电化学基础(Ⅲ)——双电层模型

电化学基础(ⅲ)——双电层模型及其发展引言电化学是研究电与化学相互作用的学科，它的核心是电极上的电荷转移过程。

而双电层模型是电化学研究中的重要理论模型之一，它描述了电极表面与电解质溶液之间形成的一层电荷分布现象。

本文将介绍双电层模型的基本概念、发展历程以及在电化学研究中的应用。

一、双电层模型的基本概念双电层模型是由德国物理学家赫尔曼·赫尔姆霍兹于19世纪末提出的。

它认为在电极表面与电解质溶液之间存在一个电荷分布层，该层由两层电荷组成：靠近电极表面的一层是吸附在电极上的电荷，称为内层电荷；远离电极表面的一层是溶液中的离子，称为外层电荷。

这两层电荷之间形成了一个电势差，称为电极电势。

二、双电层模型的发展随着科学技术的不断发展，双电层模型逐渐得到了完善。

20世纪初，瑞典物理学家古斯塔夫·奥斯特瓦尔德提出了电解质溶液中的离子在电场作用下会发生移动的理论，即电解质溶液中的离子迁移现象。

这一理论为双电层模型提供了更加准确的解释。

在古斯塔夫·奥斯特瓦尔德的基础上，英国化学家彼得·迪拜和美国化学家约翰·纽曼进一步发展了双电层模型。

他们发现，双电层模型中的电荷分布不仅与离子的吸附有关，还与电解质溶液中的离子浓度、温度、电极材料等因素有关。

近年来，随着纳米技术的发展，双电层模型在纳米材料研究中得到了广泛应用。

研究人员发现，纳米材料的比表面积较大，因此它们与电解质溶液之间形成的双电层效应更加显著。

这为纳米材料的电化学应用提供了理论支持。

三、双电层模型在电化学研究中的应用双电层模型在电化学研究中有着广泛的应用。

首先，它可以用于解释电解质溶液中的离子迁移现象。

通过研究双电层模型，可以揭示离子在电场作用下的迁移规律，从而优化电解质溶液的组成，提高电化学反应的效率。

双电层模型还可以应用于电化学传感器的设计与制备。

电化学传感器是一种利用电化学原理进行物质检测的装置，它通常由电极、电解质溶液和检测物质组成。

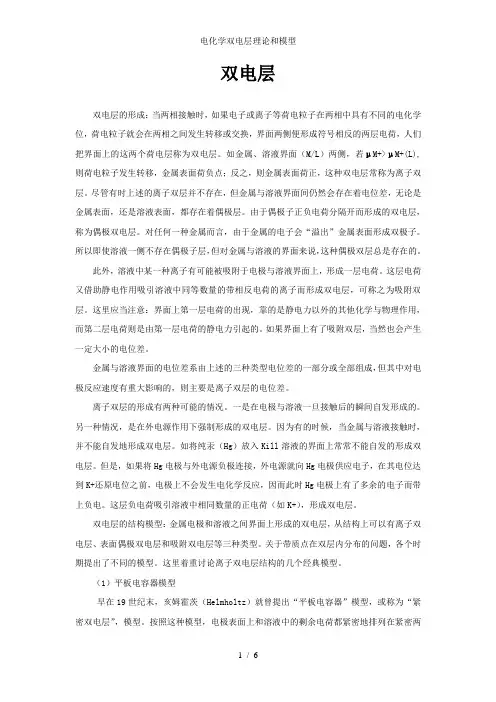

双电层双电层的形成：当两相接触时，如果电子或离子等荷电粒子在两相中具有不同的电化学位，荷电粒子就会在两相之间发生转移或交换，界面两侧便形成符号相反的两层电荷，人们把界面上的这两个荷电层称为双电层。

如金属、溶液界面（M/L）两侧，若μM+>μM+(L),则荷电粒子发生转移，金属表面荷负点；反之，则金属表面荷正，这种双电层常称为离子双层。

尽管有时上述的离子双层并不存在，但金属与溶液界面间仍然会存在着电位差，无论是金属表面，还是溶液表面，都存在着偶极层。

由于偶极子正负电荷分隔开而形成的双电层，称为偶极双电层。

对任何一种金属而言，由于金属的电子会“溢出”金属表面形成双极子。

所以即使溶液一侧不存在偶极子层，但对金属与溶液的界面来说，这种偶极双层总是存在的。

此外，溶液中某一种离子有可能被吸附于电极与溶液界面上，形成一层电荷。

这层电荷又借助静电作用吸引溶液中同等数量的带相反电荷的离子而形成双电层，可称之为吸附双层。

这里应当注意：界面上第一层电荷的出现，靠的是静电力以外的其他化学与物理作用，而第二层电荷则是由第一层电荷的静电力引起的。

如果界面上有了吸附双层，当然也会产生一定大小的电位差。

金属与溶液界面的电位差系由上述的三种类型电位差的一部分或全部组成，但其中对电极反应速度有重大影响的，则主要是离子双层的电位差。

离子双层的形成有两种可能的情况。

一是在电极与溶液一旦接触后的瞬间自发形成的。

另一种情况，是在外电源作用下强制形成的双电层。

因为有的时候，当金属与溶液接触时，并不能自发地形成双电层。

如将纯汞（Hg）放入Kill溶液的界面上常常不能自发的形成双电层。

但是，如果将Hg电极与外电源负极连接，外电源就向Hg电极供应电子，在其电位达到K+还原电位之前，电极上不会发生电化学反应，因而此时Hg电极上有了多余的电子而带上负电。

这层负电荷吸引溶液中相同数量的正电荷（如K+），形成双电层。

双电层的结构模型：金属电极和溶液之间界面上形成的双电层，从结构上可以有离子双电层、表面偶极双电层和吸附双电层等三种类型。

与电池的化学存储点和不一样的是：双电层电容器是在电极-电解质表面以经典形式的电荷进行储能。

这种储能方式是需要快速充电/放电能力、高可靠性和长循环寿命的应用的理想之选。

1、双电层与多孔材料模型双电层模型解释：在电极和电解液界面存在两个离子分布区域：一个内部区域的紧密层（stern层）和一个扩散层。

在紧密层，离子（溶剂化质子）强烈吸附在电极上；在扩散层中，电解质离子（阴阳离子）由于热运动在溶液中形成连续分布。

因此，电极-电解质界面双电层的电容Cdl 可以认为由两个部分组成：紧密层电容CH和扩散层电容Cdiff。

1/Cdl =1/CH+1/Cdiff除了双电层特性变化之外，多孔材料也因其复杂的网络结构限制了离子的传输。

我们意识到，实现电化学电容器的高比电容量是基于细孔碳的高孔隙度，这也可能限制电解液扩散速率，反过来就会导致响应时间变缓。

电解质离子在EDLC的多空网格中的迁移经历着不同程度的质量传输限制，而这与邮箱的空洞、通过碳材料的曲折传输路径，孔的长度和在孔开口处的离子筛选和排斥效应有关。

双电层电容器与传统的电容器/电池的区别和联系：双电层电容器比传统的电容器存储更多的能量，主要是因为：1、更多数量的电荷能够存储在高度扩展的电极表面上（因高表面积电极材料中大量的孔结构所引起）；2、所谓的电极和电解液界面之间的双电层的厚度较薄。

双电层电容器的构造和电池类似两个电极浸入电解液中，中间用离子渗透膜隔开以防止点接触。

充电过程中，电解液中阴离子和阳离子分别移向正极和负极，进而在电极-电解液的界面形成两个双电层，离子的分离也导致整个单元组件中存在一个电位差。

因为每个电极-电解液界面代表一个电容器，所以整个组件可以看作两个电容器的串联。

对于一个对成型电容器（两个相同的电极），整个电容器的电容为：1/Ccell =1/C++1/C-双电层电容器的整个性能主要受两个因素的影响：一个是活性电极材料的选择，这将决定器件的电容大小；另一个是电解液的选用，这将决定工作电压。

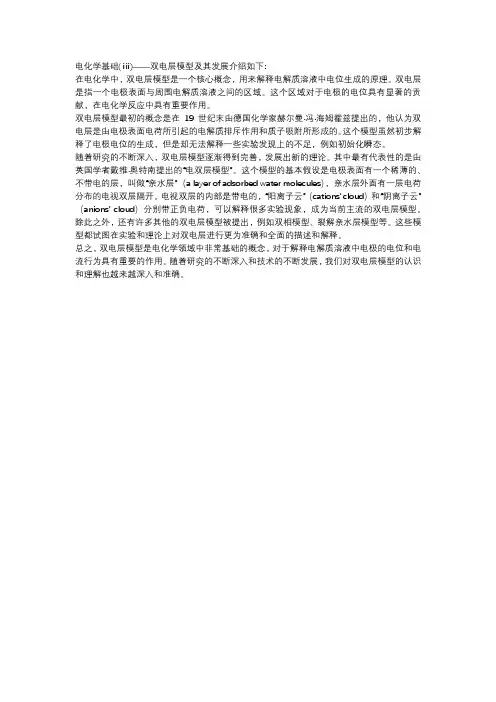

电化学基础(ⅲ)——双电层模型及其发展介绍如下:
在电化学中，双电层模型是一个核心概念，用来解释电解质溶液中电位生成的原理。

双电层是指一个电极表面与周围电解质溶液之间的区域。

这个区域对于电极的电位具有显著的贡献，在电化学反应中具有重要作用。

双电层模型最初的概念是在19世纪末由德国化学家赫尔曼·冯·海姆霍兹提出的，他认为双电层是由电极表面电荷所引起的电解质排斥作用和质子吸附所形成的。

这个模型虽然初步解释了电极电位的生成，但是却无法解释一些实验发现上的不足，例如初始化瞬态。

随着研究的不断深入，双电层模型逐渐得到完善，发展出新的理论。

其中最有代表性的是由英国学者戴维·奥特南提出的“电双层模型”。

这个模型的基本假设是电极表面有一个稀薄的、不带电的层，叫做“亲水层”（a layer of adsorbed water molecules），亲水层外面有一层电荷分布的电视双层隔开。

电视双层的内部是带电的，“阳离子云”（cations' cloud）和“阴离子云”（anions' cloud）分别带正负电荷，可以解释很多实验现象，成为当前主流的双电层模型。

除此之外，还有许多其他的双电层模型被提出，例如双相模型、裂解亲水层模型等。

这些模型都试图在实验和理论上对双电层进行更为准确和全面的描述和解释。

总之，双电层模型是电化学领域中非常基础的概念，对于解释电解质溶液中电极的电位和电流行为具有重要的作用。

随着研究的不断深入和技术的不断发展，我们对双电层模型的认识和理解也越来越深入和准确。

简述斯特恩扩散双电层模型的要点全文共四篇示例，供读者参考第一篇示例：斯特恩扩散双电层模型是描述电解质溶液板间的电荷分布和电荷传输特性的经典模型。

它由德国化学家斯特恩于1924年发表，是对古典电解质理论的重要补充，为后来电化学领域的发展奠定了基础。

斯特恩扩散双电层模型主要包括普朗克层和斯特恩层两部分，下面将详细介绍其要点。

普朗克层是指电解质板间的一个致密层，其中的电荷分布由电离的离子和溶剂分子组成。

在这一层内，带正电荷的离子和带负电荷的溶剂分子被吸附在固体表面上，形成一个电荷层。

普朗克层的存在表明，在电解质板间有着一定程度的电离和电荷分布，从而影响溶液的电导率和电化学性质。

斯特恩扩散双电层模型的要点在于描述了电解质溶液中的电荷分布和电荷传输特性，揭示了电解质溶液板间的复杂结构和动力学过程。

这一模型在电化学领域具有重要的理论意义和实际应用价值，为研究电解质在溶液中的行为提供了有力的理论支持。

它不仅有助于理解溶液的电导率、极化性和化学反应动力学等方面的问题，还有助于设计新型电化学传感器、储能器件和电解质材料等应用。

斯特恩扩散双电层模型是电化学领域的经典模型之一，对于理解电解质溶液中的电荷分布和传输特性具有重要意义。

通过研究该模型，我们可以更深入地认识电解质溶液的结构和性质，为开发新型电化学器件和解决环境、能源等问题提供理论支持和技术指导。

希望本文所介绍的斯特恩扩散双电层模型的要点能够对读者有所启发，促进电化学领域的研究和发展。

第二篇示例：斯特恩扩散双电层模型是描述电解质溶液中电荷粒子的扩散行为的重要理论模型。

该模型由德国物理化学家斯特恩在20世纪初提出，并被广泛应用于解释电解质在电解质溶液中的扩散现象。

在斯特恩扩散双电层模型中，电解质溶液被认为是由两层电荷分布较为复杂的离子团组成，即离子团层和双电层。

离子团层是由电解质分子及其离子团组成的，在浓度较高的情况下，这一层中的离子趋向于形成大的簇块，受到周围电场的影响较小。

双电层双电层的形成：当两相接触时，如果电子或离子等荷电粒子在两相中具有不同的电化学位，荷电粒子就会在两相之间发生转移或交换，界面两侧便形成符号相反的两层电荷，人们把界面上的这两个荷电层称为双电层。

如金属、溶液界面（M/L）两侧，若μM+>μM+(L),则荷电粒子发生转移，金属表面荷负点；反之，则金属表面荷正，这种双电层常称为离子双层。

尽管有时上述的离子双层并不存在，但金属与溶液界面间仍然会存在着电位差，无论是金属表面，还是溶液表面，都存在着偶极层。

由于偶极子正负电荷分隔开而形成的双电层，称为偶极双电层。

对任何一种金属而言，由于金属的电子会“溢出”金属表面形成双极子。

所以即使溶液一侧不存在偶极子层，但对金属与溶液的界面来说，这种偶极双层总是存在的。

此外，溶液中某一种离子有可能被吸附于电极与溶液界面上，形成一层电荷。

这层电荷又借助静电作用吸引溶液中同等数量的带相反电荷的离子而形成双电层，可称之为吸附双层。

这里应当注意：界面上第一层电荷的出现，靠的是静电力以外的其他化学与物理作用，而第二层电荷则是由第一层电荷的静电力引起的。

如果界面上有了吸附双层，当然也会产生一定大小的电位差。

金属与溶液界面的电位差系由上述的三种类型电位差的一部分或全部组成，但其中对电极反应速度有重大影响的，则主要是离子双层的电位差。

离子双层的形成有两种可能的情况。

一是在电极与溶液一旦接触后的瞬间自发形成的。

另一种情况，是在外电源作用下强制形成的双电层。

因为有的时候，当金属与溶液接触时，并不能自发地形成双电层。

如将纯汞（Hg）放入Kill溶液的界面上常常不能自发的形成双电层。

但是，如果将Hg电极与外电源负极连接，外电源就向Hg电极供应电子，在其电位达到K+还原电位之前，电极上不会发生电化学反应，因而此时Hg电极上有了多余的电子而带上负电。

这层负电荷吸引溶液中相同数量的正电荷（如K+），形成双电层。

双电层的结构模型：金属电极和溶液之间界面上形成的双电层，从结构上可以有离子双电层、表面偶极双电层和吸附双电层等三种类型。

双电层（electrical double layer）假设，将一个金属片放进电解液中，那么会发生什么呢？更准确地描述是：在电极与电解液的界面处，物质与电荷的分布状态是怎样的？（1）Helmholtz模型首先，亥姆赫兹（Helmholtz）试图探究这个问题，他建立了一个模型，我们简称其为H模型，其核心思想是：相反的电荷等量分布于界面两侧。

这也是“double layer”的由来。

进而，这个结构可以等效为一个平板电容器，并用如下公式描述单侧的电荷密度（σ）与两层电荷间的电势差（V）的关系，其中，d为正负电荷中心的距离。

σ=εε0 dV而且，该电容器的电容（Cd）可表示为：ðσðV =C d=εε0d至此，H模型成功地将将一个电化学的普遍场景抽象为两个基本公式。

然而，该模型存在一个明显缺陷：由上式可推论出，Cd是一个恒定值，然而实验观测中，Cd是一个变量，相对电位与电解液浓度等都会对其产生影响。

比如，汞电极在NaF电解液中，测得Cd值如下图所示:其中，可以看到明显的两个趋势是:（1）Cd相对于电位成V型的对称分布；（2）电解液的浓度越高，Cd数值越大。

因此，一个良好双电层模型需要解释这两个现象。

（2）Gouy-Chapman模型随后，Gouy和Chapman联手改进了这个模型，我们简称其为G-C模型。

G-C 模型的核心是引入了一个新的概念：扩散层（diffuse layer）让我们回到电极与电解液的界面处，电荷在电极这一侧是严格分布于其表面。

然而，在电解液这一侧却不是这样：由于不同离子间的相互作用，使得很多电荷会扩散到远离界面的体相溶液中。

因此，G-C模型可由下图近似表示:经过G-C模型的改进，原本电容公式中的d就变成了一个变量。

不难想象，当界面两侧电势差较大时，更多的离子会被压缩到靠近电极的位置；当电解液浓度高时，离子也可以在较小的空间上与电极达到电荷平衡。

经过G-C 模型的改进，双电层预测NaF的水溶液作为电解液，其电容与电位及浓度关系如下，可见，经过G-C模型的改进，双电层理论对变化有了很好的解释。

简述斯特恩扩散双电层模型的要点斯特恩扩散双电层模型是电化学领域中一个重要的理论模型，它描述了电解质溶液中带电粒子在固体电极表面的吸附现象。

本文将简述斯特恩扩散双电层模型的要点，帮助读者更好地理解这一理论。

一、斯特恩扩散双电层模型的背景在电解质溶液中，带电粒子（如离子）会在固体电极表面形成一个电荷层，这一现象被称为电双层。

斯特恩扩散双电层模型是在电双层理论基础上发展起来的，它考虑了电解质溶液中带电粒子的扩散作用，为研究电极表面的电荷分布和电化学反应提供了重要依据。

二、斯特恩扩散双电层模型的要点1.电极表面的电荷层斯特恩扩散双电层模型认为，电极表面存在一个紧密排列的电荷层，称为斯特恩层。

该层中的电荷密度较大，与电解质溶液中的电荷密度相差较大。

斯特恩层中的电荷主要来源于电解质溶液中离子的吸附。

2.扩散层在斯特恩层外侧，电解质溶液中的带电粒子会因浓度梯度而发生扩散运动，形成一个较宽的扩散层。

扩散层中的电荷密度逐渐减小，直至与溶液中的电荷密度相等。

3.电荷分布斯特恩扩散双电层模型中，电极表面的电荷分布呈阶梯状。

斯特恩层与扩散层之间的电荷密度差异导致电势差，称为斯特恩电势。

电解质溶液中的电荷密度与斯特恩层电荷密度之间的电势差称为扩散电势。

4.双电层厚度斯特恩扩散双电层模型的另一个重要要点是双电层厚度的估算。

双电层厚度取决于电解质溶液的浓度、离子价数以及电极表面的特性。

斯特恩层和扩散层的厚度之和即为双电层厚度。

5.电化学反应的影响斯特恩扩散双电层模型考虑了电解质溶液中带电粒子的扩散作用对电化学反应的影响。

在电极反应过程中，带电粒子的扩散速率会影响反应速率和电极表面的电荷分布。

三、总结斯特恩扩散双电层模型是研究电解质溶液中带电粒子在固体电极表面吸附现象的重要理论模型。

通过阐述电极表面的电荷层、扩散层、电荷分布、双电层厚度以及电化学反应的影响，该模型为我们理解电化学过程提供了有力支持。
