通信网的组成要素

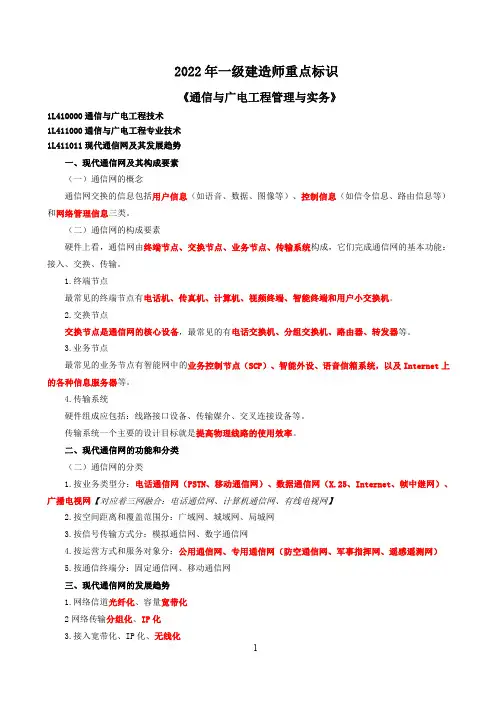

2022年一级建造师重点标识《通信与广电工程管理与实务》1L410000通信与广电工程技术1L411000通信与广电工程专业技术1L411011现代通信网及其发展趋势一、现代通信网及其构成要素（一）通信网的概念通信网交换的信息包括用户信息（如语音、数据、图像等）、控制信息（如信令信息、路由信息等）和网络管理信息三类。

（二）通信网的构成要素硬件上看，通信网由终端节点、交换节点、业务节点、传输系统构成，它们完成通信网的基本功能：接入、交换、传输。

1.终端节点最常见的终端节点有电话机、传真机、计算机、视频终端、智能终端和用户小交换机。

2.交换节点交换节点是通信网的核心设备，最常见的有电话交换机、分组交换机、路由器、转发器等。

3.业务节点最常见的业务节点有智能网中的业务控制节点（SCP）、智能外设、语音信箱系统，以及Internet上的各种信息服务器等。

4.传输系统硬件组成应包括：线路接口设备、传输媒介、交叉连接设备等。

传输系统一个主要的设计目标就是提高物理线路的使用效率。

二、现代通信网的功能和分类（二）通信网的分类1.按业务类型分：电话通信网（PSTN、移动通信网）、数据通信网（X.25、Internet、帧中继网）、广播电视网【对应着三网融合：电话通信网、计算机通信网、有线电视网】2.按空间距离和覆盖范围分：广域网、城域网、局城网3.按信号传输方式分：模拟通信网、数字通信网4.按运营方式和服务对象分：公用通信网、专用通信网（防空通信网、军事指挥网、遥感遥测网）5.按通信终端分：固定通信网、移动通信网三、现代通信网的发展趋势1.网络信道光纤化、容量宽带化2网络传输分组化、IP化3.接入宽带化、IP化、无线化4.三网融合：电话通信网、计算机通信网、有线电视网5.下一代网络泛指一个以IP为中心。

分组化的、分层的、开放的结构是下一代网络的显著特征。

SDN（基于软件定义网络）技术：实现了控制功能和转发功能的分离，通过软件的方式可以使得网络的控制功能很容易地进行抽离和聚合。

《通信网概述》习题册第一章通信网概述及发展一、填空题1、通信网的硬件组成要素有：终端设备、传输链路和互换节点。

2、通信网按功能可分为业务网、传送网和支撑网。

3、通信网的物理拓扑结构有网形、星形、总线形、环形等。

4、支撑网包括：信令网、同步网和管理网。

二、单项选择题一、OSI协议的层次结构为（D ）A、四层B、五层C、六层D、七层二、通信网的核心设备是（ C ）A、终端设备B传输链路C、互换节点D、以上都不是三、判断题一、网状网的拓扑结构较节省链路本钱。

（错）二、事实上的网络协议标准是OSI协议体系。

（错）3、OSI协议由ITU-T制定。

（错）四、名词解释一、业务网：业务网负责向用户提供各类通信业务，如大体话音、数据、多媒体、租用线、VPN等，采用不同互换技术的互换节点设备通过传送网互连在一路就形成了不同类型的业务网。

二、支撑网：支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功能，以提供用户满意的服务质量。

支撑网包括三部份：信令网、同步网和管理网。

五、简答题一、请画出通信系统的大体模型，试说明各部份作用。

二、请画出OSI分层协议模型，对于第三层举出2个协议的例子。

OSI分层协议模型：其中第三层是网络层，网络层的协议有IP协议、ARP协议等3、通信网的互换技术主要有哪些？通信网的互换技术有电路互换、分组互换和报文互换，和在分组互换基础上出现的帧互换和信元互换等。

其中电路互换、分组互换和报文互换是三种大体互换技术。

第二章电话网一、填空题1、本地固定电话网的类型有特大和大城市本地网和中等城市本地网。

2、路由按呼损分有高效路由和低呼损路由两种。

3、路由选择结构有有极选路结构和无极选路结构两种。

4、移动通信网由移动台（MS）、基站（BS）和移动业务互换中心（MSC）组成。

5、第三代移动通信的标准有WCDMA、CDMA2000和TD-SCDMA。

6、移动通信中采用的多址技术有频分多址(FDMA)、时分多址（TDMA）和码分多址（CDMA）。

通信网复习资料一、概论1、名词解释通信网：由一系列通信设备、信道和规章（则）组成的有机整体，使与之相连的用户终端设备可以进行有意义的电（光）信息交流。

简单地说，通信网是能够在多个用户间相互传递电（光）信息的网络，如我们经常使用的电话通信网、电报通信网、数据通信网、计算机通信网等。

2、组成通信网的三要素：终端设备，传输系统和交换节点。

3、通信网类型的划分---按工作性质分1）业务网：负责向用户提供各种通信业务；，包括固定电话网、移动电话网、互联网、IP电话网、数据通信网、智能网、窄带综合业务数字网（N-ISDN）、宽带综合业务数字网（B-ISDN）等。

2）传送网负责向各节点之间提供信息的透明传输通道，包括骨干传送网和接入网。

3）支撑网负责为业务和传送网提供运行所必须的信令、同步、网络管理等功能，包括信令网、数字同步网和电信管理网。

二、业务网第2章PSTN（两个简答，两个名词解释）1、固定电话网是采用固定终端的一种业务网络，可以分为本地网和长途网。

2、我国电话网目前的三级结构C1、C2合并为一级（DC1），C3、C4合并为一级（DC2）。

一级交换中心之间形成网状连接。

4、名词解释什么是端局（LE）？什么是汇接局(Tm)？本地电话网是什么？1）端局DL通过用户线与用户相连，它的职能是负责疏通本局用户的去话和来话话务。

2）汇接局Tm与所管辖的端局相连，以疏通这些端局间的话务；汇接局还可与其他汇接局相连，疏通不同汇接区间端局的话务；根据需要还可与长途交换中心相连，用来疏通本汇接区内的长途来去话务。

3）本地网（local telephone network）是在一个长途编号区内、由若干端局（或端局与汇接局）、局间中继线、长市中继线及端局用户线所组成的自动电话网。

本地网内可设置端局和汇接局。

5、电话网中的程控交换机设备及其硬件组成：6、模拟用户电路的主要功能：BORSCHT智能网（Intelligent Network，IN）是在原有通信网络的基础上设置的一种附加网络结构，其目的是在多厂商环境下快速引入新业务，并能安全加载到现有的电信网上运行。

1.通信网的定义，构建通信网的要素有哪些，各自完成的功能，它们间通过什么机制实现。

答：定义：由一定数量的节点和连接这些节点的传输系统有机地组织在一起，按约定的信令或协议完成任意用户间的信息交换的通信体系。

要素：从硬件结构看：由终端节点，交换节点，业务节点，传输系统构成。

功能：完成接入交换网控制，管理，运营和维护；从软件结构看：它们有信令，协议，控制，管理，计费等。

功能：完成通信协议以及网络管理来实现相互间的协调通信。

机制：通过保持帧同步和位同步，遵守相同的传输体制实现。

2. 在通信网中交换节点主要完成哪些功能？无连接网络中交换节点实现交换的方式与面向连接的网络中交换节点的实现方式有什么不同？分组交换型网络与电路交换型网络节点实现交换的方式有什么不同？答：功能：用户业务的集中和接入功能；交换功能；信令功能；其他控制功能。

无连接型网络不用呼叫处理和记录连接状态，但是面向连接的网络需要。

电路交换的交换节点直接在预先建立的连接上进行处理，延时小，分组交换以”存储—转发”方式工作，时延大。

3.电话网、计算机网络等多种网络主要完成什么功能？答：信息传送：它是通信网的基本任务，传送的信息主要分为三大类：用户信息、信令与控制信息、管理信息；信息处理：目的是增强通信的有效性、可靠性和安全性，信息最终的语义解释一般由终端应用来完成；信令机制：它是通信网上任意两个通信实体之间为实现某一通信任务，进行控制信息交换的机制；网络管理：它负责网络的运营管理、维护管理、资源管理，以保证网络在正常和故障情况下的服务质量。

4.一个完整的通信网可以分为哪三个部分及它们的技术要素？答：业务网：业务网负责向用户提供各种通信业务；技术要素：网络拓扑结构、交换节点技术、编号计划、信令技术、路由选择、业务类型、计费方式、服务性能保证机制。

传送网：传送网独立于具体业务网，负责按需要为交换节点/业务节点之间的互连分配电路，提供信息的透明传输通道，包含相应的管理功能；技术要素：传输介质、复用体制、传送网节点技术等。

第一章1. 通信网络三要素：交换设备、传输设备、用户终端设备。

2. 电路交换的特点：（1）信息传送的最小单位是时隙。

（2）面向连接的工作方式（物理连接）。

（3）同步时分复用（固定分配带宽）。

（4）信息传送无差错控制。

（5）信息具有透明性。

（6）基于呼叫损失制的流量控制。

3. 分组交换方式：虚电路方式、数据报方式。

4. 虚电路采用面向连接的工作方式。

5. 数据报采用无连接工作方式。

6. 面向连接工作方式的特点：（1）不管是面向物理的连接还是面向逻辑的连接，其通信过程可分为三个阶段：连接建立、传送信息、连接拆除。

（2）—旦建立连接，该通信的所有信息均沿着这个连接路径传送，且保证信息的有序性（发送信息顺序与接受信息顺序一致）。

（3）信息传送的时延比无连接工作方式的时延小。

—（4）一旦建立的连接出现故障，信息传送就要中断，必须重新建立连接，因此对故障敏感。

7. 无连接工作方式的特点：（1）没有建立连接的过程，一边选录、一边传送信息。

（2）属于同一个通信的信息沿不同路径到达目的地，该路径事先无法预知，无法保证信息的有序性。

（3）信息传送的时延比面向连接工作方式的时延大。

—（4）对网络故障不敏感。

8. 分组交换具有以下6个特点：（1）信息传送的最小单位是分组。

（2）面向连接（逻辑连接）和无连接两种工作方式。

（3）统计时分复用（动态分配带宽）。

（4）信息传送有差错控制。

（5）信息传送不具有透明性。

（6）基于呼叫延迟制的流量控制。

9. 帧中继，其协议进一步简化，不仅没有三层协议功能，还只保留了二层数据链路层的核心功能交揍晏型練中堆ib *a tt1 蹲建051 甜议》(IS] IF\ .n勞离if离10. ATM交换的3个特点：（1）固定长度的信元和简化的信头。

（2）采用了异步时分复用方式。

（3）采用了面向连接的工作方式。

11.IP交换一一IP与ATM融合的技术，主要有叠加模型和集成模型两大类。

12. （了解）软交换的特点：（1）应用层和控制层与核心网络完全分开，以利于快速方便地引进新业务。

移动通信网络架构移动通信网络是指为移动用户提供服务的通信网络系统。

随着移动通信技术的发展，移动通信网络架构也在不断演变和升级。

本文将介绍移动通信网络的基本架构及其组成要素。

一、引言移动通信网络是现代社会中不可或缺的基础设施，它通过无线技术连接移动用户和各种通信服务，为人们提供了便捷的通信手段。

移动通信网络的架构决定了网络的性能和可靠性，下面将详细介绍其架构和组成要素。

二、移动通信网络的基本架构移动通信网络的基本架构通常分为以下几个部分：无线接入网、核心网和业务支持系统。

1. 无线接入网无线接入网是移动通信网络的第一层，它负责将移动用户和核心网连接起来。

无线接入网主要包括基站子系统和控制器子系统。

基站子系统由一系列基站组成，负责无线信号的接收和发送。

控制器子系统负责对基站进行管理和控制，并协调用户间的无线资源分配。

2. 核心网核心网是移动通信网络的中枢部分，它承载着用户的通信数据和信令信息。

核心网主要包括移动交换中心（MSC）、数据网关（SGW）、传输网关（PGW）等。

MSC是核心网的核心节点，负责用户的信令传输和语音通话的连接。

SGW和PGW则负责移动数据的传输和路由。

3. 业务支持系统业务支持系统是移动通信网络的后台支持部分，它提供了一系列与业务相关的功能和服务。

业务支持系统主要包括计费系统、用户管理系统和增值业务系统。

计费系统负责对用户产生的通信费用进行计费管理，用户管理系统则负责用户信息的管理和维护，增值业务系统则提供各种增值业务，如短信、彩铃等。

三、移动通信网络的组成要素为了实现移动通信网络的正常运行，其中涉及到多种组成要素，包括频段、协议、编码等。

1. 频段频段是指无线电信号在空间中传输的频率范围。

移动通信网络根据不同的频段进行划分，以避免相互干扰。

常见的频段有800MHz、900MHz、1800MHz、2100MHz等。

2. 协议协议是移动通信网络中设备之间通信所遵循的规则和标准。

常见的协议有GSM、CDMA、TD-SCDMA、LTE等。

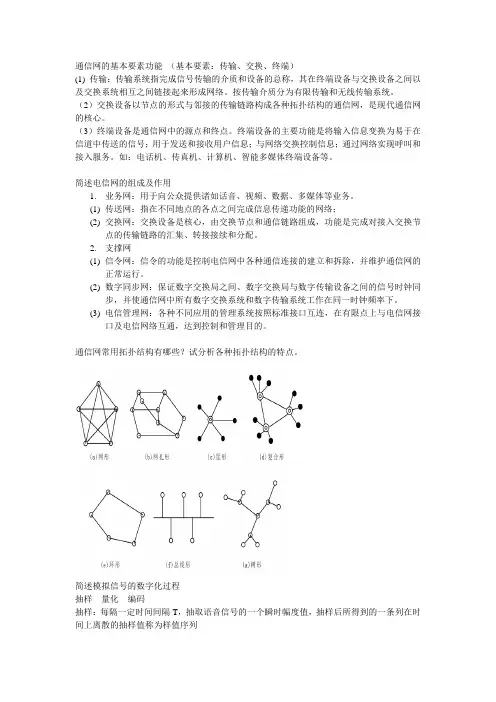

通信网的基本要素功能（基本要素：传输、交换、终端）(1) 传输：传输系统指完成信号传输的介质和设备的总称，其在终端设备与交换设备之间以及交换系统相互之间链接起来形成网络。

按传输介质分为有限传输和无线传输系统。

（2）交换设备以节点的形式与邻接的传输链路构成各种拓扑结构的通信网，是现代通信网的核心。

（3）终端设备是通信网中的源点和终点。

终端设备的主要功能是将输入信息变换为易于在信道中传送的信号；用于发送和接收用户信息；与网络交换控制信息；通过网络实现呼叫和接入服务。

如：电话机、传真机、计算机、智能多媒体终端设备等。

简述电信网的组成及作用1.业务网：用于向公众提供诸如话音、视频、数据、多媒体等业务。

(1)传送网：指在不同地点的各点之间完成信息传递功能的网络；(2)交换网：交换设备是核心，由交换节点和通信链路组成，功能是完成对接入交换节点的传输链路的汇集、转接接续和分配。

2.支撑网(1)信令网：信令的功能是控制电信网中各种通信连接的建立和拆除，并维护通信网的正常运行。

(2)数字同步网：保证数字交换局之间、数字交换局与数字传输设备之间的信号时钟同步，并使通信网中所有数字交换系统和数字传输系统工作在同一时钟频率下。

(3)电信管理网：各种不同应用的管理系统按照标准接口互连，在有限点上与电信网接口及电信网络互通，达到控制和管理目的。

通信网常用拓扑结构有哪些？试分析各种拓扑结构的特点。

简述模拟信号的数字化过程抽样—量化---编码抽样：每隔一定时间间隔T，抽取语音信号的一个瞬时幅度值，抽样后所得到的一条列在时间上离散的抽样值称为样值序列量化：对抽样后的信号进行离散化处理，对幅值进行化零取整处理编码：抽样、量化后的信号还不是数字信号，需将此信号转换成数字编码脉冲。

什么是基带传输？数字信号传输的主要技术内容有哪些？基带是由消息转换而来的原始信号所固有的频带，不搬移基带信号的频谱而直接进行传输的方式称为基带传输。

从数字通信终端送出的数字信号，称为基带信号。

信息12专业《现代交换技术与通信网》复习提纲1、通信网的三要素交换设备，传输设备和用户终端。

2、电路交换，分组交换的原理，特点电路交换原理：电话通信要求为用户提供双向连接以便进行对话式通信，它对时延和时延抖动敏感，而对差错不敏感。

因此当用户需要通信时，交换机就在收、发终端之间建立一条临时的电路连接，该连接在通信期间始终保持接通，直至通信结束才被释放。

通信中交换机不需要对信息进行差错检验和纠正，但要求交换机处理时延要小。

交换机所要做的就是将入线和指定出线的开关闭合或断开。

交换机在通信期间提供一条专用电路而不提供差错校验和纠正，这种工作方式就称为电路交换。

电路交换的特点：（1）信息传送的最小单位是时隙电路交换基于PCM传输系统中的时隙，在PCM30/32路传输系统中，每路通信的信道为一个时隙（TS：Time Slot），每个时隙8bit，每路通信的速率为64Kbps。

TS是电路交换，传输，复用的最小单位。

（2）面向连接的工作方式（物理连接）传送消息前，先建立一条通信源与目的之间的物理链路，并且独占（暂时）。

（3）同步时分复用(帧的概念)注意：不同帧中编号相同的时隙组成一个恒定速率的数字信道。

（4）信息传送无差错控制话音通信的特点是实时性高，但对可靠性要求没有数据通信高，所以电路交换中，为了减少话音信息传送的时延，过程中没有CRC校验等差错控制。

（5）信息具有透明性对所传送话音信息不做处理，原封不动的传送。

（6）基于呼叫损失制的流量控制电路交换中，当过负荷时，再来到的呼叫不是排队等候，而是直接呼损掉。

分组交换原理：分组交换PS (Packet Switching)把一份要发送的数据报文分成若干个较短的、按一定格式组成的分组（packet)，将这些分组传送到一个交换节点。

交换节点仍然采用存储—转发技术。

分组具有统一格式并且长度比报文短得多，在交换机的主存储器中停留很短时间，一旦确定了新的路由，就很快被转发到下一个节点机。

现代通信网资料11.1 现代通信网基础通信的差不多形式是在信源和信宿之间建立一个传输信息的通道，实现信息的传输。

1.1.1 通信系统差不多组成信源、发送器、信道、接收器、信宿。

1.1.2 通信网络构成要素实际的通信网是由软件和硬件按特定方式构成的一个通信系统，每一次通信都需要软硬件设施的和谐配合来完成。

从硬件构成来看，通信网由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的接入、交换和传输等差不多功能。

软件部分包括信令、协议、操纵、治理、资费制度、编码方案等。

它们要紧完成通信网的操纵、治理、运营和爱护，实现通信网的智能化。

以下重点介绍通信网的硬件构成。

1) 终端节点要紧功能：(1) 用户信息的处理。

(2) 信令信息的处理。

2) 交换节点交换节点是通信网的核心设备，其要紧功能有：用户业务的集中和接入功能；交换功能；信令功能；其他操纵功能。

3) 业务节点其要紧功能是：实现独立于交换节点的业务的执行和操纵。

实现对交换节点呼叫建立的操纵。

为用户提供智能化、个性化、有差异的服务。

4) 传输系统传输系统为信息的传输提供传输信道，并将网络节点连接在一起。

通常传输系统的硬件组成应包括：线路接口设备、传输媒介、交叉连接设备等。

目标：提高物理线路的使用效率。

1.1.3 通信网组网结构从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。

1.1.7 通信网的体系结构及标准化组织1.通信网的分层体系结构分层体系结构的优点：①分层的体系结构能够降低网络设计的复杂度。

②分层的体系结构方便异构网络设备间的互连互通。

③分层的体系结构增强了网络的可升级性。

④分层的体系结构促进了竞争和设备制造商的分工，屏蔽内部实现细节。

在分层体系结构中，协议是指位于一个系统上的第N 层与另一个系统上的第N 层通信时所使用的规那么和约定的集合。

通信协议要紧包含语法、语义和时序。

语法规定协议的数据格式；语义包括和谐和错误处理的操纵信息；时序包括同步和顺序操纵。
