电信网组成

通信网的基本要素功能（基本要素：传输、交换、终端）(1) 传输：传输系统指完成信号传输的介质和设备的总称，其在终端设备与交换设备之间以及交换系统相互之间链接起来形成网络。

按传输介质分为有限传输和无线传输系统。

（2）交换设备以节点的形式与邻接的传输链路构成各种拓扑结构的通信网，是现代通信网的核心。

（3）终端设备是通信网中的源点和终点。

终端设备的主要功能是将输入信息变换为易于在信道中传送的信号；用于发送和接收用户信息；与网络交换控制信息；通过网络实现呼叫和接入服务。

如：电话机、传真机、计算机、智能多媒体终端设备等。

简述电信网的组成及作用1.业务网：用于向公众提供诸如话音、视频、数据、多媒体等业务。

(1)传送网：指在不同地点的各点之间完成信息传递功能的网络；(2)交换网：交换设备是核心，由交换节点和通信链路组成，功能是完成对接入交换节点的传输链路的汇集、转接接续和分配。

2.支撑网(1)信令网：信令的功能是控制电信网中各种通信连接的建立和拆除，并维护通信网的正常运行。

(2)数字同步网：保证数字交换局之间、数字交换局与数字传输设备之间的信号时钟同步，并使通信网中所有数字交换系统和数字传输系统工作在同一时钟频率下。

(3)电信管理网：各种不同应用的管理系统按照标准接口互连，在有限点上与电信网接口及电信网络互通，达到控制和管理目的。

通信网常用拓扑结构有哪些？试分析各种拓扑结构的特点。

简述模拟信号的数字化过程抽样—量化---编码抽样：每隔一定时间间隔T，抽取语音信号的一个瞬时幅度值，抽样后所得到的一条列在时间上离散的抽样值称为样值序列量化：对抽样后的信号进行离散化处理，对幅值进行化零取整处理编码：抽样、量化后的信号还不是数字信号，需将此信号转换成数字编码脉冲。

什么是基带传输？数字信号传输的主要技术内容有哪些？基带是由消息转换而来的原始信号所固有的频带，不搬移基带信号的频谱而直接进行传输的方式称为基带传输。

从数字通信终端送出的数字信号，称为基带信号。

电信网络基本知识电信网络是指通过电信基础设施进行信息传输和通信的网络系统。

它是现代社会不可或缺的基础设施，为人们提供了广泛的通信和信息交流渠道。

本文将介绍电信网络的基本知识，包括电信网络的组成要素、通信技术和网络安全。

一、电信网络的组成要素1.通信设备：电信网络由各种通信设备组成，如交换机、路由器、光纤等。

这些设备负责信息的传输、转发和接收。

2.传输介质：传输介质是电信信号传输的载体，常见的有光纤、铜缆和无线电波等。

不同的传输介质在传输速度、距离和可靠性上有所区别。

3.通信协议：通信协议是电信网络中的一种规则，约定了信息传输的格式和传输过程中的控制机制。

常见的通信协议有TCP/IP、HTTP 等。

4.网络拓扑：网络拓扑指网络中各个节点之间的物理或逻辑连接方式。

常见的网络拓扑有星型、环形、总线型等。

5.网络服务：电信网络提供了各种通信和网络服务，包括电话、短信、互联网接入等。

二、通信技术1.宽带接入：宽带接入是指通过高速传输技术实现快速的互联网接入。

目前常见的宽带接入技术有ADSL、光纤宽带和无线宽带等。

2.移动通信：移动通信是指通过移动网络进行无线通信的技术。

不同的移动通信技术有2G、3G、4G和5G等，它们提供了不同的传输速度和服务质量。

3.云计算：云计算是将计算和存储资源通过互联网提供给用户使用的技术。

它使用户可以根据需要灵活地获取和管理计算资源。

4.物联网：物联网是指通过各种物联设备实现互联互通的网络系统。

物联网技术可以将各种设备和传感器连接起来，实现智能化和自动化控制。

三、网络安全随着电信网络的发展，网络安全问题也日益严重。

网络安全是指保护电信网络和通信数据不受未经授权的访问、使用和破坏的技术、措施和实践。

以下是几个常见的网络安全问题和对应的防范措施：1.网络攻击：网络攻击是指对电信网络进行恶意攻击的行为，如黑客攻击、病毒感染和DDoS攻击等。

防范措施包括使用防火墙、加密通信和及时更新安全补丁等。

电信培训考试题答案一、选择题1. 电信网络的基本组成部分包括（）。

A. 交换系统B. 传输系统C. 无线接入系统D. 所有以上选项2. 下列哪个是5G网络的关键特性？（）。

A. 低延迟B. 高速度C. 大连接数D. 所有以上选项3. 光纤通信的主要优点是（）。

A. 高带宽B. 远距离传输C. 低衰减D. 所有以上选项4. 以下哪项不是IP地址的主要功能？（）。

A. 标识网络中的设备B. 确定设备的位置C. 路由选择D. 加密数据传输5. 电信服务中，ISDN指的是（）。

A. 综合业务数字网络B. 互联网服务提供商C. 集成安全数据中心D. 信息系统集成和开发网络二、填空题1. 移动通信中的“蜂窝”技术是通过________来实现覆盖范围的扩展。

2. 在数字通信中，________编码是一种常用的前向纠错编码方法。

3. 电信运营商提供的宽带接入方式中，ADSL代表的是________数字用户线。

4. 为了保障通信的安全性，常用的加密算法有RSA和________。

5. 物联网中，LoRa技术是一种________通信技术。

三、简答题1. 请简述4G网络与5G网络的主要区别。

2. 描述光纤通信的工作原理。

3. 说明IP地址和MAC地址的区别及各自的作用。

4. 阐述电信诈骗的常见手法及防范措施。

5. 讨论电信技术在智慧城市建设中的应用及其意义。

四、案例分析题某电信公司计划在城市中心区域部署5G基站，以提供更快的网络速度和更低的延迟服务。

请分析该公司在部署过程中可能遇到的技术挑战和解决方案。

五、论述题随着5G技术的普及，电信行业将面临哪些变革？请结合5G技术的特点，论述其对电信行业未来发展的影响。

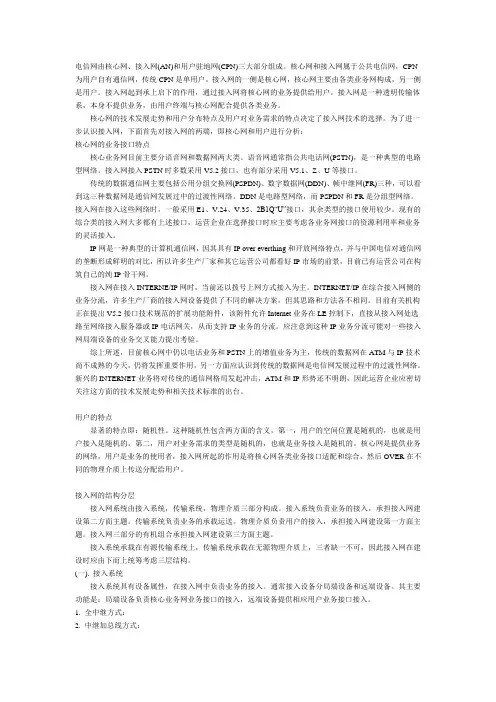

电信网由核心网、接入网(AN)和用户驻地网(CPN)三大部分组成。

核心网和接入网属于公共电信网，CPN 为用户自有通信网，传统CPN是单用户。

接入网的一侧是核心网，核心网主要由各类业务网构成，另一侧是用户。

接入网起到承上启下的作用，通过接入网将核心网的业务提供给用户。

接入网是一种透明传输体系，本身不提供业务，由用户终端与核心网配合提供各类业务。

核心网的技术发展走势和用户分布特点及用户对业务需求的特点决定了接入网技术的选择。

为了进一步认识接入网，下面首先对接入网的两端，即核心网和用户进行分析：核心网的业务接口特点核心业务网目前主要分语音网和数据网两大类。

语音网通常指公共电话网(PSTN)，是一种典型的电路型网络。

接入网接入PSTN时多数采用V5.2接口，也有部分采用V5.1、Z、U等接口。

传统的数据通信网主要包括公用分组交换网(PSPDN)、数字数据网(DDN)、帧中继网(FR)三种，可以看到这三种数据网是通信网发展过中的过渡性网络。

DDN是电路型网络，而PSPDN和FR是分组型网络。

接入网在接入这些网络时，一般采用E1、V.24、V.35、2B1Q“U”接口，其余类型的接口使用较少。

现有的综合类的接入网大多都有上述接口，运营企业在选择接口时应主要考虑各业务网接口的资源利用率和业务的灵活接入。

IP网是一种典型的计算机通信网，因其具有IP over everthing和开放网络特点，并与中国电信对通信网的垄断形成鲜明的对比，所以许多生产厂家和其它运营公司都看好IP市场的前景，目前已有运营公司在构筑自己的纯IP骨干网。

接入网在接入INTERNE/IP网时，当前还以拨号上网方式接入为主。

INTERNET/IP在综合接入网侧的业务分流，许多生产厂商的接入网设备提供了不同的解决方案，但其思路和方法各不相同。

目前有关机构正在提出V5.2接口技术规范的扩展功能附件，该附件允许Internet业务在LE控制下，直接从接入网处选路至网络接入服务器或IP电话网关，从而支持IP业务的分流。

电信网基础和智能网原理培训一、电信网基础1. 电信网的概念及分类电信网是指为了传送和交换语音、数据、图像等信息而建立的一种通信网络。

按照传输介质的不同，电信网可以分为有线电信网和无线电信网。

有线电信网包括固定通信网和移动通信网，而无线电信网主要包括无线局域网、移动通信网和卫星通信网。

2. 电信网的基本组成电信网的基本组成包括用户终端设备、接入网、传输网和核心网。

用户终端设备是指用户使用的手机、电脑、固话等终端设备；接入网是将用户终端设备连接到传输网和核心网的网络；传输网是用于传送用户终端设备传来的信号数据的网络；而核心网则负责路由、交换和连接各种传输网之间的数据。

3. 电信网的标准化为了保证不同品牌的设备能够互相兼容和互联，电信网的设备都需要按照统一的标准进行设计和生产。

目前，国际上通用的电信网标准有有线通信网的ATM、SDH、PDH和SONET等，无线通信网的GSM、CDMA、TD-SCDMA和LTE等。

4. 电信网的技术发展趋势随着互联网、物联网等新技术的不断发展，电信网的发展方向也呈现出多样化、智能化的趋势。

在技术方面，5G网络的商用、光网络、云计算、大数据和人工智能等新技术将成为电信网的发展重点领域。

在服务方面，为了满足用户对更高速率、更低延时、更丰富业务和更好体验等需求，电信网将不断引入更多新业务和服务。

二、智能网原理1. 智能网的概念及基本原理智能网（Intelligent Network，IN）是一种能自动适应和调整网络结构，实现用户与网络间智能交互的通信服务架构。

智能网的基本原理是在传统公共交换电话网络（PSTN）上引入了新的通信控制和业务处理机制，用于实现一系列增值业务。

2. 智能网的架构智能网的架构主要包括功能分离、信令统一和多媒体业务处理等方面。

功能分离是指将用户业务功能和网络功能相分离，实现用户与网络之间的高度集成和灵活匹配；信令统一是指为不同的业务和功能设计一个共同的信令处理平台，统一了用户获取服务和网络处理请求的信令过程；多媒体业务处理是指将传统的语音业务扩展到多媒体业务，并为其进行统一的处理和控制。

1.1、中国电信网络（中国公众计算机互联网）架构分析1.1.1、网络结构Chinanet骨干网的拓扑结构逻辑上分为两层，即核心层和大区层。

1）核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等八个城市的核心节点组成。

核心层的功能主要是提供与国际Internet的互联，以及提供大区之间信息交换的通路。

其中北京、上海、广州核心层节点各设有三台国际出口路由器，负责与国际Internet互联，以及两台核心路由器与其他核心节点互联；其他核心节点各设一台核心路由器。

核心节点之间形成以北京、上海、广州为中心的三中心结构，其他核心节点分别以两条高速链路与这三个中心相连。

2）大区层全国31个省会城市按照行政区划，以上述8个核心节点为中心划分为8个大区网络，这8个大区网共同构成了大区层。

大区层主要提供大区内的信息交换以及接入网接入Chinanet的信息通路。

每个大区网内的各节点呈不完全网状连接，大区网除与本区的核心节点相连之外，还有另一出口与其他核心节点相连。

大区之间通信必须经过核心层。

1.1.2、网络相关节点的构成1）超级核心节点：北京、上海、广州To本片区汇接节点如上图所示，超级核心节点包含四台路由器，从功能上可分为两组：1.1.3、网络业务情况1.1.3.1、数据专线业务（包括帧中继业务、数字数据业务DDN、分组交换业务、ATM业务等）；1）数字数据业务DDN什么是DDNDDN是数字数据网（Digital Data Network）的简称，它是利用光纤、数字微波或卫星等数字传输通道和数字交叉复用设备组成，为用户提供高质量的数据传输通道，传送各种数据业务。

数字数据网是以光纤为中继干线网络，组成DDN的基本单位是节点，节点间通过光纤连接,构成网状的拓朴结构，用户的终端设备通过数据终端单元（DTU）与就近的节点机相连。

DDN的组网方式DDN专线上网业务通过DDN专线接入CHINANET，接入速率9.6K-2M或更高。

电信网是指原邮电部建设、管理的网，如传统的电话交换网(PSTN)、数字数据网(DDN)、帧中继网(FR)、ATM网等。

在PSTN网里，目前一些通信主干线均已实现光纤化，而用户网大都为铜线，一般只用来传输4kHZ 的模拟话音信号或9.6kbit／s抵速数据，即使加上调制解调器，最高也只能传34kbit／s的数据信号，但PSTN 网覆盖面很广，连通全国的城市及乡镇。

它是一个低速的、模
拟的、规模巨大的网。

此网的最大资产是铜线接入网部分，但其价值与日递减，在适应宽带多媒体业务方面无能为力。

在DDN网中，DDN可提供固定或半永久连接的电话交换业务速率为n×64kbit／s，它的传输通道对用户数据完全透明，它可通过网管中心比较容易地完成多点连接的建立。

DDN适合于传输实时多媒体通信业务。

在FR网，是以统计复用技术为基石且进行包传输、包交换，速率一般在64kbit／s-2.048Mbit/s内，它可以使多个不间连接复用同一信直实现资源共享帧中继网适合传输非实时多媒体通信业务。

在ATM网里，ATM是支持高速数据网建设、运行的关键设备，ATM采用短的、固定长度(53个字节)的数据包作为传输信息的单元，53个字节中有48个字节为信息的负荷，5个字节用作标识虚电路和虚通道等的控制和纠错信息。

ATM支持25Mbit／s-24Gbid/s速率传输，ATM所组成的网络不仅可传话音而且可传数据、图像，包括高速数据和活动图像。

人们过去曾希望用ATM网来兼容或取代传统电话网，但以失败而告终。

目前，电信网除了上述几种网外，还有X.25网、ISDN网、CHINAET网等。

核心网，骨干网，支撑网，接入网与驻地网长途网＋中继网＋支撑网＝核心网，核心网＋接入网＝公共电信网，驻地网＋公共电信网＝通信网（？）核心网CN解释：Core Network -- 核心网定义：将业务提供者与接入网，或者，将接入网与其他接入网连接在一起的网络。

通常指除接入网和用户驻地网之外的网络部分。

所属学科：通信科技（一级学科）；通信网络（二级学科）本内容由全国科学技术名词审定委员会审定公布简单点说，可以把移动网络划分为三个部分，基站子系统，网络子系统，和系统支撑部分比如说安全管理等这些。

核心网部分就是位于网络子系统内，核心网的主要作用把A口上来的呼叫请求或数据请求，接续到不同的网络上。

主要是涉及呼叫的接续、计费，移动性管理，补充业务实现，智能触发等方面主体支撑在交换机。

至于软交换则有两个很明显的概念，控制与承载的分离，控制信道与数据信道的分离。

核心网从协议上规定就是其到核心交换或者呼叫路由功能的网元，对于2G/3G 核心网一般都是一样，在R4架构比如MSC SERVER MGW ，HLR，VLR ，EIR ，AUC等，主要作用是整个呼叫信令控制和承载建立。

核心网的发展方向核心网全面进入“IP”时代，IP、融合、宽带、智能、容灾和绿色环保是其主要特征。

从电路域看，移动软交换已经全面从TDM的传输电路转向IP；从分组域看，宽带化、智能化是其主要特征；从用户数据看，新的HLR被广泛接受，逐步向未来的融合数据中心演进。

另外，运营商纷纷将容灾和绿色环保提到战略的高度；移动网络在未来发展和演进上殊途同归，在4G时代，GSM和CDMA两大阵营将走向共同的IMS＋SAE＋LTE架构。

支撑网定义：利用电信网的部分设施和资源组成的，相对独立于电信网中的业务网和传送网的网络。

支撑网对业务网和传送网的正常、高效、安全、可靠的运行、管理、维护和开通(OAM&P)起支撑和保证作用。

支撑网（supporting network），现代电信网运行的支撑系统。

第一章电信网基础
1.1电信网的网络架构
电信网的定义:将各种语言、声音、文字、图象、图表、数据、视像等媒体变换成电信号并且在任何两地间的任何两个人或两个通信终端设备之间，按照约定的协议进行传输和交换的网络。

图1-1 电信网络架构
电信网组成要素：
（a）终端设备：完成上述各种消息的物理形态与电信号之间的变换和反变换，产生和发送控制电信网正常运行（通信电路的建立和释放等）的信号，接收经电信网交换和传输的呼叫信号。

（b）传输系统：负责将载有各种消息的电信号不失真地从一个地方搬运至另
一个地方；
（c）交换节点：按照终端设备的控制信号和预先规定的、相关的‘规约’完成任意两地间载有各种消息的电信号的交换。

（d）网络技术：将各交换节点和传输节点按照既经济又高效率，高可靠性运行机制和可持续性发展的原则，规划、组织和优化其网络结构。

当前通信网的网络种类有电话网、传统数据网、CATV网、ATM网和移动网等，详见图1-1。

它们不能方便有效地引入各种新业务和开展综合业务。

电信网的分类如下：
●按照传输媒介的不同可分为：
有线电信网（电线电缆光缆等）、无线电信网（长波中波短波超短波微波卫星等）；
●按照业务不同可分为：
电话网、电报网、数据网、传真网、综合业务网、多媒体网、信令网、同步网、管理网等；
●按照功能不同可分为：
交换网、传送网、移动网、接入网等；
●按照通信范围不同可分为：
本地网、长途网、国际网等；
●按照性质不同可分为：
业务网、支撑网。
