公共浴室给水排水工程设计5

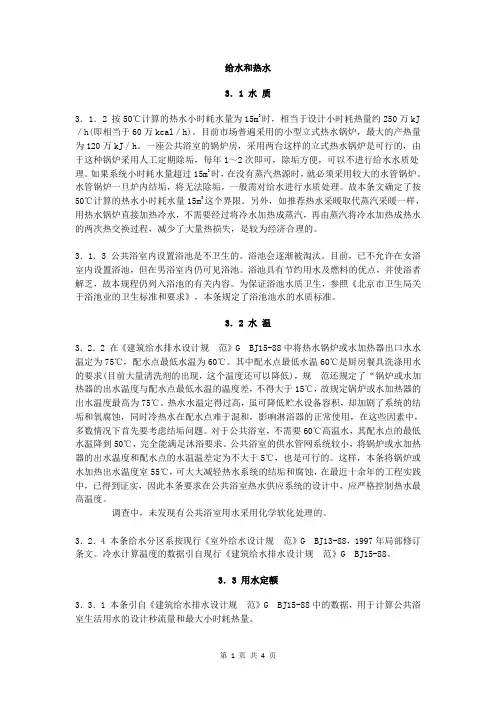

给水和热水3．1 水质3．1．2 按50℃计算的热水小时耗水量为15m3时，相当于设计小时耗热量约250万kJ ／h(即相当于60万kcal／h)。

目前市场普遍采用的小型立式热水锅炉，最大的产热量为120万kJ／h。

一座公共浴室的锅炉房，采用两台这样的立式热水锅炉是可行的，由于这种锅炉采用人工定期除垢，每年1～2次即可，除垢方便，可以不进行给水水质处理。

如果系统小时耗水量超过15m3时，在没有蒸汽热源时，就必须采用较大的水管锅炉。

水管锅炉一旦炉内结垢，将无法除垢，一般需对给水进行水质处理。

故本条文确定了按50℃计算的热水小时耗水量15m3这个界限。

另外，如推荐热水采暖取代蒸汽采暖一样，用热水锅炉直接加热冷水，不需要经过将冷水加热成蒸汽，再由蒸汽将冷水加热成热水的两次热交换过程，减少了大量热损失，是较为经济合理的。

3．1．3 公共浴室内设置浴池是不卫生的。

浴池会逐渐被淘汰。

目前，已不允许在女浴室内设置浴池，但在男浴室内仍可见浴池。

浴池具有节约用水及燃料的优点，并使浴者解乏，故本规程仍列入浴池的有关内容。

为保证浴池水质卫生，参照《北京市卫生局关于浴池业的卫生标准和要求》，本条规定了浴池池水的水质标准。

3．2 水温3．2．2 在《建筑给水排水设计规范》G BJ15-88中将热水锅炉或水加热器出口水水温定为75℃，配水点最低水温为60℃。

其中配水点最低水温60℃是厨房餐具洗涤用水的要求(目前大量清洗剂的出现，这个温度还可以降低)，规范还规定了“锅炉或水加热器的出水温度与配水点最低水温的温度差，不得大于15℃，故规定锅炉或水加热器的出水温度最高为75℃。

热水水温定得过高，虽可降低贮水设备容积，却加剧了系统的结垢和氧腐蚀，同时冷热水在配水点难于混和，影响淋浴器的正常使用，在这些因素中，多数情况下首先要考虑结垢问题。

对于公共浴室，不需要60℃高温水，其配水点的最低水温降到50℃，完全能满足沐浴要求。

公共浴室的供水管网系统较小，将锅炉或水加热器的出水温度和配水点的水温温差定为不大于5℃，也是可行的。

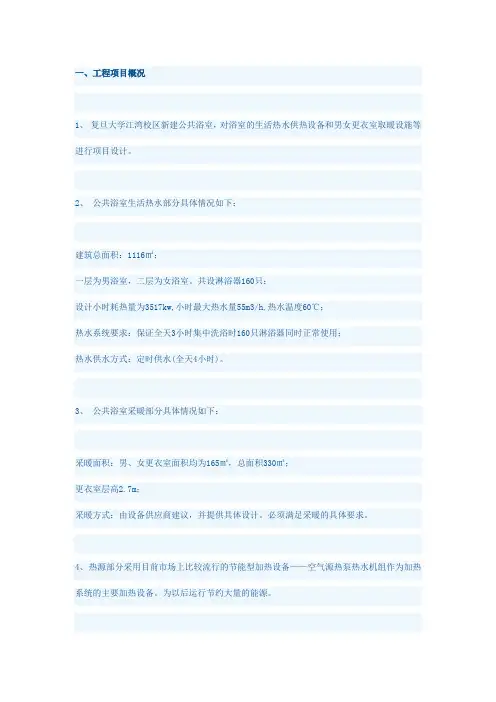

一、工程项目概况1、复旦大学江湾校区新建公共浴室，对浴室的生活热水供热设备和男女更衣室取暖设施等进行项目设计。

2、公共浴室生活热水部分具体情况如下：建筑总面积：1116㎡；一层为男浴室，二层为女浴室。

共设淋浴器160只；设计小时耗热量为3517kw,小时最大热水量55m3/h,热水温度60℃；热水系统要求：保证全天3小时集中洗浴时160只淋浴器同时正常使用；热水供水方式：定时供水(全天4小时)。

3、公共浴室采暖部分具体情况如下：采暖面积：男、女更衣室面积均为165㎡，总面积330㎡；更衣室层高2.7m；采暖方式：由设备供应商建议，并提供具体设计。

必须满足采暖的具体要求。

4、热源部分采用目前市场上比较流行的节能型加热设备——空气源热泵热水机组作为加热系统的主要加热设备。

为以后运行节约大量的能源。

二、总体设计思路：1、根据工程实际情况，我公司拟采用空气源热泵热水机组制备热水和提供采暖，按照“在确保满足全天热水用量的前提下，尽可能优化系统，节约初期的投资费用”的原则，在系统设计的时候充分考虑学校的使用要求和使用特征、上海的气候特征因素、热泵系统本身的特性相结合，优化配置、去除不必要的费用做到即保障了使用功能即用水的安全性，又做到了投资的经济合理性；2、在保障热水系统的供水前提下，我公司结合本公司的产品特性与以往的成熟经验，在热泵热水系统中增加采暖与空调制冷功能。

在冬季利用热泵制热采暖,水系统与生活热水独立,公共浴室的更衣室内采用地面辐射方式进行采暖，起到增加舒适性和节能的效果,在夏季利用热泵产生的冷气对公共浴室的更衣室进行制冷，提供免费的冷量；3、采用两套运行独立，又可以联合使用的热泵加热系统，一方面提高系统运行的可靠性，另一方面，大大提高了部分负荷的性能，即当生活热水使用量较少时只须启用一套加热系统；4、在使用量较少时，一方面可以通过启用一套加热系统来减少制热水量，另外还可以通过液位设置，控制制热水量，尽可能保证水箱内热水当天使用完，防止军团菌产生。

公共浴室设计规范（可编辑）公共浴室设计规范中国工程建设标准化协会标准公共浴室给水排水设计规程主编单位山东省建筑工程管理局批准单位中国工程建设标准化协会施行日期年月日前言根据中国工程建设标准化协会建标协字第号文关于下达推荐性工程建设标准规范计划的通知的要求制定本规程本规程规定了公共浴室沐浴用水的水质水温和用水量定额推荐了公共浴室的制备热水和配管系统以及推荐了公共浴室设施配备定额现批准协会标准公共浴室给水排水设计规程编号为推荐给工程建设设计施工单位采用本规程由中国工程建设标准化协会建筑给水排水委员会归口管理由山东省建筑工程管理局济南市正觉寺小区一区一号邮编负责解释在使用中如发现需要修改和补充之处请将意见和资料径寄解释单位主编单位山东省建筑工程管理局参编单位山东省建筑设计院河南省建筑设计院中国建筑西北设计院主要起草人王庆选徐庆修陈钟潮倪建华中国工程建设标准化协会年月日目次总则术语符号给水和热水水质水温用水定额供水系统设计秒流量和耗热量计算加热和贮热设备排水设备布置和设备定额本规程用词说明总则为使公共浴室给水排水设计符合沐浴用水的要求做到技术先进经济合理安全可靠便于管理和节水节能制定本规程本规程适用于新建扩建和改建的城镇营业性公共浴室和工矿企业机关学校等团体公共浴室的给水排水设计在设计下列浴室时还应符合国家现行的有关规范或规程工厂车间浴室医院病房浴室游泳池浴室公共浴室的给水排水设计除执行本规程外尚应符合现行国家标准建筑给水排水设计规范及国家现行有关标准规范或规程的规定术语符号术语热水锅炉用燃料燃烧加热冷水直接制备热水的锅炉本规程所指的热水锅炉可以是燃煤锅炉燃油锅炉燃气锅炉但均不包括水管热水锅炉同程式系统并联系统中从加热设备到供水干管的各路管系呈对称布置的连接方式且各路管系的总水头损失均相等的系统半即热式水加热器带有超前控制水温具有少量贮存容积的快速式水加热器快速式水加热器被加热水以高速流动与热媒快速进行热交换的间接式水加热器开式热水供应系统冷水总进水管经高位冷水箱减压断流后再由高位冷水箱分别向冷热水管网供水的热水供应系统开式热水系统的水压决定于冷水箱的架设高度不受室外管网水压的影响闭式热水供应系统冷水总进水管不经高位冷水箱减压断流直接分别向冷热水管网供水的热水供应系统双管热水供应系统冷水管和热水管分别直供沐浴设备的热水供应系统单管热水供应系统加热设备制备沐浴用温水温水经贮热设备并单用温水管直供沐浴设备的热水供应系统带脚踏开关的双管淋浴热水供应系统由两根冷热水管分别接入淋浴器的冷热水手动阀门冷热水分别经手动阀门流出混合后经脚踏开关至淋浴喷头冷热水阀门调好后与单管系统一样浴者使用中仅控制脚踏开关即可该系统综合了单双管两种系统的优点贮水罐贮存一定热水量的压力容器设计小时耗热量按卫生器具热水的小时用水定额和卫生器具同时使用百分数计算确定的耗热量最大小时耗热量按卫生器具给水额定流量和卫生器具同时给水百分数计算确定的耗热量即与沐浴设备用水设计秒流量相对应的小时耗热量热水循环管道热水管网中当全部或部分配水点不用水时为保持热水供应系统中所需热水水温而将一定量的水加热循环的管道散床间供浴者更衣卧床休息的设有床位的房间一般设于城镇公共浴室客盆单间供浴者沐浴更衣卧床休息的单间散盆单间供浴者沐浴的单间需与散床间配合使用符号计算管段的给水设计秒流量计算管段排水设计秒流量同类型一个卫生器具排水量卫生器具热水的小时用水定额同类型一个卫生器具给水额定流量设计小时耗热量最大小时耗热量热水温度冷水温度水的比热每日最大洗浴人数每个浴者在浴室平均停留时间给水和热水水质沐浴用水水质应符合现行生活饮用水卫生标准的要求沐浴用水加热前水质是否进行软化处理应根据水质水量水温等因素经技术经济比较确定按计算的热水小时耗水量小于时其原水可不进行软化处理浴池池水的水质应符合下列要求浑浊度不得大于度游离余氯宜保持在化合性余氯应在以上细菌总数不得超过个总大肠菌群不得超过个不得检出致病菌水温公共浴室各种沐浴用水水温应按表确定表沐浴用水水温序号设备名称水温淋浴器浴盆洗脸盆热水池浴池温水池烫脚池热水供应系统配水点的水温不得高于热水锅炉或水加热器的出水温度不宜高于淋浴器的用水温度应根据当地气候条件使用对象和使用习惯确定对于幼儿园托儿所和体育场馆的公共浴室淋浴器用水温度可采用冷水的计算温度应以当地最冷月平均水温资料确定当无水温资料时可按本规程表采用表中分区的划分应按现行室外给水设计规范的规定确定表冷水计算温度分区地面水水温地下水水温第分区第分区第分区用水定额公共浴室给水用水定额应根据当地气候条件使用对象和使用习惯按表确定表公共浴室给水用水定额及小时变化系数序沐浴设备生活用水定额小时变化单位最高日号设置情况系数每顾客有淋浴器每次有淋浴器浴池浴每顾客盆及理发室每次卫生器具一次和一小时热水用水定额及水温应按表确定表卫生器具一次和一小时热水用水定额及水温序一次用水量一小时用水量水温设备名称号浴盆带淋浴器不带淋浴器淋浴器单间有隔断通间附设在浴池间洗脸盆供水系统公共浴室的热源应根据当地条件耗热量大小等因素按下列顺序选用工业余热废热地热和太阳能全年供热的城市热力管网区域性锅炉房或合用锅炉房专用锅炉房利用废热废汽烟气高温废液等作为热源时应采取下列措施加热设备应防腐其构造应便于清除水垢和杂物防止热源管道渗漏而污染水质消除废汽压力波动废汽应除油利用地热水作为热源或沐浴用水时应视地热水的水温水质水量和水压状况采取相应的技术措施使处理后的地热水符合使用要求利用太阳能作为热源时应根据当地气候条件和使用要求配置辅助加热装置用热水锅炉直接制备热水的供水系统应设置贮水罐且冷水给水管应由贮水罐底部接入采用蒸汽直接加热的加热方式宜用于开式热水供应系统蒸汽中应不含油质及有毒物质并应采用消音措施控制噪音不高于允许值在设有高位热水箱的热水供应系统中应设置冷水补给水箱热水箱溢流管管底标高高于冷水箱最高水位标高的高差不应小于在设有热水贮水罐或容积式水加热器的开式热水供应系统中应设膨胀管膨胀管引至冷水箱且其最高点标高应高于冷水箱溢流水位膨胀管上严禁装设阀门当膨胀管有可能冻结时应采取保温措施膨胀管的最小管径宜按表确定表膨胀管最小管径锅炉或水加热器的传热面积膨胀管最小管径在闭式热水供应系统中应设置安全阀或隔膜式压力膨胀罐安全阀应装设在锅炉或加热设备的顶部隔膜式压力膨胀罐应装设在加热设备与止回阀之间的冷水进水管或热水器回水管的分支管上其调节容积应大于热水供应系统内水加热后的最大膨胀量冷水箱有效容积应根据供水的保证程度确定可采用的设计小时流量公共浴室淋浴宜采用带脚踏开关的双管系统单管热水供应系统或其他节水型热水供应系统带脚踏开关双管淋浴系统的双管配水管网最小管径不宜小于公共浴室的热水管网一般不设置循环管道当热水干管长度大于时可对热水干管设置循环管道并应用水泵强制循环在循环回水干管接入加热设备或贮水罐前应装设止回阀淋浴器或带淋浴器浴盆的出水水温应稳定且便于调节宜采取下列措施宜采用开式热水供应系统淋浴器及带淋浴器浴盆的配水管网宜独立设置多于个淋浴器的配水管道宜布置成环形成组淋浴器配水支管的沿程水头损失当淋浴器数量小于或等于个时可采用每米不大于当淋浴器数量大于个时可采用每米不大于淋浴器配水支管的最小管径不得小于向浴池供水的给水配水口高出浴池壁顶面的空气间隙不得小于配水出口处给水管径的倍浴池池水用蒸气直接加热时应控制噪音不高于允许值并应采取防止热水倒流入蒸汽管的措施对蒸汽管道可能被浴者触及处应采取安全防护措施公共浴室不宜设置公共浴池不得设置女公共浴池公共浴池应采用水质循环净化消毒加热装置设计秒流量和耗热量计算公共浴室卫生器具给水额定流量当量支管管径和流出水头应按表确定表卫生器具给水的额定流量当量支管管径和流出水头序额定流量支管管径配水点前所给水配件名称当量需流出水头号洗脸盆水龙头洗手盆水龙头浴盆水龙头淋浴器大便器冲洗水箱浮球阀自闭式冲洗阀按产品要求大便槽冲洗水箱进水阀小便器手动冲洗阀自闭式冲洗阀按产品要求自动冲洗水箱进水阀小便槽多孔冲洗管每长注表中括弧内的数值系在单独计算冷水或热水管道管径时采用淋浴器所需流出水头按控制出流的启闭阀件前计算卫生器具给水配件所需流出水头有特殊要求时其数值应按产品要求确定公共浴室的给水设计秒流量应按浴室卫生器具设计秒流量与浴池补水秒流量之和计算公共浴室卫生器具给水设计秒流量应按下式计算式中计算管段的给水设计秒流量同类型的一个卫生器具给水额定流量按表采用同类型卫生器具数卫生器具同时给水百分数按表采用表公共浴室卫生器具同时给水百分数卫生器具名称同时给水百分数洗涤盆池洗手盆洗脸盆盥洗槽水龙头浴盆淋浴器大便器冲洗水箱大便器自闭式冲洗阀饮水器当按式计算的数值小于该管段上一个最大卫生器具的给水额定流量值时应采用该管段的一个最大卫生器具的给水额定流量值作为设计秒流量公共浴室设计小时耗热量应按浴室卫生器具设计小时耗热量与浴池补充水设计小时耗热量之和计算浴室卫生器具设计小时耗热量应按下式计算式中设计小时耗热量卫生器具热水的小时用水定额按表采用水的比热热水温度按表采用冷水温度按表采用卫生器具同时给水百分数淋浴器浴盆和洗脸盆均按计公共浴室卫生器具最大小时耗热量应按下式计算式中最大小时耗热量同类型的一个卫生器具给水额定流量按表采用卫生器具同时给水百分数按表采用浴池的设计小时耗热量应按下式计算式中浴池容积浴池加热时间宜取同类型浴池的个数同类型浴池同时加热百分数加热和贮热设备加热设备的选择应根据使用特点热源种类耗热量大小等因素按下列情况确定当按计算的小时用水量小于时宜选用热水锅炉直接加热系统当用蒸汽或高温水作热源时宜选用新型容积式水加热器半容积式水加热器半即热式水加热器及快速式水加热器热水贮水器的有效贮热量应根据公共浴室的用水工况及加热设备的供热能力工作制度经计算确定当加热设备的供热能力按设计小时耗热量计算时容积式水加热器或加热水箱新型容积式水加热器半容积式水加热器的有效贮热量应分别等于或大于的设计小时耗热量当冷水从下部进入热水从上部送出时容积式水加热器或加热水箱的计算容积应附加新型容积式水加热器的计算容积应附加半容积式水加热器和带有强制罐内水流循环装置的容积式水加热器其计算容积可不附加半即热式水加热器和快速水加热器的供热能力当按最大小时耗热量计算且有完善可靠的温度自动调节装置时可不设置贮热设备热水锅炉水加热器或贮水器的冷水供水管上应装设止回阀多台水加热器并联运行时宜采用同程式热水箱应加盖并应设置溢流管泄水管和引出室外的通气管泄水管溢流管均不得与排水管道直接连接加热设备和贮热设备宜采用耐腐蚀材料制作或用耐腐蚀材料衬里排水公共浴室的生活废水与粪便污水宜分流排出卫生器具排水的流量当量和排水管的管径最小坡度应按表确定表卫生器具排水的流量当量和排水的管径最小坡度序排水流量排水管卫生器具名称当量号管径最小坡度洗手盆洗脸盆无塞洗脸盆有塞浴盆淋浴器高水箱低水箱大便器冲落式虹吸式自闭式冲洗阀手动冲洗阀小便器自闭式冲洗阀自动冲洗水箱小便槽手动冲洗阀每长自动冲洗水箱公共浴室排水设计秒流量应按下式计算式中计算管段排水设计秒流量同类型的一个卫生器具排水量按表采用卫生器具的同时排水百分数按表采用冲洗水箱大便器的同时排水百分数应按计算当计算排水流量小于一个大便器排水流量时应按一个大便器的排水流量计算公共浴室宜采用排水明沟排水沟宽不得小于沟起点有效水深不得小于沟底坡度不得小于在有人通行处应设沟活动盖板受水段应做篦子排水沟末端应设集水坑和活动格网淋浴用水排水管道管径不得小于且应设置毛发聚集器淋浴排水地漏应采用网框式地漏地漏的直径宜按表采用当采用排水沟排水时个淋浴器可设置一个直径为的地漏表淋浴排水地漏直径表淋浴器数量个地漏直径地漏应设置在地面最低处其水封深度不得小于地漏安装的顶面标高应低于周围地坪浴池泄空时间不得大于浴池排水管径不得小于在其排水管道上应设置排水栓和排水阀设备布置和设备定额设备布置城镇公共浴室可设置浴盆淋浴器浴池洗脸盆等不同组合的沐浴房间如客盆单间桑那室蒸汽浴室等还可设置散床间厕所理发室消毒间洗衣间开水间脚病治疗室热水制备间等附属房间团体公共浴室应设置淋浴器浴盆洗脸盆等不同组合的沐浴房间还应设置更衣室厕所消毒间值班室等附属房间淋浴器可单间布置隔断布置和通间布置也可附设在浴池间内公共浴室内理发室可与散床间更衣室直接连通公共浴室应有良好的通风换气设施采暖地区的浴室应设有暖气设施浴室电气设备应有防水措施附设于公共浴室的桑那室应符合下列规定室内净高宜为室温宜为相对湿度不得大于人均新风量宜为每人使用时间宜为室内应设有桑那炉睡凳坐凳等设施桑那炉宜采用电热炉桑那室应为木结构外墙地板及顶板均应做保温防火处理其传热系数不宜大于桑那室的门必须向外开桑那室可不专设降温淋浴设施可与浴室的沐浴设备配套使用设备定额每个沐浴设备负荷的床位或衣柜数可按表选用表每个沐浴设备负荷的床位或衣柜数序负荷能力沐浴设备布置方式号床位数每个沐浴设备设于淋浴单间淋浴器设于有隔断淋浴间设于通间淋浴间设于客盆单间浴盆设于散盆单间公共浴室每日最大洗浴人数按下式计算式中每日最大洗浴人数个每个浴者在浴室内平均停留时间根据浴室内设备完善程度和浴室类型确定一般取浴室每天开放时间浴室内的床位或衣柜数个团体公共浴室更衣间内设置衣柜时淋浴间与更衣间的使用面积之比宜采用男浴池包括温水池和热水池之和的有效浴池面积每平方米可同时负荷个散床或衣柜公共浴室内为浴者服务的大便器数量按表确定表公共浴室内大便器设备数量床位衣柜数大便器数量男女男浴室内宜分隔出一个设置有个小便器的小间浴用毛巾应在消毒池内消毒擦脸毛巾应用蒸汽消毒拖鞋可用消毒池或紫外线消毒消毒设备的容量应根据最大洗浴人数确定本规程用词说明一为便于在执行本规程条文时区别对待对于要求严格程度不同的用词说明如下表示很严格非这样做不可的用词正面词采用必须反面词采用严禁表示严格在正常情况下均应这样做的用词正面词采用应反面词采用不应或不得表示允许稍有选择在条件许可时首先应这样做的用词正面词采用宜或可反面词采用不宜二条文中指明应按其它有关标准规范执行的写法为应按执行或应符合要求或规定。

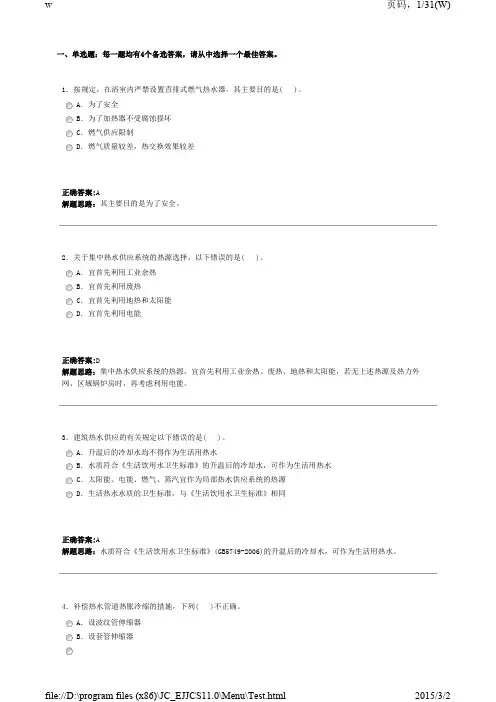

一、单选题：每一题均有4个备选答案，请从中选择一个最佳答案。

1．按规定，在浴室内严禁设置直排式燃气热水器。

其主要目的是( )。

A．为了安全B．为了加热器不受腐蚀损坏C．燃气供应限制D．燃气质量较差，热交换效果较差正确答案:A解题思路：其主要目的是为了安全。

2．关于集中热水供应系统的热源选择，以下错误的是( )。

A．宜首先利用工业余热B．宜首先利用废热C．宜首先利用地热和太阳能D．宜首先利用电能正确答案:D解题思路：集中热水供应系统的热源，宜首先利用工业余热、废热、地热和太阳能，若无上述热源及热力外网、区域锅炉房时，再考虑利用电能。

3．建筑热水供应的有关规定以下错误的是( )。

A．升温后的冷却水均不得作为生活用热水B．水质符合《生活饮用水卫生标准》的升温后的冷却水，可作为生活用热水C．太阳能、电能、燃气、蒸汽宜作为局部热水供应系统的热源D．生活热水水质的卫生标准，与《生活饮用水卫生标准》相同正确答案:A解题思路：水质符合《生活饮用水卫生标准》(GB5749-2006)的升温后的冷却水，可作为生活用热水。

4．补偿热水管道热胀冷缩的措施，下列( )不正确。

A．设波纹管伸缩器B．设套管伸缩器C．管道自然补偿D．设活动支、吊架正确答案:D解题思路：《室外热力管道》第14.6.1条：管道的热膨胀宜利用自然补偿，当自然补偿不能满足要求时，应设置伸缩器。

5．集中热水供应系统的热水，下述( )是错误的。

A．热水循环采用自然循环方式B．热水循环回水管道应保证干管和支管中的热水循环C．要求随时取得不低于规定温度的热水的建筑物，热水循环回水管道应保证支管中的热水循环D．循环管道应采用同程布置的方式正确答案:A解题思路：《建筑给水排水设计规范》(GB50015-2003)第5.2.10条规定，集中热水供应系统应设热水回水管道，其设置应符合下列要求：1．热水供应系统应保证干管和支管中热水循环；2．要求随时取得不低于规定温度的热水的建筑物，热水循环回水管道应保证支管中的热水循环。

《建筑给水排水工程》课程设计任务指导书青岛理工大学给排水教研室2012年6月设计任务书一、设计题目公共浴室给水排水工程课程设计二、设计资料1、青岛地区某单位公共浴室，每周二、四、六下午4：00 ~ 8：00开放。

2、浴室内淋浴器、洗面盆、浴盆，需热水供应。

3、离浴室西面50M处有锅炉房，能供应浴室使用的蒸汽管道架空送到浴室（离地面4M），至浴室引入处见总平面图所示，蒸汽表压为0.5MPa。

4、浴室隔邻有一公共厕所，使用人数估计每天约200人。

5、室外原有给水管DN150，管中心地面下1.0m，冻土深度0.5m，最低水压能保证0.16MPa，冷水计算温度为4℃。

6、室外雨、污水管DN300，管底埋深分别为2.5m及2.0m，公厕污水经化粪池后排入市政污水管。

7、其他设计资料见所发图纸。

三、设计内容及要求本课程设计由说明计算书及图纸两部分组成。

（一）设计说明计算书包括下列内容：（具体设计步骤详见指导书）1、对浴室内的卫生器具进行配管（包括公共厕所和浴室内厕所的卫生器具），并评述该布置之合理性（从给排水角度），绘草图以示配管布置。

2、确定室内给水，热水供应方式及排水体制，分析所设计资料，根据热水使用时间说明水加热工作制度及加热方法。

3、绘制给水及热水供应计算草图，并列表进行水力计算，确定给水管径。

4、浴室外部给水、排水和雨水管道布置敷设情况介绍。

5、化粪池布置及其设计。

6、冷热水箱设置计算选择。

7、其他构筑物及计算仪表的计算选择。

8、说明室内外管道材料选用及敷设安装方法。

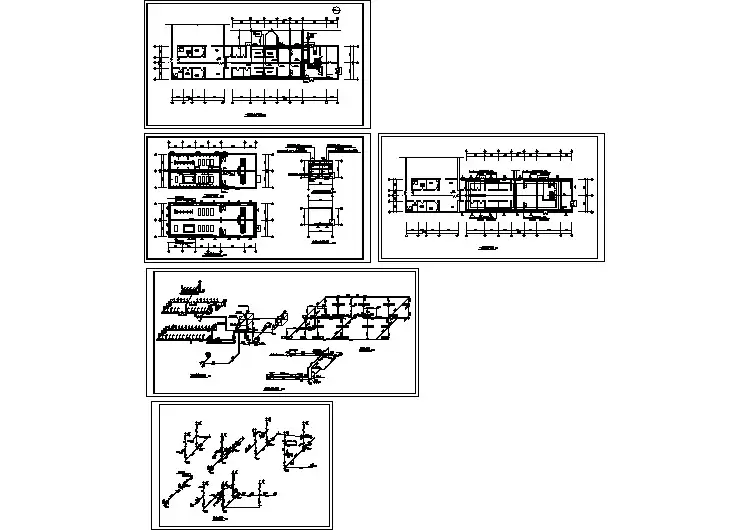

（二）设计要求完成下列图纸：1、给排水平面布置图2、屋顶给排水平面布置图3、总平面布置图4、给排水系统图及设备详图（包括冷、热水箱、加热设备及相应配管，还有主要设备材料规格数量表，设计图纸文字说明及图例）四、成果资料袋内容1、课程设计任务指导书 1份2、设计说明计算书 1份3、设计图纸 4张五、注意事项1、说明书文字简明扼要，内容不超过三千字，也可打印。

第12章专用建筑给水排水工程12.4公共浴室和健身休闲设施给水排水设计1 . 公共浴室布置公共浴室根据使用性质分为城镇营业性公共浴室和工矿企业、机关、学校等团体公共浴室，以及工厂车间浴室、医院病房浴室和游泳池浴室等。

城镇公共浴室每天营业时间一般为8～16h，团体公共浴室每天营业时间约为2～6h。

服务对象不同的公共浴室布置各不相同，在营业性公共浴室中设备较为完善，包括有：淋浴间、盆浴间、浴池（热水池、温水池、冰水池）、桑拿间（干蒸间）、蒸气间（湿蒸间）、盥洗间、烫脚池等;另外还附设有休息床位、按摩间、机房、消毒间、美容美发室、厕所、更衣间、售票处、洗衣房、饮水间等，如图12-9所示。

在学校、办公楼、企业等为职工、学生服务的公共浴室中一般有淋浴器、浴盆、洗脸盆等不同组合的洗浴房间，还应设置更衣室、厕所、消毒间、值班室等附属房间。

图12-9公共浴室平面布置公共浴室和健身休闲设施给水排水设计12.4.1 公共浴室给水排水设计公共浴室应充分发挥浴室内设施的使用功能，每日最大洗浴人数为：N=nT / t(12-6)式中N—每日最大洗浴人数（个）t—每个洗浴者在浴室的平均停留时间(h)，可按0.5～1h选取；T—浴室每天工作时间(h)；n—浴室内床位或衣柜的数目（个）。

淋浴器和浴盆的数量根据其相应的负荷能力和洗浴人数确定，参见表12-12。

淋浴器可单间设置、隔断设置、通间设置，还可附设在浴池间和盆浴间，如图12-10所示。

盆浴间分单盆浴间、双盆浴间，也可附设在浴池间和淋浴间内，盆浴间前室设有床位、衣柜、挂钩。

盥洗间设有成排洗脸盆，其数量按10~16人/（个·h）确定。

浴室内为洗浴者服务的大便器数量可按表12-13 确定，男浴室内宜分隔出一间布置1～2个小便器。

图12-10淋浴间布置淋浴器负荷能力表12-12公共浴室内大便器设置数量表12-132 .水质、水温、热源公共浴室的供水水质应符合现行《生活饮用水卫生标准》的要求，冷水加热前应根据水质、水量、水温等因素，经过技术经济比较后确定是否需要进行水质软化处理。

中央热水设备安装计划书
热水布线如下浴室共设5个淋浴单间，预计每天淋浴总人数30人左右，并增加二三楼的生活用热水点约10个，每天随时供热水. 无
长时间冷水。

【设计方案】
选用1台 能率Jsw40燃气锅炉+威乐循环增压装置+储
水箱组合来集中供应热水；如实际有人数有增减设备也可增减设备量。

选用1 台3吨空气能热水器+循环增压装置+储水箱集中供应热水；如实际有人数有增减设备也可增减设备量。

【选型计算】
● 参考《建筑给水排水设计手册》，公共浴室的热水定额：淋浴单间按100~150L/人次来计算，一冬季冷水温度以5℃计般冷水温度取5℃，淋浴热水的温度取40℃，则温升△T=35℃。

根据情况，每次最多30人淋浴，15分钟一轮，一轮5人，则公共浴室的用水高峰期按1个半小时来计算；每天储存热水太少的话，如果用水量过大，储存的热水不够用，主机马上产水是来不及的，影响洗澡的舒适感。

● 在每次用水高峰的1个半小时内，按30人次淋浴则需要（40℃）的总用水量为：
30人 × 150 L/人 (这里取的最大值) = 4500 L
方案一：选用燃气锅炉+循环增压装置+储水箱并联组合来集中供应热水
此燃气锅炉在高峰期1个半小时所能提供△T=35℃的热水量：30人× 150 L/人 (这里取的最大值) =4500 L。

方案二：选用1 台3吨空气能热水器+储水箱集中供应热水
3吨空气能热水器在高峰期2小时所能提供△T=35℃的热水量：30人× 150 L/人 (这里取的最大值) = 4500 L，。

此方案前期投入高，但后期运行费用低。

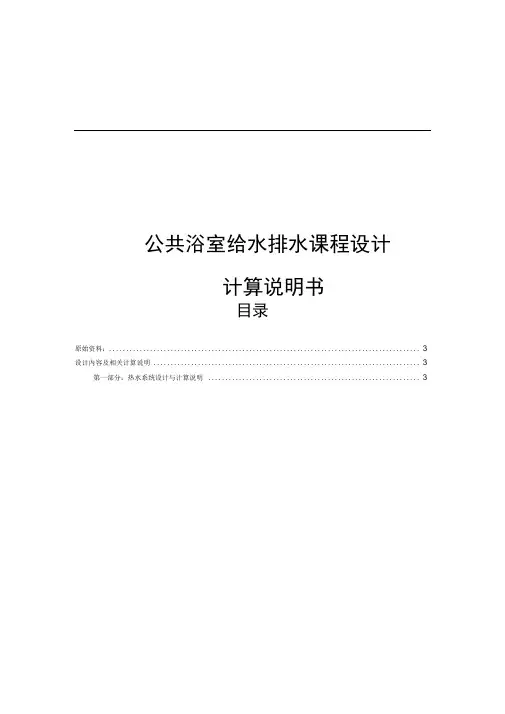

公共浴室给水排水课程设计计算说明书目录原始资料： (3)设计内容及相关计算说明 (3)第一部分：热水系统设计与计算说明 (3)一、资料分析说明与工程概述 (3)二、热水系统相关形式的取定 (4)三、热水系统的计算 (4)四、热水管网的水力计算 (5)五、热水管网的其它计算说明 (7)第二部分：给水系统设计与计算说明 (7)一、给水系统工程概述 (7)二、给水管布置及水力计算 (8)第三部分：排水系统设计与计算说明 (9)一、排水系统工程概述 (9)二、排水管布置及水力计算 (10)第四部分：设计施工说明 (13)第五部分：参考文献 (13)原始资料:1•青岛地区某单位公共浴室，每周二、四、六下午4: 00 ~ & 00开放。

2•浴室内淋浴器、洗面盆、浴盆，需热水供应。

3•离浴室西面50M处有锅炉房，能供应浴室使用的蒸汽管道架空送到浴室(离地面4M)，4至浴室引入处见总平面图所示，蒸汽表压为0.7MPa。

4•浴室隔邻有一公共厕所，使用人数估计每天约200人。

5•室外原有给水管DN150，管中心地面下1.0m,冻土深度0.5m，最低水压能保证0.16MPa, 冷水计算温度为4C。

6•室外雨、污水管DN300,管底埋深分另U为2.5m及2.0m。

7•其他设计资料见所提供图纸。

设计内容及相关计算说明第一部分：热水系统设计与计算说明一、资料分析说明与工程概述查得卫生器具相关参数如下表:二、热水系统相关形式的取定（一）淋浴喷头布置1） .考虑到该公共浴室每周开放三次，每次开放四小时，用热水较为集中。

为增加负荷能力并减少等待洗浴间，采用通间布置。

2）.喷头布置简图：见下页（二）淋浴管道形式1） .淋浴器和浴盆采用单管恒温供水，洗浴用水温度不可调节（均为40° C）。

管道布置简单，节省管材，且比双管供水节水20%-25%用水由屋顶热水箱供应。

因淋浴器个数较多，为保证水压稳定可靠，淋浴器供水管设置为环状。

城市公共浴室设计规范篇一:设计规范目录《室外给水设计规范》、《室外排水设计规范》、《建筑给水排水设计规范》、《污水回用设计规范》1 规范、规程类1(1 总则部分序号规范、规程、标准名称规范、规程、标准号备注(1) 给水排水制图标准 GB/T50106-2001(2) 给水排水设计基本术语标准 GBJ/T125-89(3) 房屋建筑统一制图标准 GB/T50001-2001(4) 北京市建筑装饰装修工程设计制图标准 DBJ01-613-2002(5) 工业企业设计卫生标准 GB21-2002(6) 工业用水分类及定义 CJ40-1999(7) 城市用水分类标准 CJ/T3070-1999(8) 民用建筑设计通则 GB50352-20051(2 水质标准部分序号规范、规程、标准名称规范、规程、标准号备注(1) 生活饮用水卫生标准 GB5749-20061(2) 生活饮用水水质卫生规范卫生部(2001年)(3) 城市供水水质标准 CJ/T206-2005(4) 农村生活饮用水质卫生标准 GB11730-89(5) 生活饮用水水源水质标准 CJ3020-93(6) 地面水环境质量标准 GB3838-2002(7) 地下水质量标准 GB/T14848-93(8) 饮用净水水质标准 CJ94-2005(9) 饮用天然矿泉水 GB8537-1995(10) 工业锅炉水质 GB1576-2001(11) 低压锅炉水质标准 GB1576-85瓶装饮用纯净水标准 GB17323-1998(12) 瓶装饮用纯净水卫生标准 GB17324-1998游泳池水质标准 CJ244-2007(13) 游泳场所卫生标准 GB9667-1996(14) 生活杂用水水质标准 CJ25.1-89(15) 城市污水再生利用分类 GB/T18919-2002(16) 城市污水再生利用城市杂用水质 GB/T18920-2002(17) 城市污水再生利用景观环境用水水质 GB/T18921-2002(18) 城市污水再生利用地下水回灌水质 GB/T19772-2005 2(19) 城市污水再生利用工业用水水质 GB/T19923-2005(20) 景观娱乐用水水质标准 GB12941-91(21) 再生水回用于景观水体的水质标准 CJ/T95-2000(22) 再生水用作冷却用水的水质控制标准 GB50335-2002(23) 再生水用做冷却用水的建议水质标准 CECS61:94(24) 农田灌溉水质标准 GB5084-92(25) 渔业水质标准 GB11607-89(26) 污水综合排放标准 GB8978-96(27) 污水排入合流管道的水质标准 DBJ08-904-98(28) 污水排入城市下水道水质标准 CJ3082-99(29) 医院污水排放标准 GBJ48-93(30) 医疗机构水污染物排放标准 GB18466-2005(31) 城市污水处理厂污水污泥排放标准 CJ/T3025-93(32) 城镇污水处理厂污染物排放标准 GB18918-2002城镇污水处理厂污泥处置园林绿化用泥质 CJ248-20071(3 建筑给水排水部分序号规范、规程、标准名称规范、规程、标准号备注(1) 建筑给水排水设计规范 GB50015-2003(2) 城市居民生活用水量标准 GB/T50331-20023(3) 居住小区给水排水设计规范 CECS57:94(4) 建筑与小区雨水利用工程技术规范 GB50400-2006(5) 管道直饮水系统技术规程 CJJ110-2006(6) 建筑中水设计规范 GB50336-2002(7) 人民防空地下室设计规范 GB50038-2005(8) 二次供水设施卫生规范 GB17051-1997(9) 公共浴室给水排水设计规程 CECS108:2000(10) 游泳池和水上游乐池给水排水设计规程(已有行业标准) 游泳池给水排水技术规程 CECS14:2002CCJ122-2008新2009.06.01实施(11) 给水系统防回流污染技术规程 CECS184:2005(12) 特殊单立管排水系统设计规程 CECS79:96(13) 排水系统水封保护设计规程 CECS172:2004(14) 虹吸式屋面雨水排水系统技术规程 CECS183:2005(15) 太阳能热利用术语 GB/T12936-1991(16) 民用建筑太阳能热水系统应用技术规范 GB50364-2005(17) 太阳热水系统设计、安装及工程验收技术规范 GB/T18713-2002 4(18) 家用太阳热水系统安装、运行维护技术规程 NY/T615-2002(19) 建筑给水排水设备器材术语 GB/T16662-1996(20) 住宅设计规范(2003年版) GB50096-1999(21) 住宅建筑规范 GB50368-2005(22) 住宅设计标准 DGJ08-20-2001(23) 健康住宅建设技术规程 CECS179:2005(24) 住宅装饰装修工程施工规范 GB50327-2001(25) 宿舍建筑设计规范 JGJ36-87(26) 老年人建筑设计规范 JGJ122-99(27) 老年人居住建筑设计标准 GB/T50340-2003(28) 办公建筑设计规范 JGJ67-2006(29) 中小学建筑设计规范 GBJ99-86(30) 托儿所、幼儿园建筑设计规范 JGJ39-87(31) 商店建筑设计规范 JGJ48-88(32) 饮食建筑设计规范 JGJ64-89(33) 特殊教育学校建筑设计规范 JGJ76-2003(34) 文化馆建筑设计规范 JGJ41-87(35) 图书馆建筑设计规范 JGJ38-99(36) 档案馆建筑设计规范 JGJ25-2000(37) 电影院建筑设计规范 JGJ58-88(38) 剧场建筑设计规范 JGJ57-20005(39) 博物馆建筑设计规范 JGJ66-91(40) 疗养院建筑设计规范 JGJ40-87(41) 体育建筑设计规范 JGJ31-2003(42) 综合医院建筑设计规范 JGJ49-88(43) 医院洁净手术部建筑技术规范 GB50333-2002(44) 旅馆建筑设计规范 JGJ62-90(45) 科学实验建筑设计规范 JGJ91-93(46) 汽车库建筑设计规范 JGJ100-98(47) 汽车客运站建筑设计规范 JGJ60-99(48) 港口客运站建筑设计规范 JGJ86-92(49) 电子计算机机房设计规范 GB50174-93(50) 殡仪馆建筑设计规范 JGJ124-99(51) 洁净厂房设计规范 GB50073-2001(52) 看守所建筑设计规范 JGJ127-2000(53) 监狱建设标准 JB03-04(54) 游泳场所卫生标准 GB9667-1996(55) 水上游乐设施通用技术条件 GB18168-2000(56) 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002(57) 建筑采暖卫生与煤气工程质量检验评定标准 GBJ302-88(58) 建筑给水钢塑复合管管道工程技术规程6CECS125:2001(59) 建筑给水薄壁不锈钢管管道工程技术规程 CECS153:2003(60) 建筑给水超薄壁不锈钢塑料复合管管道工程技术规程 CECS135:2002(61) 建筑给水铜管管道工程技术规程 CECS171:2004(62) 建筑给水铜管管道工程技术规程 DBJ/CT511-2001(63) 建筑给水铜管管道工程技术规程 DBJ/T01-67-2002(64) 建筑给水铝塑复合管管道工程技术规程 CECS105:2000(65) 建筑给水铝塑复合管道工程技术规程 DBJ/CT506-2000(66) 建筑给水无缝铝合金衬塑管道工程技术规程 DBJ/CT505-2000(67) 建筑给水硬聚氯乙烯管管道工程技术规程 CECS41:2004(68) 建筑给水氯化聚氯乙烯(PVC-C)管管道工程技术规程 CECS136:2002(69) 建筑给水聚乙烯类管道工程技术规程 CJJ/T29-98(70) 建筑给水交联聚乙烯(PE-X)管道工程技术规程 DBJ/CT503-99(71) 建筑给水聚丙烯管道工程技术规范 GB50349-20057序号规范、规程、标准名称规范、规程、标准号备注(72) 建筑给水聚丙烯管道(PP-R)工程技术规程 DBJ/CT501-2002(73) 建筑给水聚丁烯(PB)管道工程技术规程 DBJ/CT508-2000(74) 建筑排水柔性接口铸铁管管道工程技术规程 CECS168:2004(75) 承插式柔性抗振接口排水铸铁管工程技术规程 DBJ/CT507-2000(76) 建筑排水硬聚氯乙烯管道工程技术规程 CJJ/T29-98(77) 建筑排水中空壁消音硬聚氯乙烯管管道工程技术规程 CECS185:2005(78) 建筑排水用硬聚氯乙烯螺旋管管道工程技术规程 CECS94:2002(79) 高密度聚乙烯排水管道工程施工与验收技术规程 DBJ01-94-2005(80) 高层建筑排水硬聚氯乙烯管道工程技术规程 DB/TJ08-303-96(81) 建筑排水硬聚氯乙烯管道室外埋地工程技术规程 DB/TJ08-305-96(82) 屋面雨水排水硬聚氯乙烯管道工程技术规程8DBJ08-42-95(83) 城市住宅建筑综合布线系统工程设计规范 CECS119:2000(84) 住宅给水管道工程防冻保温技术规程 DBJ08-33-93(85) 燃油、燃气热水机组生活热水供应设计规程 CECS134:2002(86) 半即热式水加热器热水供应设计规程 CECS60:94(87) 建筑给水减压阀应用设计规程 CECS109:2000(88) 给水减压阀应用技术规程 DBJ/CT502-2002(89) 住宅厨房及相关设备基本参数 GB11228-89(90) 陶瓷砖和卫生陶瓷分类及术语 GB/T9195-1999(91) 家用燃气快速热水器安装及验收规程 CJJ12-99(92) 建筑排水金属管道工程积水规程 CJJ127-2009 2009.09.011(4 室外给水排水、泵房部分序号规范、规程、标准名称规范、规程、标准号备注(1) 室外给水设计规范 GB50013-2006(2)(来自: 小龙文档网:城市公共浴室设计规范) 城市给水工程规划规范 GB50282-98(3) 农村给水设计规范 CECS82:96(4) 村镇供水工程技术规范 SL310-20049(5) 工业给水系统可靠性设计规范 CECS93:97(6) 节水灌溉工程技术规范 GB/T50363-2006(7) 气压给水设计规范 CECS76:95(8) 管网叠压供水技术规程 DBJ13-70-2005(9) 泵站设计规范 GB/T50265-97(10) 压缩机、风机、泵安装工程施工及验收规范 GB50275-98(11) 水泵隔振技术规程 CECS59:94(12) 水文基本术语和符号标准 GB50095-98(13) 供水水文地质勘察规范 GB50027-2001(14) 城市供水水文地质勘察规范 CJJ16-88(15) 供水水文地质勘察遥感技术规程 CECS34:91(16) 供水管井技术规范 GB50296-99(17) 供水管井设计、施工及验收规范 CJJ10-86(18) 供水水文地质钻探与凿井操作规程 CJJ13-97(19) 防洪标准 GB50201-94(20) 城市防洪工程设计规范 CJJ50-92(21) 城市地下水动态观测规程 CJJ/T76-98(22) 室外排水设计规范 GB50014-2006(23) 城市排水工程规划规范 GB50318-2000(24) 污水泵站设计规程 DBJ08-23-91(25) 雨水泵站设计规程 DBJ08-22-9110(26) 城市排水泵站设计规程 DBJ08-22-2003(27) 合流制系统污水截流井设计规程 CECS91:97(28) 工业循环水冷却设计规范 GB/T50102-2003(29) 机械通风冷却塔工艺设计规范 GB/T50392-2006(30) 给水排水管道工程施工及验收规范 GB50268-2008新2009.05.01实施(31) 给水排水工程构筑物结构设计规范 GB50069-2002(32) 城市工程管线综合规划规范 GB50289-98(33) 城市地下管线探测技术规程 CJJ61-2003(34) 地下管线测绘规范 DGJ08-85-2000(35) 给水排水工程结构设计规范 GBJ69-84(36) 给水排水工程管道结构设计规范 GB50332-2002(37) 给水排水构筑物施工及验收规范 GBJ141-90(38) 给水排水钢筋混凝土水池结构设计规程 CECS138:2002(39) 给水排水工程水塔结构设计规程 CECS139:2002(40) 混凝土水池软弱地基处理设计规范 CECS86:96(41) 给水排水工程钢筋混凝土沉井结构设计规程 CECS137:2002(42) 给水排水工程混凝土构筑物变形缝设计规程 CECS117:2000(43) 市政排水管道工程施工及验收规程 DBJ08-220-9611(44) 市政排水构筑物施工及验收规程 DBJ08-224-96(45) 管道工程结构常用术语 CECS83:96(46) 工业金属管道设计规范 GB50316-2000(47) 工业金属管道工程施工及验收规范 GB50235-97(48) 输气管道工程设计规范 GB50251-2003(49) 北京市给水排水管道工程施工技术规程 DBJ01-47-2000(50) 北京市给水与排水工程施工安全技术规程 DBJ01-88-2005(51) 灌溉与排水工程设计规范 GB50288-99(52) 节水灌溉技术规范 SL207-98喷灌工程技术规范 GB/T 50085-2007(53) 微灌工程技术规范 SL103-95(54) 埋地硬聚氯乙烯(PVC-U)给水管道工程技术规程 CECS17:2000(55) 埋地聚乙烯给水管道工程技术规程 CJJ101-2004篇二:CECS最新规范目录1234篇三:普通卫生间设计规范12普通卫生间设计规范l 台盆u 高度: 850-1090(男性)810-910(女性)660-810(儿童)u 深度: 480-610(成人)400-450(儿童)530-660(较大空间)n 台盆前的活动空间:u 台盆宽度+ 680，约1220左右(无通道) u 台盆宽度+ 1220，约1830左右(有通道) n 搁板最高高度:(最低层搁板与台盆同高) u 1829(男性)u 1750(女性)l 浴缸u 宽度:520-680(内部宽度)u 长度:1670(可躺)u 高度:380-550n 浴缸边矮台(可供人坐)u 深度:300u 高度:450n 浴缸上搁板13u 距浴缸一侧距离:450-530u 高度:1310(最高)n 龙头:u 浴缸龙头高度:760-860u 花洒开关高度:1010-1270u 花洒高度:1820l 淋浴间n 门宽:610n 门前通道宽度:760(最少)n 宽度:910(最少)n 长度:1060(最少)+ 宽300、高380(座位)n 扶手高度:1010-1220n 花洒高度:1010-1270l 座便器u 前侧活动区宽:610(至少)u 两侧活动区宽:300-450，有手纸盒的一侧宽:300u 座便器一侧的搁板距离:座便器中心向一侧730之内n 手纸盒u 座便器前端向前300(装于座便器一侧墙上)u 高度:l 小便斗n 下口离地600以下l 隔断n 深度:1100以上(外开门)n 深度:1500以上(内开门)14n 宽度:800以上无障碍卫生间设计规范公共厕所的无障碍设计规范l 入口n 入口室处的地面坡度不应大于1:50。

《建筑给水排水设计规范》GBJ 15-88(1997年版)第一章总则第1.0.1条为保证建筑给水排水设计的质量，使设计符合适用、经济、安全、卫生等的基本要求，特制订本规范。

第1.0.2条建筑给水排水设计，应满足生活、生产和消防等要求，同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。

第1.0.3条本规范适用于工业与民用建筑给水排水设计，但设计下列工程时，还应按现行的有关专门规范或规定执行：一、湿陷性黄土、多年冻土和胀缩土等地区的建筑物；二、抗震设防烈度为10度的建筑物；三、矿泉水疗、人防建筑和有放射性的、遇水引起爆炸的生产工艺等，有特殊要求的给水排水和热水供应的设计。

第1.0.4条建筑给水排水工程设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。

第二章给水第一节用水定额和水压第2.1.1条住宅生活用水定额及小时变化系数，根据住宅类别、建筑标准、卫生器具完善程度和地区条件，应按表2.1.1确定。

住宅生活用水定额及小时变化系数表2.1.1注：当地对住宅生活用水定额有具体规定时，可按当地规定执行。

第2.1.2条集体宿舍、旅馆和其他公共建筑的生活用水定额及小时变化系数，根据卫生器具完善程度和地区条件，应按表2.1.2确定。

集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数表2.1.2注：①高等学校、幼儿园、托儿所为生活用水综合指标。

②集体宿舍、旅馆、招待所、医院、疗养院、休养所、办公楼、中小学校生活用水定额均不包括食堂、洗衣房的用水量。

医院、疗养院、休养所指病房生活用水。

③菜市场用水指地面冲洗用水。

④生活用水额定除包括主要用水对象用水外，还包括工作人员用水。

其中旅馆、招待所、宾馆生活用水定额包括客房服务员用水、不包括其他服务人员用水量。

⑤理发室包括洗毛巾用水。

⑥生活用水定额除包括冷水用水定额外，还包括热水用水定额和饮水定额。

第2.1.3条 工业企业建筑生活用水定额，应根据车间性质确定。

供水系统3．4．1 公共浴室的热源，应根据当地条件、耗热量大小等因素，按下列顺序选用：1 工业余热、废热、地热和太阳能；2 全年供热的城市热力管网；3 区域性锅炉房或合用锅炉房；4 专用锅炉房。

3．4．2 利用废热(废汽、烟气、高温废液等)作为热源时，应采取下列措施：1 加热设备应防腐，其构造应便于清除水垢和杂物；2 防止热源管道渗漏而污染水质；3 消除废汽压力波动；4 废汽应除油。

3．4．3 利用地热水作为热源或沐浴用水时，应视地热水的水温、水质、水量和水压状况，采取相应的技术措施，使处理后的地热水符合使用要求。

3．4．4 利用太阳能作为热源时，应根据当地气候条件和使用要求，配置辅助加热装置。

3．4．5 用热水锅炉直接制备热水的供水系统，应设置贮水罐，且冷水给水管应由贮水罐底部接入。

3．4．6 采用蒸汽直接加热的加热方式，宜用于开式热水供应系统，蒸汽中应不含油质及有毒物质，并应采用消音措施，控制噪音不高于允许值。

3．4．7 在设有高位热水箱的热水供应系统中，应设置冷水补给水箱。

3．4．8 热水箱溢流管管底标高，高于冷水箱最高水位标高的高差，不应小于0．1m。

3．4．9 在设有热水贮水罐或容积式水加热器的开式热水供应系统中，应设膨胀管。

膨胀管引至冷水箱，且其最高点标高应高于冷水箱溢流水位0．30m。

3．4．10 膨胀管上严禁装设阀门，当膨胀管有可能冻结时，应采取保温措施。

膨胀管的最小管径，宜按表3．4．10确定。

表3．4．10 膨胀管最小管径3．4．11 在闭式热水供应系统中，应设置安全阀或隔膜式压力膨胀罐。

安全阀应装设在锅炉或加热设备的顶部。

3．4．12 隔膜式压力膨胀罐应装设在加热设备与止回阀之间的冷水进水管或热水器回水管的分支管上。

其调节容积应大于热水供应系统内水加热后的最大膨胀量。

3．4．13 冷水箱有效容积应根据供水的保证程度确定，可采用0．5～1．5h的设计小时流量。

3．4．14 公共浴室淋浴宜采用带脚踏开关的双管系统、单管热水供应系统或其他节水型热水供应系统。

设计秒流量和耗热量计算3．5．1 公共浴室卫生器具给水额定流量、当量、支管管径和流出水头，应按表3．5．1确定。

表3．5．1 卫生器具给水的额定流量、当量、支管管径和流出水头注：① 表中括弧内的数值系在单独计算冷水或热水管道管径时采用；② 淋浴器所需流出水头按控制出流的启闭阀件前计算；③ 卫生器具给水配件所需流出水头有特殊要求时，其数值应按产品要求确定。

3．5．2 公共浴室的给水设计秒流量，应按浴室卫生器具设计秒流量与浴池补水秒流量之和计算。

3．5．3 公共浴室卫生器具给水设计秒流量，应按下式计算：式中 q g——计算管段的给水设计秒流量(L／s)；q o——同类型的一个卫生器具给水额定流量(L／s)，按表3．5．1采用；n o——同类型卫生器具数；b——卫生器具同时给水百分数，按表3．5．3采用。

表3．5．3 公共浴室卫生器具同时给水百分数3．5．4 当按式(3．5．3)计算的数值小于该管段上一个最大卫生器具的给水额定流量值时，应采用该管段的一个最大卫生器具的给水额定流量值作为设计秒流量。

3．5．5 公共浴室设计小时耗热量应按浴室卫生器具设计小时耗热量与浴池补充水设计小时耗热量之和计算。

3．5．6 浴室卫生器具设计小时耗热量，应按下式计算：式中 Q——设计小时耗热量(W)；q h——卫生器具热水的小时用水定额(L／h)；按表3．3．2采用；C——水的比热(J／kg·℃)；t r——热水温度(℃)，按表3．3．2采用；t1——冷水温度(℃)，按表3．3．2采用；b——卫生器具同时给水百分数，淋浴器、浴盆和洗脸盆均按100％计。

3．5．7 公共浴室卫生器具最大小时耗热量，应按下式计算：式中 Q m——最大小时耗热量(W)；q o——同类型的一个卫生器具给水额定流量(L／s)，按表3．5．1采用；b——卫生器具同时给水百分数，按表3．5．3采用。

3．5．8 浴池的设计小时耗热量，应按下式计算：式中 V——浴池容积(L)；T——浴池加热时间(h)，宜取1～3h；n o——同类型浴池的个数；b——同类型浴池同时加热百分数。

一、工程项目概况1、复旦大学江湾校区新建公共浴室，对浴室的生活热水供热设备和男女更衣室取暖设施等进行项目设计。

2、公共浴室生活热水部分具体情况如下：建筑总面积：1116㎡；一层为男浴室，二层为女浴室。

共设淋浴器160只；设计小时耗热量为3517kw,小时最大热水量55m3/h,热水温度60℃；热水系统要求：保证全天3小时集中洗浴时160只淋浴器同时正常使用；热水供水方式：定时供水(全天4小时)。

3、公共浴室采暖部分具体情况如下：采暖面积：男、女更衣室面积均为165㎡，总面积330㎡；更衣室层高2.7m；采暖方式：由设备供应商建议，并提供具体设计。

必须满足采暖的具体要求。

4、热源部分采用目前市场上比较流行的节能型加热设备——空气源热泵热水机组作为加热系统的主要加热设备。

为以后运行节约大量的能源。

二、总体设计思路：1、根据工程实际情况，我公司拟采用空气源热泵热水机组制备热水和提供采暖，按照“在确保满足全天热水用量的前提下，尽可能优化系统，节约初期的投资费用”的原则，在系统设计的时候充分考虑学校的使用要求和使用特征、上海的气候特征因素、热泵系统本身的特性相结合，优化配置、去除不必要的费用做到即保障了使用功能即用水的安全性，又做到了投资的经济合理性；2、在保障热水系统的供水前提下，我公司结合本公司的产品特性与以往的成熟经验，在热泵热水系统中增加采暖与空调制冷功能。

在冬季利用热泵制热采暖,水系统与生活热水独立,公共浴室的更衣室内采用地面辐射方式进行采暖，起到增加舒适性和节能的效果,在夏季利用热泵产生的冷气对公共浴室的更衣室进行制冷，提供免费的冷量；3、采用两套运行独立，又可以联合使用的热泵加热系统，一方面提高系统运行的可靠性，另一方面，大大提高了部分负荷的性能，即当生活热水使用量较少时只须启用一套加热系统；4、在使用量较少时，一方面可以通过启用一套加热系统来减少制热水量，另外还可以通过液位设置，控制制热水量，尽可能保证水箱内热水当天使用完，防止军团菌产生。

设备定额
5．2．1 每个沐浴设备负荷的床位(或衣柜)数，可按表5．2．1选用。

表5．2．1 每个沐浴设备负荷的床位(或衣柜)数
5．2．2 公共浴室每日最大洗浴人数，按下式计算：
式中 N——每日最大洗浴人数(个)；
t——每个浴者在浴室内平均停留时间(h)，根据浴室内设备完善程度和浴室类型确定，一般取0．5～1．0h；
T——浴室每天开放时间(h)；
n——浴室内的床位(或衣柜)数(个)。

5．2．3 团体公共浴室更衣间内设置衣柜时，淋浴间与更衣间的使用面积之比，宜采用1．0～0．9。

5．2．4 男浴池(包括温水池和热水池之和)的有效浴池面积，每平方米可同时负荷5～6个散床或衣柜。

5．2．5 公共浴室内为浴者服务的大便器数量，按表5．2．5确定。

表5．2．5 公共浴室内大便器设备数量
5．2．6 男浴室内宜分隔出一个设置有1～2个小便器的小间。

5．2．7 浴用毛巾应在消毒池内消毒；擦脸毛巾应用蒸汽消毒；拖鞋可用消毒池或紫外线消毒。

消毒设备的容量应根据最大洗浴人数确定。

卫生间给排水施工方案
在卫生间的装修施工中，排水施工方案是至关重要的环节之一。

一个合理的排
水方案不仅可以有效排除卫生间中的污水，还能避免日常使用过程中遇到的问题，如积水、异味等。

本文将介绍卫生间给排水的施工方案。

1. 排水管材料选择
排水管材料的选择直接关系到排水系统的使用寿命和性能。

一般情况下，卫生
间的排水管材料主要有PVC、PPR、PE等。

其中，PVC材料具有耐腐蚀、耐热性
好的特点，是比较常用的排水管材料之一。

2. 排水管道布置
在卫生间施工中，排水管道的布置需要合理设计，避免出现过长、过弯等现象。

一般情况下，排水管道宜采用坡度不小于1%的方式布置，以保证污水的顺畅排除。

3. 细节处理
在排水系统施工中，一些细节问题也需要引起重视。

比如，在排水管道连接处
要采用专业的连接件，确保连接牢固，避免漏水问题的发生。

同时，在排水口的安装处也需要保证地面平整，以确保排水不会受到阻碍。

4. 排水系统检测
排水施工完成后，需要进行排水系统的检测。

可以通过倒水测试等方式来检测
排水系统的性能和是否存在漏水等问题。

只有排水系统经过检测合格，才能保证卫生间的正常使用。

结语
卫生间给排水施工方案对于整个卫生间的使用质量至关重要。

通过选择合适的
排水管材料、合理的布置排水管道、注意细节处理和进行系统检测，可以保证排水系统的正常运行，避免日常使用中的问题发生。

希望本文的介绍可以帮助大家更好地了解卫生间给排水施工方案。
