球冠曝气器说明书

曝气器资料1、单孔膜曝气器概述：单孔膜曝气器是根据市场同类产品经过多次创新改进后研制出来的最新生物滤池曝气产品，此产品与其它同类产品相比，其主要创新之处在于：曝气支管不是传统的分段式与曝气器装配，而是采纳在单根超长连续直管上方直接开孔装配曝气器的，故而这种新式单孔膜曝气器与常规市场上的同类产品相比而言，拥有以下显著优点：更能确保管路系统的强度和稳定性，更能适应滤料的堆压；能有效减小管道系统空气阻力；安装简便快捷。

其主要组成部件有：单孔橡胶膜片、上管夹、下管夹、左固定卡、右固定卡，装配好后的单孔膜曝气器安装于滤砖和卵石层之上，膜片工作时根本不用担心滤料的堆压而影响其自由扩张，可安全的给附着于滤料上的微生物提供氧气，其运行方式既可连续运行也可间歇运行。

简介：在曝气生物滤池工艺中，为了提供微生物生存所需要的氧气，一般生物滤池一般采纳在滤池下部设有通风孔，依靠自然通风供氧，这样容易造成供气气压分布不均，出现短流、局部气堵现象，自然通风供氧受操纵于池内温度与气温之差，滤池高度，滤料空隙及风力，不能给滤池提供稳定、均匀的通风，曝气生物滤池通过向滤池的滤料层中强制通入空气来替代自然通气供氧，以完全提供生存在挂膜生物陶粒滤料上的微生物新陈代谢所需要足够的、稳定的氧份，来提高曝气生物滤池整体效果。

特点：不受池内温度与气温之差，不受滤池高度及挂膜生物陶粒滤料空隙率操纵，气泡直径小，而且气泡分布范围大，因曝气器出口有凹凸等分不易被堵塞，不怕挂膜生物陶粒滤料堆压。

结构：通气分管及支管采纳BS－UPVC塑料硬管，采纳BS制成，由上管夹、下管夹、单孔膜、BS固定调节支架等组成。

主要技术参数：水深4.5m氧利用率：22% 气量域值：0.20～0.45m3/h设计通气量：0.3 m3/h安装密度：36～49个/m2单孔直径：Ф1.0 mm单孔膜直径：Ф33mm空气配管规格：Ф25 mm空气的氧交换率：30%以上充氧能力：＞0.2kg/h单孔膜曝气器阻力损失:≤2.5KP安装高度：100～200 mm部件材质及使用寿命：上下管夹：BS（白色，无回料）左右固定卡：BS（白色，无回料）单孔膜：EPDM或硅橡胶调节支架：BS（白色，无回料）使用寿命：不少于10年安装及其它：1、在曝气生物滤池内先安装滤板、曝气生物滤池专用滤头，然后安装单孔膜曝气器，再倒入鹅卵石垫层（高度约200m），最后倒入挂膜生物陶粒滤料。

产品说明书1、产品名称盘式微孔曝气器（俗称曝气头）2、材质膜片材质有三元乙丙及硅胶膜片；膜片骨架支撑材质为ABS。

3、规格型号Φ215、Φ260。

4、产品简介微孔盘式曝气器设计成略凸起拱形面，采用ABS工程塑料为主体。

膜片具有表面抗腐蚀的专用进口橡胶，通过特殊加工制成，膜片开孔选用德国进口数控刀开孔，保证了孔的质量和精度。

曝气器在曝气时，主体盘面设计了四条送气槽，使进入的空气通过止回阀缓冲后，直接送至曝气器中央保证膜片一次性阻力轻松打卡。

膜片采用螺纹反锁机械化装配，确保膜片永不脱落。

在曝气器的底部设有止回阀装置，当管道系统停止供气时阻止混合液进入布气管，这样可避免支管内进入混合液而被堵塞。

5、产品优势与特点盘式微孔曝气器内安装有逆止阀，可以防止停气时污水倒灌；膜片使用寿命长，可使用5-8年；设计简单，价格低廉，性价比高；6、产品技术参数序号规格型号服务面积（m3/h.个）通气量（m3/h.个）备注1 Φ215、产品图片8、工程实地图片9、安装程序介绍将所有管道按图纸下料裁管，并将管道摆放至图纸所示位置；根据曝气器及各曝气支管位置在管道上画线，粘接马鞍座及代三通；粘接完毕后放置一天左右，待胶水凝固后开孔（粘接时需多摁一会，使管件与管道完全粘接）；将主管道定位，抄水平，将可调支架放置最低位置，根据现场情况确定是否用膨胀螺丝固定；将所有支管路安装可调支架，不粘胶，将所有支管路装配到位，调整所有可调支架的高度，（不需要固定）；在每根支管上安装几个曝气头，观察水平；每个环路的所有管道确保都在一条水平线上，环路之间也要求在一个平面上，将每根支管与主管代三通及环路支管用直尺画线，线尽可能画长一点；将每个环路拆开；将管道擦干净，抹胶，安装管道；将支管上可调支架固定打眼，安膨胀螺丝：安装曝气器。

10、售后与保养、微孔曝气器常见故障及解决方法序故障现象故障原因解决方法号1 局部曝气不均匀曝气器堵塞对膜片进行清洗或更换曝气器2 有部分冒大水泡管件粘接漏气检查粘接点，重新灌胶或粘接3 有曝气器不曝气曝气器没打孔更换曝气器4 曝气器脱落曝气器没拧紧重新拧紧曝气器5 曝气水花有大有小可调支架没调平重新调平可调支架、日常维修、试验和更换部件的手续和步骤：每日巡视曝气池，并严格按操作规程操作，发现有曝气不均匀和局部大气泡现象，应按本维护手册中上一条分析故障原因和排除故障。

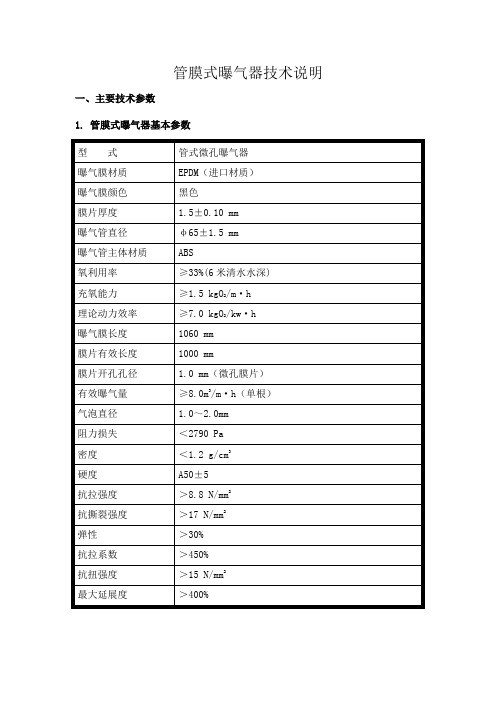

管膜式曝气器技术说明一、主要技术参数1.管膜式曝气器基本参数2.使用情况基本参数二、主要结构及技术要求（1）曝气膜采用进口三元乙丙橡胶（EPDM），膜片1.5±0.10 mm，比重＜1.2 g/cm3。

膜片应具有耐热、耐臭氧、耐气候、化学稳定性好等特点，抗拉强度：﹥8.8 N/mm2；抗撕裂强度应大于17 N/ mm2，弹性应大于30%，抗拉系数应大于450%，抗扭强度应大于15 N/mm2。

最大延展度应大于400%；撕裂强度应大于9N/mm2；硬度：50±5 Shore -A。

（2）曝气膜气孔要求采用激光打孔，开孔数量约16500个/支，曝气器必须布气均匀、气泡细密，气孔密度应满足使用要求。

同时要求其无堵塞、无倒灌以及无腐蚀等问题。

（3）管膜式微孔曝气器应适应间歇性运行，间歇性运行时，空气的出口孔应可根据曝气过程中所需的空气来进行开启或闭合。

在任何情况下都应避免废水进入曝气管道系统。

曝气器还必须提供清洗、维护及冷凝水排放系统装置。

（4）冷凝水排放系统每根竖管必须安置一套冷凝水排放装置，用于排出管道内积水。

该装置由一根DN25管插入空气支管底部，应用气提原理将湿气排除。

细管沿竖管通至水面上部，由手动阀门控制排除冷凝水。

（5）膜片支撑管及进气分管要求采用优质的ABS管。

曝气器整体使用寿命应大于5年，所有管膜式曝气器的材料及附件均应适合污水的腐蚀环境。

在支管间应用柔性伸缩节连接来承受由于水池排空而产生的变化。

（6）空气连接管的螺栓和支撑件，高度是可调的，在曝气支管安装后高度误差值为正负10mm。

固定件应有足够的锚定力，防止由于浮力而使空气管道浮起。

（7）连接方式曝气管与通气管连接采用卡式接口，不接受螺纹连接的方式。

（8）调节支架空气分配管采用特定调节支架固定于池底，该支架能够满足上下调节以弥补土建池底不平带来的误差，同时还能够前后调节以防止热胀冷缩所带来的对管道的损坏。

（9）所有构件应有足够的强度、稳定性和刚度且适合本安装的运行条件，并方便检修和调整，同时应采取措施消除浮力。

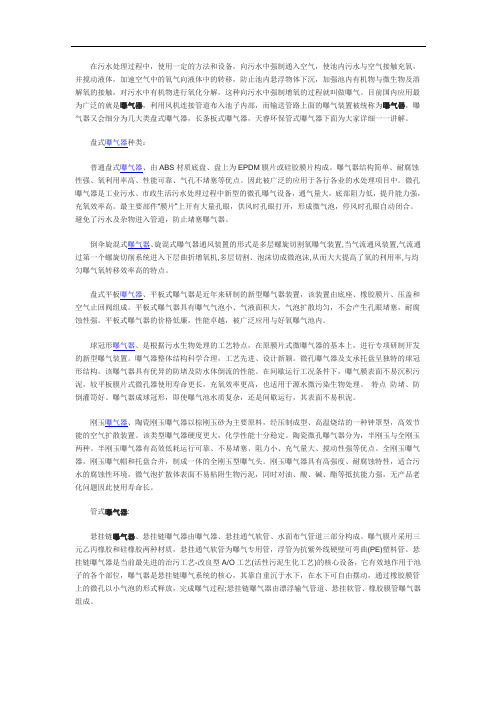

在污水处理过程中，使用一定的方法和设备，向污水中强制通入空气，使池内污水与空气接触充氧，并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮物体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，这种向污水中强制增氧的过程就叫做曝气。

目前国内应用最为广泛的就是曝气器，利用风机连接管道布入池子内部，而输送管路上面的曝气装置被统称为曝气器，曝气器又会细分为几大类盘式曝气器，长条板式曝气器，天睿环保管式曝气器下面为大家详细一一讲解。

盘式曝气器种类：普通盘式曝气器、由ABS材质底盘、盘上为EPDM膜片或硅胶膜片构成。

曝气器结构简单、耐腐蚀性强、氧利用率高、性能可靠、气孔不堵塞等优点。

因此被广泛的应用于各行各业的水处理项目中。

微孔曝气器是工业污水、市政生活污水处理过程中新型的微孔曝气设备，通气量大，底部阻力低，提升能力强，充氧效率高。

最主要部件“膜片”上开有大量孔眼，供风时孔眼打开，形成微气泡，停风时孔眼自动闭合。

避免了污水及杂物进入管道，防止堵塞曝气器。

倒伞旋混式曝气器、旋混式曝气器通风装置的形式是多层螺旋切割氧曝气装置,当气流通风装置,气流通过第一个螺旋切削系统进入下层曲折增氧机,多层切割、泡沫切成微泡沫,从而大大提高了氧的利用率,与均匀曝气氧转移效率高的特点。

盘式平板曝气器、平板式曝气器是近年来研制的新型曝气器装置，该装置由底座、橡胶膜片、压盖和空气止回阀组成。

平板式曝气器具有曝气气泡小、气液面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强。

平板式曝气器的价格低廉，性能卓越，被广泛应用与好氧曝气池内。

球冠形曝气器、是根据污水生物处理的工艺特点，在原膜片式微曝气器的基本上，进行专项研制开发的新型曝气装置。

曝气器整体结构科学合理，工艺先进、设计新颖。

微孔曝气器及支承托盘呈独特的球冠形结构。

该曝气器具有优异的防堵及防水体倒流的性能。

在间歇运行工况条件下，曝气膜表面不易沉积污泥，较平板膜片式微孔器使用寿命更长，充氧效率更高，也适用于源水微污染生物处理。

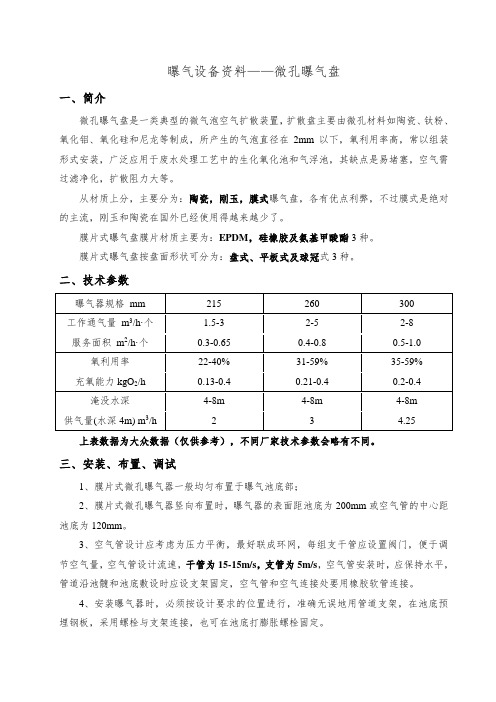

曝气设备资料——微孔曝气盘一、简介微孔曝气盘是一类典型的微气泡空气扩散装置，扩散盘主要由微孔材料如陶瓷、钛粉、氧化铝、氧化硅和尼龙等制成，所产生的气泡直径在2mm以下，氧利用率高，常以组装形式安装，广泛应用于废水处理工艺中的生化氧化池和气浮池，其缺点是易堵塞，空气需过滤净化，扩散阻力大等。

从材质上分，主要分为：陶瓷，刚玉，膜式曝气盘，各有优点利弊，不过膜式是绝对的主流，刚玉和陶瓷在国外已经使用得越来越少了。

膜片式曝气盘膜片材质主要为：EPDM，硅橡胶及氨基甲酸酯3种。

膜片式曝气盘按盘面形状可分为：盘式、平板式及球冠式3种。

二、技术参数上表数据为大众数据（仅供参考），不同厂家技术参数会略有不同。

三、安装、布置、调试1、膜片式微孔曝气器一般均匀布置于曝气池底部；2、膜片式微孔曝气器竖向布置时，曝气器的表面距池底为200mm或空气管的中心距池底为120mm。

3、空气管设计应考虑为压力平衡，最好联成环网，每组支干管应设置阀门，便于调节空气量，空气管设计流速，干管为15-15m/s，支管为5m/s，空气管安装时，应保持水平，管道沿池髓和池底敷设时应设支架固定，空气管和空气连接处要用橡胶软管连接。

4、安装曝气器时，必须按设计要求的位置进行，准确无误地用管道支架，在池底预埋钢板，采用螺栓与支架连接，也可在池底打膨胀螺栓固定。

四、安装程序1、审核安装施工图；审核现场水池尺寸是否与施工图一致；2.、根据现场情况与图纸放线；按线打膨胀螺栓，安装可调管支架；根据图纸尺寸开始切管下料；4、中间进气主管定位，将配套的四通或代三通粘接好（注意：一定要横平竖直）；5、根据图纸上曝气器的位置在支管上放线、开孔，开孔大小一般为5-8mm，根据具体的曝气器型号确定；（打孔后的碎屑一定要清理干净，不得留在管路中）6、把支管放在可调管支架上，与中间的进气主管粘接在一起（注意：支管上打好的孔一定要垂直向上）；7、把两侧边管的三通接口、弯头接口与支管的管口粘接在一起。

管式盘式一体曝气器技术说明
一、适用范围
BPE·G高分子管式盘式一体曝气器适用于城市污水处理厂的生化曝气。

二、设备特点
➢BPE·G 高分子管式盘式一体曝气器曝气阻力≤250mmH2O;
➢孔隙率≥80%，空隙均匀，比橡胶膜可节能15%。

氧利用率≥41%;动力效率≥9kgO2/（kW·h）（6m 水深）;
➢曝气孔径稳定，不随压力而变化;
➢曝气单元下半部分时有自动排除冷凝水功能，使管线的有效通气量得到保障，并防止开启风机时产生水锤的可能。

三、设备技术参数及外形图
BPE·G高分子管式盘式一体曝气器的技术参数见表4-4，外形及结构见图4-6、图4-7。

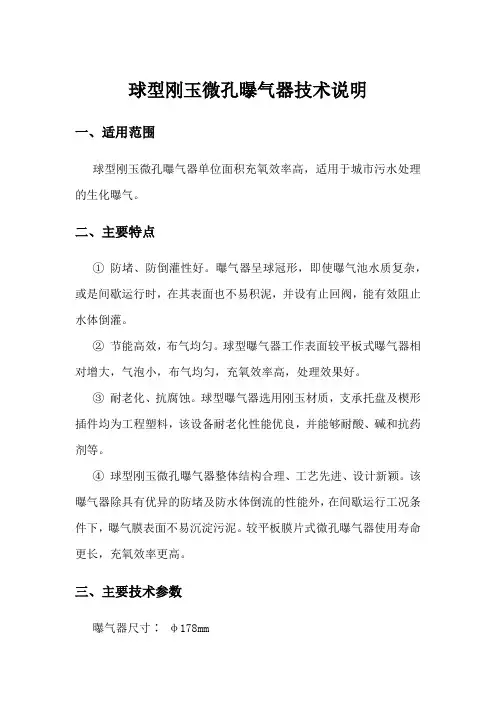

球型刚玉微孔曝气器技术说明
一、适用范围
球型刚玉微孔曝气器单位面积充氧效率高，适用于城市污水处理的生化曝气。

二、主要特点
①防堵、防倒灌性好。

曝气器呈球冠形，即使曝气池水质复杂，或是间歇运行时，在其表面也不易积泥，并设有止回阀，能有效阻止水体倒灌。

②节能高效，布气均匀。

球型曝气器工作表面较平板式曝气器相对增大，气泡小，布气均匀，充氧效率高，处理效果好。

③耐老化、抗腐蚀。

球型曝气器选用刚玉材质，支承托盘及楔形插件均为工程塑料，该设备耐老化性能优良，并能够耐酸、碱和抗药剂等。

④球型刚玉微孔曝气器整体结构合理、工艺先进、设计新颖。

该曝气器除具有优异的防堵及防水体倒流的性能外，在间歇运行工况条件下，曝气膜表面不易沉淀污泥。

较平板膜片式微孔曝气器使用寿命更长，充氧效率更高。

三、主要技术参数
曝气器尺寸∶φ178mm
氧利用率∶ 21%～34%
曝气器阻力损失∶≤3000Pa
适用工作通气量∶3～5m³/（h·个）
充氧能力∶ >0.22～0.27kgO2/（m³·h）
服务面积∶ 0.3～0.5m²/个
充氧动力效率∶4.5～7.5kgOz/（kW·h）（4）设备外形
球形刚玉微孔曝气器外形见图 4-3。

见图4-3 球形刚玉微孔曝气器。

HD200 型EPDM 膜盘式微孔曝气器设备技术性能说明书1、产品组成及系统概述（1）产品名称：EPDM 膜盘式微孔曝气器（2）规格型号：HD200（3）结构类型与组成：曝气器结构类型为圆盘型，由曝气盘微孔橡胶膜、曝气器托盘等组成，是一种高效率的充氧设备。

橡胶膜片材料为EPDM。

橡胶膜片为圆盘型，牢固地安装在其托盘内。

橡胶膜片上开有微孔，膜表面小工字形的细孔以螺旋圆周向的开孔方式排列，既可以使曝气器排出的气泡直径维持在 1.0-2.0mm 之内，又可以相对减小曝气器的阻力。

在整个服务范围内保证能满足充氧的要求和池内布气的均匀性要求。

橡胶膜片中间区域为非开孔区，并特别设计成自闭和加厚结构，当停止曝气时，在水压的作用下，将通气孔密封关闭，有效地防止了污水回流和磨损。

（4）产品功能：产品通压缩空气时受气体压迫，橡胶膜片上的微孔自行扩张向池内充氧，气泡经微孔切割而变小。

气泡随通气量的大小可自行微调直径，从而得到较好的充氧效果。

橡胶膜周边密封固定圈和O 型环的设计，保证了橡胶膜片和固定盘之间的气密性。

当通气量增大时，密封能力也随之增强，有效地防止了空气泄漏。

当曝气停止时，由于曝气器膜片的回弹性，膜片中心非打孔加厚区域自动贴紧支撑盘，起到自闭止回功能，橡胶膜片上的微孔也会自行关闭，污水不会进入到曝气器和管路系统中，同时更可以防止污泥堵塞。

较长时间停止曝气后，仍能正常曝气。

曝气器与空气分配管通过专用橡胶适配器（Grommet）内的螺纹连接，方便曝气系统的联结与拆卸，更便于维修与更换。

同时专用橡胶适配器在螺纹拧紧后具有密封功能和防震功能，保证曝气器与通气管路之间联结牢固、密封可靠。

（5）橡胶膜片制造厂商：德国****集团公司（Jaeger Group），是全世界最大的微孔橡胶曝气膜片生产厂商，年均生产各种规格的微孔橡胶膜片100 万套以上，在全世界范围内拥有十七家分销商和分公司，其微孔橡胶曝气膜产品为国际著名品牌。
