内存条颗粒测试的方法

内存压力测试是一种评估计算机内存稳定性和可靠性的方法。

以下是进行内存压力测试的步骤：
1. 准备软件：选择一款适合的内存压力测试软件，例如Memtest86+。

这个软件可以在Windows、Linux 和Mac OS 等操作系统上运行。

2. 下载和安装软件：从官方网站或可信的软件仓库下载Memtest86+ 软件，并按照提示进行安装。

3. 运行软件：插入Memtest86+ 启动盘或启动设备，重启计算机。

在BIOS 启动菜单中选择从Memtest86+ 启动，然后按照屏幕上的提示进行操作。

4. 进行测试：在Memtest86+ 软件界面中，选择适合的测试选项（例如标准测试或高级测试），然后点击开始按钮开始测试。

测试过程可能需要一段时间，具体取决于计算机的性能和内存容量。

5. 分析结果：测试完成后，Memtest86+ 会显示测试结果。

检查是否有内存错误或问题，如果有，则可能需要更换有问题的内存条或进行其他修复措施。

请注意，内存压力测试只是一种评估内存稳定性的方法，不能保证完全避免内存问题。

因此，在测试通过后，仍然需要保持定期的硬件维护和备份重要数据，以确保计算机的稳定性和可靠性。

01234567 89ABCDEF 01234567 89ABCDEF 01234567 89ABCDEF 01234567 89AB CDEF1 2 3 45 6 7 8闪动的一排测试数字代表内存8颗粒的测试情况。

从左至右，0-7代表第一区域，8-F代表第二区域;0-7代表第三区域,8-F代表第四区域;……依次代表内存条的8颗颗粒。

⒈DDR8位与16位的单面测法:⑴. 0-7(1 )区域如果出现乱码,代表这根DDR内存条的第1颗粒已经损坏⑵. 8-F(2 )区域如果出现乱码,代表这根DDR内存条的第2颗粒已经损坏⑶. 0-7(3 )区域如果出现乱码,代表这根DDR内存条的第3颗粒已经损坏⑷. 8-F(4 )区域如果出现乱码,代表这根DDR内存条的第4颗粒已经损坏⑸. 0-7(5 )区域如果出现乱码,代表这根DDR内存条的第5颗粒已经损坏⑹. 8-F(6 )区域如果出现乱码,代表这根DDR内存条的第6颗粒已经损坏⑺. 0-7(7 )区域如果出现乱码,代表这根DDR内存条的第7颗粒已经损坏⑻. 8-F(8 )区域如果出现乱码,代表这根DDR内存条的第8颗粒已经损坏注意:DDR的颗粒排列循序是1-2-3-4-5-6-7-8⒉如果你是128M的双面DDR内存,如以上显示界面图:1-16M ----------------------------------------------------------------------------16-32M ------------------------------------------------------------------32-48M --------------------------------------------------------------------------------------------48-64M-----------------------------------------------------------------------------------------------从1M到64M的上面的4根虚线上出现乱码的话,说明这根内存的的第一面的颗粒有问题(判断哪个颗粒的好坏按照以上的说明)64-80M ------------------------------------------------------------------------------------------------- 80-96M ------------------------------------------------------------------------------------------------ 96-112M----------------------------------------------------------------------------------------------112-128M----------------------------------------------------------------------------------------------- 从64M到128M的上面的4根虚线上出现乱码的话,说明这根内存的的第二面的颗粒有问题(判断哪个颗粒的好坏按照以上的说明)意:在内存的PCB板上的两边标着1与92的代表第一面，93与184的代表第二面。

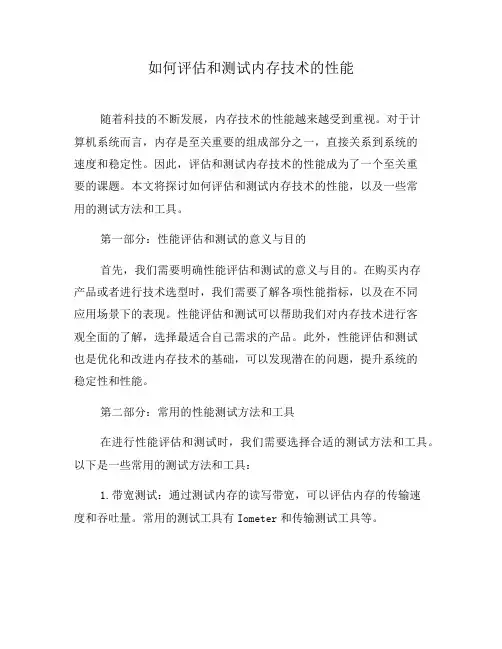

如何评估和测试内存技术的性能随着科技的不断发展，内存技术的性能越来越受到重视。

对于计算机系统而言，内存是至关重要的组成部分之一，直接关系到系统的速度和稳定性。

因此，评估和测试内存技术的性能成为了一个至关重要的课题。

本文将探讨如何评估和测试内存技术的性能，以及一些常用的测试方法和工具。

第一部分：性能评估和测试的意义与目的首先，我们需要明确性能评估和测试的意义与目的。

在购买内存产品或者进行技术选型时，我们需要了解各项性能指标，以及在不同应用场景下的表现。

性能评估和测试可以帮助我们对内存技术进行客观全面的了解，选择最适合自己需求的产品。

此外，性能评估和测试也是优化和改进内存技术的基础，可以发现潜在的问题，提升系统的稳定性和性能。

第二部分：常用的性能测试方法和工具在进行性能评估和测试时，我们需要选择合适的测试方法和工具。

以下是一些常用的测试方法和工具：1.带宽测试：通过测试内存的读写带宽，可以评估内存的传输速度和吞吐量。

常用的测试工具有Iometer和传输测试工具等。

2.延迟测试：内存延迟是指从发出请求到获取数据的时间间隔。

通过测试内存的延迟，可以了解内存响应速度的快慢。

常用的测试工具有Aida64和Memtest等。

3.故障测试：内存故障可能导致系统奔溃或者数据丢失，所以故障测试非常重要。

通过测试内存的稳定性和容错能力，可以准确评估内存的可靠性。

Memtest86和Prime95是常用的故障测试工具。

4.功耗测试：内存的功耗也是需要考虑的因素之一。

通过测试内存的功耗，可以了解其在不同工作负荷下的能效表现。

常用的测试工具有DRAM Power和SPECpower等。

第三部分：设计合理的测试方案为了确保测试结果的可靠性和准确性，我们需要设计合理的测试方案。

以下是一些设计方案的建议：1.选择恰当的测试数据和负载：测试数据应当充分涵盖真实应用场景，同时负载应当能够模拟真实的工作压力。

这样可以更真实地反映内存技术的性能。

教你怎么查看内存条的大小你拿到一条内存的时候，能看出它的容量吗？虽然我们可以把它插到机器上测试出来，但对于一个内行人来说，看一眼就能知道内存条的大小显然是有意义的，并且并不难做到。

通过查验内存颗粒的型号，我们就可以计算出内存的容量。

虽然目前生产内存条的厂商有许多，但能生产内存颗粒、并且能够占领市场的厂家相对来说就不多了，国内市场上主流内存条所用的内存颗粒，主要是一些国际性的大厂所生产。

下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。

三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多，在市场上有很高的占有率。

由于其产品线庞大，所以三星内存颗粒的命名规则非常复杂。

三星内存颗粒的型号采用一个16位数字编码命名的。

这其中用户更关心的是内存容量和工作速率的识别，所以我们重点介绍这两部分的含义。

编码规则：K 4 X X X X X X X X - X X X X X主要含义：第1位——芯片功能K，代表是内存芯片。

第2位——芯片类型4，代表DRAM。

第3位——芯片的更进一步的类型说明，S代表SDRAM、H代表DDR、G代表SGRAM。

第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。

64、62、63、65、66、67、6A代表64Mbit的容量；28、27、2A代表128Mbit的容量；56、55、57、5A 代表256Mbit的容量；51代表512Mbit的容量。

第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。

第11位——连线“-”。

第14、15位——芯片的速率，如60为6ns；70为 7ns；7B为7.5ns (CL=3)；7C为7.5ns (CL=2) ；80为 8ns；10 为10ns (66MHz)。

知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。

例如一条三星DDR内存，使用18片SAMSUNG K4H280838B-TCB0颗粒封装。

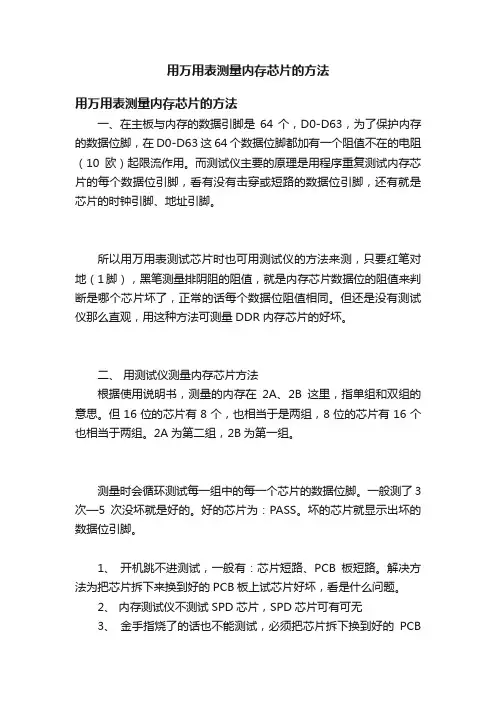

用万用表测量内存芯片的方法
用万用表测量内存芯片的方法
一、在主板与内存的数据引脚是64个，D0-D63，为了保护内存的数据位脚，在D0-D63这64个数据位脚都加有一个阻值不在的电阻（10欧）起限流作用。

而测试仪主要的原理是用程序重复测试内存芯片的每个数据位引脚，看有没有击穿或短路的数据位引脚，还有就是芯片的时钟引脚、地址引脚。

所以用万用表测试芯片时也可用测试仪的方法来测，只要红笔对地（1脚），黑笔测量排阴阻的阻值，就是内存芯片数据位的阻值来判断是哪个芯片坏了，正常的话每个数据位阻值相同。

但还是没有测试仪那么直观，用这种方法可测量DDR内存芯片的好坏。

二、用测试仪测量内存芯片方法
根据使用说明书，测量的内存在2A、2B这里，指单组和双组的意思。

但16位的芯片有8个，也相当于是两组，8位的芯片有16个也相当于两组。

2A为第二组，2B为第一组。

测量时会循环测试每一组中的每一个芯片的数据位脚。

一般测了3次—5次没坏就是好的。

好的芯片为：PASS。

坏的芯片就显示出坏的数据位引脚。

1、开机跳不进测试，一般有：芯片短路、PCB板短路。

解决方法为把芯片拆下来换到好的PCB板上试芯片好坏，看是什么问题。

2、内存测试仪不测试SPD芯片，SPD芯片可有可无
3、金手指烧了的话也不能测试，必须把芯片拆下换到好的PCB
板上试芯片好坏。

将各种硬件进行组装之后，我们成功地在该平台上安装了Windows Vista SP1中文旗舰版操作系统，并安装了相关测试软件。

为了令测试更具有普遍意义，部分测试只采用了基本的默认设置，而且处理器并未超频。

好！现在我们就正式进入测试环节。

CPU－Z测试Windows Vista操作系统安装好以后，从计算机右键属性里可以看到系统的大致信息。

Windows 版本为Windows Vista Ultimate SP1，不过系统尚不能完全认出处理器型号，显示为@ 0000 @ 3.20GHz，内存容量3GB，系统类型为32位操作系统。

如果用CPU－Z 1.46版测试的话，虽然软件已经可以认出处理器代号为Bloomfield，支持Socket 1366 LGA插槽，也能够正确识别出L3缓存等参数，但是处理器名称一栏只会显示Intel Processor。

不过如果用CPU－Z 1.48版查看的话，软件已经可以成功识别出英特尔Core i7 Extreme 965处理器，Core i7新图标看上去相当赏心悦目。

Core i7 Extreme 965采用45纳米制程，默认核心电压为1.165V，支持MMX、SSE、SSE2、SSE3、SSSE3、SSE4.1、SSE4.2以及EM64T等指令集。

Core i7处理器可以支持“Turbo Mode”技术——英特尔智能加速技术，所以处理器可以独立控制每个核心的电压和频率，也能为内存控制器、I/0单元以及缓存独立控制电压，从而可以在空载或者非满载情况下，让部分核心休息实现智能省电的功能，同时把富余的提速能力加到正在运行的核心上。

“Turbo Mode”是Nehalem微架构的独特创新技术。

从CPU－Z软件截图上可以看出，默认情况下Core i7 Extreme 965会自动调整倍频，如上图所示此时处理器倍频仅为12倍，总线频率133.3MHz，处理器核心频率仅为1599.7MHz。

看外表怎么辨别内存条的大小很多人走知道怎么通过电脑查看内存条的大小，那么你知道怎样看外表辨别内存条的大小。

不知道的话跟着店铺一起来学习了解看外表辨别内存条的大小的方法。

怎样看外表辨别内存条的大小内存条可以通过查看内存颗粒的型号来确认其容量大小。

下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。

三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多，在市场上有很高的占有率。

由于其产品线庞大，所以三星内存颗粒的命名规则非常复杂。

三星内存颗粒的型号采用一个16位数字编码命名的。

这其中用户更关心的是内存容量和工作速率的识别，所以我们重点介绍这两部分的含义。

编码规则：K 4 X X X X X X X X - X X X X X主要含义：第1位——芯片功能K，代表是内存芯片。

第2位——芯片类型4，代表DRAM。

第3位——芯片的更进一步的类型说明，S代表SDRAM、H代表DDR、G代表SGRAM。

第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。

64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit的容量;56、55、57、5A 代表256Mbit的容量;51代表512Mbit的容量。

第6、7位——数据线引脚个数，08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。

第11位——连线“-”。

第14、15位——芯片的速率，如60为6ns;70为 7ns;7B为7.5ns (CL=3);7C为7.5ns (CL=2) ;80为 8ns;10 为10ns (66MHz)。

知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。

例如一条三星DDR内存，使用18片SAMSUNG K4H280838B-TCB0颗粒封装。

颗粒编号第4、5位“28”代表该颗粒是128Mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128Mbits(兆数位) × 16片/8bits=256MB(兆字节)。

如何评估和测试内存技术的性能引言：内存技术在计算机领域发挥着至关重要的作用。

对于计算机硬件厂商和软件开发者来说，评估和测试内存技术的性能是确保系统稳定和高效运行的关键。

本文将探讨一些用于评估和测试内存技术性能的方法和指标。

一、内存性能测试方法为了评估内存技术的性能，我们需要使用一些专门的测试方法和工具。

以下是几种常用的内存性能测试方法：1. 吞吐量测试：通过检测内存模块在单位时间内能够传输的数据量，来评估内存技术的吞吐量。

这可以帮助我们了解内存模块的数据传输效率和速度。

2. 延迟测试：延迟是指CPU向内存请求数据并接收到响应所需的时间。

通过测试延迟，可以评估内存技术的响应速度和效率。

常见的测试方法包括读写延迟测试和随机访问延迟测试。

3. 带宽测试：带宽是指内存模块在单位时间内能够传输的最大数据量。

通过带宽测试，可以了解内存技术在大数据传输方面的表现。

常见的测试方法包括顺序读写带宽测试和随机读写带宽测试。

4. 容量测试：容量是指内存模块能够存储的数据量。

通过测试内存模块的容量，可以评估内存技术的存储能力和可靠性。

二、内存性能指标除了测试方法外，我们还需要了解一些常用的内存性能指标，以便更好地评估内存技术的性能。

1. 时钟频率：时钟频率是指内存模块的工作频率，以MHz为单位。

较高的时钟频率通常表示内存模块具有更快的数据传输速度。

2. CAS延迟：CAS延迟是指内存模块在接收到读/写命令后开始响应所需的时间，以时钟周期计算。

较低的CAS延迟通常表示内存模块具有更快的响应速度。

3. 操作带宽：操作带宽是指内存模块在单位时间内完成读取或写入操作的数据量。

较高的操作带宽表示内存模块具有更高的数据传输效率。

4. 芯片容量：芯片容量是指内存模块单个芯片能够存储的数据量。

较高的芯片容量通常表示内存模块具有更高的存储容量。

三、内存性能评估在进行内存性能测试和评估时，可以采用以下方法：1. 对比分析：通过将不同厂商或不同规格的内存模块进行对比测试，了解不同内存技术之间的性能差异。

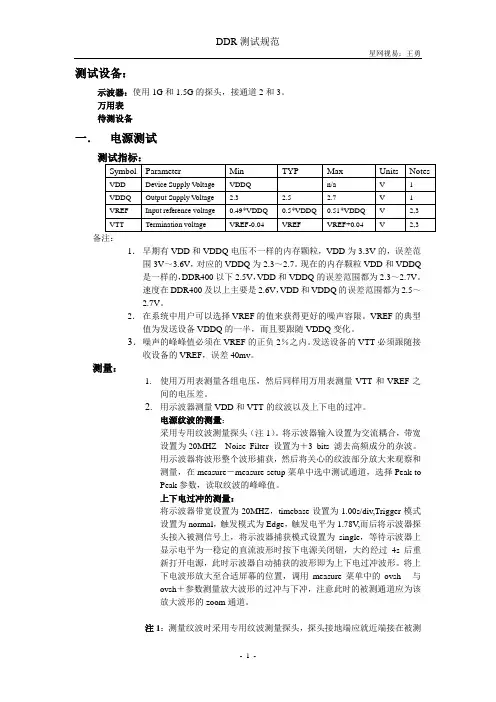

测试设备：示波器：使用1G和1.5G的探头，接通道2和3。

万用表待测设备一．电源测试1．早期有VDD和VDDQ电压不一样的内存颗粒，VDD为3.3V的，误差范围3V～3.6V，对应的VDDQ为2.3～2.7。

现在的内存颗粒VDD和VDDQ是一样的，DDR400以下2.5V，VDD和VDDQ的误差范围都为2.3～2.7V。

速度在DDR400及以上主要是2.6V，VDD和VDDQ的误差范围都为2.5～2.7V。

2．在系统中用户可以选择VREF的值来获得更好的噪声容限。

VREF的典型值为发送设备VDDQ的一半，而且要跟随VDDQ变化。

3．噪声的峰峰值必须在VREF的正负2％之内。

发送设备的VTT必须跟随接收设备的VREF，误差40mv。

测量：1.使用万用表测量各组电压，然后同样用万用表测量VTT和VREF之间的电压差。

2.用示波器测量VDD和VTT的纹波以及上下电的过冲。

电源纹波的测量：采用专用纹波测量探头（注1）。

将示波器输入设置为交流耦合，带宽设置为20MHZ Noise Filter 设置为＋3 bits 滤去高频成分的杂波。

用示波器将波形整个波形捕获，然后将关心的纹波部分放大来观察和测量，在measure－measure setup菜单中选中测试通道，选择Peak toPeak参数，读取纹波的峰峰值。

上下电过冲的测量：将示波器带宽设置为20MHZ，timebase设置为1.00s/div,Trigger模式设置为normal，触发模式为Edge，触发电平为1.78V,而后将示波器探头接入被测信号上，将示波器捕获模式设置为single，等待示波器上显示电平为一稳定的直流波形时按下电源关闭钮，大约经过4s后重新打开电源，此时示波器自动捕获的波形即为上下电过冲波形。

将上下电波形放大至合适屏幕的位置，调用measure菜单中的ovsh- 与ovsh＋参数测量放大波形的过冲与下冲，注意此时的被测通道应为该放大波形的zoom通道。

存储颗粒测试方法
存储颗粒就像是数据的小仓库，那怎么测试它们呢？嘿，先说说步骤吧！把存储颗粒连接到测试设备上，就像给小仓库安上一扇门，方便我们进去查看。

然后运行测试软件，这就好比打开仓库门，进去盘点货物。

注意观察数据的读写速度、稳定性等指标。

哇塞，要是速度慢得像蜗牛，那可不行！
测试过程中的安全性和稳定性至关重要呀！这就像走钢丝，得小心翼翼。

要是不小心出了问题，数据丢失了，那可就惨啦！所以一定要确保测试环境稳定，设备可靠。

存储颗粒的测试有啥应用场景呢？想象一下，你在玩游戏的时候，要是存储颗粒不给力，卡顿得让人抓狂，那多闹心。

所以在游戏开发、电子产品制造等领域，测试存储颗粒可重要啦！优势嘛，能提前发现问题，避免后续的大麻烦，这不是很棒吗？
讲个实际案例吧！有一次，一家电子产品公司在生产前对存储颗粒进行了严格测试，结果发现了一些有问题的颗粒，及时更换后，产品性能杠杠的。

要是没测试，那后果不堪设想啊！
存储颗粒测试真的很有必要，它能让我们的数据小仓库更安全可靠。

大家一定要重视起来呀！。
