PT100转4-20MA温度信号变送器、热电阻转换器

标题：从PT100到4-20毫安：理解与应用1. 概述PT100是一种常见的温度传感器，广泛应用于工业控制领域。

而将PT100的信号转换成4-20毫安信号，也是很常见的需求。

本文将从PT100传感器的原理、转换原理以及实际应用等方面，深入探讨如何将PT100转换成4-20毫安信号，帮助读者更深入地理解这一过程。

2. PT100传感器原理PT100是一种白金电阻温度传感器，其原理是利用白金电阻的温度系数来实现温度的测量。

当温度发生变化时，PT100的电阻值也会随之变化，利用这一特性可以实现温度的检测和测量。

3. PT100转换成4-20毫安逻辑的原理将PT100传感器的信号转换成4-20毫安信号，通常需要经过三个步骤：信号放大、线性化、电流输出。

对PT100传感器的信号进行放大，以增加其灵敏度和稳定性；然后进行线性化处理，将温度信号转换成线性关系的电压信号；最后将电压信号转换成4-20毫安的电流信号输出，用于控制其他设备。

4. 实际应用与技术难点在实际应用中，将PT100转换成4-20毫安信号并不是一件简单的事情。

首先需要考虑信号的稳定性和精度，尤其在工业控制环境中，温度波动大、干扰多，要求转换电路具有较强的抗干扰能力和高精度。

还需考虑电源电压、环境温度、输出负载等因素对转换电路的影响，需要进行严格的设计和测试。

5. 个人观点和总结将PT100转换成4-20毫安信号是一个复杂而又重要的过程，在工业自动化控制领域具有广泛的应用。

只有深入理解PT100的原理和转换的逻辑，才能设计出稳定、精准的转换电路，更好地应用于实际生产中。

6. 结语本文通过对PT100传感器原理、转换逻辑的探讨，希望读者能够更深入地理解如何将PT100转换成4-20毫安信号，并在实际应用中做到更加准确和稳定。

通过对这一过程的理解和总结，可以更好地促进工业自动化控制技术的发展，为生产和工程实践提供更好的支持。

以上内容作为文章的大纲，在展开具体撰写时，会更加细致和全面地解释PT100转换成4-20毫安逻辑的相关内容，以确保文章深度和广度兼具，帮助您更好地理解和应用这一技术。

模块四MCGS模拟量组态工程本模块主要介绍了多种模拟量MCGS监控系统的构建方法。

分别对温度控制系统、风机变频控制系统、单容液位定值控制系统、电机转速控制系统、液位串级控制系统的组成、工作原理、MCGS组态方法及统调等作了详细的介绍。

项目二温度控制系统本项目主要讨论EM235模块、温度控制系统的组成、工作原理、PLC程序的设计与调试、MCGS组态方法及统调等内容，使学生具备组建简单计算机监督控制系统的能力。

一、学习目标1. 知识目标⑴掌握EM235模块的使用方法。

⑵掌握温度传感器的使用方法。

⑶掌握温度控制系统的控制要求。

⑷掌握温度控制系统的硬件接线。

⑸掌握温度控制系统的通信方式。

⑹掌握温度控制系统的控制原理。

⑺掌握温度控制系统的PID控制的设计方法。

⑻掌握温度控制系统的程序设计方法。

⑼掌握温度控制系统的组态设计方法。

2. 必备技能⑴熟练的PLC接线操作技能。

⑵熟练的温度传感器接线操作技能。

⑶熟练的PLC编程调试技能。

⑷计算机监督控制系统的组建能力。

二、要求学生必备的知识与技能1. 必备知识⑴PLC应用技术基本知识。

⑵闭环控制系统基本知识。

⑶组态技术基本知识。

⑷温度传感器基本知识。

⑸PID控制原理。

2. 必备技能⑴熟练的PLC接线操作技能。

⑵熟练的温度传感器接线操作技能。

⑶熟练的PLC编程调试技能。

⑷计算机监督控制系统的组建能力。

三、相关知识讲解1. EM235模块祥见模块四项目一2. 温度控制模块介绍硬件组成如图4-2-3所示A8052模块作为一个小型对象，系统由冷却风扇电机，调压器、加热模块，测温单元等组成。

测温单元pt100检测到的信号经温度变送器转换成4～20毫安的电流；调压器采用2～10V 调压控制，以改变加热器的加热速度；通过改变风扇调节旋钮改变加热器的散热速度。

图4-2-3 温度控制模块的硬件组成四、理实一体化教学任务五、理实一体化教学步骤设计一个温度控制系统，具体要求如下：⑴用pt100热电阻、调压器、风扇、S7-200PLC、EM235模拟量处理模块等构成温度闭环控制系统系统。

PT100温度变送器是一种将温度信号转换为工业标准化输出信号（如4~20毫安）的温度装置。

它主要由传感器和信号转换器两部分组成，其中传感器部分为PT100热电阻，也称为热电阻温度变送器；信号转换部分则由采集模块、信号处理和转换单元组成。

PT100温度变送器的工作原理是利用金属导体材料电阻值随温度变化的特性，对温度和湿度相关的参数进行检测。

具体来说，当PT100热电阻受到环境温度变化时，其阻值会随之发生变化，这个变化的阻值经过测量电路转换成相应的电压信号，再经过放大、隔离、线性校正等处理后，输入V/I转换电路转换成标准4-20mA或0-10V信号输出。

输出的电信号与所测量的温度值成线性关系，从而实现对温度的测量和控制。

PT100温度变送器的测量精度较高，一般可达±0.2℃。

在一定的测温范围内，它也可以测量物体内部的温度分布。

但需要注意的是，对于运动体、小目标或热容量很小的对象，PT100温度变送器的测量误差可能会较大。

总体而言，PT100温度变送器具有集温度检测与信号处理为一体、标准接插件出线、体积小巧、线性化输出4~20毫安标准信号等优点，因此在工业过程温度参数的测量和控制中得到了广泛应用。

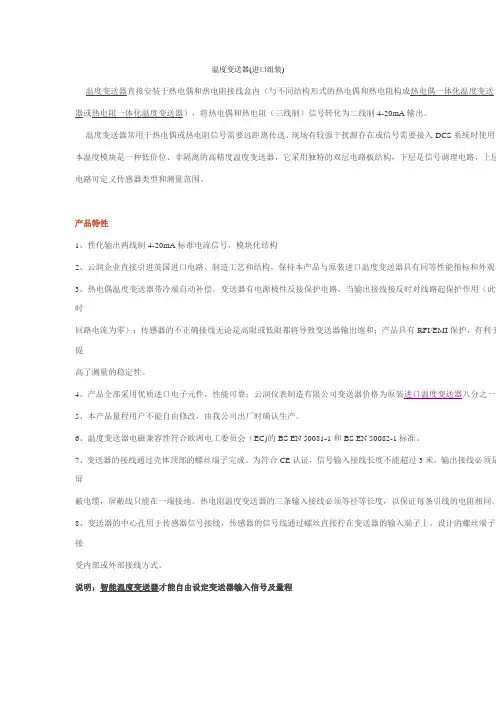

温度变送器(进口组装)温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。

温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。

本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。

产品特性1、性化输出两线制4-20mA标准电流信号，模块化结构2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。

3、热电偶温度变送器带冷端自动补偿。

变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。

4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一5、本产品量程用户不能自由修改，由我公司出厂时确认生产。

6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。

7、变送器的接线通过壳体顶部的螺丝端子完成。

为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。

热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。

8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。

设计的螺丝端子接受内部或外部接线方式。

说明：智能温度变送器才能自由设定变送器输入信号及量程技术指标1、输入信号：铂电阻变送器—Pt100分度号铂电阻信号输入热电偶变送器—K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、温度变送器精度：热电偶温度变送器精度：0.5%FS铂电阻温度变送器精度：0.2%FS7、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃6、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、工作环境温度：工作温度：0-70℃储存温度：-40-70℃10、工作环境湿度：＜95%RH（非冷凝）11、温度变送器重量：约35克12、外形及安装尺寸：热电偶温度变送器Ф45mm，H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm铂电阻温度变送器Ф42mm，H23mm，安装孔距33mm，安装孔Ф5.5m热电偶温度变送器接线图热电阻温度变送器接线图热电偶温度变送器选型表SWP—TC—□—□ / □| | |—————————————量程上限(20mA输出时对应的温度值)| |———————————————量程下限(4mA输出时对应的温度值)|——————————————————01 B分度号输入(量程在400-1800℃范围可选）|——————————————————02 S分度号输入(量程在0-1600℃范围可选）|——————————————————03 K分度号输入(量程在0-1300℃范围可选）|——————————————————04 E分度号输入(量程在0-1000℃范围可选）|——————————————————05 T分度号输入(量程在-199.9～320℃范围可选）|——————————————————06 J分度号输入(量程在0-1200℃范围可选）铂电阻温度变送器选型表SWP—TR—08 /□—□| | |—————————————量程上限（20mA输出时对应的温度值）| |————————————————量程下限（4mA输出时对应的温度值）||——————————————————08 Pt100输入（量程在-200～650℃范围可选）选型举例例1：SWP-TC-03-0/1300K型热电偶温度变送器，量程0-1300℃例2：SWP-TC-02-0/1600S型热电偶温度变送器，量程0-1600℃例4：SWP-TR-08-0/400铂电阻温度变送器，量程0-400℃例5：SWP-TR-10- -50/150铜电阻温度变送器，量程-50～150℃热电偶温度变送器实物彩图铂电阻温度变送器实物彩图Pt100铂电阻温度变送器如何修改量程Pt100温度变送器通常提供六种标准的量程范围供选择。

PT100/热电偶温度变送器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度变送器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿；3、输出信号类型广泛，4-20mA/0-20mA/0-5V/10V/RS485-RTU及低功耗RS485；4、产品响应快速，反应灵敏，精度高；5、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；6、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；7、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；8、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

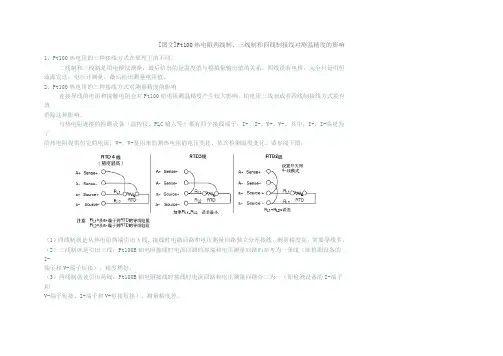

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

PT100热电阻计算与分度表丹东鸭绿江敏感元件有限公司/cpzs.asp概述：该产品执行DIN44081、DIN44082标准，体积小、灵敏度高、寿命长。

用于超温保护的场所，可以单支或多支串联与电机保护器配合使用。

传感器测温端安装在设备中需要测温的位置，引线接至电机保护器的信号输入端，当温度接近绝缘耐热等级温度时，输入电阻值达到电机保护器动作阀值，保护器断开电路实施保护。

技术数据：控制温度范围为TK60℃～TK180℃。

控制温度TK每间隔5℃设定一种规格。

一至六芯都可生产。

在单片机读取A／D转换后的BCD码时，为了避免读取不正确数值，在软件编程时采用对数据多次采样的方法，即在一定的时间内，连续读取BCD码，全部为一样的数值时才作为正确的数值接收，否则视为不正确数值而被忽略，这样可以有效地保障在显示器上输出的温度值连续变化，而不发生干扰性的跳动。

由于PT100铂热电阻的阻值随温度的变化为非线性的，所以在软件编程时进行了线性拟合，阻值(R)与温度(T)的关系式为T=2.469R+27.2，其中电阻R的单位是Ω；T的单位是K。

热电偶/热电阻的区别基础知识2009-09-01 17:18:10 阅读180 评论0 字号：大中小热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。

热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。

热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

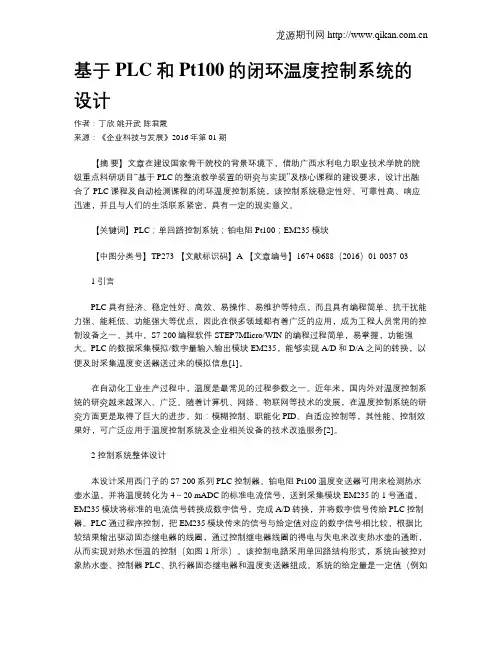

基于PLC和Pt100的闭环温度控制系统的设计作者：丁欣姚开武陈君霞来源：《企业科技与发展》2016年第01期【摘要】文章在建设国家骨干院校的背景环境下，借助广西水利电力职业技术学院的院级重点科研项目“基于PLC的整流教学装置的研究与实现”及核心课程的建设要求，设计出融合了PLC课程及自动检测课程的闭环温度控制系统，该控制系统稳定性好、可靠性高、响应迅速，并且与人们的生活联系紧密，具有一定的现实意义。

【关键词】PLC；单回路控制系统；铂电阻Pt100；EM235模块【中图分类号】TP273 【文献标识码】A 【文章编号】1674-0688（2016）01-0037-031 引言PLC具有经济、稳定性好、高效、易操作、易维护等特点，而且具有编程简单、抗干扰能力强、能耗低、功能强大等优点，因此在很多领域都有着广泛的应用，成为工程人员常用的控制设备之一。

其中，S7-200编程软件STEP7MIicro/WIN的编程过程简单，易掌握，功能强大。

PLC的数据采集模拟/数字量输入输出模块EM235，能够实现A/D和D/A之间的转换，以便及时采集温度变送器送过来的模拟信息[1]。

在自动化工业生产过程中，温度是最常见的过程参数之一。

近年来，国内外对温度控制系统的研究越来越深入、广泛。

随着计算机、网络、物联网等技术的发展，在温度控制系统的研究方面更是取得了巨大的进步。

如：模糊控制、职能化PID、自适应控制等，其性能、控制效果好，可广泛应用于温度控制系统及企业相关设备的技术改造服务[2]。

2 控制系统整体设计本设计采用西门子的S7-200系列PLC控制器。

铂电阻Pt100温度变送器可用来检测热水壶水温，并将温度转化为4～20 mADC的标准电流信号，送到采集模块EM235的1号通道，EM235模块将标准的电流信号转换成数字信号，完成A/D转换，并将数字信号传给PLC控制器。

PLC通过程序控制，把EM235模块传来的信号与给定值对应的数字信号相比较，根据比较结果输出驱动固态继电器的线圈，通过控制继电器线圈的得电与失电来改变热水壶的通断，从而实现对热水恒温的控制（如图1所示）。

热电阻温度信号隔离变送分配器（一路PT100输入两路模拟信号输出DIN导轨安装式）主要特性:>>输入：Pt100(-200~+600℃)(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等>>输出信号：4~20mA，0~5V，0-10V 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>工业级温度范围: - 45 ~ + 85 ℃>>精度等级：0.2级(FSR%，相对于温度)>>内含线性化和长线补偿功能>>隔离耐压：2500VDC(1mA,60S)，输入/输出1/输出2/电源四隔离>>安装方式：DIN35导轨安装>>外形尺寸：106.7x79.0x25.0mm图1 模块外观图概述:贝福科技研发的热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。

该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。

输入、输出1、输出2和辅助电源之间是完全隔离（四隔离），可以承受2500VDC的隔离耐压。

产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

DIN12系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:DIN12 - Z□- T□- P□- A/V□输入类型：Z 温度范围：T 供电电源：P 输出型号：A或者V代码T 代码P 代码电流：A 代码电压：V 代码PT100 Z1 -20-100℃T1 24VDC P1 0-20ma A3 0-5V V1PT10 Z2 0-100℃T2 12VDC P2 4-20ma A4 0-10V V2Cu100 Z3 0-150℃T3 5VDC P3 用户自定义Au 1-5V V6Cu50 Z4 0-200℃T4 15VDC P4 用户自定义VuPt1000 Z5 0-400℃T5用户自定义Tu选型举例1：输入：Pt100 温度范围：-20~100℃供电电压：24V 输出：4-20mA型号：DIN12-Z1-T1-P1-A4选型举例2：输入：Pt1000 温度范围：0~200℃供电电压：12V 输出：0-10V型号：DIN12-Z5-T4-P2-V2通用参数：精度------- 0.2% （相对于温度）输入------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。

Jianghan University江汉大学物理与信息工程学院课程设计报告课题名称：PT100温度变送器设计专业：测控技术与仪器I ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 1班级：B13072021姓名:罗洪日月20112015年课程设计报告温度变送器设计PT100题目：一、实验要求：1•设计一个用热电阻Pt100制作的温度变送器，要求其温度变化范围为0C-400C，经电压放大后为0.5-2.5V，经V/I转换成4~20mA输出2•电路的设计，以及理论推导3•实验数据及分析4.报告包括以下部分：一、该设计要达到的目的（掌握基本放大电路、信号转换电路的设计以及实际动手的能力培养）；二、各功能块的设计、计算；三、实验数据的处理、分析线性度等；四、设计的结论及体会。

报告不少于3000字，参考文献不少于5篇，每组必须独立完成，不得抄袭，若有抄袭现象，一律以不及格处理---------------- 学资学习网-----------------实验原理:三、实验资料热I”阳PTIOOffj分廐衣4^34 A aA 3编：轴JfI f lw u M 普脚连接图（俯觇用）■入2TOUT1 kJ!4 [4OUT 1IN- 2 1J |4iK- 1IN+a 12 |4IK+ VCC4 11 GND 2IN+s10 I31H+ 22 6 & I3IN-2OUT [ 7呂 ]3OUT(TOP VIEW)<ci四、实验内容:只八I RrtJZZ3ZZ从儿M - 艮卩 M Q -ho])= q 人石帼 d 亘LL 211 丄口— Lb 匾2丛J2邑丄皿nuutillW —山訂仏沁*占烁Ui/VAw 人g r ,i i gg五、实验总结：经过将近两天的测控电路课程设计，我们小组终于在范志顺老师的指导下完成了 PT100臥1认1讯Wi卜人內 0SZLot 川j 丄X Ln L ki □k M [2.50 12 1 ■ _■ * ・ - ・ • ・ 、4l - —仏i 时冈E KUtrMsi 仰 叫 如 加* *44恥伍温度变送器的课程设计，通过此次课程设计，使我更加扎实的掌握了有关测控电路方面的知识， 在设计过程中虽然遇到了一些问题， 但经过一次又一次的思考， 一遍又一遍的检查终于找出了原 因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。

PT100智能温度变送器一．概述：BS-10温度变送器是一种可以PC组态的两线制智能温度便送模块，他能接收PT100热电阻的信号输入，量程可设定，并能对PT100进行线性化处理输出与温度对应的4~20mA的电流信号。

此模块一般安装在变送器的头部接线盒里面。

变送器设计紧凑，线路采用低功耗设计，并且全部采用低温漂的元器件，降低电路的发热和环境温度对变送器的影响。

加强的抗干扰设计，使之可以长期稳定的工作在-40~80℃的工业级环境中。

二．特点：◆智能两线制4～20mA工作方式,抗干扰能力更好,信号无损远传。

◆提供传感器恒流激励，标准三线PT100接入方式。

◆专用定制ASSIC电路,集成度更高,可靠性更好.◆全数字校准，无可动电位器，温漂更低至<20ppm。

◆加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

◆纯数字的PT100校准计算，精度更高。

◆智能USB/单线校准接口，接线接单，专业校准组态软件，校准使用方便快捷。

◆专业变送器校准软件，软件具有用户版本和工厂版本，用户版本无法修改校准参数。

◆标准三线PT100接法，线路阻抗自动抵消。

三．主要参数：电源电压：10~36VDC,推荐24VDC。

测量范围：-200℃~850℃，最小50℃的变送范围。

可以PC组态。

Pc 接口：USB.输出信号：两线制4~20mA,电流分辨率约1.6uA。

限制电流：约23Ma.温漂系数：<20ppm/℃或0.004%FS/1℃（基本量程）工作环境：温度-40℃~85℃，湿度<85%,干燥无腐环境。

外形尺寸：直径44mm*22.5mm圆柱形。

测量精度：0.1%FS。

四．外形尺寸：五，组态校准软件：软件为纯中文操作，绿色技术免安装，运行于windowsXP系统，此版软件为工厂校准版本，可以校准变送器的4~20Ma电流，热电阻的采集精度，以及设置温度变送器的温度变送范围。

在校准状态，可以查看变送器的实时adc采集，电阻测量值，变送板的dac输出值，实时温度，以及温度修正值。

pt100电阻与温度对应表.pt100电阻与温度对应表设计原理:pt100是铂热电阻,它的阻值会随着温度的变化而改变。

PT 后的100即表示它在0℃时阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。

它的工业原理:当PT100在0摄氏度的时候他的阻值为100欧姆,它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围:医疗、电机、工业、温度计算、阻值计算等高精温度设备,应用范围非常之广泛。

PT100分度表-50度 80.31欧姆-40度 84.27欧姆-30度 88.22欧姆-20度 92.16欧姆-10度 96.09欧姆0度 100.00欧姆10度 103.90欧姆20度 107.79欧姆30度 111.67欧姆40度 115.54欧姆50度 119.40欧姆60度 123.24欧姆70度 127.08欧姆80度 130.90欧姆90度 134.71欧姆100度 138.51欧姆110度 142.29欧姆120度 146.07欧姆130度 149.83欧姆140度 153.58欧姆150度 157.33欧姆160度 161.05欧姆170度 164.77欧姆180度 168.48欧姆190度 172.17欧姆200度 175.86欧姆组成的部分常见的pt1oo 感温元件有陶瓷元件,玻璃元件,云母元件,它们是由铂丝分别绕在陶瓷骨架, 玻璃骨架,云母骨架上再经过复杂的工艺加工而成薄膜铂电阻薄膜铂电阻:用真空沉积的薄膜技术把铂溅射在陶瓷基片上, 膜厚在2微米以内 , 用玻璃烧结料把 Ni (或 Pd 引线固定,经激光调阻制成薄膜元件。
