【物理】上海市初中物理电功率专项检测试题(含答案解析)

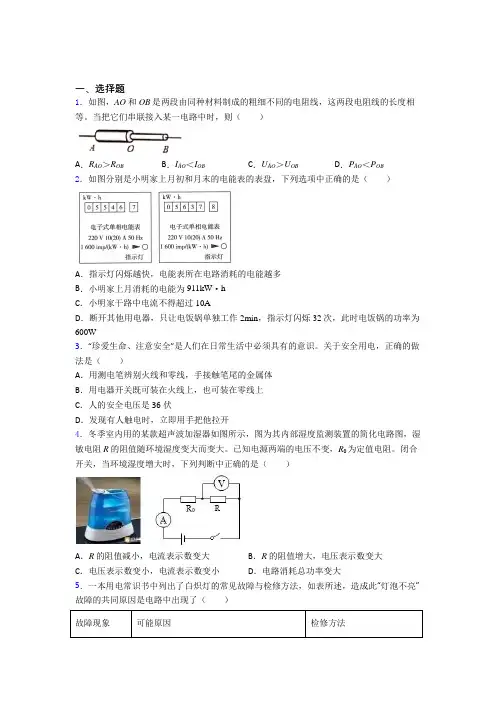

一、选择题1．如图，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。

当把它们串联接入某一电路中时，则（）A．R AO＞R OB B．I AO＜I OB C．U AO＞U OB D．P AO＜P OB2．如图分别是小明家上月初和月末的电能表的表盘，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW·hC．小明家干路中电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W3．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．用电器开关既可装在火线上，也可装在零线上C．人的安全电压是36伏D．发现有人触电时，立即用手把他拉开4．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。

已知电源两端的电压不变，R0为定值电阻。

闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大5．一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（）故障现象可能原因检修方法灯泡不亮1.灯泡的灯丝断了换新灯泡2.灯头内的电线断了换新线并接好3.灯头、开关等处的接线松动，接触不良检查加固A．断路B．通路C．短路D．支路6．一个标有“4V 2W ”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则此时（）A．灯泡中电流为0.5A B．灯泡的电阻为1ΩC．灯泡的实际功率为1W D．灯泡实际功率与额定功率之比为1:4 7．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按下图的方式连接(设灯丝电阻不变)，开关S闭合后，两灯均能发光，下列说法中正确的是A．灯L1消耗的实际功率是3WB．灯L1比灯L2更亮C．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1∶28．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调9．如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）的指针同时达到满刻度线．则R0的电功率与电流的关系图像可能是（）A．B．C．D．10．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是A．2：3 B．3：2 C．5：2 D．1：211．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A．1：3 B．3：1 C．3：4 D．4：312．从能量转化的角度来看，下列说法错误的是A．电风扇工作时主要将电能转化为机械能B．铅蓄电池充电时化学能转化为电能C．发电机工作时主要将机械能转化为电能D．电热水壶工作时电能转化为内能二、填空题13．小梅同学学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示（imp表示电能表指示灯闪烁的次数），将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁了320次，则电饭煲消耗的电能是___________kW⋅h，他家电饭煲的功率是___________W。

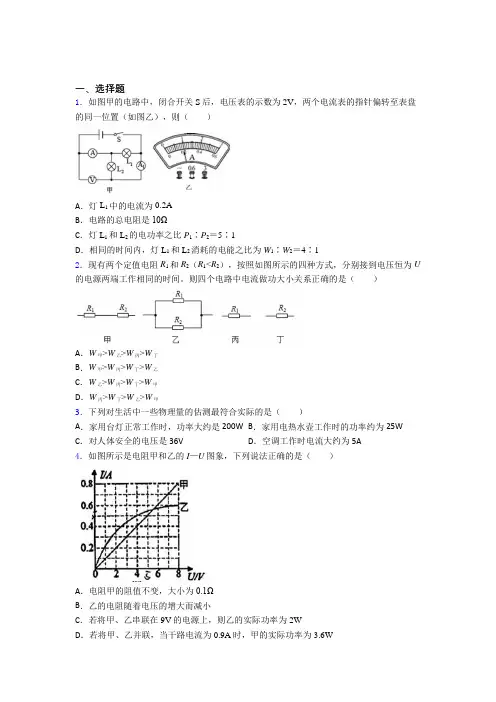

一、选择题1．如图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置（如图乙），则（）A．灯L1中的电流为0.2AB．电路的总电阻是10ΩC．灯L1和L2的电功率之比P1∶P2＝5∶1D．相同的时间内，灯L1和L2消耗的电能之比为W1∶W2＝4∶12．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W甲>W丙>W丁>W乙C．W乙>W丙>W丁>W甲D．W丙>W丁>W乙>W甲3．下列对生活中一些物理量的估测最符合实际的是（）A．家用台灯正常工作时，功率大约是200W B．家用电热水壶工作时的功率约为25W C．对人体安全的电压是36V D．空调工作时电流大约为5A4．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W5．晓彤在复习中做了如下物理实验，下列说法错误的是（）A．图甲，手压笔的两端，只能体验压强与受力面积的关系B．图乙，手握铅笔，使铅笔变热，是通过热传递改变铅笔的内能C．图丙，用铅笔做成简易密度计漂浮在不同的液体中，密度计受到的浮力相等D．图丁，活动环向左移动时灯变亮，灯的实际功率变大，模拟了调光台灯变亮的工作过程6．在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．库仑7．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）A．电流表的示数变小B．电路消耗的总功率减小C．灯泡变亮D．电压表的示数变小8．家用电冰箱正常工作时的电流约是（）A．1mA B．1A C．10A D．1uA9．下列有关家庭电路和安全用电的说法错误的是（）A．图中开关的连接是错误的B．家庭电路中各个用电器应该是并联的C．使用试电笔时手指不可以碰到笔尾金属体D．保险丝熔断可能是由用电器的总功率过大引起的10．小林同学想利用两根阻值分别为R1，R2（R1＞R2）的电阻丝制作一个在家庭使用的电热器．他设计了下列四种方案，甲：两根电阻丝并联；乙：两根电阻丝串联；丙:单独用电阻为R1的电阻丝；丁:单独用电阻为R2的电阻丝．那么，分别使用这四种电热器烧开同一壶水所用时间的多少排序正确的是（）A．t甲>t乙>t丙>t丁B．t甲>t丙>t丁>t乙C．t乙>t丁>t丙>t甲D．t乙>t丙>t丁>t甲11．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则A．电源电压为6 VB．乙灯的电阻为5 ΩC．甲灯10 s内电流做功为12 JD．甲、乙两灯总功率为2 W12．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系二、填空题13．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端。

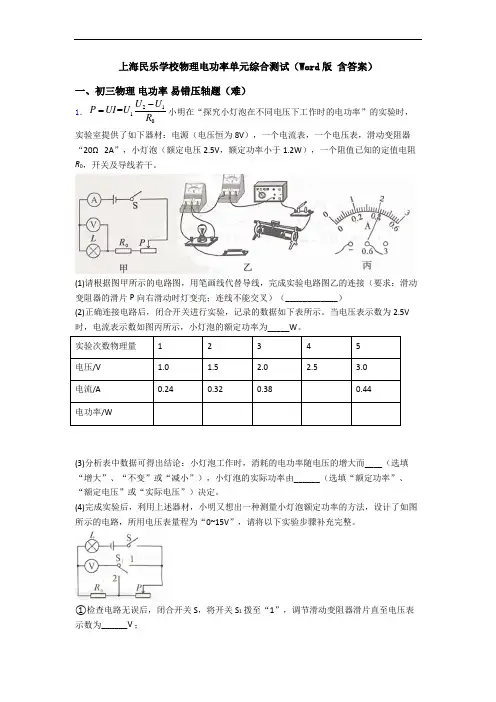

上海民乐学校物理电功率单元综合测试（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．2110=U U P UI U R -=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V ），一个电流表，一个电压表，滑动变阻器“20Ω 2A ”，小灯泡（额定电压2.5V ，额定功率小于1.2W ），一个阻值已知的定值电阻R 0，开关及导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P 向右滑动时灯变亮；连线不能交叉）（____________）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。

当电压表示数为2.5V 时，电流表示数如图丙所示，小灯泡的额定功率为_____W 。

实验次数物理量1 2 3 4 5 电压/V1.0 1.52.0 2.53.0 电流/A0.24 0.32 0.38 0.44 电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。

(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V ”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S ，将开关S 1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S 1，拨至“2”读出电压表示数为U 0；③小灯泡的额定功率P 额=______（用U 额、U 0、R 0表示）。

若步骤②中，在将开关S 1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。

【答案】如图，正确连线，滑动变阻器接线柱接正确1分1.05 增大 实际电压 5.5 00U U R ⋅额 偏小 【解析】【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P =UI 计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系；(4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S 1拨至“2”，求出此时电路中的电流即为小灯泡的额定电流，根据P 额=U 额I 额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。

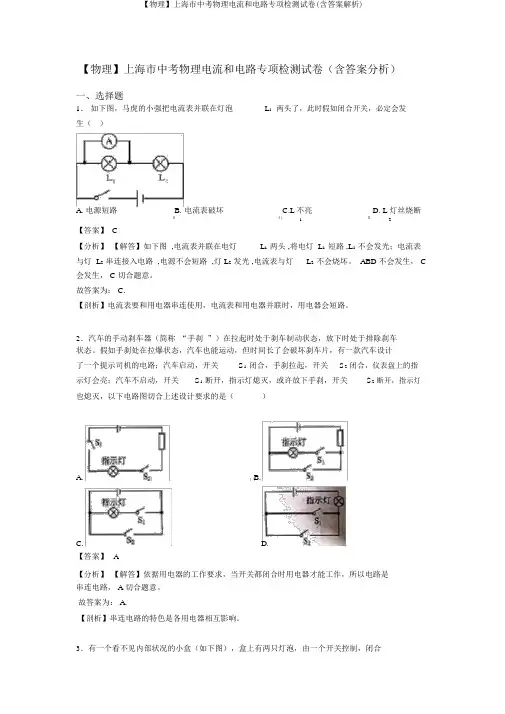

【物理】上海市中考物理电流和电路专项检测试卷（含答案分析）一、选择题1．如下图，马虎的小强把电流表并联在灯泡L1两头了，此时假如闭合开关，必定会发生（）A. 电源短路B. 电流表破坏C.L不亮D. L 灯丝烧断12【答案】 C【分析】【解答】如下图 ,电流表并联在电灯L1两头 ,将电灯 L1短路 ,L1不会发光；电流表与灯 L2串连接入电路 ,电源不会短路 ,灯 L2发光 ,电流表与灯L2不会烧坏。

ABD 不会发生， C 会发生， C 切合题意。

故答案为： C.【剖析】电流表要和用电器串连使用，电流表和用电器并联时，用电器会短路。

2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

3．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。

选项所示的图中切合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解： A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于 L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。

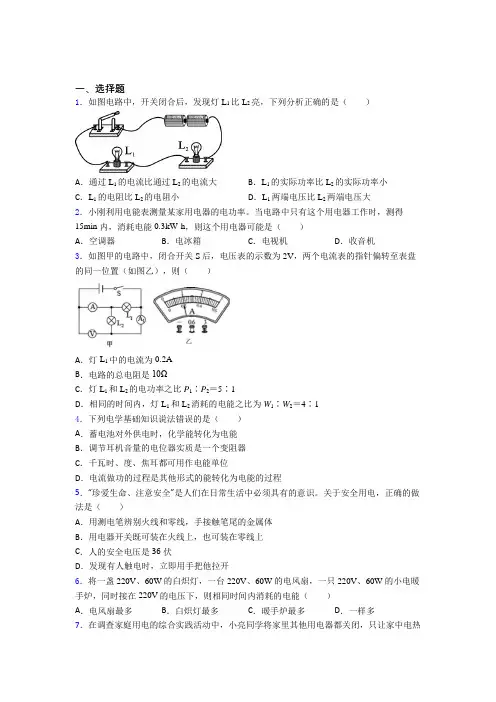

一、选择题1．如图电路中，开关闭合后，发现灯L1比L2亮，下列分析正确的是（）A．通过L1的电流比通过L2的电流大B．L1的实际功率比L2的实际功率小C．L1的电阻比L2的电阻小D．L1两端电压比L2两端电压大2．小刚利用电能表测量某家用电器的电功率。

当电路中只有这个用电器工作时，测得15min 内，消耗电能 0.3kW·h，则这个用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机3．如图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置（如图乙），则（）A．灯L1中的电流为0.2AB．电路的总电阻是10ΩC．灯L1和L2的电功率之比P1∶P2＝5∶1D．相同的时间内，灯L1和L2消耗的电能之比为W1∶W2＝4∶14．下列电学基础知识说法错误的是（）A．蓄电池对外供电时，化学能转化为电能B．调节耳机音量的电位器实质是一个变阻器C．千瓦时、度、焦耳都可用作电能单位D．电流做功的过程是其他形式的能转化为电能的过程5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．用电器开关既可装在火线上，也可装在零线上C．人的安全电压是36伏D．发现有人触电时，立即用手把他拉开6．将一盏220V、60W的白炽灯，一台220V、60W的电风扇，一只220V、60W的小电暖手炉，同时接在220V的电压下，则相同时间内消耗的电能（）A．电风扇最多B．白炽灯最多C．暖手炉最多D．一样多7．在调查家庭用电的综合实践活动中，小亮同学将家里其他用电器都关闭，只让家中电热毯单独工作了2min，如图所示的电能表指示灯闪烁了16次，下列说法正确的是A．这段时间消耗的电能为0.005kW•hB．该电能表示数为7624.2JC．该电能表正常工作时通过的电流为10AD．电热毯的实际功率是160W8．如图为某种暖手宝及其主要参数，暖手宝内有水及电加热元件等，使用前要先给暖手宝通电加热，假设暖手宝加热效率是70%，在额定电压下，水由室温10℃加热至自动断电[c 3J/（kg•℃）]。

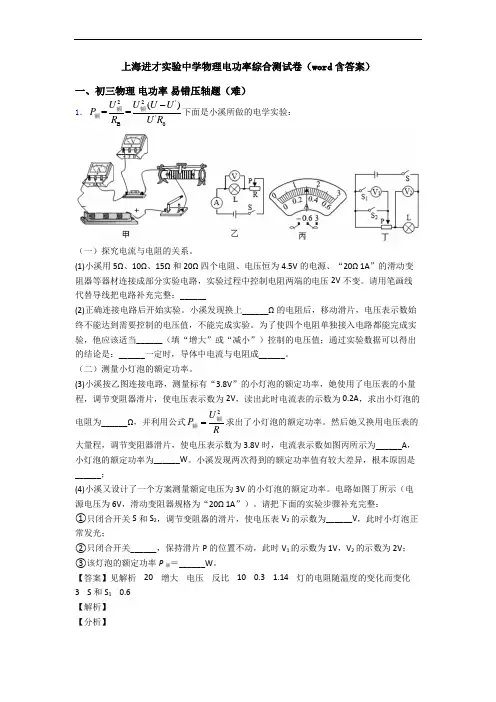

上海进才实验中学物理电功率综合测试卷（word含答案）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。

(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。

请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。

小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。

（二）测量小灯泡的额定功率。

(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。

然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。

小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。

电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。

请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。

【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

上海物理电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．P L ＝U L ′I ′＝4.5V×0.3A ＝1.35W 。

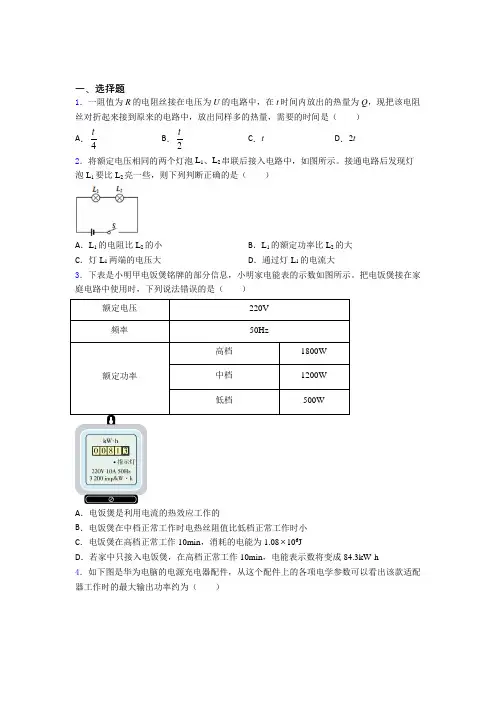

一、选择题1．一阻值为R的电阻丝接在电压为U的电路中，在t时间内放出的热量为Q，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（）A．4tB．2tC．t D．2t2．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大3．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。

把电饭煲接在家庭电路中使用时，下列说法错误的是（）额定电压220V频率50Hz额定功率高档1800W中档1200W低档500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小C．电饭煲在高档正常工作10min，消耗的电能为1.08 106JD．若家中只接入电饭煲，在高档正常工作10min，电能表示数将变成84.3kW·h4．如下图是华为电脑的电源充电器配件，从这个配件上的各项电学参数可以看出该款适配器工作时的最大输出功率约为（）A．45W B．65W C．180W D．432W5．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A管中液面上升较快；④乙图中闭合开关后，A管中液面上升较快。

以上结论正确的是（）A．只有①②B．只有①④C．只有②③D．只有③④6．下列家用电器中，额定功率最接近1kW的是（）A．电饼铛B．笔记本电脑C．手电筒D．客厅LED照明灯7．如图是小亮设计的“挂钩式电子秤”的电路原理图。

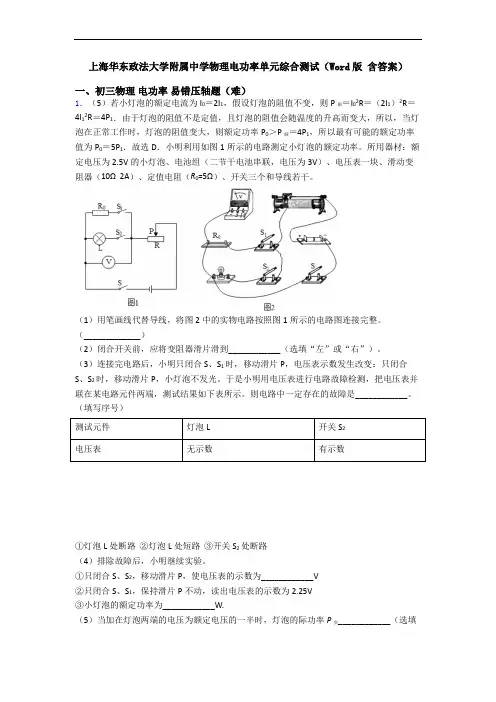

上海华东政法大学附属中学物理电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。

（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。

（_____________）（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。

（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。

于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。

则电路中一定存在的故障是____________。

（填写序号）测试元件灯泡L 开关S2电压表无示数有示数①灯泡L处断路②灯泡L处短路③开关S2处断路（4）排除故障后，小明继续实验。

①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）14P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。

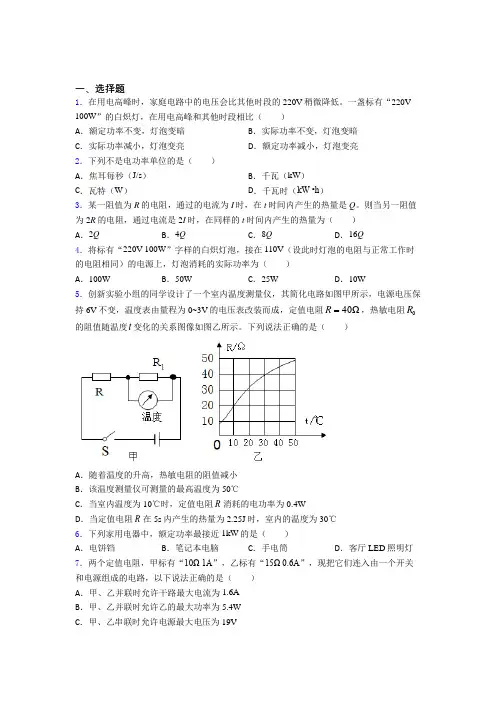

一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V 稍微降低。

一盏标有“220V 100W ”的白炽灯，在用电高峰和其他时段相比（ ）A ．额定功率不变，灯泡变暗B ．实际功率不变，灯泡变暗C ．实际功率减小，灯泡变亮D ．额定功率减小，灯泡变亮2．下列不是电功率单位的是（ ）A ．焦耳每秒（J/s ）B ．千瓦（kW ）C ．瓦特（W ）D ．千瓦时（kW •h ） 3．某一阻值为R 的电阻，通过的电流为I 时，在t 时间内产生的热量是Q 。

则当另一阻值为2R 的电阻，通过电流是2I 时，在同样的t 时间内产生的热量为（ ）A ．2QB ．4QC ．8QD ．16Q4．将标有“220V 100W ”字样的白炽灯泡，接在110V （设此时灯泡的电阻与正常工作时的电阻相同）的电源上，灯泡消耗的实际功率为（ ）A ．100WB ．50WC ．25WD ．10W5．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR ，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

下列说法正确的是（ ）A ．随着温度的升高，热敏电阻的阻值减小B ．该温度测量仪可测量的最高温度为50℃C ．当室内温度为10℃时，定值电阻R 消耗的电功率为0.4WD ．当定值电阻R 在5s 内产生的热量为2.25J 时，室内的温度为30℃6．下列家用电器中，额定功率最接近1kW 的是（ ）A ．电饼铛B ．笔记本电脑C ．手电筒D ．客厅LED 照明灯7．两个定值电阻，甲标有“10Ω 1A ”，乙标有“15Ω 0.6A ”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（ ）A ．甲、乙并联时允许干路最大电流为1.6AB ．甲、乙并联时允许乙的最大功率为5.4WC ．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W8．如图所示，电源电压恒为18V，电压表量程是“0-15V”，电流表量程是“0-0. 6A”，滑动变阻器R的规格是“100Ω 1A”，灯泡标有“6V 3W”字样。

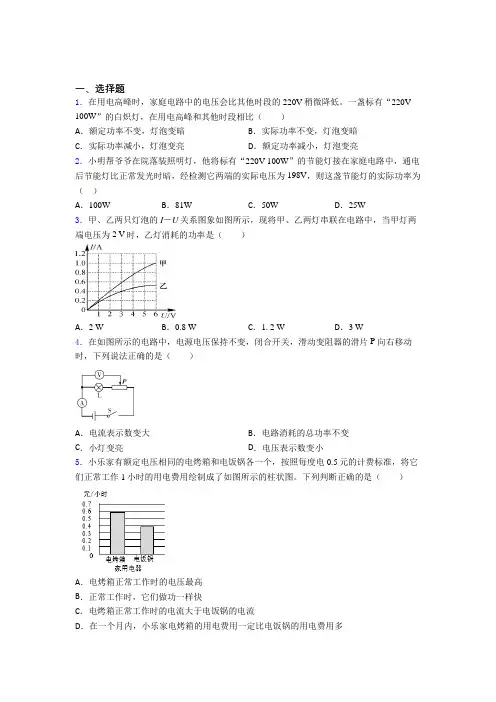

一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮2．小明帮爷爷在院落装照明灯，他将标有“220V 100W”的节能灯接在家庭电路中，通电后节能灯比正常发光时暗，经检测它两端的实际电压为198V，则这盏节能灯的实际功率为（）A．100W B．81W C．50W D．25W3．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W4．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小5．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多6．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小7．下列主要运用电流热效应工作的用电器是（）A．电烤火炉B．电风扇C．电视机D．手机8．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对9．下列措施中，属于利用电流热效应的是（）A．电视机的后盖有很多孔B．电烤箱上禁止覆盖物体C．电饭锅里装有发热板D．电脑的主机中安装微型风扇10．生活中的许多现象都与物理知识息息相关，以下描述中符合生活实际的是（）A．一节新电池的电压为2V B．白炽灯的正常工作电流约为0.1AC．家用彩电的电功率约为2000W D．成年人的电阻约为36Ω11．如下图所示电路中，L1、L2是小灯泡，电源电压为3V，当开关S闭合时，两灯均能发光，电压表的示数为1.2V。

上海东方中学物理电功率达标检测（Word版 含解析）一、初三物理 电功率 易错压轴题（难）1．22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

选用的小灯泡标有2.5V 字样。

(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）； A ．更换小灯泡 B ．检查开关是否闭合C ．移动滑动变阻器滑片D ．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。

则应将滑片向______（选填A 或B ）端移到某一位置，才能使小灯泡正常工作。

若正常工作时电流表示数为0.5 A ，则小灯泡的额定功率为______W ；(4)完成上述实验后，小青又设计了一种测额定功率的方案。

如图丙所示，R 0是阻值已知的定值电阻。

请完成下列操作∶①连接好电路，闭合开关S 。

将开关S 1拨到触点______（选填A 或B ）。

移动滑片，使电压表的示数为小灯泡的额定电压U 1；②保持滑片的位置不动，再将开关S 1拨到另一触点。

读出电压表的示数U 2；③用U 1、U 2、R 0表示小灯泡的额定功率，则表达式P =______。

【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V ，所以电压表应接“-”，“+”接线柱。

连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。

故选C。

(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。

一、选择题1．图甲是定值电阻R和灯泡L的电压随电流变化关系的图象，将该定值电阻R和灯泡L 串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中正确的是（）A．电源电压为6V B．灯泡L的阻值为5ΩC．电阻R消耗的电功率为0.8W D．灯泡L消耗的电功率为1.2W2．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多3．下列主要运用电流热效应工作的用电器是（）A．电烤火炉B．电风扇C．电视机D．手机4．小强家有额定电压相同的微波炉、洗衣机、电视机各一台，按照每度电0.5元的计费标准，将这三台用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中，判断正确的是（）①在日常使用过程中，微波炉工作时消耗的电能最多②正常工作时，洗衣机的额定功率大于电视机的额定功率③正常工作时，电流通过三台用电器做功一样快④正常工作时，电视机的电流最小A．只有①②正确B．只有②④正确C．只有③④正确D．只有①③正确5．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（）A．串联后，通过L1的电流大B．并联后，接在110V的电源上，L1消耗的电功率大C．串联后，接在220V的电源上，它们都能正常发光D．串联后，接在110V的电源上，L1消耗的功率大6．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 7．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

【物理】上海市中考物理电流和电路专项检测试卷（含答案解析）一、选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

ABD不会发生，C 会发生，C符合题意。

故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。

2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.【分析】串联电路的特点是各用电器互相影响。

3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。
