园林植物设计图纸表现

种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。

详细的初步设计图纸还应包含设计植物的种类和位置等。

种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。

这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。

要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。

通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。

为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。

种植平面图中的各植物图例可参照表2.4。

通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。

具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。

标注的方式如图7.1和图7.2所示。

图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。

因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。

1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。

树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。

园林设计平面图园林设计平面图:(一) 内容与用途:园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑及植物等)布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

(二) 绘制要求:由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。

1、园林要素表示法:(1) 地形:地形的高低变化极其分布情况通常用等高线表示。

设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。

(2) 园林建筑:在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖平面来表示。

用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓。

在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影外轮廓线。

建筑小品可不画。

(3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘制。

(4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细实线绘出皴纹。

(5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。

(6) 植物:园林植物由于种类繁多，姿态各异，平面图无法详尽的表达，一般采用图例作概括的表示，所绘图例应区分针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细视线表示。

绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。

树冠的投影，要按照成龄以后的树冠大小画。

2、标注定位尺寸或坐标网设计平面图中定位方式有两种，一种是根据原有景物定位，标注新设计的景物与原有景物之间的相对距离，例如现有道路与原有道路中心现之间的距离。

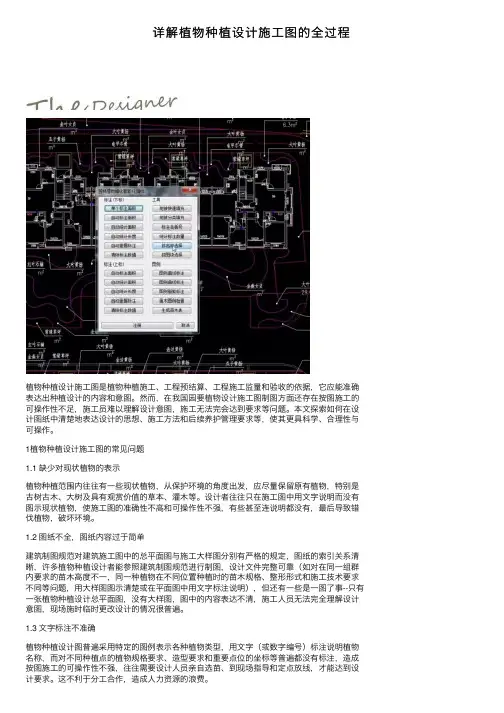

详解植物种植设计施⼯图的全过程植物种植设计施⼯图是植物种植施⼯、⼯程预结算、⼯程施⼯监量和验收的依据，它应能准确表达出种植设计的内容和意图。

然⽽，在我国园要植物设计施⼯图制图⽅⾯还存在按图施⼯的可操作性不⾜，施⼯员难以理解设计意图，施⼯⽆法完会达到要求等问题。

本⽂探索如何在设计图纸中清楚地表达设计的思想、施⼯⽅法和后续养护管理要求等，使其更具科学、合理性与可操作。

1植物种植设计施⼯图的常见问题1.1 缺少对现状植物的表⽰植物种植范围内往往有⼀些现状植物，从保护环境的⾓度出发，应尽量保留原有植物，特别是古树古⽊、⼤树及具有观赏价值的草本、灌⽊等。

设计者往往只在施⼯图中⽤⽂字说明⽽没有图⽰现状植物，使施⼯图的准确性不⾼和可操作性不强，有些甚⾄连说明都没有，最后导致错伐植物，破坏环境。

1.2 图纸不全，图纸内容过于简单建筑制图规范对建筑施⼯图中的总平⾯图与施⼯⼤样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑制图规范进⾏制图，设计⽂件完整可靠（如对在同⼀组群内要求的苗⽊⾼度不⼀，同⼀种植物在不同位置种植时的苗⽊规格、整形形式和施⼯技术要求不同等问题，⽤⼤样图图⽰清楚或在平⾯图中⽤⽂字标注说明），但还有⼀些是⼀图了事--只有⼀张植物种植设计总平⾯图，没有⼤样图，图中的内容表达不清，施⼯⼈员⽆法完全理解设计意图，现场施时临时更改设计的情况很普遍。

1.3 ⽂字标注不准确植物种植设计图普遍采⽤特定的图例表⽰各种植物类型，⽤⽂字（或数字编号）标注说明植物名称，⽽对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施⼯的可操作性不强，往往需要设计⼈员亲⾃选苗、到现场指导和定点放线，才能达到设计要求。

这不利于分⼯合作，造成⼈⼒资源的浪费。

1.4 苗⽊表内容不统⼀由于植物的有⽣命性特点，同⼀种植物的⽣长状况，形状姿态，⼈⼯整形修剪形式不⼀，所营造出来的景观有异，施⼯技术、养护要求和⼯程营造也不同。

园林植物景观设计图纸要求园林植物景观设计图纸是设计师将创意和想法转化为具体可实施的方案的重要工具。

它不仅能够清晰地展示设计的布局、植物配置和景观效果，还能为施工人员提供准确的指导，确保设计理念得以完美实现。

以下是对园林植物景观设计图纸的一些基本要求。

一、图纸比例与尺寸设计图纸应根据项目的规模和复杂程度选择合适的比例。

常见的比例有 1:100、1:200、1:500 等。

在确定比例后，要确保图纸的尺寸能够清晰、完整地呈现设计内容，同时便于携带和查阅。

一般来说，A3 或A2 尺寸的图纸较为常用。

二、图纸内容1、总平面图总平面图是整个园林植物景观设计的宏观展示，应包括场地的边界、地形、建筑物、道路、水体等主要元素。

植物的分布应以图例的形式标注出来，同时要注明不同区域的植物种类和数量。

此外，还需标注出主要的景观节点、视线焦点和出入口位置。

2、植物配置图植物配置图是详细展示植物种植位置和组合方式的图纸。

要准确标注出每棵植物的种类、规格（如胸径、高度、冠幅等）和种植间距。

对于组团式种植的区域，要标明组团的范围和内部植物的层次结构。

3、剖面图剖面图可以帮助人们更好地理解园林景观的竖向关系，包括地形的起伏、植物的高低错落和空间层次。

剖面图应选取具有代表性的位置，如坡地、水岸、建筑周边等，并标注出相应的标高和尺寸。

4、效果图效果图能够直观地展示园林植物景观的最终效果，给人以强烈的视觉冲击。

效果图可以是手绘的，也可以是电脑渲染的，要尽可能真实地反映出植物的色彩、形态和质感，以及整体的景观氛围。

5、局部放大图对于一些重要的景观节点或复杂的植物配置区域，可以绘制局部放大图，以便更清晰地展示细节。

局部放大图应包括植物的名称、规格、种植方式和与周边环境的关系。

6、苗木表苗木表是对植物配置的详细说明，应列出植物的中文名、拉丁名、规格、数量、习性和养护要求等信息。

苗木表的编制要准确、规范，便于采购和施工。

三、标注与图例图纸中的标注要清晰、准确，包括尺寸标注、标高标注、植物标注和文字说明等。

风景园林图例图示标准１总则1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

1.0.2本标准适用于绘制风景名胜区、城市绿地系统的 规划图及园林绿地规划和设计图。

1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简 明、清晰、美观为原则。

1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。

1.0.5图例 图示可进一步用字母、数字、文字等加以补充。

1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。

2风景名胜区与城市绿地系统规划图例2.1地界序号 名 称图 例说 明 2.1.1 风景名 胜区（国家公园）、自然保护区等界2.1.2 景区、 功能分区界2.1.3 外围保 护地带界2.1.4 绿地界用中实 线表示2.2景点、景物序号 名 称 图 例 说 明2.2.1 景点各级景 点依圆的大小相区别；左图为 现状景点，右图为规划景点。

2.2.2 古建筑 2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。

需区分现状与规划时，可用单线 圆表示现状景点、景物， 双线表示规划景点、景物。

2.2.3 塔2.2.4 宗教建 筑（佛教、道教、基督教……）2.2.5 牌坊、 牌楼2.2.6 桥2.2.8 墓、墓园2.2.9 文化遗址2.2.10 摩崖石刻2.2.11 古井2.2.12 山岳2.2.13 孤峰2.2.14 群峰2.2.15 岩洞也可表示地下人工景点2.2.16 峡谷2.2.17 奇石、礁石2.2.18 陡崖2.2.19 瀑布2.2.20 泉2.2.21 温泉2.2.22 湖泊2.2.23 海滩溪滩也可用此图例2.2.24 古树名木2.2.25 森林2.2.26 公园2.2.28 植物园2.2.29 烈士陵 园2.3服务设施序号 名 称 图 例说 明2.3.1综合服 务设施点各级服 务设施可依方形大小相区别。
