怎样做发电机的短路、空载特性试验

发电机空载短路试验发电机是一种将机械能转化为电能的装置。

空载短路试验是评估发电机转子的损耗和稳态电压调节能力的一种关键试验。

在此试验中，发电机的励磁电流被固定，发电机输出端口不连接负载，发生短路。

本文将详细讨论发电机空载短路试验的目的、步骤、评估参数和相关参考内容。

一、试验目的：1. 评估发电机的短路电流和额定电流之比，用于判断发电机的短路能力；2. 评估发电机的短路损耗和总损耗，用于判断发电机的导线和绕组的设计和质量；3. 评估发电机的稳态电压调节能力，用于判断发电机的负载能力和稳定性。

二、试验步骤：1. 将发电机连接到电源和适当的测量设备上，并将测量仪表加以校准；2. 将发电机的输出端口断开负载，使其处于空载状态；3. 将发电机励磁电流调节到额定值，并稳定输出；4. 通过合适的方法将发电机的输出短路，例如使用短路接头或开关器件；5. 记录并测量发电机的输入功率、输出功率、励磁电流、输出电流和输出电压；6. 在特定的时间间隔内，重复测量数据；7. 将记录的数据进行整理和分析。

三、评估参数：1. 空载电流：记录发电机在短路状态下的电流大小；2. 功率因数：计算发电机在短路情况下的功率因数，用于评估发电机的功率因数调节能力；3. 功率损耗：计算发电机在短路情况下的总损耗，包括铜损耗和铁损耗，用于判断发电机的设计和制造质量；4. 稳态电压调节能力：计算和评估发电机在短路状态下的电压调节能力，包括静态和动态调压能力。

四、相关参考内容：1. 国际电工委员会（IEC）发布的《发电机第六部分：试验和测量技术规范》；2. 国家标准《发电机空载短路试验方法》（GB/T 26891-2011）；3. 相关电力设备制造商的技术手册和技术规格表；4. 电力系统设计和运行的相关书籍和文献，如《电力设备与系统：建设、设计与运行》；5. 发电机和电力设备的专业期刊和会议论文，如IEEE Transactions on Energy Conversion和IEEE Power and Energy Society General Meeting。

发电机空载短路试验发电机空载短路试验是一种常用的电气试验方法，用于评估发电机的性能和故障情况。

该试验主要包括空载试验和短路试验两部分，下面将对其进行详细介绍。

一、空载试验空载试验主要用于测量发电机的空载电压、空载电流、空载功率等参数，以评估发电机的负载特性。

1.实验原理发电机在无负载情况下运行，其输出功率为零，此时可以测量到发电机的空载电压、空载电流和空载功率因数。

空载电流主要由发电机的铁损耗和励磁电流组成。

2.实验步骤(1)首先，将发电机与负载断开，即不连接任何电器设备。

(2)通过发电机的励磁系统，使其产生一个相应的电磁力线。

(3)根据发电机的额定电压和额定频率，将测量仪表调整至相应的测量范围。

(4)打开发电机的空气开关，开始空载试验。

(5)测量并记录发电机的空载电压、空载电流和功率因数。

(6)根据测量结果，评估发电机的性能和负载特性。

二、短路试验短路试验主要用于测量发电机的短路电流、短路阻抗、短路功率以及定子和转子上的各种损耗，以评估发电机的短路能力和温升情况。

1.实验原理发电机在短路状态下，输出电流达到最大，此时可以测量到发电机的短路电压、短路电流和短路功率因数。

短路电流主要由发电机的铜损耗和定子反应电流组成。

2.实验步骤(1)首先，将发电机与负载断开，即不连接任何电器设备。

(2)通过发电机的励磁系统，使其产生一个相应的电磁力线。

(3)根据发电机的额定电压和额定频率，将测量仪表调整至相应的测量范围。

(4)将发电机的两个输出线端子短接，即连接在一起。

(5)打开发电机的空气开关，开始短路试验。

(6)测量并记录发电机的短路电压、短路电流和短路功率因数。

(7)根据测量结果，评估发电机的短路能力和温升情况。

空载短路试验是评估发电机性能和故障情况的重要手段。

通过对发电机的空载电压、空载电流、空载功率、短路电压、短路电流和短路功率的测量，可以全面了解发电机的工作状态和负载特性。

同时，这些数据也为发电机的设计、运行和维护提供了重要参考依据。

1000mw发电机短路试验方案
进行1000mw发电机的短路试验时，需要注意安全防护措施，并遵循以下步骤：
1. 确保所有操作人员都佩戴符合标准的个人防护装备，如安全帽、安全鞋、护目镜、防护手套等。

2. 关闭发电机的输出开关，并将所有电气设备的电源断开。

3. 断开发电机的负载端，并将负载电缆连接到一短路电阻或铜棒等。

4. 将电阻或铜棒连接到发电机的输出端。

此时，发电机处于空载状态。

5. 打开发电机的输出开关，并逐渐增加负载电流的大小，直到达到短路电流的额定值。

6. 在短路状态下进行一段时间的试验，通常为几分钟至数十分钟。

7. 在试验完成后，逐步减小负载电流，直至负载完全断开。

8. 关闭发电机的输出开关，并切断电源。

在试验过程中，应当密切观察发电机的运行状态，确保发电机的温度、振动等参数在正常范围内。

如发现异常情况，应立即
停止试验，并进行故障排除和维修。

请注意，完成该任务需要专业知识和操作经验，请在合适的场合由专业人士进行。

.南阳回龙抽水蓄能电站机组A级检修#1发电机短路特性试验方案河南电力试验研究院2007年5月25日编写：审核：批准：目次1 目的 (04)2 依据 (04)3 系统及设备简介 (04)4 组织分工 (05)5 使用仪器设备 (05)6 试验应具备的条件 (06)7 试验步骤 (06)8 安全技术措施 (06)9 试验记录 (07)10 附图（表） (07)1目的发电机的短路特性是其重要的电气性能之一。

为了检查机组大修后发电机的短路特性，以检验机组检修的质量，确保机组安全、稳定、经济地投入生产运行，特制定本方案。

本方案规定了发电机短路特性试验的步骤、措施，在实施过程中的修改、变更，届时由总指挥决定。

2依据2.1 《电气装置安装工程电气设备交接试验标准》（GB50150-91）。

2.2 《继电保护及电网安全自动装置检验条例》。

2.3 国家及行业有关技术规范、标准。

2.4 设计、制造技术文件、资料。

2.5 相关的合同文件。

3设备及系统简介3.1 系统及设备介绍南阳回龙抽水蓄能电站本次A级检修两台66MW机组，分别为#1、#2机。

两台机组分别经主变升压至220kV后与对侧220kV变电站连接。

两台机共用一套变频拖动装置(SFC)。

发电机励磁采用瑞士ABB公司生产的UNITROL 5000型数字式励磁系统。

3.2 电动发电机技术规范4 组织分工4.1 发电机短路特性试验属于整套启动试验，应在整套试运小组的统一指挥下进行，各有关单位分工明确，职责清楚，密切合作完成整套启动的试验工作。

4.2 运行人员负责试验中的有关操作，试验院负责励磁二次回路的测量检查以及试验数据的记录，并整理试验数据。

试验工作应严格按照方案要求进行。

4.3 安装人员负责试验过程中一次设备的巡视检查及设备缺陷的处理。

4.4 试验中保护定值的临时修改和恢复由保护装置检修单位完成。

4.5 运行的当班值长负责与电网调度联系。

6 试验应具备的条件6.1 发电机及其附属系统的一次设备已按照《电气装置安装工程电气设备交接试验标准》的规定试验合格，具备投运条件。

发电机短路试验四号机发变组并网前进行了发电机短路试验，现结合本次试验，根据相关资料，简要介绍一下发电机短路试验的相关内容。

二、短路试验的概念发电机短路试验是指发电机在额定转速下，定子三相绕组短路时，获取定子稳态短路电流与励磁电流关系曲线的试验。

做发电机短路试验时，要先将发电机三相绕组出线端短路，然后维持转速不变，增加励磁，读取励磁电流和相应的定子电流数值，直至定子电流达到额定电流为止，以此来获得发电机的某些参数和特性曲线。

三、短路试验的目的机组投运初期或有涉及发电机的检修工作后，机组并网前要进行发电机短路试验，主要有以下几个目的：1、检查发电机的保护、测量和电流回路，确保电流回路没有开路现象。

2、检查定子三相电流的对称性，确保三相电流平衡。

3、由得出的短路特性曲线结合空载特性曲线获得发电机的一些重要参数。

本次四号机进行短路试验，主要是因为小修期间进行了抽、穿转子以及二次回路的检查工作，同时对发变组保护系统进行了升级改造，为了验证更新后的发变组保护装置差动保护接线的正确性以及保护装置的性能，特进行本次发电机短路试验。

四、短路试验的试验方法解开励磁变高压侧三相接线，将励磁变高压侧三相与发电机短路试验电源良好连接，以此提供停机状态下的励磁电源。

根据厂用电系统设置情况选取短路点，按照继保要求，投、退相关保护，给上发电机短路试验电源，合灭磁开关，手动缓慢调节励磁电流至额定，记录相关数据，降低励磁至最低后，断开灭磁开关，恢复系统，完成实验。

1、短路试验电源（图一：四号机励磁变压器）（图二：四号机励磁变短路试验电源接线）励磁系统启励电源容量不足，最高只能带10%的空载额定电压，正常启动时达5%空载电压就会自动切至发电机自励磁，启励电源无法满足短路试验要求，因此需使用专用的6KV发电机短路试验电源。

如图所示，将四号机发电机出线至励磁变高压侧三相接线解开，使励磁变高压侧三相与厂用6KV I段的发电机短路试验电源良好连接，为短路试验提供励磁电源。

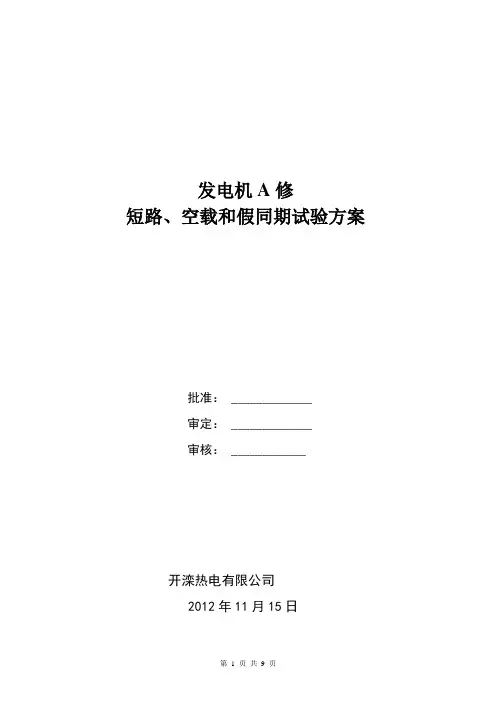

发电机A修短路、空载和假同期试验方案批准： _____________审定： _____________审核： ____________开滦热电有限公司2012年11月15日目录发电机升流及短路特性试验方案 (3)1. 编制目的与试验范围 (3)2. 试验前应具备的条件及安全措施 (3)3．试验组织措施 (4)4．试验前的设备检查 (4)5．试验步骤和程序 (5)6．主要安全技术措施 (5)发电机空载试验方案 (6)1．试验前检查 (6)2．空载升压试验 (6)发电机假同期试验方案 (6)1．试验前的检查 (6)附件一：发电机短路试验操作票................................................................. 错误！未定义书签。

附件二：发电机空载特性试验操作票......................................................... 错误！未定义书签。

附件三：发电机假同期试验操作票............................................................. 错误！未定义书签。

附件四：发电机短路试验时记录 (7)附件五：发电机空载试验时记录 (7)发电机升流及短路特性试验方案1. 编制目的与试验范围为进一步实现发电厂A修工程顺利安全达到并网发电的目的特编写此方案，本方案根据工程设计图纸编制。

本试验方案所涉及的主要设备包括:发电机系统；出线母排、CT、PT、等；励磁系统；CT、PT、励磁变、励磁控制柜等；2. 试验前应具备的条件及安全措施1、试验前应具备的条件1）断开励磁变低压侧与励磁刀闸的连接.2）发电机出口母线应用连接母排三相连接，应确保母排连接可靠，为保证试验母排能承受大电流冲击应与原母排尺寸一致；3）断开发电机组中心点PT,CT应做连接接地；4）励磁系统应已完成各元件测试、及假负载试验；5）有关的保护回路、控制回路调试完毕，回路传动试验完毕，开关动作正确可靠，信号显示正确；2、试验前应具备安全措施1）拆除影响试验的临时设施，对不影响试验的临时设施与试验表记应有足够的安全距离；2）试验设备按运行要求装设明显标志及安全设施；3）通道及出口畅通、隔离设施完善、孔洞堵严、沟道盖板完整，无屋面漏雨、渗水情况；4）照明充足、完善、有适合于电气灭火的消防器材；5）房门、网门盘应设锁的已锁好，警告标志明显齐全；6）人员组织配套完善，操作保护用具齐全；7）工作接地及保护接地符合设计要求；8）通讯联络设施足够可靠；9）所有开关设备均处于断开位臵上列各项工作检查完毕符合要求，所有人员应离开将要带电的设备及系统，未经指挥人员许可、登记不得擅自再进行任何检查和检修工作。

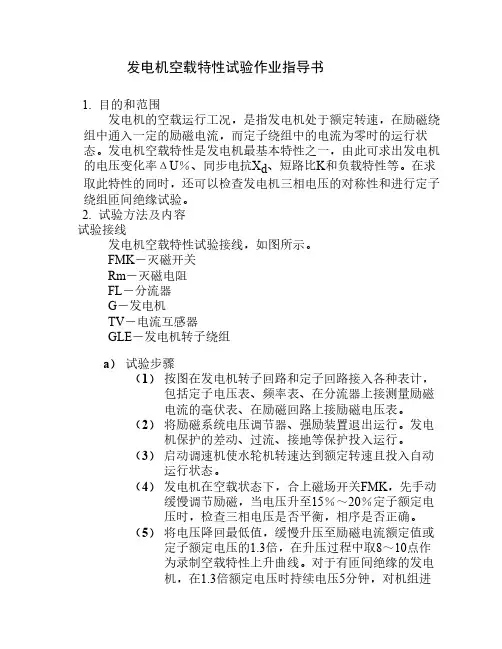

发电机空载特性试验作业指导书1. 目的和范围发电机的空载运行工况，是指发电机处于额定转速，在励磁绕组中通入一定的励磁电流，而定子绕组中的电流为零时的运行状态。

发电机空载特性是发电机最基本特性之一，由此可求出发电机的电压变化率ΔU％、同步电抗X d、短路比K和负载特性等。

在求取此特性的同时，还可以检查发电机三相电压的对称性和进行定子绕组匝间绝缘试验。

2. 试验方法及内容试验接线发电机空载特性试验接线，如图所示。

FMK－灭磁开关Rm－灭磁电阻FL－分流器G－发电机TV－电流互感器GLE－发电机转子绕组a）试验步骤（1）按图在发电机转子回路和定子回路接入各种表计，包括定子电压表、频率表、在分流器上接测量励磁电流的毫伏表、在励磁回路上接励磁电压表。

（2）将励磁系统电压调节器、强励装置退出运行。

发电机保护的差动、过流、接地等保护投入运行。

（3）启动调速机使水轮机转速达到额定转速且投入自动运行状态。

（4）发电机在空载状态下，合上磁场开关FMK，先手动缓慢调节励磁，当电压升至15％～20％定子额定电压时，检查三相电压是否平衡，相序是否正确。

（5）将电压降回最低值，缓慢升压至励磁电流额定值或定子额定电压的1.3倍，在升压过程中取8～10点作为录制空载特性上升曲线。

对于有匝间绝缘的发电机，在1.3倍额定电压时持续电压5分钟，对机组进行匝间耐压。

然后缓慢将电压降至零，再录制8～10点空载特性下降曲线。

（6）励磁电流降低至最小值时，断开磁场开关。

3. 注意事项（1）在测量上升和下降曲线时，励磁电流大小只能沿着一个方向调节，严禁中途返回。

否则由于磁滞作用，将影响测量结果。

（2）调节励磁导一定数值，待表计稳定后进行读表，要求所有表计同时读取。

（3）在发电机出线上测量发电机残压时，必须做好安全措施。

（4）试验时发现异常现象应立即停止试验，及时查明原因。

一、空载特性空载特性：n =n 1，I =0时，U 0=f (i f )§10-6 空载和短路特性空载特性是发电机的基本特性之一：（1）空载特性表征了电机磁路的饱和情况；（2）空载特性和短路特性等其它特性配合在一起，可以确定同步电机的基本参数。

测取方法：ff δfU Uf 1.00*U定子短路特性：n =n 1，U =0时，I k =f (i f )测取方法：二、短路特性AAA定子fkNI 短路特性是直线的原因：k E U jI x δσ=+=f i E I δ∴∝∝ka1f k E jI x δσ=∴电机磁路处于不饱和状态0151015k x .I =E =.σδ***≈∴当时，fkI 从物理意义上解释：忽略电阻，短路回路只包含电抗，故I k 总是滞后于E 0 900。

F a 与F f 1方向相反，去磁作用，磁路不饱和。

三、利用空载特性和短路特性求同步电抗的不饱和值sk s k a k xI j x I j r I E ≈+=00s kE x I =f0E k I 注意：1）取E 0而非E 0’计算x s2）E 0、I k 为相值3）凸极机计算为直轴同步电抗x dfi 0k I 0'E 短路时电枢的电动势方程：同步电抗的不饱和值四、短路比定义：在能产生空载额定电压的励磁电流下，三相稳态短路时的短路电流与额定电流的比值（K c ）。

000()()()kN f f f N c Nfk k N I i i i U U K I i I I =====0fE kNI fkI N U N I kE fk 0k dE jI x =−000**//1/1N d c N N d N N ddE U E x E K I I x U U x k x φφφμ===⨯=不计饱和时：*/1dc xK =dkNx E I 0=当i f =i f 0时有：f δ短路比对电机的影响：1）短路比小则同步电抗大，短路电流小，但负载变化时发电机的电压变化较大，而且并联运行时发电机的稳定性较差，但电机的成本较低；*d x 2）短路比大电机性能较好，但成本高，因为短路比大表示小，故气隙大，使励磁电流和转子用铜量增大；4）我国汽轮发电机的K c =0.47-0.63，水轮发电机的K c =1.0-1.4。

发电机短路试验方案编制：审核：批准：1 概述我公司3号发电机组因为存在增加无功时，转子7瓦振动随之增加的现象，经转子RSO试验测试后，怀疑转子匝间绝缘存在劣化现象。

为进一步掌握3号发电机转子的匝间绝缘劣化程度，在发电机出口三相短路的状态下，配合发电机厂家完成转子匝间波形的录制工作，分析3号发电机转子的绝缘状态。

2 设备参数2.1发电机型号：DH-600-G 额定功率：655.2MW额定容量：728MVA 额定功率因数：0.9（滞后）额定电压：22000V 额定电流：19105A空载励磁电流：1798.4A 额定励磁电压：400.1V额定励磁电流：4387.34A2.2励磁变容量：7500kVA 额定电压：22/0.835kV额定电流：196.8A 接线组别：Dy53 试验内容3.1转子交流阻抗试验；3.2发电机出口短路状态下转子匝间波形录制；3.3励磁系统试验；4试验前准备工作4.1发电机检修工作结束，机端短路排已按要求连接，短路点设在发电机出口断路器之前。

4.2断开励磁变高压侧引线，做好安全措施保持有足够的绝缘距离。

从6kV开关室的备用间隔通过6kV电缆引一路电源200A接至励磁变高压侧。

6KV开关柜定值见附件，保护经检验及开关传动试验正常投运。

4.3励磁调节器检修工作结束，具备投运条件；4.4机、炉、电联动试验完毕，机炉满足电气试验要求；4.5发电机水冷系统投入运行；4.6所有检修工作结束，满足试验要求；4.7试验前检查CT没有开路，PT没有短路。

5试验步骤5.1在汽机冲转升速过程中测量0转/分、1500转/分、3000转/分时发电机转子的交流阻抗和功率损耗（对发电机转子试验电压用200V）；5.2在转子绕组集电环处用500伏摇表测量不同转速下发电机转子线圈的绝缘电阻（500伏摇表），测出的绝缘电阻应大于0.5兆欧；5.3发电机出口短路试验a)检查发电机出口断路器在断开位置，断开其控制电源；b)检查发电机出口隔离开关在断开位置，断开其控制电源；c)检查发电机出口短路排连接良好；d)投入发电机的1YH、2YH、3YH出口PT，合上发电机中性点PT刀闸，并检查各PT一、二次保险正常；e)投入发电机差动保护、发电机定子断水保护、发电机过电压保护（检查临时定值整定为1.08倍额定电压，动作时间0秒）；投入励磁变差动保护、励磁变瓦斯保护，出口方式为灭磁（即保护A、B柜仅投入跳灭磁开关压板，其它所有压板断开；保护E柜关闭主汽门压板断开）其它发电机、励磁变保护均退出运行；f)检查灭磁开关Q02在断开位置，AVR系统具备起励条件；g)手动合上励磁变临时6KV电源开关，检查励磁变带电正常；h)手动强起整流柜风机，检查励磁方式为“手动”，其启始给定值在零位。

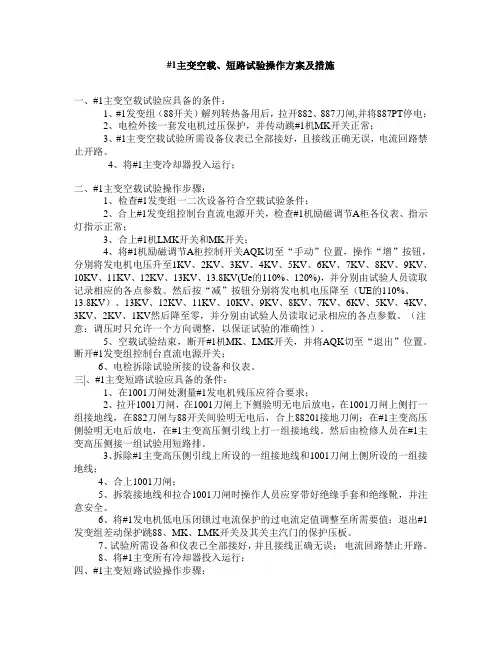

#1主变空载、短路试验操作方案及措施一、#1主变空载试验应具备的条件：1、#1发变组（88开关）解列转热备用后，拉开882、887刀闸,并将887PT停电；2、电检外接一套发电机过压保护，并传动跳#1机MK开关正常；3、#1主变空载试验所需设备仪表已全部接好，且接线正确无误，电流回路禁止开路。

4、将#1主变冷却器投入运行；二、#1主变空载试验操作步骤：1、检查#1发变组一二次设备符合空载试验条件；2、合上#1发变组控制台直流电源开关，检查#1机励磁调节A柜各仪表、指示灯指示正常；3、合上#1机LMK开关和MK开关；4、将#1机励磁调节A柜控制开关AQK切至“手动”位置，操作“增”按钮，分别将发电机电压升至1KV、2KV、3KV、4KV、5KV、6KV、7KV、8KV、9KV、10KV、11KV、12KV、13KV、13.8KV(Ue的110%、120%)，并分别由试验人员读取记录相应的各点参数。

然后按“减”按钮分别将发电机电压降至（UE的110%、13.8KV）、13KV、12KV、11KV、10KV、9KV、8KV、7KV、6KV、5KV、4KV、3KV、2KV、1KV然后降至零，并分别由试验人员读取记录相应的各点参数。

（注意：调压时只允许一个方向调整，以保证试验的准确性）。

5、空载试验结束，断开#1机MK、LMK开关，并将AQK切至“退出”位置。

断开#1发变组控制台直流电源开关；6、电检拆除试验所接的设备和仪表。

三|、#1主变短路试验应具备的条件：1、在1001刀闸处测量#1发电机残压应符合要求；2、拉开1001刀闸，在1001刀闸上下侧验明无电后放电，在1001刀闸上侧打一组接地线，在882刀闸与88开关间验明无电后，合上88201接地刀闸；在#1主变高压侧验明无电后放电，在#1主变高压侧引线上打一组接地线。

然后由检修人员在#1主变高压侧接一组试验用短路排。

3、拆除#1主变高压侧引线上所设的一组接地线和1001刀闸上侧所设的一组接地线；4、合上1001刀闸；5、拆装接地线和拉合1001刀闸时操作人员应穿带好绝缘手套和绝缘靴，并注意安全。

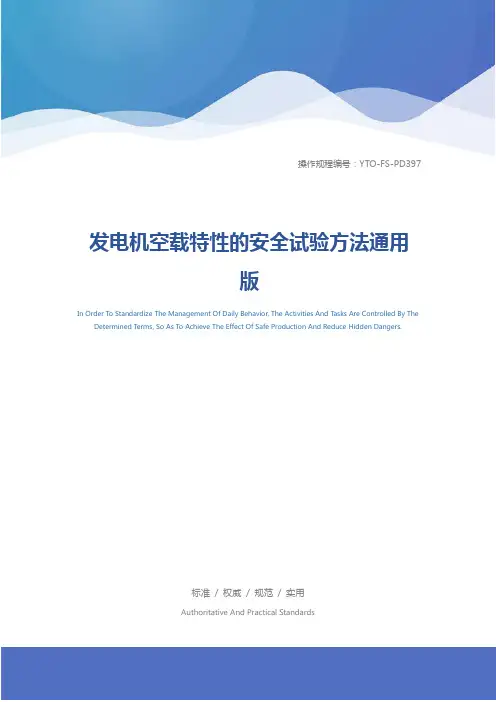

操作规程编号：YTO-FS-PD397发电机空载特性的安全试验方法通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards发电机空载特性的安全试验方法通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

(1)试验接线发电机空载特性试验接线如图8—17所示。

(2)试验步骤①按图8—17接线。

②将自动调整励磁装置放在手动位置，退出强行励磁和强行减磁装置，将磁场变阻器R调至最大位置，将差动、过流、接地保护投入运行。

③将发电机升速至额定转速，且保持不变。

④合上灭磁开关SD，调节磁场变阻器，慢慢调节励磁电流，逐渐增加励磁电压，每增加额定电压的10％～15％，应停留片刻，同时读取并记录各仪表的读数和转速值；定子电压的最高值应该是汽轮发电机电压升至额定电压的130％，带变压器时为110％的额定电压，水轮发电机电压升至额定电压的150％(以不超过励磁电流为限)。

⑤对有匝间绝缘的发电机结合进行匝间耐压试验时，应在最高试验电压下进行，持续时间为5min。

⑥逐渐减少励磁电流，降低定子电压，每减少额定电压的10％-15％应停留片刻，读取并记录各仪表的指示值和转速，当磁场变阻器退至电阻最大时，拉开灭磁开关。

⑦拉开灭磁开关后，保持额定转速，在定子绕组的出线处测量残余电压。

发电机特性试验要点发电机特性试验是对发电机进行性能测试的一种方法，通过测试可以了解发电机的各项性能指标，为发电机的选型和使用提供依据。

本文将介绍发电机特性试验的要点。

一、试验前准备1.检查试验设备是否正常工作，包括发电机、电源、测量仪器等。

2.检查试验环境是否符合要求，包括温度、湿度、气压等。

3.检查试验样机是否符合要求，包括额定功率、额定电压、额定电流等。

二、试验内容1.空载试验空载试验是指在发电机未接负载的情况下进行的试验。

试验时，将发电机的输出端接到电阻箱或电容器上，调节电阻箱或电容器的阻值或容值，使发电机输出电压稳定在额定电压下，记录此时的输出电流和功率。

2.短路试验短路试验是指在发电机输出端短接的情况下进行的试验。

试验时，将发电机的输出端短接，调节电源电压，使发电机输出电流稳定在额定电流下，记录此时的输出电压和功率。

3.负载试验负载试验是指在发电机接负载的情况下进行的试验。

试验时，将发电机的输出端接到负载上，调节负载电阻或容值，使发电机输出电压稳定在额定电压下，记录此时的输出电流和功率。

三、试验结果分析1.空载试验结果分析空载试验结果可以得到发电机的空载电流和空载功率，通过计算可以得到发电机的空载电功率因数和空载电流谐波含量。

2.短路试验结果分析短路试验结果可以得到发电机的短路电压和短路功率，通过计算可以得到发电机的短路阻抗和短路电流谐波含量。

3.负载试验结果分析负载试验结果可以得到发电机的负载电流和负载功率，通过计算可以得到发电机的负载电功率因数和负载电流谐波含量。

四、试验注意事项1.试验时应注意安全，避免触电和短路等事故的发生。

2.试验时应注意测量仪器的精度和准确性，避免误差的发生。

3.试验时应注意试验环境的稳定性，避免环境因素对试验结果的影响。

4.试验结果应进行综合分析，得出准确的结论。

以上就是发电机特性试验的要点，希望对您有所帮助。

发电机升流及短路特性试验措施1#1#发电机升流及短路特性试验措施1、1#发电机升流及短路特性试验机组升流试验是通过对发电机、母线等一次设备升流，检查发电机主回路CT二次接线的正确性，检查发电机保护、测量、录波、励磁、调速器和机组LCU电流回路的正确性，检查发电机保护装置动作正确性。

1#发电机升流短路点设在发电机出口，装设封闭母线专用短路试验及接地装置，用他励电源逐渐升流，检查短路范围内的CT二次回路、表计及保护的正确性，录制发电机短路特性曲线时，同时测额定电流下的轴电压。

做额定电流下灭磁特性试验。

短路特性采用先升流至110％额定电流，然后电流下降时录制曲线。

2、1#机组升流试验的准备工作1）断开发电机出口断路器01DL、隔离开关014DS以及灭磁开关。

2）从10kv坝区变开关柜（电流互感器变比50/1）柜引一根10kv电缆接入励磁变高压侧作为临时他励电源。

保护整定电流速断 1.5A，过电流1A,时间1秒。

另外放一根4×1.5电缆到机旁1＃机励磁柜附近用于远方跳合开关。

3）断开励磁变高压侧与主母线的连接，10kV电缆接入励磁变高压侧。

对励磁变进行冲击试验，共进行3次，每次保持5分钟，间隔5分钟。

4）断开机组中心点消弧线圈隔离开关。

5）励磁系统应已完成各元件测试，并带电阻负载录制了小电流特性。

6）短路范围内暂时不用的CT二次线圈已短路接地，各测试仪表接线、标定完毕。

7）发电机组保护出口压板在断开位置,保护仅作用于信号。

投过压闭环和水机保护。

8）测量定子绕组和转子绕组绝缘电阻和吸收比。

9）技术供水系统已投入运行，各子系统的水量分配均匀，各部轴承冷却系统流量正常，发电机定子空气冷却器的水量正常。

10）恢复发电机集电环碳刷3、1#发电机零起升流1）自动开机至额定转速，机组各部运行正常。

2）励磁风机运行正常。

3）励磁装置处于电流反馈最小输出状态，投10kV它励电源。

4）检查短路范围内的CT二次电流回路的完整性。

The shortest way to do many things is to only one thing at a time.勤学乐施天天向上（页眉可删）发电机空载特性的安全试验方法(1)试验接线发电机空载特性试验接线如图8—17所示。

(2)试验步骤①按图8—17接线。

②将自动调整励磁装置放在手动位置，退出强行励磁和强行减磁装置，将磁场变阻器R调至最大位置，将差动、过流、接地保护投入运行。

③将发电机升速至额定转速，且保持不变。

④合上灭磁开关SD，调节磁场变阻器，慢慢调节励磁电流，逐渐增加励磁电压，每增加额定电压的10％～15％，应停留片刻，同时读取并记录各仪表的读数和转速值；定子电压的最高值应该是汽轮发电机电压升至额定电压的130％，带变压器时为110％的额定电压，水轮发电机电压升至额定电压的150％(以不超过励磁电流为限)。

⑤对有匝间绝缘的发电机结合进行匝间耐压试验时，应在最高试验电压下进行，持续时间为5min。

⑥逐渐减少励磁电流，降低定子电压，每减少额定电压的10％-15％应停留片刻，读取并记录各仪表的指示值和转速，当磁场变阻器退至电阻最大时，拉开灭磁开关。

⑦拉开灭磁开关后，保持额定转速，在定子绕组的出线处测量残余电压。

(3)注意事项①正式试验前，应先将发电机慢慢升压至额定电压值的20％～50％，检查三相电压是否平衡，且观察发电机是否正常；如有异常，应迅速降压，切断励磁，查明原因。

②在测录上升和下降曲线时，励磁电流只能单方向调节，严禁中途返回；否则，会因铁芯磁滞的影响，使测量结果产生误差。

③对于曲线的直线部分，选取的测点可少些，而当电压升至额定电压附近值时，应适当减小间隔增加测点密度。

④由于设备缺陷等原因，发电机无法保持额定转速，可以选定一另外的转速。

⑤励磁电流的调节应缓慢进行，调到某点数值时，待表计指示稳定后，再同时读数。

若定子和转子的仪表不能放在同一地方时，应装设联络信号，以利于同时读数。

首先先说说发电机做短路试验的目的：对于中大型发电机，负载试验是个比较费力费时的事，但又要保证电机出厂后的可靠性，所以一般的“特性”试验主要分为：空载特性试验和短路特性试验。

空载试验即为逐步增加发电机的励磁电流，使得发电机的三相输出电压达到额定电压（过电压是试验的另一部分，不包括在本试验内）；主要测试的是发电机的绝缘性能，和电压输出特性。

短路试验是逐步增加励磁电流（三相输出端短路后），使得三相短路电流达到额定电流（过流试验不算在此项目内），主要测试绕组可承载电流的能力，也可以检验电流输出特性。

关于你问的问题：1，短路时电流的流动方向，与带其他负载时的流动方向是一模一样的。

与有无N无关。

2，短路前，三相间是存在电势差的，所以会检测到电压。

而短路后，三相输出端的电势差为0，所以不存在电压（差）。

这个道理应该是很明白的。

发电机与市电并列需要二个条件，一是相序相同，二是相位相同；举一个例子，发电机与市电并列，就是要让发电机发出的电能“走”到市电上，就象一个汽车上的人想走到另一个汽车上一样；如果二个汽车向不同的方向走，你是不可能走过去的，这就是相序的重要性；如果二个汽车方向相同，但走的不一样快，你同样不能走过去，这就是相位的重要性；只有二个汽车行驶方向一样，行驶速度一样时，你才能走过去，也就是说，只有相序一样，相位也一样，发电机才能并网。

做发电机短路空载试验时先做短路再空载……短路试验一般是新安装机组或者大修后的机组做的，原因是这些机组剩磁一般不够，自并励的话不足以升压，也就是升不起压的，所以先做短路试验来产生足够磁场，随后试验就有剩磁了，可以升压了。

另外，短路试验可以验证各电流互感器的极性,电流回路的正确性.而继电保护主要就是靠差动回路来工作，所以差动回路正确可以保证保护装置正常工作，这样再做空载试验就安全多了。

发电机短路试验要外接励磁电源;发电机短路试验，是在定子出口处用铜排三相短接，然后开机升到额定转速，再投入励磁，逐步增大励磁，直到定子电流达到额定值。

抚顺望花电厂发电机空载和短路试验方案1 发电机空载试验1.1试验目的及依据测量发电机空载曲线；试验依据DL/T 596-1996 《电力设备预防性试验规程》1.2试验接线试验接线图如图1.图1 发电机空载接线图注：本次试验需引入以下参量：发电机定子三相电压、发电机定子三相电流、转子电压、转子电流（转子电压和电流应采取不经过变送器的量）试验仪器由东北电力科学研究提供，电厂负责接线，另外为了试验过程的安全，建议采用故障录波器的端子屏。

1.3试验步骤1）发电机出口封闭母线断开，检查断开距离，确保有足够的击穿距离（以发电机额定电压2.0倍以上为准）；2）试验接线准备，将发电机定子三相电压、定子三相电流、转子电压和转子电流接入试验仪器中，检查试验接线；3）试验接线一切无误后，打开自动试验记录，开始提高励磁电压，要求励磁电压缓慢上升至1.3Un（不带变压器，如带变压器进行空载试验电压上限为1.1Un），（注：如果当励磁电流达到额定值而励磁电压还没有到1.3Un，则试验以励磁电流额定值为上限），然后励磁电压从1.3Un缓慢下降到零，此时查看空载曲线，如无异常，则关闭自动记录，试验结束。

2 发电机短路试验2.1 试验目的及依据测量发电机短路曲线；试验依据DL/T 596-1996 《电力设备预防性试验规程》2.2试验接线试验接线图如图2.图2 发电机短路接线图注：本次试验需引入以下参量：发电机定子三相电压、发电机定子三相电流、转子电压、转子电流（转子电压和电流应采取不经过变送器的量）试验仪器由东北电力科学研究提供，电厂负责接线，另外为了试验过程的安全，建议采用故障录波器的端子屏。

2.3 试验步骤1）发电机出口封闭母线断开，检查断开距离，确保有足够的击穿距离（以发电机额定电压2.0倍以上为准）；2）用短路板将发电机出口进行短路，确保短路板与发电机三相接触良好。

3）试验接线准备，将发电机定子三相电压、定子三相电流、转子电压和转子电流接入试验仪器中，检查试验接线；4）试验接线一切无误后，打开自动试验记录，开始提高励磁电流，当励磁电流到15%-20%额定值时，观察发电机定子电流，确保三相平衡，如不平衡则应查找原因前禁止继续增加励磁电流；5）缓慢增加励磁电流直到定子电流到达额定值，然后减少励磁电流直到为零，观察短路曲线，如无异常则试验结束。
