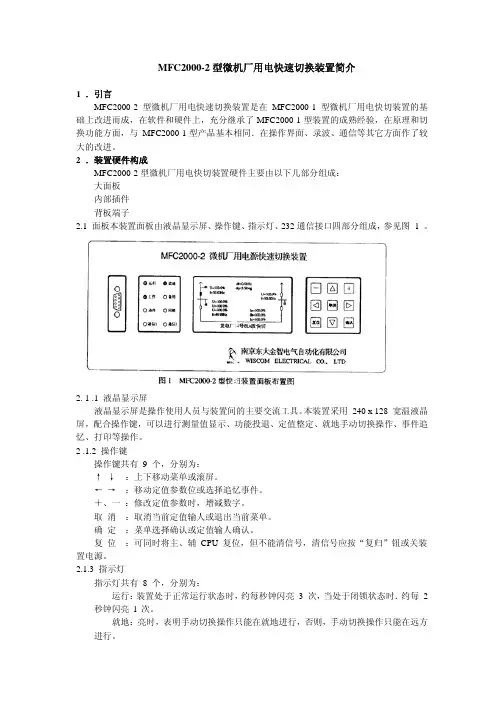

MFC2000-2型微机厂用电快速切换装置简介1 ．引言MFC2000-2型微机厂用电快速切换装置是在 MFC2000-1型微机厂用电快切装置的基础上改进而成，在软件和硬件上，充分继承了MFC2000-1型装置的成熟经验，在原理和切换功能方面，与 MFC2000-1型产品基本相同．在操作界面、录波、通信等其它方面作了较大的改进。

2 ．装置硬件构成MFC2000-2型微机厂用电快切装置硬件主要由以下几部分组成：大面板内部插件背板端子2.1 面板本装置面板由液晶显示屏、操作键、指示灯、232通信接口四部分组成，参见图 1 。

2. 1 .1 液晶显示屏液晶显示屏是操作使用人员与装置间的主要交流工具。

本装置采用 240 x 128 宽温液晶屏，配合操作键，可以进行测量值显示、功能投退、定值整定、就地手动切换操作、事件追忆、打印等操作。

2 .1.2 操作键操作键共有 9 个，分别为：↑↓：上下移动菜单或滚屏。

←→：移动定值参数位或选择追忆事件。

＋、一：修改定值参数时，增减数字。

取消：取消当前定值输人或退出当前菜单。

确定：菜单选择确认或定值输人确认。

复位：可同时将主、辅 CPU 复位，但不能清信号，清信号应按“复归”钮或关装置电源。

2.1.3 指示灯指示灯共有 8 个，分别为：运行：装置处于正常运行状态时，约每秒钟闪亮 3 次，当处于闭锁状态时．约每 2 秒钟闪亮 l 次。

就地：亮时，表明手动切换操作只能在就地进行，否则，手动切换操作只能在远方进行。

工作：工作电源开关合时亮。

命备用：备用电源开关合时亮。

动作：表明装置刚进行过切换操作，复归后熄灭。

闭锁：表明装置处于闭锁状态，含装置闭锁及出口闭锁。

通信1 ：通信发送灯。

用于装置与便携式电脑通信或与 DCS通信。

通信2 ：通信接收灯。

用于装置与便携式电脑通信或与 DCS通信。

2.1.4 232 通信口用于与便携式电脑通信，可直接接插 232 串行口。

2.2 内部插件2.2.1 插件布置图见图22.2.2 插件功能简介CPUB辅 CPU 插件，主要完成液晶显示、键盘操作、通信、打印等功能。

厂用电快切装置的工作原理、作用认识快切之前要明白几个专用名词，如下图所示，高厂变所带的分支叫工作进线分支开关1DL，起备变带的分支叫备用进线分支开关2DL。

机组正常运行时，由高厂变合工作进线分支开关1DL，从而使母线带电，此时电厂机组自身给母线供电，称为工作。

在机组停机时，由起备变合备用进线分支开关2DL，给母线带电，此时电网给母线供电，称为备用。

快切是什么呢？字面上理解就是快速切换，说白了就是工作分支开关和备用分支开关的切换，就是合工作，跳备用；合备用，跳工作。

先合后跳，或者先跳后合。

这里就涉及到快切的两种基本切换方式，并联切换和串联切换。

并联切换就是先合后跳，如图，假设现在1DL合位，先合上2DL，再跳开1DL，就是并联切换，在并联切换的时候，会引起并联系统出现环流，切换必须是瞬间的，不能长时间并列。

串联切换，就是先跳后合，假设现在1DL合位，先跳开1DL，再合上2DL,就是串联切换。

串联切换会引起母线短时失电，严重会因某些重要设备停转，导致机组跳闸，因此也必须是瞬间的。

正常切换包括并联切换和串联切换，是双向的，可以由工作切到备用，也可以由备用切到工作，一般是在DCS画面操作的。

kju快切最多的是事故切换，保护动作时启动快切，事故切换一般为串联切换，而且只能由工作切到备用，是单向的。

保护动作接点，通常都是由发变组保护A\B\C屏接入。

另外快切的切换还有母线失压切换，开关偷跳切换，不再详述。

通过上面的介绍，咱们来看看快切究竟该设计哪些回路，首先要合跳1DL、2DL，那么就需要合、跳1DL、2DL的出口指令回路，需要1DL、2DL的位置反馈回路；有DCS操作，就需要有接到DCS的切换启动、串并联选择、复位等指令回路；有保护启动，就需要有保护屏接入的启动切换回路。

有切换回路，就会有接入的闭锁回路。

另外，需要有电流、电压回路，电压有母线电压（三相）、工作进线电压、备用进线电压，电流有工作进线电流、备用进线电流，电流取单相或三相，电压取相或线电压，有电压通常就会取母线PT隔刀位置接点。

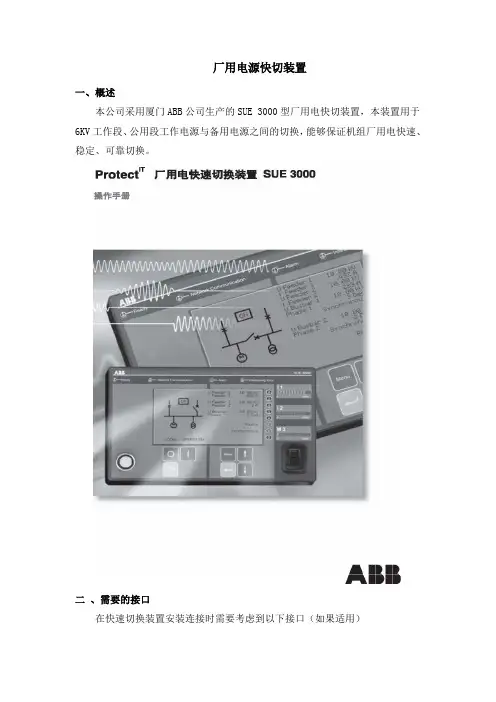

厂用电源快切装置一、概述本公司采用厦门ABB公司生产的SUE 3000型厂用电快切装置，本装置用于6KV工作段、公用段工作电源与备用电源之间的切换，能够保证机组厂用电快速、稳定、可靠切换。

二、需要的接口在快速切换装置安装连接时需要考虑到以下接口（如果适用）1.断路器间隔断路器的位置指示断路器合分闸控制回路可抽出的断路器单元中，弹簧储能状态和断路器手车的位置状态2.测量母线、主进线和备用进线的电压两个进线的相应的电流3.启动（保护或手动启动）快速保护启动在设备或控制室上启动快速切换（就地/远方选择）内部低电压（相对相电压）或外部低电压继电器（相对相电压或三相电压采集）低电压保护的启动远方控制快速切换设备的所有功能都可以远方控制远方信号所有相关的操作模式可以由无源信号接点来表示。

6.断路器的位置指示如果断路器的位置无法正确指示，快切装置将不能执行任何操作。

断路器状态显示在面板上如下所示：7.断路器的控制断路器可以用单极或双极控制，命令回路应该连接至相应的开关量输入输出模块的重载输出模块中8.测量电压SUE3000的切换功能主要由测量电压（模拟量信号处理）和断路器的位置指示状态（切换方向）来实现断路器的位置决定了现在的切换方向，也决定了哪个馈线为备用的馈线。

注：快速切换设备需要得到断路器的确切位置，一次快速切换只能在一个断路器分闸，另外一个断路器合闸的情况下进行。

如果相应的备用进线的电压低于80％UN(默认设置值)，对于快速切换装置来说，备用进线被认为没有准备好。

如果母线电压低于70％UN（默认设置值），其快速切换的原理已经不再满足了，由于在母线电压和备用电压的差异，快速切换装置将不再执行快速切换操作，它将执行首次同相切换、残压切换或延时切换。

快速切换装置在持续的监视进线的低电压，对于这种低电压是否在快速切换装置内启动切换操作，可以在项目的设计阶段决定。

快速切换装置由相应的备用进线的电压和母线的残压来动态决定由哪种模式的切换。

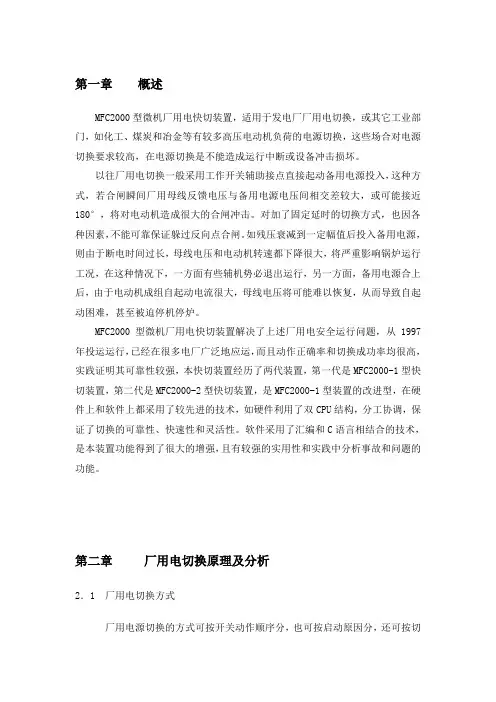

第一章概述MFC2000型微机厂用电快切装置，适用于发电厂厂用电切换，或其它工业部门，如化工、煤炭和冶金等有较多高压电动机负荷的电源切换，这些场合对电源切换要求较高，在电源切换是不能造成运行中断或设备冲击损坏。

以往厂用电切换一般采用工作开关辅助接点直接起动备用电源投入，这种方式，若合闸瞬间厂用母线反馈电压与备用电源电压间相交差较大，或可能接近180°，将对电动机造成很大的合闸冲击。

对加了固定延时的切换方式，也因各种因素，不能可靠保证躲过反向点合闸。

如残压衰减到一定幅值后投入备用电源，则由于断电时间过长，母线电压和电动机转速都下降很大，将严重影响锅炉运行工况，在这种情况下，一方面有些辅机势必退出运行，另一方面，备用电源合上后，由于电动机成组自起动电流很大，母线电压将可能难以恢复，从而导致自起动困难，甚至被迫停机停炉。

MFC2000型微机厂用电快切装置解决了上述厂用电安全运行问题，从1997年投运运行，已经在很多电厂广泛地应运，而且动作正确率和切换成功率均很高，实践证明其可靠性较强，本快切装置经历了两代装置，第一代是MFC2000-1型快切装置，第二代是MFC2000-2型快切装置，是MFC2000-1型装置的改进型，在硬件上和软件上都采用了较先进的技术，如硬件利用了双CPU结构，分工协调，保证了切换的可靠性、快速性和灵活性。

软件采用了汇编和C语言相结合的技术，是本装置功能得到了很大的增强，且有较强的实用性和实践中分析事故和问题的功能。

第二章厂用电切换原理及分析2．1 厂用电切换方式厂用电源切换的方式可按开关动作顺序分，也可按启动原因分，还可按切换速度进行分类。

（1）按照开关动作顺序分类（动作顺序以工作电源向备用电源为例）：◆并联切换：先合上备用电源开关，两电源短时并联，再跳开工作电源开关，这种方式多用于正常切换，如起、停机过程中的厂用电倒换。

并联方式分为自动和并联半自动两种。

◆串联切换：先跳开工作电源开关，在确认工作开关跳开后，在合上备用电源开关。

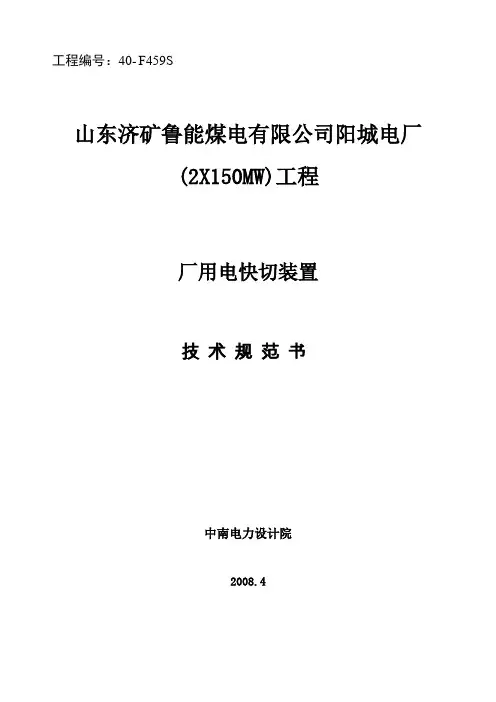

工程编号：40-F459S山东济矿鲁能煤电有限公司阳城电厂(2X150MW)工程厂用电快切装置技术规范书中南电力设计院2008.4目录1. 总则2. 设备规范3. 设备使用的环境和条件4. 技术要求5. 设计界限6. 供货范围7. 技术文件及交付进度8. 售后服务9. 其它1总则1.1本技术规范的使用范围，限于山东济矿鲁能煤电有限公司阳城电厂(2X150MW)工程厂用电快切装置的订货。

1.2卖方必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

卖方应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有2台套2年以上的商业运行经验。

1.3由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致,卖方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。

1.4 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合GB、GB/T和IEC最新版本的标准和本规范书的优质产品。

1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着将提供的设备完全符合本规范书的要求。

卖方如对本技术规范有异议，在征得买方同意后，可对有关条文进行修改。

如买方不同意修改，仍以买方意见为准。

1.6 规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.8 本规范书未尽事宜，由买方和卖方在合同技术谈判时双方协商确定。

1.9 在签订合同之后，卖方开始制造之日期应通知买方。

在这之前买方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，卖方应承诺予以配合，并不因此而产生任何费用。

具体内容由买方、卖方双方共同商定。

2设备规范设备名称：厂用电快速切换装置。

设备规范及数量直流工作电压：DC 220V ， -20% -- +15%输入电压信号：AC 57.7V或100V输入接点容量：>DC 24V、10mA输出接点容量：跳闸：DC220V 5A；其它：DC220V 5A事故最快切换时间：并联方式＜ 12ms +用户设置延时+备用电源合闸时间（外部保护接点闭合至备用开关合上）串联方式＜ 12ms +工作电源跳闸时间 +备用电源合闸时间（外部保护接点闭合至备用开关合上）测量误差：时间 <1ms电压（20-100V）≤1%相角（0～360°）：不大于0.05度频率（30～60Hz）：不大于0.02HZ功率消耗交流电压回路（额定100V）：每相不大于0.5VA直流电源回路（额定220V）：静态功耗不大于30W，动态功耗不大于40W 装置时钟精度：24H误差不大于±1S抗干扰性能符合国标：GB6162绝缘耐压满足行业标准：DL478过载能力交流电压回路：在1.5倍额定电压下应能连续工作。

厂用电快切装置原理及整定实例摘要：文章介绍了厂用电快切的必要性，简介各种切换方式，并且通过整定计算实例，分析在应用中的注意事项。

关键词：快切；切换方式；整定计算1.概述厂用电快速切换装置是发电厂厂用电气系统的一个重要设备对发电厂乃至整个电力系统的安全稳定运行有着重大影响。

对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。

2.厂用电快切装置切换方式及功能介绍2.1 厂用电快切装置简介快切装置其实就是电源快速切换装置的简称，常常被应用在电厂的供电系统中。

从本质上来讲，在电厂供电系统中应用快速切换装置，目的就是为了使高电压、高负荷的电源得以迅速切换，从而保证供电的正常，进而避免因电源切换而使某些设备受损。

快切装置的主要启动方式有：手动启动切换、自动启动切换。

手动切换兼有并联切换、同时切换和串联切换功能；并联切换具有并联自动和并联半自动功能。

自动切换分事故切换和不正常情况切换两种，包括失压启动、断路器位置启动、保护启动等几种方式，自动切换兼有串联和同时切换功能。

切换方式有三种：既快速切换、同期捕捉切换和残压切换，其中同期捕捉切换可选恒定越前时间和恒定越前相角两种方法。

各种切换方式和功能以简图方式表示如下：2.2 切换功能介绍2.2.1 正常切换正常切换由手动启动，在控制台、DCS系统或装置面板上均可进行，根据远方/就地控制信号进行控制。

正常切换是双向的，可以由工作电源切向备用电源，也可以由备用电源切向工作电源。

正常切换有以下几种方式：2.2.1.1 并联切换手动启动，若并联切换条件满足，装置将先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关，如在这段延时内，刚合上的备用（工作）开关被跳开（如保护动作跳闸），则装置不再自动跳工作（备用），以免厂用电失电。

若启动后并联切换条件不满足，装置将闭锁发信，并进入等待人工复归状态。

厂用电快切装置一、概述：随着机组容量的扩大，厂用电容量不断增长，要求故障情况下快速切换厂用电，以保证机组运行工况的稳定，减小切换时对辅机电动机的冲击。

二、厂用电源成功切换的准则：厂用电系统的任何设备（登陆器及电动机），不能由于切换厂用电承受过载和冲击。

产生冲击的原因主要是由于残压，及电动机带负荷启动。

三、快切装置的基本要求：1.适用于高压厂用电系统，断路器的固有合闸时间不大于5赫兹。

2.可以预选两种方式（串切，同时）之一作为事故情况下的切换方式。

3.切换厂用电时电动机不应受到过度冲击。

4.具备慢速切换功能作为后备。

5.备用电源无电压或电压互感器保险熔断时不应动作。

6.装置只允许动作一次。

7.正常切换或事故切换都应检查切换电源之间的初始相角差，超过整定值时不允许切换，防止非同期并列。

8.有必要的试验回路。

9.有解除及试验的转换开关。

10.接线简单可靠。

四、6KV厂用电快切装置与BZT装置的使用规定1. 6KVⅠ—Ⅳ段工作电源与备用电源之间设有快切装置和BZT装置。

正常运行时，1#机快切装置方式开关BK1投自动位、BK2投并切位、BK3投投入位，2#、3#、4#机快切装置方式开关BK1投自动位、BK2投串并联（BK2有并联和同时两个位置，投并联位置代表使用装置正常切换厂用电时装置自动采用并联方式切换厂用电，事故切换时装置自动采用同时切换的方式）、BK3投投入位，快切装置压板除跳231（232）、6501（6601）、6502（6602）外，其余全部投入。

各段BZT装置BK开关投入。

2. 机组正常进行厂用电切换时，不允许使用快切装置，应手动进行切换。

3. 当6KV厂用电由工作电源倒为备用电源带时，应将快切装置BK3切至断开位，将BZT装置开关BK切至断开位，并退出快切装置的压板。

4. 快切装置投入时，应先投BK3，按装置复位按钮，检查装置信号正确后，方可投入装置有关压板。

5. 快切装置事故动作，厂用电切换成功后，将厂用电开关复位，记录快切动作时间、信号，退出有关压板，按装置复位按钮，使装置复位，将BK3切至断开位。
