CA-2100E(新机)可燃气体报警控制器使用说明书

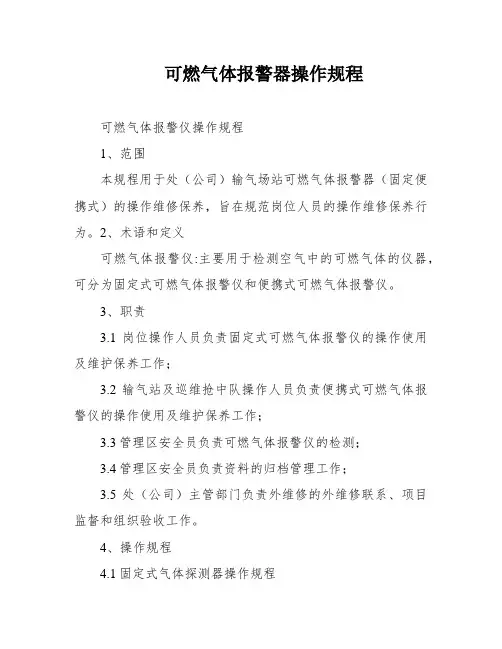

可燃气体报警器操作规程
可燃气体报警仪操作规程
1、范围
本规程用于处（公司）输气场站可燃气体报警器（固定便携式）的操作维修保养，旨在规范岗位人员的操作维修保养行为。

2、术语和定义
可燃气体报警仪:主要用于检测空气中的可燃气体的仪器，可分为固定式可燃气体报警仪和便携式可燃气体报警仪。

3、职责
3.1岗位操作人员负责固定式可燃气体报警仪的操作使用及维护保养工作；
3.2输气站及巡维抢中队操作人员负责便携式可燃气体报警仪的操作使用及维护保养工作；
3.3管理区安全员负责可燃气体报警仪的检测；
3.4管理区安全员负责资料的归档管理工作；
3.5处（公司）主管部门负责外维修的外维修联系、项目监督和组织验收工作。

4、操作规程
4.1固定式气体探测器操作规程
4.1.1开机操作：仪器上电（12-28VDC）即开始工作，首先进入自检状态，LED将显示仪器软件和传感器软件的版本号，接着仪器进入预热状态且最左边的小数点闪烁，三分钟预热后，仪器进入正常操作模式。

4.1.2调零操作
4.1.2.1使用磁棒进行调零操作：在正常操作模式下，用磁棒点CH1后仪器进入编程模式，进入该模式5秒后，第一功能选项为“调零-0.”，此时在状态位显示“0.”，并开始倒计时10秒，倒计时完成前，用磁棒点CH2，仪器开始校零，校零结束后仪器也自动返回正常显示模式；4.1.2.2使用按键进行调零操作：首先将仪器的外壳打开，按MODE键后，依次“MODE”、“+”、“-”、“+”键后，按ENTER键确认，仪器进入编程模式，然后按“+”或“-”键切换功能选项至“调零-0.”，此时在状态位显示“”并开始倒计时10秒，倒计时完成前按确认键开始调零，结束后自动返回正常显示模式。

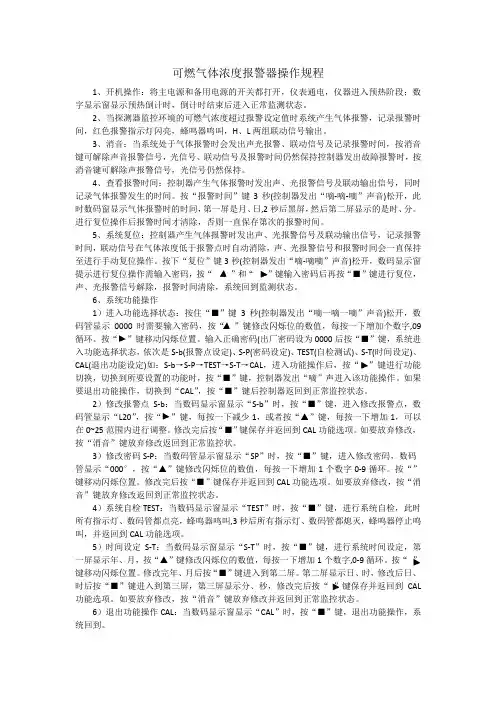

可燃气体浓度报警器操作规程1、开机操作：将主电源和备用电源的开关都打开，仪表通电，仪器进入预热阶段；数字显示窗显示预热倒计时，倒计时结束后进入正常监测状态。

2、当探测器监控环境的可燃气浓度超过报警设定值时系统产生气体报警，记录报警时间，红色报警指示灯闪亮，蜂鸣器鸣叫，H、L两组联动信号输出。

3、消音：当系统处于气体报警时会发出声光报警、联动信号及记录报警时间，按消音键可解除声音报警信号，光信号、联动信号及报警时间仍然保持控制器发出故障报警时，按消音键可解除声报警信号，光信号仍然保持。

4、查看报警时间：控制器产生气体报警时发出声、光报警信号及联动输出信号，同时记录气体报警发生的时间。

按“报警时间”键3秒(控制器发出“嘀-嘀-嘀”声音)松开，此时数码窗显示气体报警时的时间，第一屏是月、日,2秒后黑屏，然后第二屏显示的是时、分。

进行复位操作后报警时间才清除，否则一直保存第次的报警时间。

5、系统复位：控制器产生气体报警时发出声、光报警信号及联动输出信号，记录报警时间，联动信号在气体浓度低于报警点时自动消除，声、光报警信号和报警时间会一直保持至进行手动复位操作。

按下“复位”键3秒(控制器发出“嘀-嘀嘀”声音)松开，数码显示窗提示进行复位操作需输入密码，按“”和“键输入密码后再按“■”键进行复位，声、光报警信号解除，报警时间清除，系统回到监测状态。

6、系统功能操作1）进入功能选择状态：按住“■”键3秒(控制器发出“嘀一嘀一嘀”声音)松开，数码管显示0000时需要输入密码，按“”键修改闪烁位的数值，每按一下增加个数字,09”键移动闪烁位置。

输入正确密码(出厂密码设为0000后按“■”键，系统进入功能选择状态，依次是S-b(报警点设定)、S-P(密码设定)、TEST(自检测试)、S-T(时间设定)、CAL(退出功能设定)如：S-b→S-P→TEST→S-T→CAL，进入功能操作后，按“切换，切换到所要设置的功能时，按“■”键，控制器发出“嘀”声进入该功能操作。

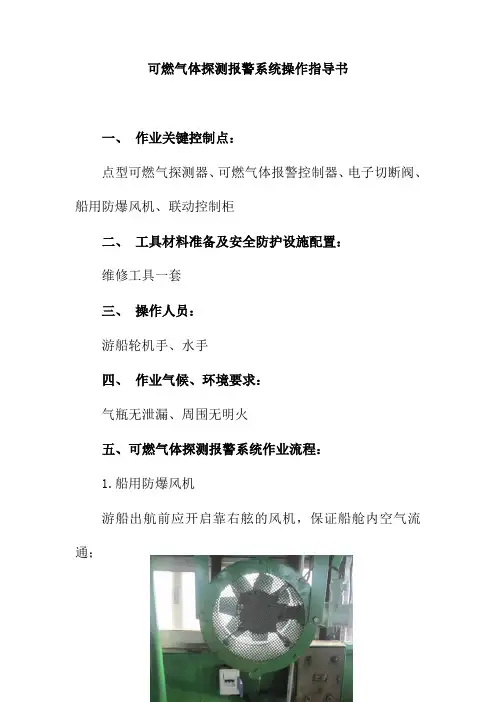

可燃气体探测报警系统操作指导书
一、作业关键控制点：
点型可燃气探测器、可燃气体报警控制器、电子切断阀、船用防爆风机、联动控制柜
二、工具材料准备及安全防护设施配置：
维修工具一套
三、操作人员：
游船轮机手、水手
四、作业气候、环境要求：
气瓶无泄漏、周围无明火
五、可燃气体探测报警系统作业流程：
1.船用防爆风机
游船出航前应开启靠右舷的风机，保证船舱内空气流通；
2.开启可燃气体探测器和联动控制柜
将可燃气体报警控制器内开关打开，确保控制器供电正常，控制器开关打开后需要进行约1分钟的自检程序，。

深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。

燃气报警器使用说明书全文共四篇示例，供读者参考第一篇示例：燃气报警器使用说明书一、产品简介燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。

它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。

二、产品功能1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。

2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。

3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。

4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。

三、产品安装及使用1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。

同时应该避免阳光、潮湿、振动和尘埃的影响。

2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。

3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。

4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。

使用前请确认设备是否有损坏，并定期进行自检。

5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。

在报警时请立即采取安全措施，开窗通风、切勿使用明火等，直至确定安全。

四、产品维护及保养1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的敏感性能。

可用干净的湿布擦拭设备表面，确保传感器的敏感度。

2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。

3. 报警测试：请按照产品说明书进行定期报警测试，确认设备功能正常。

使用说明书担保无锡格林通安全装备有限公司（以下称WUXI GLT）将全面负责IR2100-Ⅱ点型可燃气体探测器（以下简称仪表）的使用、调试、服务、维修、指导等工作，并在正常使用和保养之下，从发运之日开始免费保修两年。

所有担保不包括未经WUXI GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。

重要提示1.使用仪表之前，请详细阅读本使用说明书；2.仪表的操作、维修必须经过专职培训合格人员才能完成，WUXI GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议客户和WUXI GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。

目录1.概述 (1)1.1.产品简介 (1)1.2.工作原理 (1)2.安装 (2)2.1.安装要求 (2)2.2.注意事项 (3)2.3.安装步骤 (3)3.运行与调试 (4)3.1.标定装置 (4)3.2.IR2100-Ⅱ探测器接JB接线盒的调试及标定 (5)3.2.1.清零 (5)3.2.2.标定 (5)3.2.3.标定注意事项 (6)3.2.4.操作流程图 (6)3.2.5.标定指示器状态列表 (6)3.3.IR2100-Ⅱ探测器接IR2100-Ⅱ显示单元的调试及标定 (7)3.3.1.启动 (9)3.3.2.气体核对 (9)3.3.3.清零 (9)3.3.4.标定 (10)3.3.5.设置 (10)3.3.6.继电器复位（rSt） (12)4.IR2100-Ⅱ探测器通讯参数 (13)4.1.通讯接口参数 (13)4.2.恢复通讯默认参数 (13)4.3.M ODBUS读协议（查询） (13)4.4.M ODBUS读协议（响应） (13)4.5.M ODBUS写协议（查询） (14)4.6.M ODBUS写协议（响应） (14)4.7.支持的功能码 (14)4.8.异常响应 (14)4.9.异常代码 (15)4.10.寄存器地址 (15)4.11.寄存器详解 (15)5.IR2100-Ⅱ显示单元通讯参数 (19)5.1.IR2100-Ⅱ显示单元RS485通讯参数 (19)5.1.1.通讯接口参数 (19)5.1.2.Modbus读协议（查询） (19)5.1.3.Modbus读协议（响应） (19)5.1.4.Modbus写协议（查询） (19)5.1.5.Modbus写协议（响应） (19)5.1.6.支持的功能码 (19)5.1.7.异常响应 (19)5.1.8.异常代码 (19)5.1.9.主机地址 (20)5.2.IR2100-Ⅱ显示单元HART通讯参数 (21)6.导线选择参考（供电电压为24V时） (25)7.维护 (25)7.1.制定维护时间表 (25)7.2.调零和重新标定 (25)7.3.润滑螺纹和密封 (25)7.4.保证IR2100-Ⅱ显示单元的完整性 (25)8.仪表故障代码及其处理方法 (26)9.技术参数和机械参数 (27)9.1.技术参数 (27)9.2.机械参数（不含接线盒） (27)10.版本记录 (28)1.概述1.1.产品简介IR2100-Ⅱ系列仪表适用于固定安装在石油化工生产装置，用以连续测量环境中可燃性气体或蒸汽的浓度（爆炸下限以下），并输出与被测气体百分浓度（%LEL ）成正比的4～20mADC 工业标准模拟信号，与可燃气体报警控制器、DCS 或PLC 设备构成一个检测系统，以实现安全保障的目的。

燃气报警器使用说明书燃气报警器使用说明书如下：1. 安装位置：应安装在无显著摇动，无冲击振动和没有雨雪侵袭的地方，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，更无爆炸危险。

2. 电源连接：采用系统12V供电时，外接端子红线接正极和黑线接负极。

3. 联网信号输出：白线：公共端；绿线：常闭触点；黄线：常开触点。

4. 排气扇和电磁阀的联接：将白线和黄线串联于排气扇开关的火线上；专用对接插头对接（输出12V脉冲电压，紧急切断电磁阀）。

5. 机械手的联接：报警器在检测状态下（阀门打开时），按一下按键，报警器就会关闭阀门，这种状态会有30秒延时。

延时过后，按一下按键，报警器会驱动机械手打开阀门，这种状态维持30秒后自动回到检测状态，这种状态是循环操作的（即按第一次是关阀，按第二次是开阀）。

6. 工作状态指示：电源指示灯长亮；报警指示灯亮一下；运行状态指示灯一闪一闪（此时设备在自检）大约1分钟后熄灭表示正常工作，如果长亮表示感应头出错，请等20分钟后重新上电。

探测器周围燃气浓度达到预设值时或短按测试按键注浸警指示灯长亮，并伴随发出报警声（自检时按测试键无效）。

7. 退出网关网络：在燃气报警器与网关正常连接的情况下，长按燃气报警器的退网键5秒，即可自动脱离Zigbee网络脂示灯由闪变为常亮。

8. 测试状态：黄色灯和红闪灯闪亮，表示报警器进入检测状态。

9. 预热状态：壁挂式接通AC220V或AC110V电源，绿色灯常亮，黄色灯灭，红色等闪亮，表明报警器处于预热状态。

10. 监视状态：预热约3分钟后，绿色指示灯常亮，表明报警器处于监视状态。

使用燃气报警器时应严格遵守使用说明书的要求，以确保安全。

如遇到问题或故障，建议联系专业人员或厂家进行维修和检查。

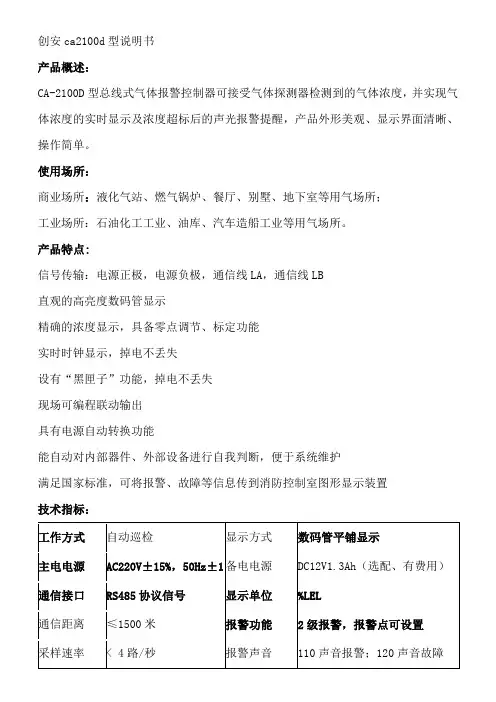

创安ca2100d型说明书
产品概述：
CA-2100D型总线式气体报警控制器可接受气体探测器检测到的气体浓度，并实现气体浓度的实时显示及浓度超标后的声光报警提醒，产品外形美观、显示界面清晰、
最大容量4路功耗≤10W（不含配套设备）
显示误差±5％重量约3.5kg
使用温度-25℃～+55℃相对湿度≤95％
尺寸350×230×80mm 配套探测器CA-217A PLUS/CA-217A-DCW 安装方式壁挂式
产品类型多路、非防爆、壁挂式可燃气体报警控制器
≥国标或非标RVV4×1.5mm2标准线缆，如外界有信号干扰则需RVVP4使用线缆
×1.5mm2线缆。

安装须知：
1、控制器为非防爆产品，请勿安装在有防爆要求的场所；应安装在值班室或室内经常有人员出入的非防爆场所，应有专人监管。

2、控制器正常监控状态下，请勿断电。

3、定期检测控制器的工作性能，液晶显示、状态指示、功能按键以及信号输出有无异常，周期建议为每三个月一次。

4、请勿随意更改控制器参数，否则会因参数不匹配出现故障，若需修改请联系厂家。

5、如有故障维修时，需先确认控制器断电后再将其拆下。

6、若控制器长期闲置时，不要放置在外界环境恶劣的条件下。

7、设备运输贮存时应避免剧烈震动。

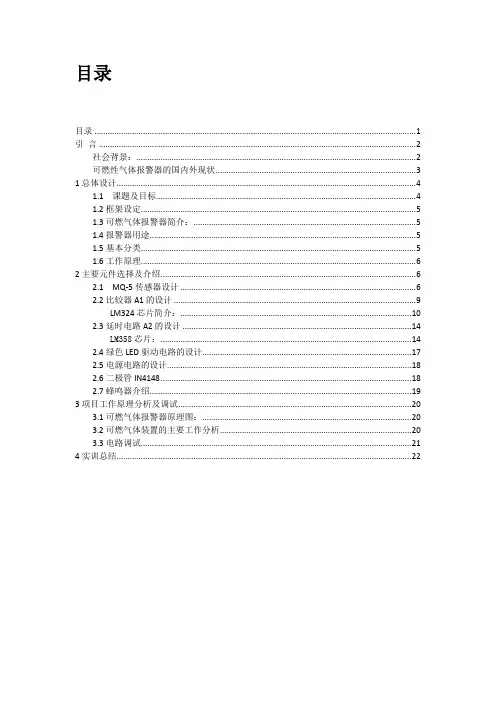

目录目录 (1)引言 (2)社会背景： (2)可燃性气体报警器的国内外现状 (3)1总体设计 (4)1.1 课题及目标 (4)1.2框架设定 (5)1.3可燃气体报警器简介： (5)1.4报警器用途 (5)1.5基本分类 (5)1.6工作原理 (6)2主要元件选择及介绍 (6)2.1 MQ-5传感器设计 (6)2.2比较器A1的设计 (9)LM324芯片简介： (10)2.3延时电路A2的设计 (14)LM358芯片： (14)2.4绿色LED驱动电路的设计 (17)2.5电源电路的设计 (18)2.6二极管IN4148 (18)2.7蜂鸣器介绍 (19)3项目工作原理分析及调试 (20)3.1可燃气体报警器原理图： (20)3.2可燃气体装置的主要工作分析 (20)3.3电路调试 (21)4实训总结 (22)引言社会背景：南京市一可燃气体泄露爆炸事故已造成5人死亡新华网南京7月28日电（记者孔祥鑫、朱旭东、蔡玉高）28日上午10时15分，在南京市栖霞区已停产的原南京第四塑料厂厂区，发生可燃气体管道泄漏爆炸，并引发大火。

据南京市政府14时50分召开的新闻发布会透露，事故已造成5人死亡、28人重伤，另有100多人需要住院治疗。

发布会上还透露，此次爆炸事故造成周边居民住房及商店的部分玻璃破碎，建筑外立面局部受损。

据环保监测部门报告，燃烧物为易燃可爆气体，现场和周边空气符合环境质量要求。

事故发生地位于南京城北幕府路高丽家具港旁。

据现场目击者丁先生说，他家离事故发生地300多米，事故发生时，他感到房屋出现了2－3秒的晃动。

一股强大的冲击波迎面袭来。

起初以为是地震，后来才知是由爆炸引起的。

记者在现场看到，离爆炸地点100米范围内的建筑物毁坏严重：屋顶坍塌、玻璃破碎，有的钢筋水泥都被炸开。

距离爆炸点50米处的公路上，一辆公交车的玻璃也被震碎，多名乘客受伤；1辆集装箱卡车上面的集装箱板也都震凹进去。

事故发生后，江苏省、南京市各相关部门迅速行动，省委书记梁保华、省长罗志军，市委书记朱善璐、市长季建业赶往现场指挥救援。

可燃气体报警仪操作规范1. 引言本操作规范旨在确保使用可燃气体报警仪的安全和正确操作，并提供相关操作指导。

可燃气体报警仪是用于检测和警示可燃气体浓度超过安全限值的装置，操作规范的遵循将有助于避免潜在的危险和事故。

2. 使用环境要求在正常使用可燃气体报警仪前，请确保以下环境要求：- 应在通风良好的场所使用，确保空气流通，避免浓度积聚；- 确保使用环境无毒、无腐蚀性气体；- 避免在高温、高湿度或极端寒冷的环境中使用；- 避免在有传感器干扰或震动的环境中使用。

3. 操作步骤3.1 准备工作在使用可燃气体报警仪之前，请进行以下准备工作：1. 确保可燃气体报警仪已充电或电池电量充足；2. 检查传感器和报警仪的外观是否有损坏；3. 根据需要，连接相应的外部设备（如读数仪器或计算机）；4. 检查报警仪的操作菜单和设置是否符合要求。

3.2 使用步骤1. 将可燃气体报警仪置于测试区域的合适位置，并确保与被测气体的接触良好；2. 打开报警仪电源，并等待其启动；3. 根据需要进行校准，确保报警仪的精准度；4. 监测报警仪的读数，如果浓度超过安全限值则会触发报警；5. 处理报警情况时，请根据事先制定的应急预案采取相应的措施；6. 使用完毕后，关闭报警仪电源并妥善保管。

4. 注意事项在使用可燃气体报警仪时，请注意以下事项：- 严禁使用损坏或无法正常工作的报警仪；- 定期检查和维护报警仪，确保其正常运行；- 如遇异常情况或故障，请立即停止使用并联系专业维修人员；- 不得随意更改报警仪的设置和参数。

以上为可燃气体报警仪的操作规范，操作人员必须严格遵守。

任何违反操作规范的行为将由相关人员承担相应责任。

使用过程中如有疑问或困惑，请及时寻求专业人员的指导和帮助。

---。

野宝车料工业(深圳)有限公司气体报警控制装置安全操作规程1、可燃气体浓度报警器工作原理是：安装在探测区内的探头将探测采集到可燃气体浓度转化成电信号，经放大处理后，通过CPU计算和分析处理，输出声、光报警及联动控制信号。

2、可燃气体报警器控制面板有以下几部分组成：A电源显示：绿色；B备用电源显示：绿色；C障显示：黄色；D警指示灯：红色；E时钟显示框；上移键TEST；下移键SP；消声键（RESET）；。

3、各功能键操作说明：A、（RESET）：在正常状态下按一下RESET键设置，TEST键上翻，SP键下翻查看之前报警记录。

按一下RESET键返回主菜单。

进入正常监测状态。

B、当监控环境的可燃气体浓度超过报警设定值时红色指示灯亮并伴随有声音报警。

C、消声键（RESET）：当气体显示浓度超过报警设定值时，控制盘数字显示现场当时的可燃气体浓度值并发声报警，时钟显示也转化成区域编号，按一下RESET键，消除声音报警，现场处理完毕，浓度显示值为零点时，再按一下RESET 键，解除报警状态，系统恢复到正常监测状态。

D、插上电控制开关：按键打开面板，将电源打开，仪表通电；主电工作绿色指示灯亮，进入正常监测状态。

4、显示器附近的工作人员听到声音报警和观测到控制箱上所显示的气体浓度时，应进行相对应的下列操作：①、如果控制板模拟显示的浓度值数字报，同时一段报警指示灯亮；区域附近人员按ESET键，消除声音报警，然后根据监控面板上所显示的编号探测头的区域，去现场察看原因：是否有漏天然气，如果有漏天然气应马上打开玻璃窗。

现场人员应立即通知工务、机修、单位主管、安全办人员到现场处理。

②、如果控制面板上某个探测器黄色故障灯亮起并伴有持续叫声，该区域负责人关闭该探测器电源开关。

根据公司内维修流程办理。

（在安装一年内可以联系安全办联系安装公司技术人员来我公司处理。

）5、可燃气体报警装置是预防可燃气体浓度超过爆炸下限而导致火灾或爆炸事故的重要装备，现场人员须爱护、保养，不得故意破坏或用胶纸把探头封死。

可燃气体浓度报警器操作规程1.概述2.设备检查与准备工作2.1检查报警器外观是否完好无损，无明显物理损坏。

2.2检查报警器电池是否有足够电量，必要时更换电池。

2.3检查报警器的传感器是否完好，无灰尘覆盖等情况，必要时进行清洁。

2.4报警器的操作说明、故障排除手册等资料齐全，随时可查。

3.正常使用流程3.1确保在工作区域内，检查报警器是否正常工作。

3.2打开报警器开关，正常工作时，显示屏应显示出初始状态信息。

3.3根据所需监测的气体类型和工作环境，设置好报警器的工作模式、报警阈值。

3.4注意在操作的过程中保证报警器处于平稳状态，避免剧烈震动等可能导致误报的情况。

3.5定期检查报警器的工作状态，如发现问题应及时处理。

4.报警处理4.1当报警器发出声音报警时，确认报警器是否误报。

如果确认为误报，请将其靠近可燃气体浓度低的地方，使其重新检测，并检查报警器是否存在故障。

4.2当确认为真实报警时，应按照现场应急预案，迅速采取相应的措施，保证人员以及环境的安全。

5.维护与保养5.1报警器应定期进行保养与检修，保证其正常工作。

5.2报警器传感器应定期校准、标定或更换，确保测量精度。

5.3在报警器不使用时，应妥善保存，避免受到撞击、挤压等影响报警器正常工作的情况。

5.4养成良好的使用习惯，合理使用报警器，避免不当操作导致的故障。

6.应急预案6.1在可燃气体泄漏事故发生时，应立即按照现场应急预案措施处理，保障人员安全。

6.2在可燃气体浓度报警器无法正常工作时，应及时启动备用设备，确保现场监测与报警。

6.3报警器误报时，应根据相关规定进行相应的处理并及时报备相关情况。

7.培训7.1对使用可燃气体浓度报警器的人员进行相关的安全培训，确保其掌握正确操作方法。

7.2对报警器的功能、原理等进行讲解，提高人员理解与应用水平。

7.3定期组织操作规程的培训，强化人员的相关知识和技能。

8.监督检查和记录8.1监督检查报警器的使用情况，对不当操作进行纠正。

JDY-338可燃气体泄漏报警器使用说明书一、技术指标●感应气体：煤气、天然气、液化气●电源：DC 12V直流电源或AC220V/50Hz家用电源●工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH●声压范围：≥70dB/m●报警浓度：15%LEL●恢复浓度：8%LEL●稳定性：长期工作报警浓度误差不大于±5%LEL●重复性：重复测试报警浓度误差不大于±5%LEL●报警浓度误差：不大于±5%LEL●报警方式：声光报警,切断燃气阀与输出联网信号●消耗功率：不大于5W注：标定气样为CH4气体二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置●若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。

●若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板0.3---1.0m处。

●安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。

●安装阀门控制器（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。

（2）用螺丝和固定板把控制器固定在燃气管道上。

（3）将阀门控制器安装在液化气瓶上。

（4）用连接线把可燃气体报警器和阀门控制器连接起来。

（5）红线为正极，黑线为负极，黄线为公共接点。

黄线与绿线为常闭接点，黄线与蓝线为常开接点。

三、工作、测试及维护程序●将可燃气体探测器电源插头插入电源插座中。

（或接入12V DC电源，红线为正极，黑线为负极）。

●通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，橙色指示灯点亮。

如果阀门控制器正常，橙色指示灯则不亮。

探测器在正常探测状态下,能自动检测到接入的阀门控制器,并将阀门打开。

●此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀—”的一声，电路进入稳定的工作状态。

可燃气体报警控制器安全操作及保养规程1. 简介可燃气体报警控制器是一种用于检测、报警和监控可燃气体的设备，广泛应用于石油化工、冶金、电力、能源、环保等行业。

本文档将介绍可燃气体报警控制器的安全操作和保养规程，以确保设备的可靠性和安全性。

2. 安全操作规程2.1 设备安装•在设备安装前，应仔细阅读设备的安装手册，并遵循相关的安装规范。

•安装时，必须确保设备与气体源的距离符合规定的安全距离。

•设备的安装位置应避免高温、潮湿和振动等不良环境的影响。

2.2 设备开启与关闭•在操作设备之前，请确保所有人员已经了解设备的使用方法，并按照相关操作规程进行操作。

•打开设备前，请先检查设备的电源线是否连接牢固，避免发生短路或漏电等情况。

•关闭设备时，请先关闭气体源，然后再关闭设备的电源。

2.3 报警处理•当设备报警时，应第一时间采取相应的应急措施，确保人员的安全。

•在处理报警时，应首先判断报警是否为假警报，如果是假警报，请查明原因并予以排除。

•如果报警是真实的，应立即采取避险措施，并报告相关人员进行处理。

2.4 定期检查•定期对设备进行检查，确保设备的正常运行和可靠性。

•检查设备时，应检查设备的连接线是否完好、传感器是否灵敏、报警指示灯是否正常等。

•如果发现设备存在故障或异常情况，应及时上报并联系维修人员。

3. 保养规程3.1 清洁保养•定期对设备进行清洁保养，去除设备表面的灰尘和污垢。

•清洁设备时，应使用干布或软刷，避免使用含有酸碱或有机溶剂的清洁剂。

•清洁设备时，务必断开设备的电源，避免发生电击等意外伤害。

3.2 传感器保养•定期对设备的传感器进行保养，确保传感器的灵敏度和稳定性。

•传感器保养时，应按照设备说明书的要求进行操作。

•定期更换传感器，以确保设备的准确度和可靠性。

3.3 蓄电池维护•定期检查设备的蓄电池情况，确保蓄电池的正常工作。

•检查蓄电池时，应检查蓄电池的连接线是否松动、充电状态是否正常等。

•如果发现蓄电池存在故障或异常情况，应及时更换或维修。

设计题目：可燃气体报警器系别：应用电子与通信技术系班级：学生姓名：指导教师：成绩：_______________________2019年7月9 日第 1 页课程设计任务书2019年7月9日第 2 页目录第1章绪论 (1)1.1 课题背景 (1)1.2 设计题目 (2)1.3 设计要求 (2)1.4 设计技术指标 (2)第2章电路的设计方案 (3)2.1 方案设计 (3)2.2确定方案的设计 (3)第3章单元电路设计、参数计算 (4)3.1 可燃气体浓度检测电路的设计 (4)3.2 555多谐振荡电路 (4)3.2.1 NE555特点 (5)3.2.2 NE555引脚功能 (5)3.4 参数计算 (7)第4章整机电路的工作原理 (7)第5章电路的组装调试 (8)5.1 电路的组装 (8)5.3 电路调试 (8)结论 (9)收获和体会 (9)致谢 (10)参考文献 (11)附录1 元器件清单 (12)第 3 页第1章绪论1.1 课题背景目前普遍企业对安全生产比较重视，但是在抓安全的精细化管理上仍然不到位。

有毒气体报警是一种安全的检测仪器，它只是检测空气中有毒有害气体的含量，如果有毒气体超出正常的空气含量威胁到人身安全的时候，有毒气体报警器就会自动报警器，警告人们及时的采取措施，避免事故发生。

危险化学品要加强安全管理，完善安全措施、控制事故隐患。

但是，不可能达到绝对安全，仍然会出现万有一失的情况。

因此，事故隐患的检测报警，在危险化学品场所有害气体或液体（蒸汽）检测报警，是非常必要的。

对避免和控制事故具有重要的意义。

燃气报警器作为预防燃气泄漏的有力武器，它的出现却似乎并没有引起人们应有的注意。

居家过日子，谁都离不开使用煤气，无论你的预防措施做得多好，但百密难免一疏，更何况对消防安全不采取任何措施的家庭就更加危险。

因此很有必要在家里准备一个燃气报警器，随时替主人守护着燃气用具，时刻警惕着燃气这个无形杀手悄悄溜出来，帮助主人将家庭隐患消灭在萌芽之际，成为家庭安全的好管家，让家人使用燃气具时，用得安心放心。

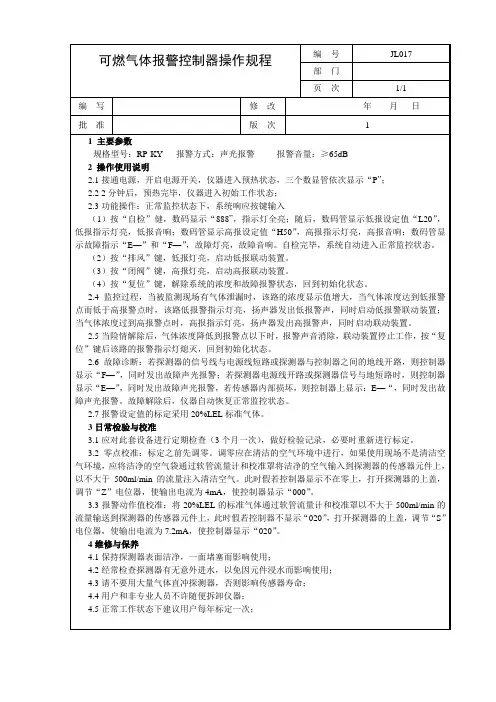

燃气报警控制器日常使用操作说明
（KY型号分线制主机）
本报警控制系统的信号报警和关阀控制部分自动运行，不需要人工干预；开启阀门需要人工干预。

1、开机
接通电源，开启电源开关，仪器进入预热状态，控制器数码管依次显示“－”。

2、预热完毕，仪器进入初始工作状态，显示当前气体浓度。

3、报警处理
监控过程中，当监测现场有气体泄漏时，该路的浓度显示数值增大，当气体浓度达到低报点时，该路指示灯亮，扬声器发出报警声，同时启动低报联动装置；当气体浓度达到高报点时，启动高报联动装置。

4、消音处理按“消音”键，报警音消除。

5、复位
当险情解除后，按“复位”键后，该路的报警指示灯熄灭，联动装置停止工作，仪器回到初始化状态。

6、故障诊断
若探测器的信号线与电源线短路或探测器与控制器之间的地线开路，则控制器显示“F－－”，同时发出故障声光报警；若探测器电源线开路或探测器信号线与地短路时，则控制器显示“E－－”，同时发出故障声光报警；故障解除后，仪器自动恢复正常监控状态。

可燃气体报警系统操作规程1 目的为了员工更好的了解使用可燃气体报警系统，保证可燃气体设备的稳定可靠运行，对可燃气体对人员、设备的危害及时报警。

特制订本规程2 范围本操作规程详细说明了我单位可燃气体报警系统的操作说明。

3 职责3.1 生产调度技术部负责本规程的编制。

3.2 电仪维修车间负责可燃气体报警系统的维护和检修。

3.3生产调度技术部、安全健康环保部负责报警情况的后续处理工作。

4 控制要求4.1 操作说明4.1.1 功能键说明复位键（位于主机右侧），按此键使主机程序从头开始（死机时可重新启动）。

消音键（位于主机左侧），当主机发出高、低限声光报警时，按此键消除当前声响。

4.1.2菜单键及菜单功能操作菜单键包括：“取消/返回”键，▲“向上”键，▼“向下”键及“选择/确认”键共四个。

4.1.3 菜单操作主机在正常巡检时，按下“选择/确认”键，即可进入“菜单功能”页面；通过▲“向上”键，▼“向下”键移动，并最后用“选择/确认”键，选择某一子菜单。

在“菜单功能”页面时，按下“取消/返回”键，即可退出“菜单功能”页面，返回正常巡检。

4.1.4 查询记录当选择了“查询记录”后，自动进入“文件列表”页面出现如 F040205.RECF040210.RECF代表文件；04代表2004年，02代表2月；05代表5日。

因此F040205.REC代表2004年2月5日发生的报警记录，同样可以通过▲“向上”键，▼“向下”键移动，并最后用“选择/确认”键选择某一天的报警记录进行查询。

出现“查询报警记录”页面，该页面最后一列代表被测气体。

根据该页面最下一行提示[OK]（“选择/确认”键）继续查询，[ESC] “取消/返回”键退出查询。

4.1.5删除记录选择了“删除记录”后，自动进入“删除报警记录文件”页面。

该页面提示：[OK]（即“选择/确认”键）继续，其它键退出，请你进一部确认。

若确定按[OK]（即“选择/确认”键）之后，页面进一步显示：“所有文件已删除，按任意键退出”，此时已删除报警记录。
