颗粒筛分析曲线图

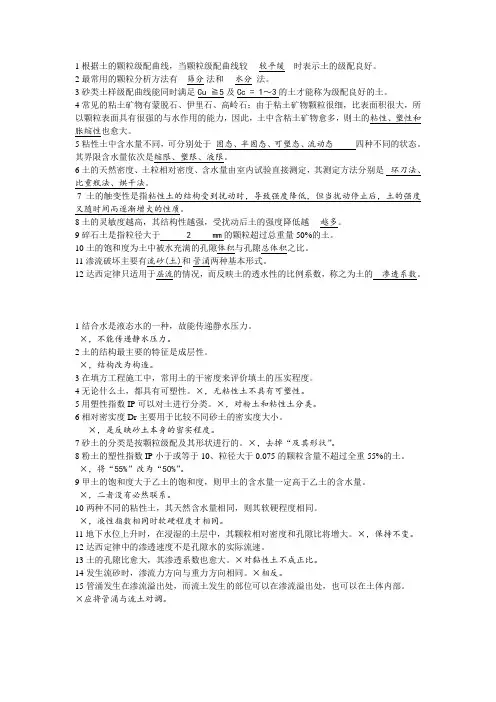

1根据土的颗粒级配曲线，当颗粒级配曲线较较平缓时表示土的级配良好。

2最常用的颗粒分析方法有筛分法和水分法。

3砂类土样级配曲线能同时满足Cu ≧5及Cc = 1～3的土才能称为级配良好的土。

4常见的粘土矿物有蒙脱石、伊里石、高岭石；由于粘土矿物颗粒很细，比表面积很大，所以颗粒表面具有很强的与水作用的能力，因此，土中含粘土矿物愈多，则土的粘性、塑性和胀缩性也愈大。

5粘性土中含水量不同，可分别处于固态、半固态、可塑态、流动态四种不同的状态。

其界限含水量依次是缩限、塑限、液限。

6土的天然密度、土粒相对密度、含水量由室内试验直接测定，其测定方法分别是环刀法、比重瓶法、烘干法。

7 土的触变性是指粘性土的结构受到扰动时，导致强度降低，但当扰动停止后，土的强度又随时间而逐渐增大的性质。

8土的灵敏度越高，其结构性越强，受扰动后土的强度降低越越多。

9碎石土是指粒径大于 2 mm的颗粒超过总重量50%的土。

10土的饱和度为土中被水充满的孔隙体积与孔隙总体积之比。

11渗流破坏主要有流砂(土)和管涌两种基本形式。

12达西定律只适用于层流的情况，而反映土的透水性的比例系数，称之为土的渗透系数。

1 结合水是液态水的一种，故能传递静水压力。

×，不能传递静水压力。

2土的结构最主要的特征是成层性。

×，结构改为构造。

34 无论什么土，都具有可塑性。

×，无粘性土不具有可塑性。

5 用塑性指数IP可以对土进行分类。

×，对粉土和粘性土分类。

6相对密实度Dr主要用于比较不同砂土的密实度大小。

×，是反映砂土本身的密实程度。

7砂土的分类是按颗粒级配及其形状进行的。

×，去掉“及其形状”。

8粉土的塑性指数IP小于或等于10、粒径大于0.075的颗粒含量不超过全重55%的土。

×，将“55%”改为“50%”。

9 甲土的饱和度大于乙土的饱和度，则甲土的含水量一定高于乙土的含水量。

×，二者没有必然联系。

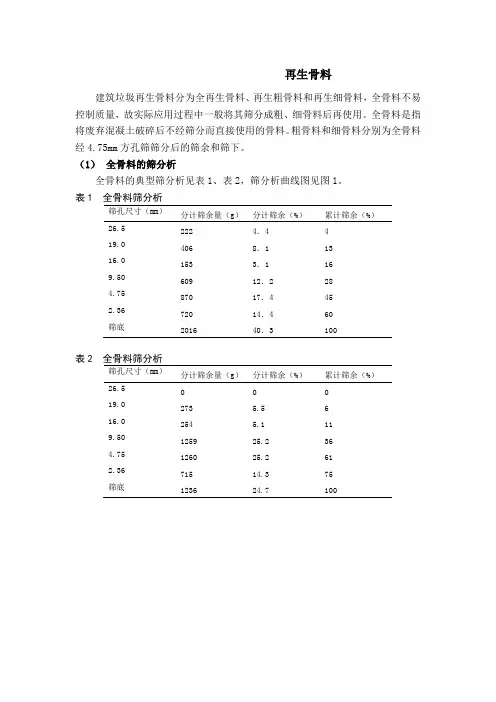

再生骨料建筑垃圾再生骨料分为全再生骨料、再生粗骨料和再生细骨料，全骨料不易控制质量，故实际应用过程中一般将其筛分成粗、细骨料后再使用。

全骨料是指将废弃混凝土破碎后不经筛分而直接使用的骨料。

粗骨料和细骨料分别为全骨料经4.75mm方孔筛筛分后的筛余和筛下。

（1）全骨料的筛分析全骨料的典型筛分析见表1、表2，筛分析曲线图见图1。

表1 全骨料筛分析筛孔尺寸（mm）分计筛余量（g）分计筛余（%）累计筛余（%）26.52224．4419.04068．11316.01533．1169.5060912．2284.7587017．4452.3672014．460筛底201640．3100表2 全骨料筛分析筛孔尺寸（mm）分计筛余量（g）分计筛余（%）累计筛余（%）26.500019.0273 5.5616.0254 5.1119.50125925.2364.75126025.2612.3671514.375筛底123624.7100图1 全骨料的筛分析从以上数据和图形分析，同一批产品两次筛分的级配的曲线偏差较大，这是由于运输过程中骨料间的堆积和离析所造成的。

（2）粗骨料的材性①组成与表面特征再生粗骨料和天然粗骨料相比，其表面特征有很大差异：再生粗骨料表面包裹着一定量的砂浆和水泥素浆（水泥石），其黏附的多少和程度取决于骨料破碎的工艺、设备和原生混凝土的强度等级。

破碎出来的再生粗骨料颗粒表面凸凹不平，非常粗糙、多孔隙、多棱角。

与天然粗骨料相比，再生粗骨料中的成分也比较复杂，除原生的天然骨料外，还含有少量的砖骨料、砂浆骨料、水泥石骨料（见图2）。

图2 再生粗骨料的粒形和表面特征②级配再生粗骨料的筛分析结果及曲线图见表3、表4、图3。

表3 再生粗骨料筛分析筛孔尺寸（mm）分计筛余量（g）分计筛余（%）累计筛余（%）26.5154 3.1319.071114.21716.055211.0289.50174434.9634.75162332.5962.361803.699筛底360.7100表4 再生粗骨料筛分析筛孔尺寸（mm）分计筛余量（g）分计筛余（%）累计筛余（%）26.5350.7119.096619.32016.0133126.6479.50173234.6814.7588117.6992.36340.7100筛底200.4100图3 再生粗骨料筛分析曲线图（NO.1和NO.2表示第一次和第二次筛分析）从结果分析，再生粗骨料两个样品虽因离析组成有所区别，但基本在级配标准允许的范围内，属5～25mm的连续级配。

颗粒分析试验第一节 概述颗粒分析试验是测定干土中各粒组含量占该土总质量的百分数。

土的颗料大小、级配和粒组含量是土的工程分类的重要依据。

土粒大小与土的矿物组成、力学性质、形成环境等均有直接联系。

因此，土的颗料大小是土的重要特征。

颗粒分析试验是土工基本试验之一，其成果的准确性常影响土工建筑物设计方案甚至稳定性。

第二节 试验原理土粒的粒径变化范围非常大（粒径由大于60mm 到小于0.002mm ），故对不同的粒组采用不同的试验方法：粗粒组一般用筛析法，细粒组采用密度计法或移液管法。

不同的试验方法其试验原理也不同。

一、粗粒组筛析法试验原理对于粒径大于0.075mm 的粗粒土，一般采用筛析法分析土的颗粒大小。

筛析法是采用不同孔径的分析筛，由上至下孔径自大到小叠在一起。

试验时，取质量为的干土放入最上的筛里，通过筛析后，得到不同孔径筛上土质量，进而计算出粒组含量和累积含量。

二、粗粒组密度计法试验原理司笃克斯（Stocks ）研究微小球体在水中下沉时，发现球体的运动近似满足如下规律； 1．小球体在水中沉降的速率是恒定的；2．小球体沉降速率大小与球体直径的平方成正比。

上述规律可用下式表示：()241800d gG G v C w wt s ηρ-=（4-1）式中：——颗粒直径，mm ；——颗粒沉降速率，cm/s ；——4℃时水的密度，34/0.1cm g C w = ρ； ——水温时水的比重；——水温时水的动力粘滞系数，s kPa ⋅-210； ——土粒比重；——重力加速度，2/81.9s m g =。

由式（4-1）知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。

现将一定质量的土与水搅拌成总体积为的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。

为研究方便，取距悬液表面为的薄层MN 来分析，如图4—1所示。

试验开始时（0=t 时刻），悬液均匀，悬液中自上至下各粒组均匀分布，然后土粒开始下沉，大颗粒下沉比较快，细颗粒下沉比较慢。
