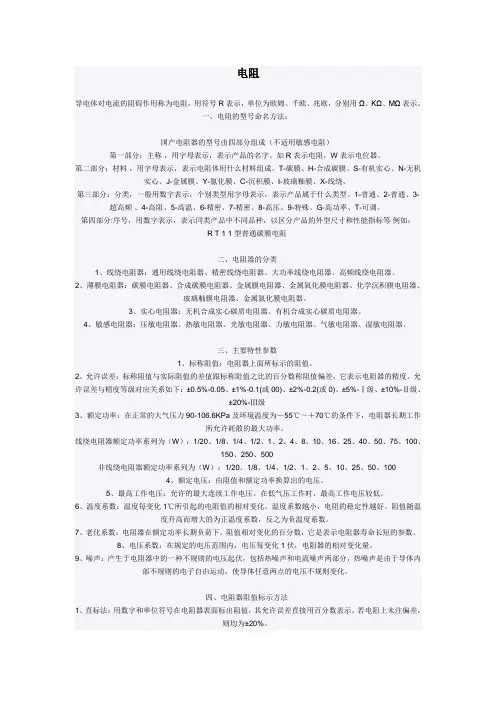

电阻

电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

电阻知识培训刘德强电阻器定义定义：各种导电材料对通过的电流总呈现一定的阻碍作用，并将电流的能量转换成热能，这种阻碍作用称为电阻。

具有电阻性能的实体元件称为电阻器。

热能计算公式 Q=U2*t/R=I2*R*t电阻器的作用：电路中作为负载﹐起分压﹑分流。

●串联分压：R = R1 + R2+ R3+ … …●并联分流：1/R = 1/R1 + 1/R2+ 1/R3+ … …我国的电阻器符号国外常用的电阻器符号电阻器单位：Ω、kΩ、MΩ、GΩ、TΩ等。

阻值换算关系：1kΩ=1000Ω；1MΩ=1000kΩ；1GΩ=1000MΩ；1TΩ=1000GΩ.电阻分类按照制造材料分类：1.SMD电阻2. 碳膜电阻3. 金属膜电阻4. 金属氧化膜电阻THT电阻5. 水泥电阻6. 热敏电阻7. 压敏电阻1. 标称阻值：电阻器上面所标示的阻值。

2. 允许误差：允许误差是指电阻器的标称值与实际阻值之差。

在电阻器的生产过程中，由于技术原因实际电阻值与标称电阻值之间难免存在偏差，因而规定了一个允许误差参数，也称为精度。

%100电阻器标称值器标称值电阻器的实际值－电阻电阻器的允许误差＝ 允许误差 等级±0.5% ±1% ±2% ±5%Ⅰ级±10% Ⅱ级 ±20%Ⅲ级常用电阻器的允许误差&等级：3. 额定功率：电阻器长期工作所允许耗散的最大功率。

◆功率（W）：1/20、1/10、1/8、1/4、1/2、1、2、5、10、25、50、100 等等。

4. 最高工作温度：允许的最大连续工作温度。

5. 温度系数：温度每变化1℃所引起的电阻值的相对变化量。

◆温度系数越小，电阻的稳定性越好。

◆阻值随温度系数升高而增大的是正温度系数，反之为负温度系数。

6. 老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，是表示电阻器寿命长短的参数。

7. 电压系数：在规定的电压范围内，电压每变化1V,电阻值的相对变化量。

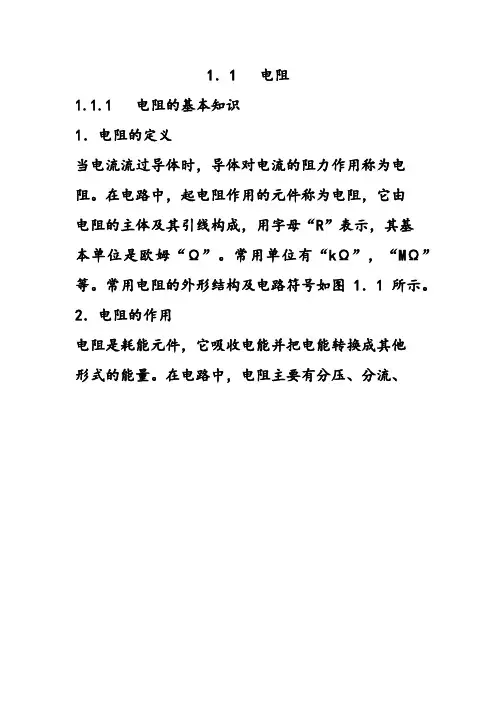

1．1电阻1.1.1电阻的基本知识1．电阻的定义当电流流过导体时，导体对电流的阻力作用称为电阻。

在电路中，起电阻作用的元件称为电阻，它由电阻的主体及其引线构成，用字母“R”表示，其基本单位是欧姆“Ω”。

常用单位有“kΩ”，“MΩ”等。

常用电阻的外形结构及电路符号如图1．1所示。

2．电阻的作用电阻是耗能元件，它吸收电能并把电能转换成其他形式的能量。

在电路中，电阻主要有分压、分流、负载(能量转换)等作用。

图1.1常用电阻的外形结构及电路符号3．电阻的分类按电阻的制作材料来分，可分为：金属膜电阻、碳膜电阻、合成膜电阻等。

按电阻的数值能否变化来分，可分为：固定电阻、可变电阻(电阻值变化范围小)、电位器(电阻值变化范围大)等。

按电阻的用途来分，可分为：高频电阻、高温电阻、光敏电阻、热敏电阻等。

常用电阻的性能、特点如表1．1所示。

表1.1 常用电阻的性能、特点4．电阻的命名方法根据国标GB2470-81，电阻型号的命名由4个部分组成，如图1.2所示。

第一部分第二部分第三部分第四部分││││主称材料分类序号图1.2电阻型号的命名方法其中：第一部分——用字母表示产品的主称；第二部分——用字母表示制作产品的材料；第三部分——用数字或字母表示产品的分类(产品的用途、特点等)；第四部分——用数字表示产品的生产序号。

电阻的主称、材料、分类符号及其意义如表1．2，表1．3所示。

表1.2电阻的主称、材料和分类符号的意义表1．3敏感电阻型号命名方法中材料、分类的含义例1．1 RJ21为普通金属膜固定电阻；WX52为高温线绕电位器。

1.1.2电阻的主要性能参数和识别方法1．电阻的主要性能参数(1)标称阻值与允许偏差。

电阻的标称阻值是指电阻上所标注的阻值，是电阻生产的规定值。

电阻的阻值通常是按照国家标准GB247l一8l 《电阻标称阻值系列》中的规定进行生产的。

表1．4所示为通用电阻的标称阻值系列。

电阻的标称阻值为表1.4所列数值的10n倍。
