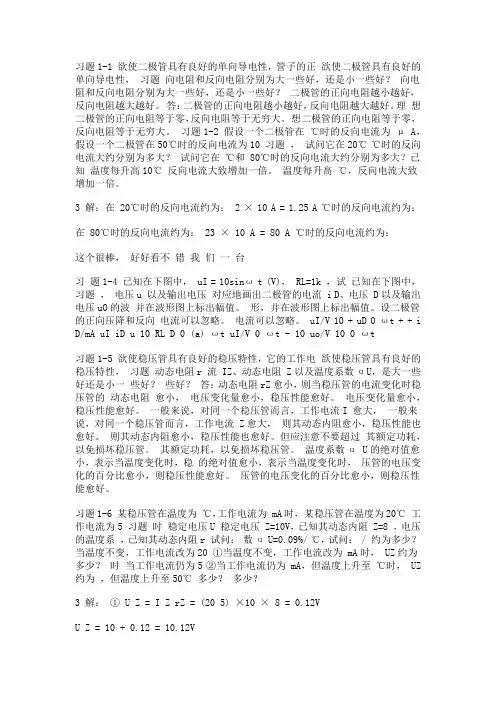

题1－13 （a）发射结正偏，集电结反偏，故BJT工作在放大区。
（b）发射结和集电结均反偏，故BJT工作在截止区。
（c）发射结正偏，集电结反偏，故BJT工作在放大区。
（d）发射结和集电结均正偏，故BJT工作在饱和区。
（e）发射结和集电结均反偏，故BJT工作在截止区。
（f）发射结正偏，集电结电压为0，故BJT处于临界饱和状态。
（g）发射结正偏，集电结反偏，故BJT工作在放大区。
（h）发射结正偏，集电结反偏，故BJT工作在放大区。
题2－1 判断图中放大电路有无放大作用，说明理由。
a)因为E结反偏，C结正偏，所以无放大作用。
应将+VCC改成-VCCb)电源未给发射结正偏——无放大作用。
应将Rb连在电源和基极之间c)输入交流信号会因交流通路中VCC的接地而被短路，无法作用在三极管的发射结——无放大作用。
应在电源和基极之间接一个电阻d)由于电容的隔直作用，发射结没有得到正偏——无放大作用。
应将电容C移走e)有放大作用f)无放大作用，原因：电容C2在交流时短路输出电压无法引出，而始终为零。
改正方法：将电容C2放在集电极和电压引出端之间。
g)无放大作用，原因：电容Cb在交流时短路而使输入交流信号被短路，无法作用在三极管的发射结。
改正方法：将电容Cb去掉。
h)无放大作用i)无放大作用题2－5题2－6VRIIVUmAImARRUVICEQ82.3)(7.2,027.0)1(cBQCQCCCQbcBEQCCBQ=+-===++-=β题2－13 1）I BQ=20uA, I CQ=2mA, U CEQ=-4V2) r be=1.5K, 3) A U=-100, 4)截止失真，应减小Rb 题2－15(2) 画出微变等效电路题2－16 1）I BQ =10uA, I CQ =1mA, U CEQ =6.4V2) r be =2.9K Ω,RL=∞时，R e /‘=5.6K ，A U =0.99, RL=1.2K 时，R e /‘=0.99K ，A U =0.979,3) RL=∞时，R i ‘=282K Ω， RL=1.2K 时，R i ‘=87K Ω 4) R o ‘=29Ω 题2－17R C ‘= R e 时，U O1 ‘≈ -U O2, 两者波形反相 题2－25e be e be L1)(1)(1R βr R βR βr R βU U C io ++-=++-='e be 2)(1)(1R βr R βU U e i o +++=题2－26第四章功率放大电路习题答案题4－6 分析OTL电路原理，已知V CC =10V，R3=1.2K，R L=16 Ω，电容足够大。
