旋流沉淀池专项施工方案一、前期准备工作1.施工前,首先要进行现场勘察和测量。
确定旋流沉淀池的施工位置、尺寸和布置。
2.在施工地点设立工地标志,并组织人员进行安全培训,确保施工过程中的安全。
二、土方开挖及基础施工1.根据旋流沉淀池的尺寸,进行土方开挖作业。
开挖时要注意土方的坚实和平整。
2.清理土方开挖后的废弃物,并进行必要的填土和夯实作业。
3.为旋流沉淀池的基础施工混凝土,根据设计图纸进行定位和浇筑混凝土。
4.混凝土浇筑后,进行养护,确保其具有足够的强度和稳定性。
三、设备安装和连接1.根据设计图纸,安装旋流沉淀池的各个设备,包括进水管道、出水管道、旋流器和底部沉淀池等。
2.进行设备的连接和固定,确保设备的正常运行和稳定性。
四、管道和阀门安装1.根据设计要求,进行进水管道和出水管道的安装。
注意管道的安装质量和密封性。
2.安装旋流沉淀池的进水阀门和出水阀门,确保其操作灵活、可靠,并进行试压测试。
五、电气线路安装和调试1.根据设计要求,进行旋流沉淀池的电气线路布置和安装。
2.安装电气设备,如电动机、控制柜等,并进行连线和调试。
六、保护和防腐处理1.对旋流沉淀池进行保护处理,如刷漆、喷涂等,以提高其耐候性和抗腐蚀性。
2.安装护栏和防护设施,确保旋流沉淀池的安全使用。
七、验收和试运行1.完成旋流沉淀池的全部施工任务后,进行验收。
检查设备安装和连接是否符合设计要求,管道和阀门是否正常运行。
2.进行试运行,检测旋流沉淀池的性能和效果。
根据试运行结果,进行调整和改进。
以上是旋流沉淀池专项施工方案的主要内容。
在实际施工过程中,还需要根据具体情况进行调整和补充。
同时,施工过程中要遵守相关的安全规定,确保施工人员的安全。

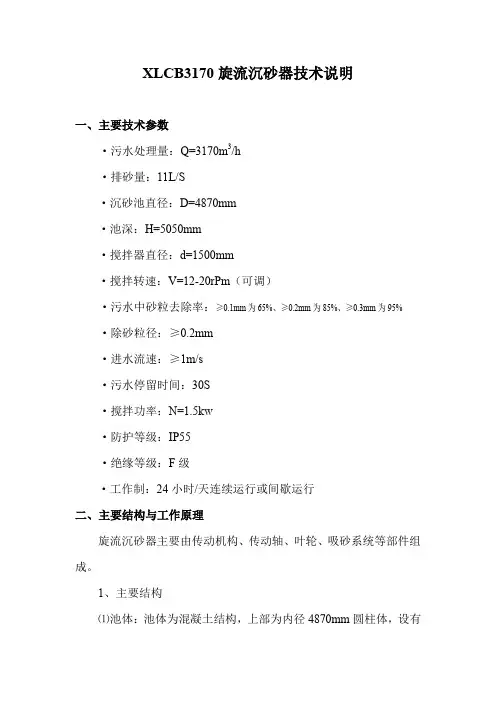

XLCB3170旋流沉砂器技术说明一、主要技术参数·污水处理量:Q=3170m3/h·排砂量:11L/S·沉砂池直径:D=4870mm·池深:H=5050mm·搅拌器直径:d=1500mm·搅拌转速:V=12-20rPm(可调)·污水中砂粒去除率:≥0.1mm为65%、≥0.2mm为85%、≥0.3mm为95%·除砂粒径:≥0.2mm·进水流速:≥1m/s·污水停留时间:30S·搅拌功率:N=1.5kw·防护等级:IP55·绝缘等级:F级·工作制:24小时/天连续运行或间歇运行二、主要结构与工作原理旋流沉砂器主要由传动机构、传动轴、叶轮、吸砂系统等部件组成。
1、主要结构⑴池体:池体为混凝土结构,上部为内径4870mm圆柱体,设有切向进水口,进水口回转不小于270°为出水口,下部为Φ1500mm 的集砂斗,中间为锥体过渡,砂斗底部为45°锥体。
(用户自备)⑵传动结构由调速电机、减速机及机座等组成,调速电机能保证主轴获得12-20rpm范围内的无级调速。
⑶主轴采用优质材料经精加工而成,一端与传动机构出轴相联,一端装有叶片式搅拌器。
⑷叶片式搅拌器:Φ1500mm的叶片搅拌器上装有4片与旋转方向倾斜30°的叶片,内孔与主轴下端配合,松开螺栓后可沿轴向调整叶片搅拌器的位置。
⑸吸砂系统采用离心式无阻塞干式泵(旋流无阻塞潜污泵)。
该泵具有噪音低,使用寿命长、无阻塞等优点。
2、工作原理旋流沉砂池主要利用机械叶轮的旋转,控制进入水流的流速与流态,使砂在离心力与重力的作用下,沿池壁呈螺旋线加速沉降,同时有机物在水流的作用下,随水流漂走,沉入池底的砂经泵提升后,与少量污水进入砂水分离器中进行分离后排出,清洗水回流至格栅井,从而达到除砂的目的。
三、主要零件材质·池体:钢筋混凝土(用户自备)·传动轴:304不锈钢·叶轮:304不锈钢·气提管:304不锈钢·组合头:304不锈钢·齿轮:40Cr合金钢·电控箱:304不锈钢四、电器控制系统旋流沉砂器和砂水分离器为联动操作,可远程PLC自动控制完成设定的程序动作。
砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式;1.平流式:平面为长方形,采用机械刮砂;因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反;由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态;曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点;除砂效率高, 有机物与砂分离效果好;大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗;它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂0.1mm 以下的砂粒; 其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早; 沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池; 平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差; 曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流;其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用;但按生物除磷脱氮设计的污水处理工艺,为了保证处理效果,一般不推荐采用曝气沉砂池; 近年来广泛使用的旋流沉砂池是利用机械力控制流态和流速,加速砂粒的沉淀, 有机物则被留在污水中,沉砂效果好,占地省; 目前设计较多采用旋流沉砂池; 沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池; 平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单, 截流无机颗粒效果较好的优点; 竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底, 处理效果一般较差; 曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流;其优点是,通过调节曝气量,可以控制污水的旋流速度, 使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用;但按生物除磷脱氮设计的污水处理工艺,为了保证处理效果,一般不推荐采用曝气沉砂池; 近年来广泛使用的旋流沉砂池是利用机械力控制流态和流速,加速砂粒的沉淀,有机物则被留在污水中,沉砂效果好,占地省; 目前设计较多采用旋流沉砂池;。

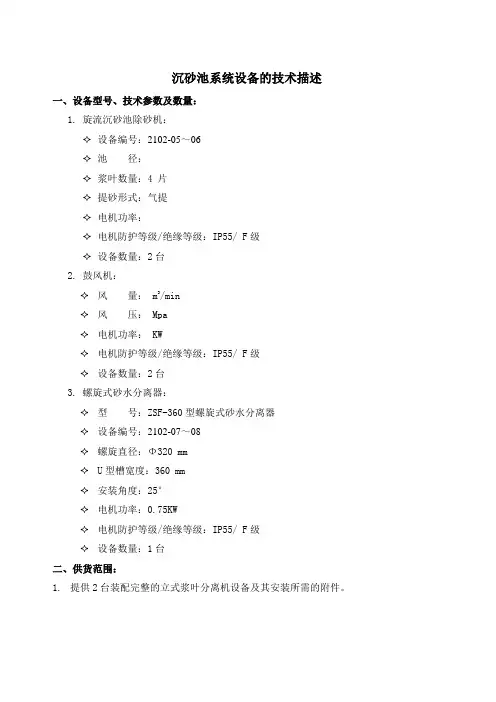

沉砂池系统设备的技术描述一、设备型号、技术参数及数量:1.旋流沉砂池除砂机:✧设备编号:2102-05~06✧池径:✧浆叶数量:4 片✧提砂形式:气提✧电机功率:✧电机防护等级/绝缘等级:IP55/ F级✧设备数量:2台2.鼓风机:✧风量: m3/min✧风压: Mpa✧电机功率: KW✧电机防护等级/绝缘等级:IP55/ F级✧设备数量:2台3.螺旋式砂水分离器:✧型号:ZSF-360型螺旋式砂水分离器✧设备编号:2102-07~08✧螺旋直径:Φ320 mm✧U型槽宽度:360 mm✧安装角度:25°✧电机功率:0.75KW✧电机防护等级/绝缘等级:IP55/ F级✧设备数量:1台二、供货范围:1.提供2台装配完整的立式浆叶分离机设备及其安装所需的附件。
2.提供2台装配完整的鼓风机设备及其安装所需的附件。
3.提供1台装配完整的ZSF-360型螺旋式砂水分离器设备及其安装所需的附件。
4.提供1台(一控五)电气控制箱(带PLC接口)。
5.提供完整的结构安装图。
三、设备的结构性能的说明:主要用途:本工程设计采用旋流沉砂池,利用水力旋流,将污水中携带泥砂和有机物分离,达到除砂的目的。
广泛应用于城镇宾馆,厂矿企事业及城市大、中、小型处理工程中前置预处理工序。
工作原理:沉砂池为圆形水平旋流的模式,进水从池的切向入流,回旋270°后(按俯视顺时针向)上部出水,其间完成砂粒在沉降过程中与有机物分离,沉降的砂粒沿池底排入中心砂斗,并通过气提砂装置将沉砂输入砂水分离器的连续过程。
同时,我方配置沉砂在排砂管路内板结后的清通设施,清通设施采用气冲洗系统,并作为成套装置的组成部分来供货。
一套完整的旋流沉砂池除砂设备包括立式搅拌器、传动机构、传动轴、齿轮电机、气提砂装置等部件组成。
1.立式浆叶分离机:✧立式浆叶搅拌器按照保持原生物质悬浮而不影响除砂效率的要求来设计,它的转速根据需要而定,使它沉砂池内以一定的转速旋转搅拌浆叶形成旋转水流,从而使污水中的砂粒分离并且沉淀到沉砂斗中,使除砂效率能达到最高。

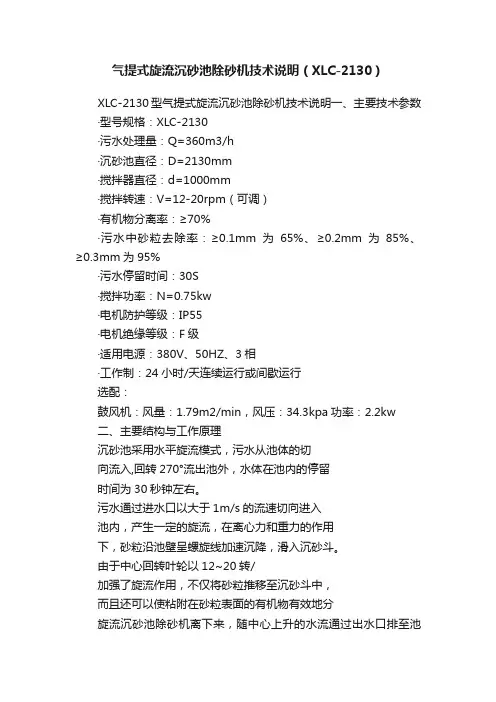

气提式旋流沉砂池除砂机技术说明(XLC-2130)XLC-2130型气提式旋流沉砂池除砂机技术说明一、主要技术参数·型号规格:XLC-2130·污水处理量:Q=360m3/h·沉砂池直径:D=2130mm·搅拌器直径:d=1000mm·搅拌转速:V=12-20rpm(可调)·有机物分离率:≥70%·污水中砂粒去除率:≥0.1mm为65%、≥0.2mm为85%、≥0.3mm为95%·污水停留时间:30S·搅拌功率:N=0.75kw·电机防护等级:IP55·电机绝缘等级:F级·适用电源:380V、50HZ、3相·工作制:24小时/天连续运行或间歇运行选配:鼓风机:风量:1.79m2/min,风压:34.3kpa功率:2.2kw二、主要结构与工作原理沉砂池采用水平旋流模式,污水从池体的切向流入,回转270°流出池外,水体在池内的停留时间为30秒钟左右。
污水通过进水口以大于1m/s的流速切向进入池内,产生一定的旋流,在离心力和重力的作用下,砂粒沿池壁呈螺旋线加速沉降,滑入沉砂斗。
由于中心回转叶轮以12~20转/加强了旋流作用,不仅将砂粒推移至沉砂斗中,而且还可以使粘附在砂粒表面的有机物有效地分旋流沉砂池除砂机离下来,随中心上升的水流通过出水口排至池外。
沉积下来的砂粒,由鼓风机提供具有一定压力的气体,通过洗砂管路送到池底进行强制冲洗,使残留在砂粒表面中的有机物得到彻底的清除,然后通过提砂装置将砂粒输送到螺旋分砂机进行砂水分离。
1、气提装置由三叶罗茨鼓风机、排气电磁阀、洗砂电磁阀、提砂电磁阀及管路组成,三叶罗茨鼓风机安装在沉砂池的一侧,排砂管旁设有空气提升提砂管和冼砂管,在底部设有操作所需的压缩空气接头。
该装置主要功能是通过采用鼓风机注射压缩空气分配给洗砂管和提砂管,将长期停机后沉积在排砂斗里的砂粒予以冲冼松动后,将水/空气/砂混合物压往排砂直管的上方,使排砂管在工作中畅通无阻。
旋流沉砂池计算范文1.设计参数:-进水流量:Q(m3/h)-旋流沉砂池直径:D(m)-水道直径:d(m)- 进水浓度:Cin(mg/L)- 出水浓度:Cout(mg/L)-出水泥浆含固率:η(%)- 污泥比重:σs(kg/m3)-污泥比重和水的比膨胀系数:γs2.计算理论分离颗粒直径:-设计颗粒摩擦速度:Vf(m/s)-设计旋流池内水流速度:V(m/s)-设计泥床厚度:h(m)-出水的泥床剖面流速:Vs(m/s)-出水的泥床剖面角度:α(°)3.计算设计旋流池直径:-设计泥床截面积:A(m2)-设计泥床剖面的直径:d1(m)-设计底部的泥水分离区域的面积:A1(m2)-设计底部的泥水分离区域的直径:d2(m)4.计算进水流量:- 进水流量Q(m3/h)= 出水流量Qout(m3/h)+ 污泥流量Qs(m3/h)5.计算出水流量:- 出水流量Qout(m3/h)= 进水流量Qin(m3/h)- 污泥流量Qs (m3/h)6.计算污泥流量:- 污泥流量Qs(m3/h)= 进水流量Qin(m3/h)* (Cin - Cout) / (η * σs * γs)7.计算设计泥床截面积:-设计泥床截面积A(m2)=污泥流量Qs(m3/h)/(Vs*h)8.计算出水的泥床剖面流速:-出水的泥床剖面流速Vs(m/s)=0.798*Vf/(1.22+α*0.41)9.计算出水的泥床剖面角度:-出水的泥床剖面角度α(°)=57.24*h/D10.计算设计底部的泥水分离区域的面积:-设计底部的泥水分离区域的面积A1(m2)=0.785*(d2^2-d1^2)11.计算设计底部的泥水分离区域的直径:-设计底部的泥水分离区域的直径d2(m)=D+1.5通过以上计算方法,可以得到旋流沉砂池的相关参数,以便进行设计和操作。
请注意,在实际应用过程中,可能还需要考虑其他因素,如水质、废水特性、维护等,以便确保旋流沉砂池的高效运行和良好的处理效果。
沉砂池名词解释
沉砂池是一种常见的污水处理设备,主要用于去除污水中的悬浮颗粒物。
在废水处理中,通常将污水流入沉砂池中,在池内通过控制流速
和静力作用,使悬浮颗粒物沉降到池底,以达到净化水质的目的。
下面,我们从沉砂池的结构、工作原理和优点三个方面进行详细解释。
一、结构
沉砂池的结构一般分为三部分:进水部分、沉砂部分和出水部分。
具
体结构有很多种,如U型、V型、环型、矩形、圆柱形等,常见的是矩形的结构。
沉砂池一般由水泵、搅拌机、池体、出水口等组成。
其中
水泵负责将污水输送至沉砂池内,搅拌机则用于悬浮颗粒的搅拌,池
体的尺寸以及出水口的位置和形式是影响沉砂效果的关键因素。
二、工作原理
沉砂池的工作原理是通过物理原理使沉淀物分离出水。
污水中的悬浮
颗粒物在流经沉砂池时,由于流动速度的变化和重力作用的影响,颗
粒物沉降到池底形成沉淀物,清水则从出水口排出。
由于沉淀物的比
重大于水,常常会在底部形成一层泥沙,根据需要定期通过清淤等方
式对其进行处理。
三、优点
沉砂池具有以下显著优点:
1. 操作简便:沉砂池无需添加化学品,操作简单。
2. 能力稳定:沉砂池的功能稳定,在处理不同种类的污水时都具有很好的效果。
3. 成本低廉:沉砂池的成本较低。
4. 排出水质好:沉砂池处理后的水可直接排放,满足环境保护要求。
总的来说,沉砂池在废水处理中是一种重要的设施,具有广泛的应用前景。
我们可以利用沉砂池来对污水进行净化,减轻环境负担,保护自然资源。
关于沉淀池(含沉砂、初沉、二沉)的详解!沉淀法是污水处理中最基本的方法之一。
它是利用水中悬浮颗粒和水的密度差,在重力作用下产生下沉作用,以达到固液分别的一种过程。
根据水的性质与所要求的处理程度的不同,沉淀处理工艺可以是整个水处理过程中的一个工序,亦可以作为惟一的处理方法。
在典型的水处理厂中,沉淀法可用于下列几个方面:一、沉砂池(污水预处理)沉砂池,常作为一种预处理手段用于去除水中易于沉降的无机性颗粒物。
沉砂池是采纳物理法将砂粒从水中沉淀分别出来的一个预处理单元,其作用是从水中分别出相对密度大于1.5且粒径为0.2mm以上的颗粒物质,主要包括无机性的砂粒、砾石和少量密度较大的有机性颗粒假如核皮、种籽等。
沉砂池一般设置在提升设备和处理设备之前,以爱护水泵和管道免受磨损,防止后续水构筑物的堵塞和污泥处理构筑物容积的缩小,同时可以削减活性污泥中无机物的成分,提高活性污泥的活性。
1、平流式沉砂池平流式沉砂池实际上是一个比入流渠道和出流渠道宽而深的渠道,当水流过时,由于过水断面增大,水流速度下降,水中夹带的无机颗粒在重力的作用下下沉,从而达到分别水中无机颗粒的目的。
2、曝气沉砂池曝气沉砂池是在长方形水池的一侧通入空气,是水旋流运动,流速从周边到中心渐渐减小,砂粒在池底的集砂槽中与水分别,水中有机物和从砂粒上冲刷下来的污泥仍成悬浮状态,随着水流进入后面的处理构筑物。
曝气沉砂池的优点是除砂效率稳定,受进水流量变化的影响较小。
曝气沉砂池的停留时间一般为1-3min,若兼有预曝气的作用,可延长池深,是停留时间达到15-30min。
二、初沉池(污水初级处理)初沉池可较经济有效地去除水中悬浮固体,同时去除一部分呈悬浮状态的有机物,以减轻后续生物处理构筑物的有机负荷。
有时初沉池也单独使用,对水进行一级处理后排放。
初次沉淀池一般设置在污水处理厂的沉砂池之后、曝气池之前,初沉池的主要作用是去除污水中密度较大的固体悬浮颗粒,以减轻生物处理的有机负荷,提高活性污泥中微生物的活性。
气提式旋流沉砂池除砂效果的改进实例作者:和笑天吴江伟王佳音刘迎旭来源:《绿色科技》2014年第04期摘要:对污水厂进行了现场水力试验,以正交实验的方法确定了影响气提式旋流沉砂池除砂效果因素的主次顺序及最佳的运行参数。
结果表明:影响沉砂池除砂效果的因素主次顺序依次为螺旋桨转速、分砂系统间隔运行时间、水力停留时间、罗茨风机运行时间。
各因素的最佳运行参数分别为:螺旋桨转速80 r/min,分砂系统间隔运行时间为40min,水力停留时间为75s,罗茨风机运行时间为8min。
改进后,沉砂池的出砂量增加了14.59%,取得了良好的效果。
关键词:气提式旋流沉砂池;出砂量;最佳运行参数;改进中图分类号:X703.1 文献标识码:A 文章编号:1674-9944(2014)04-0253-021、引言旋流沉砂池可以去除污水中相对密度约为2.65g/cm3,粒径大于0.2mm的无机砂砾,以保证后续处理系统的正常运行。
气提式旋流沉砂池综合了比式沉砂池和钟式沉砂池的优点,并在此基础上加以改进,具有节省占地面积、土建费用低、结构简单、处理效果好等优点,目前在我国污水预处理领域的应用较为广泛。
郑州市某污水处理厂设计处理规模30万m3/d,实际平均处理量为36万m3/d,采用前置缺氧A2O工艺,沉砂池采用气提式旋流沉砂池。
污水厂运行初期,处理水量为30万m3/d左右,这时气提式沉砂池的除砂效果良好。
但随着服务范围内水量的增加,污水厂长期超负荷运行,在沉砂池的设计参数基础上,其除砂效果逐渐不能满足工艺要求,严重影响后续处理设备,特别是对离心浓缩机和离心脱水机滚筒、刮泥板、进出泥泵等部件的磨损严重。
本文通过正交实验确定了影响沉砂池除砂效果因素的主次顺序及最佳的运行参数。
2、实验内容与方法2.1 实验设施实验采用现场水力实验。
气提式旋流沉砂池共有4座,主要参数如下:①直径6m,深3.2m,进出口水宽1.65m,设计单池流量4063m3/h,水力停留时间80s。
沉砂池1.1.功能描述沉砂池的作用是从废水中分离相对密度2.65.粒径0.2mm以上的无机颗粒。
它一般设在污水处理站前端, 作为预处理的一部分, 以保护水泵和管道免受磨损, 缩小污泥处理构筑物容积, 提高污泥有机组分的含率, 提高污泥作为肥料的价值。
沉砂池一般分为平流式沉砂池、曝气沉砂池、旋流沉砂池。
平流式沉砂池是常用的沉砂池形式, 具有构造简单、处理效果好、工作稳定的优点。
但沉砂中夹杂一些有机物, 易于腐化散发臭味, 难于处置, 并且对有机物包裹的砂粒处理效果不好。
1.2.曝气沉砂池中曝气的作用是使颗粒之间产生摩擦, 将包裹在颗粒表面的有机物除掉, 产生洁净的沉砂, 提高颗粒的去除效率;同时通过调节曝气量还可以控制污水的旋流速度, 维持稳定的除砂效率, 且对污水还有预曝气作用。
1.3.旋流沉砂池利用机械设备控制污水的流态和流速, 加速砂粒的沉淀, 具有沉砂粒径小、效果好、占地省等优点。
1.4.设计要点1.4.1. 平流沉砂池设计参数: Q ——水量(m3/h);C0 ——进水SS浓度(mg/L);C e ——出水SS浓度(mg/L);(1)池容Ve(m3)选取沉砂池水力停留时间(HRT), 一般为20-30min;则:60HRTQKV ze ⋅⋅=HV A e = 式中: Kz ——为水量变化系数, 一般取1~2;H ——为沉砂池的有效高度, 一般取1~1.5m ;选取沉砂池的长宽比, L:B 根据经验值一般选取3~6, 则B L B A ⋅=⋅=)6~3()6~3(2设置沉砂池为n 格, 一般取2-3格, 则: 一格的宽度nB b =(2)沉砂斗设计沉砂斗的设计容积以2d 的储砂量设计, 砂斗的坡度为550沉砂斗容积V(m 3))100()0(224ηρ-⨯-⨯⨯⨯⨯=Ce C Q K V z 式中: Q ——废水日平均水量, m3/hC 0 ——进水SS 浓度(mg/L )C e ——出水SS 浓度(mg/L )ρ ——沉砂容重, 一般取1500Kg/m3η ——沉砂的含水率, 一般可取60%综上即可确定沉砂池的规格:材质 钢筋混凝土或砖混数量 1座(n 格)停留时间 HRT超高 0.5m尺寸 L×B×(H+0.5) m(3)配备设备A.刮泥机刮泥机的选取: 尺寸一般依据沉砂池的池宽B和池深h而定;刮泥机的行走速度为0.6-1.2m/min之间, 材质一般为桁架结构为碳钢+防腐, 接水部分为不锈钢。
4.5旋流沉砂池 4.5.1设计说明 沉砂池的作用是去除水中密度较大的无机颗粒物,如泥沙,煤渣等。一般设置在泵站、倒虹管、沉淀池之前,以减轻水泵和管道的磨损,防止后续处理构筑物管道的堵塞,缩小污泥处理构筑物的容量,提高污泥有机组分的含量,提高污泥作为肥料的价值。沉砂池的形式,按池型可以分为有平流式沉砂池、竖流式沉砂池、曝气沉砂池等[16]。 平流式沉砂池是常用的形式,具有截留无机可理效果较好、工作稳定、构筑简单、运行费用低廉和排砂方便等优点。其缺点是沉砂中含有15%的有机物,使沉砂的后续处理难度加大。 竖流式沉砂池是污水自下而上由中心管进入池内,无机物颗粒借重力沉于池底,处理效果一般较差。曝气沉砂池是在池体的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向环流。其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效果较稳定;受流量变化的影响较小;缺点就是构造成本相对较高,维修和运行费用也较高。按生物除磷设计的污水处理厂,为了保证除磷效果,一般不采用曝气沉砂池。 涡流式沉砂池(也称旋流沉砂池、钟式沉砂池)是利用水力涡流,泥砂和有机物分开,加速砂粒的沉淀,有机物则被留在污水中,具有基建、运行费用低和除砂效果好等优点。 本设计两座(一用一备)采用旋流沉砂池(见图4-5-1)可以克服其他沉砂池的缺点分别与格栅连接,沉砂池采用钢筋砼结构沉砂池池底采用多斗集砂,沉砂由砂泵自斗底抽送到砂水分离器,砂水分离器通入压缩空气洗砂,污水回至提升泵前,净砂直接卸入汽车外运。 4.5.2沉砂池进出水水质 4-4-1筛网进出水水质表 水质指标 COD BOD5 SS 进水水质(mg/l) 4950 2250 480 去除率(%) 10 10 15 出水水质(mg/l) 4455 2025 408
4.5.3 设计计算 1)设计参数 (1) 沉砂池水力表面负荷约为130~200)/(23hmm,水力停留时间约为20~30s; (2) 有效水深宜为1.0~2.0m池子的径深比宜为2.0~2.5; (3) 进水渠道流速,在最大流量的40%~80%情况下为0.6~0.9sm/,在最小流量时大于0.15sm/;但最大流量不大于1.2sm/; (4) 出水渠道与进水渠道的夹角大于270,以最大限度地处长水流在沉砂池内的停留时间,达到有效除砂目的。两种渠道均设在沉砂池上部以防扰动砂子; (5) 出水渠道宽度为进水渠道的2倍。出水渠道的直线段要相当于出水渠道的宽度; (6) 沉砂池前应设格栅。沉砂池下游设堰板,以便保持沉砂池内所需的水位。 2)钟氏沉砂池规格; (7)沉砂池排砂宜采用机械方法,并经砂水分离后贮存或外运,采用人工排砂时,排砂管径不小于200mm,且充分考虑防止堵塞的措施; 根据处理污水量的不同,旋流式沉砂池可分为不同型号,各部分尺寸见图及表4-5-2,可选供用。
图4-5-1 表4-5-2 沉砂池技术参数表 5.4.4设备选型 本设备选用两台(一用一备)XXS-50型立式旋流沉砂池。它是主要由立式旋流沉砂池、提砂器及装砂台三大件组成的的沉砂、除砂及装砂系统,使污水预处理进入系统化、一体化,有利于生产、运行、管理、操作和环境卫生。使其科学化管理,达到较佳水平。 立式旋流沉矽池是继平流沉砂池、竖流沉砂池及曝气沉砂池之后的一种新型沉砂池,它具有占地少、沉砂效果好、除砂可靠、砂水分离能力强、运行、操作、管理方便的特点。 表中所列工艺参数中的设计流量为平均日流量,当考虑到流量的总变化系数时,本沉砂、除砂、装备,可适应K值1 .2~1 .8幅度的流量变化及砂量变化。 【附加公文一篇,不需要的朋友可以下载后编辑删除,谢谢】 关于进一步加快精准扶贫工作意见
