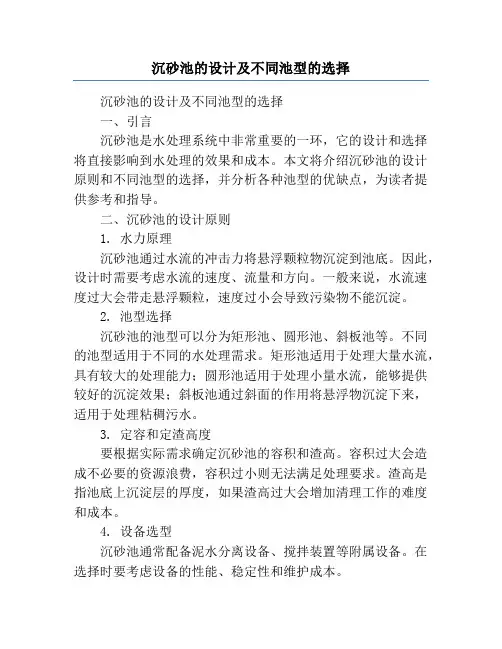

沉砂池的设计及不同池型的选择
沉砂池的设计及不同池型的选择沉砂池的设计及不同池型的选择一、引言沉砂池是水处理系统中非常重要的一环，它的设计和选择将直接影响到水处理的效果和成本。
本文将介绍沉砂池的设计原则和不同池型的选择，并分析各种池型的优缺点，为读者提供参考和指导。
二、沉砂池的设计原则1. 水力原理沉砂池通过水流的冲击力将悬浮颗粒物沉淀到池底。
因此，设计时需要考虑水流的速度、流量和方向。
一般来说，水流速度过大会带走悬浮颗粒，速度过小会导致污染物不能沉淀。
2. 池型选择沉砂池的池型可以分为矩形池、圆形池、斜板池等。
不同的池型适用于不同的水处理需求。
矩形池适用于处理大量水流，具有较大的处理能力；圆形池适用于处理小量水流，能够提供较好的沉淀效果；斜板池通过斜面的作用将悬浮物沉淀下来，适用于处理粘稠污水。
3. 定容和定渣高度要根据实际需求确定沉砂池的容积和渣高。
容积过大会造成不必要的资源浪费，容积过小则无法满足处理要求。
渣高是指池底上沉淀层的厚度，如果渣高过大会增加清理工作的难度和成本。
4. 设备选型沉砂池通常配备泥水分离设备、搅拌装置等附属设备。
在选择时要考虑设备的性能、稳定性和维护成本。
三、不同池型的选择及优缺点分析1. 矩形池矩形池适用于大型工业水处理系统，其优点是容量大、处理能力强。
同时，由于池底较大，污泥沉淀面积也相对较大，沉砂效果好。
但是，矩形池所需占地面积较大，造价较高。
2. 圆形池圆形池适用于小型污水处理厂和生活污水处理厂，其优点是结构简单、占地面积小、施工方便。
圆形池的污泥沉淀效果较好，同时排水的水力性能也较好。
然而，圆形池的处理能力较小，只适用于处理小量水流。
3. 斜板池斜板池适用于处理粘稠污水，例如油污水处理和工业废水处理。
其优点是能够通过斜面的作用将悬浮物沉淀下来，处理效果较好。
然而，斜板池的设计和施工要求较高，成本也相对较高。
四、案例分析为了更好地展示沉砂池的设计原则和池型选择的重要性，接下来我们将分析一个实际案例。

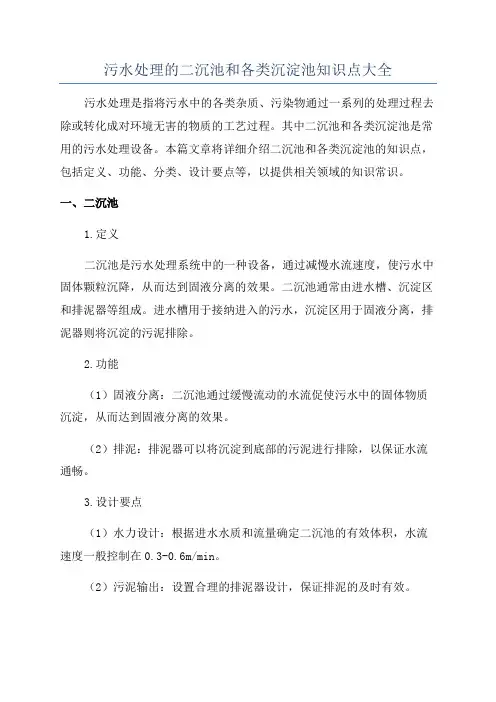

污水处理的二沉池和各类沉淀池知识点大全
污水处理的二沉池和各类沉淀池知识点大全污水处理是指将污水中的各类杂质、污染物通过一系列的处理过程去除或转化成对环境无害的物质的工艺过程。
其中二沉池和各类沉淀池是常用的污水处理设备。
本篇文章将详细介绍二沉池和各类沉淀池的知识点，包括定义、功能、分类、设计要点等，以提供相关领域的知识常识。
一、二沉池1.定义二沉池是污水处理系统中的一种设备，通过减慢水流速度，使污水中固体颗粒沉降，从而达到固液分离的效果。
二沉池通常由进水槽、沉淀区和排泥器等组成。
进水槽用于接纳进入的污水，沉淀区用于固液分离，排泥器则将沉淀的污泥排除。
2.功能（1）固液分离：二沉池通过缓慢流动的水流促使污水中的固体物质沉淀，从而达到固液分离的效果。
（2）排泥：排泥器可以将沉淀到底部的污泥进行排除，以保证水流通畅。
3.设计要点（1）水力设计：根据进水水质和流量确定二沉池的有效体积，水流速度一般控制在0.3-0.6m/min。
（2）污泥输出：设置合理的排泥器设计，保证排泥的及时有效。
（3）排出口设置：排出口要位于水面处，以确保沉降的固体不会被扰动。
二、各类沉淀池1.沉砂池（1）定义：沉砂池是一种用来去除污水中悬浮物和沉沙的设备。
它通过减慢水流速度，使砂粒等沉积到底部，从而达到沉砂的目的。
（2）功能：沉砂池主要用于去除污水中的砂粒和沉积物，预处理工序中常用于除砂。
2.沉淀池（1）定义：沉淀池是一种用来处理污水中的固体颗粒和浮游物质的设备。
它通过减慢水流速度和添加化学药剂，使固体物质和浮游物质沉淀到底部，从而进行分离。
（2）功能：沉淀池主要用于去除污水中的悬浮物质、浮游物质和胶体物质，使污水更加清洁。
3.混凝沉淀池（1）定义：混凝沉淀池是一种通过添加混凝剂使悬浮物质凝聚并沉淀的设备。
它将污水与混凝剂混合后进入沉淀池，通过混凝剂与悬浮物质的作用使其聚集成较大的团块，从而更易于沉淀分离。
（2）功能：混凝沉淀池可以有效地去除污水中的胶体、颗粒物质和浮游物质等，提高沉淀效果。
沉淀池设计计算设计参数
(1)平流式沉淀池的长度多为 30～50m ，池宽多为 5～10m ，沉淀区有效水深一般不超过 3m ，多为 2．5～3．0m 。
为保证水流在池内的均匀分布，一般长宽比不小于 4：1，长深比 为 8～12。
(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于 0．01，一般为 0．01～0．02。
刮泥机的行进速度不能大于 1．2m ／min ，一般为0．6～0．9m ／min 。
(3)平流式沉淀池作为初沉池时，表面负荷为 1～3m3／(m·h)，最大水平流速为7mm ／s ；作为二沉池时，最大水平流速为 5mm ／s 。
(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑 L 人流一 挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。
使 用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的 6％～20％，孔口处流速为 0．15～0．2m ／s ，孔口应当做成渐扩形状。
(5)在进出口处均应设置挡板，高出水面 0．1～0．15m 。
进口处挡板淹没深度不应小 于 0．25m ，一般为 0．5～1.0m ；出口处挡板淹没深度一般为 0．3～0．4m 。
进口处挡板距 进水口 0．5～1．0m ，出口处挡板距出水堰板 0．25～0．5m 。
(6)平流式沉淀池容积较小时，可使用穿孔管排泥。
穿孔管大多布置在集泥斗内，也可 般不能超过两排。
大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端 (7)平流式沉淀池非机械排泥时缓冲层高度为 0．5m ，使用机械排泥时缓冲层上缘宜高 出刮泥板 0．3m 。
例：某城市污水处理厂的最大设计流量 Q=0.2m /s ，设计人数 N=10 万人，沉淀时间t=1.5h 。
采用链带式机刮泥，求平流式沉淀池各部分尺寸。
2 平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后， 缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池 外。

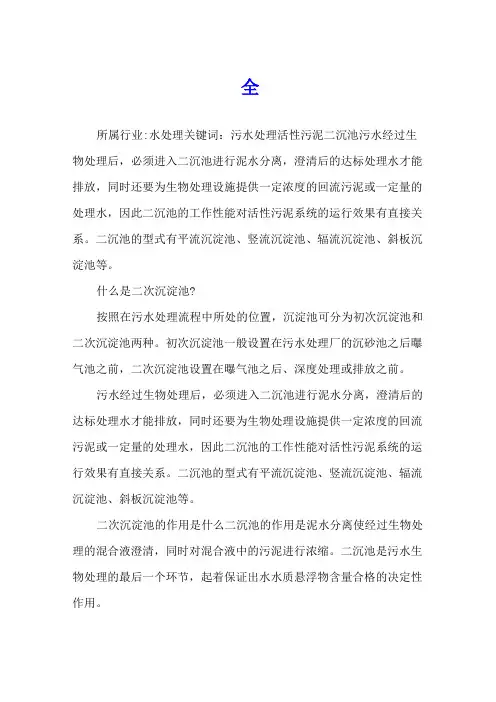

污水处理的二沉池和各类沉淀池知识点大全
全所属行业:水处理关键词：污水处理活性污泥二沉池污水经过生物处理后，必须进入二沉池进行泥水分离，澄清后的达标处理水才能排放，同时还要为生物处理设施提供一定浓度的回流污泥或一定量的处理水，因此二沉池的工作性能对活性污泥系统的运行效果有直接关系。
二沉池的型式有平流沉淀池、竖流沉淀池、辐流沉淀池、斜板沉淀池等。
什么是二次沉淀池?按照在污水处理流程中所处的位置，沉淀池可分为初次沉淀池和二次沉淀池两种。
初次沉淀池一般设置在污水处理厂的沉砂池之后曝气池之前，二次沉淀池设置在曝气池之后、深度处理或排放之前。
污水经过生物处理后，必须进入二沉池进行泥水分离，澄清后的达标处理水才能排放，同时还要为生物处理设施提供一定浓度的回流污泥或一定量的处理水，因此二沉池的工作性能对活性污泥系统的运行效果有直接关系。
二沉池的型式有平流沉淀池、竖流沉淀池、辐流沉淀池、斜板沉淀池等。
二次沉淀池的作用是什么二沉池的作用是泥水分离使经过生物处理的混合液澄清，同时对混合液中的污泥进行浓缩。
二沉池是污水生物处理的最后一个环节，起着保证出水水质悬浮物含量合格的决定性作用。
如果二沉池设置得不合理，即使生物处理的效果很好，混合液中溶解性有机物的含量已经很少，混合液在二沉池进行泥水分离的效果不理想，出水水质仍有可能不合格。
如果污泥浓缩效果不好，回流到曝气池的微生物量就难以保证，曝气混合液浓度的降低将会导致污水处理效果的下降，进而影响出水水质。
设置二次沉淀池的基本要求有哪些(1)水力负荷一般为0.5—1.8m。
/(m2dot;h),处理工业废水时，活性污泥中有机物比例较大，曝气池混合液的SVI偏高，与其配套的二沉池宜采用较低的表面水力负荷。
(2)为保证污泥能在二沉池得到足够的浓缩，以便供给曝气池所需浓度的回流污泥，二沉池的固体表面负荷为1.50kg/(m2dot;d)，斜管(板)二沉池的固体表面负荷可扩大到192kg/(m2dot;d)。
(3)二沉池池边水深宜采用2.5〜4m,具体值与池体的大小有关，二沉池直径越大，池边水深也应当适当加大，否则二沉池的水力效率将降低、有效容积将减小。
沉砂池的计算
沉砂池的计算沉砂池是污水处理中的一道重要设施，其主要作用是通过重力分离的方式去除污水中的砂粒、砾石等无机颗粒物质，以保护后续处理构筑物和设备的正常运行。
沉砂池的设计计算需要考虑多个因素，包括污水流量、水质、颗粒物的特性、沉砂池的结构形式等。
一、设计参数的确定1.污水流量沉砂池的设计首先需要确定污水流量，即单位时间内需要处理的污水量。
污水流量可以通过实地测量或根据相关资料估算得出。
在设计时，需要考虑污水流量的变化范围，以确定沉砂池的处理能力。
2.水质沉砂池的设计还需要考虑污水的水质，包括悬浮物的浓度、颗粒物的粒径分布、有机物的含量等。
这些因素直接影响沉砂池的处理效果和结构形式。
3.颗粒物的特性沉砂池中需要去除的主要是无机颗粒物质，如砂粒、砾石等。
这些颗粒物的密度、粒径、形状等特性对沉砂池的设计有很大影响。
例如，密度大的颗粒物容易沉降，而密度小的颗粒物则需要更长的沉降时间。
4.沉砂池的结构形式沉砂池有多种结构形式，包括平流式、竖流式、曝气式等。
不同结构形式的沉砂池在处理效果、占地面积、投资成本等方面有所不同，需要根据实际情况选择。
二、设计计算1.沉砂池容积的计算沉砂池的容积需要根据污水流量和沉降时间来确定。
沉降时间是指颗粒物在沉砂池中沉降所需的时间，一般根据颗粒物的特性和水质来确定。
容积计算公式为：V = Q × t其中，V为沉砂池容积，Q为污水流量，t为沉降时间。
2.沉砂池面积的计算沉砂池的面积需要根据容积和有效水深来确定。
有效水深是指沉砂池中水深的最大值，一般根据结构形式和水力条件来确定。
面积计算公式为：A = V / h其中，A为沉砂池面积，h为有效水深。
3.沉砂池长宽比的确定沉砂池的长宽比需要根据结构形式和水力条件来确定。
一般来说，平流式沉砂池的长宽比为3~5，竖流式沉砂池的长宽比为1~2。
长宽比的合理取值可以提高沉砂池的处理效果和水力稳定性。
4.沉砂池出水口高度的确定沉砂池的出水口高度需要根据沉降时间和有效水深来确定。
平流或曝气沉砂池的设计计算-2022年学习资料

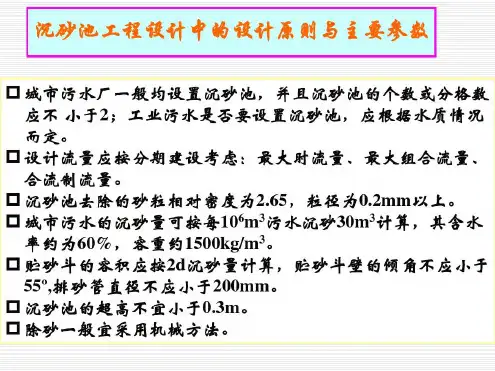

沉砂他工程设计中的液计原则与主要参数-▣-城市污水厂一般均设置沉砂池，并且沉砂池的个数或分格数-应不小于2 工业访水是否要设置沉砂池，应根据水质情况-而定。-口设计流量应按分期建设考虑：最大时流量、最大组合流量、流制流量。-口况砂池去除的砂粒相对密度为2.65，粒径为0.2mm以上。-城市污水的沉砂量可按每10m3污 元砂30m3计算，其含水-率约为60%，容重约1500kgm3。-口贮砂斗的容积应按2d沉砂量计算，贮砂斗 的倾角不应小于-55°，排砂管直径不应小于200mm。-沉砂池的超高不宜小于0.3m。-口除砂一般宜采用机 方法。
Hale Waihona Puke 平流式沉砂池-口座阿回-Ti-闸槽-T一个加宽了的明-渠，两端设闸阀-D=20-以控制水流。-1-1剖面砂管-D=200-2r-T设有1~2个贮砂-2-2剖面-斗，下接排砂-6=201-管。重力排砂-12-61 2L-平流式沉砂池的一种型式
年流式沉沙池的素统参数-口主要设计参数-水流速度y:最大0.3m/s,最小0.15m/s。-■停留时间t： 0-60s。-■有效水深h2:一般为0.25-1.0m,不大于1.2m。-■池宽B:一般为0.6-1.0m 不小于0.6m。-池底坡度：1%-2%。-■贮砂斗倾角a:不小于55°。-■贮砂斗斗底宽b:0.4m-0. m。
年流式沉砂他的设计计算公式-5.贮砂斗个部分尺寸计算-7.池总高度h-设贮砂斗底宽b=0.5m;斗-h=h h2 +h3-壁与水平面的倾角为60°；则贮-砂斗的上口宽b,为：-式中：h1—超高，m;-2n3+b-z 有效水深，m;-tg60-s-贮砂斗高度，m。-贮砂斗的容积V1:-8.核算最小流速ymin-V=3h'3 1+S2+VS1·S2-Vmin-Avmin/n1·Amin-式中：h'3-贮砂斗高度，m;-S1,S2砂斗上口和下口-式中：Jvmin-设计最小流量，-的面积。-m3/s;-6.贮砂蜜的高度h3-ny-最小流 时工作-设采用重力排砂，池底坡度=-的沉砂池数目；-6%,坡向砂斗，则-最小流量时沉砂-池中的水流新面-h =h'3+0.06·l2=h'3+0.06L-2b2-b'/2-面积，m2。
Hale Waihona Puke 平流式沉砂池-口座阿回-Ti-闸槽-T一个加宽了的明-渠，两端设闸阀-D=20-以控制水流。-1-1剖面砂管-D=200-2r-T设有1~2个贮砂-2-2剖面-斗，下接排砂-6=201-管。重力排砂-12-61 2L-平流式沉砂池的一种型式
年流式沉沙池的素统参数-口主要设计参数-水流速度y:最大0.3m/s,最小0.15m/s。-■停留时间t： 0-60s。-■有效水深h2:一般为0.25-1.0m,不大于1.2m。-■池宽B:一般为0.6-1.0m 不小于0.6m。-池底坡度：1%-2%。-■贮砂斗倾角a:不小于55°。-■贮砂斗斗底宽b:0.4m-0. m。
年流式沉砂他的设计计算公式-5.贮砂斗个部分尺寸计算-7.池总高度h-设贮砂斗底宽b=0.5m;斗-h=h h2 +h3-壁与水平面的倾角为60°；则贮-砂斗的上口宽b,为：-式中：h1—超高，m;-2n3+b-z 有效水深，m;-tg60-s-贮砂斗高度，m。-贮砂斗的容积V1:-8.核算最小流速ymin-V=3h'3 1+S2+VS1·S2-Vmin-Avmin/n1·Amin-式中：h'3-贮砂斗高度，m;-S1,S2砂斗上口和下口-式中：Jvmin-设计最小流量，-的面积。-m3/s;-6.贮砂蜜的高度h3-ny-最小流 时工作-设采用重力排砂，池底坡度=-的沉砂池数目；-6%,坡向砂斗，则-最小流量时沉砂-池中的水流新面-h =h'3+0.06·l2=h'3+0.06L-2b2-b'/2-面积，m2。
沉砂池的设计
设计参数：Q ——水量 (m3/h)； C0 ——进水SS浓度（mg/L）；
Ce ——出水SS浓度（mg/L）。
池容Ve(m3) 选取沉砂池水力停留时间（HRT），一般为20-30min； 则：
Ve
K z Q HRT 60
A
Ve H
式中：Kz ——为水量变化系数，一般取1～2； H ——为沉砂池的有效高度，一般取1～1.5m。 选取沉砂池的长宽比，L:B根据经验值一般选取3～6，则 设置沉砂池为n格，一般取2-3格，则： 一格的宽度 沉砂斗设计 沉砂斗的设计容积以2d的储砂量设计，砂斗的坡度为600， 沉砂斗容积V(m3)
沉砂池的设计
功能
沉砂池的作用是从废水中分离相对密度2.65、粒 径0.2mm以上的无机颗粒。它一般设在污水处理 站前端，作为预处理的一部分，以保护水泵和管 道免受磨损，缩小污泥处理构筑物容积，提高污 泥有机组分的含率，提高污泥作为肥料的价值。
计算
计算
设计参数：Q ——水量 (m3/h)； C0 ——进水SS浓度（mg/L）；
Ce ——出水SS浓度（mg/L）。
池容Ve(m3) 选取沉砂池水力停留时间（HRT），一般为20-30min； 则：
Ve
K z Q HRT 60
A (3 ~ 6) B 2 L (3 ~ 6) B
b
B n
V
式中：Q ——废水日平均水量，m3/h C0 ——进水SS浓度（mg/L） Ce ——出水SS浓度（mg/L） ρ ——沉沙容重，一般取1200Kg/m3 η ——沉砂的含水率，一般可取60%

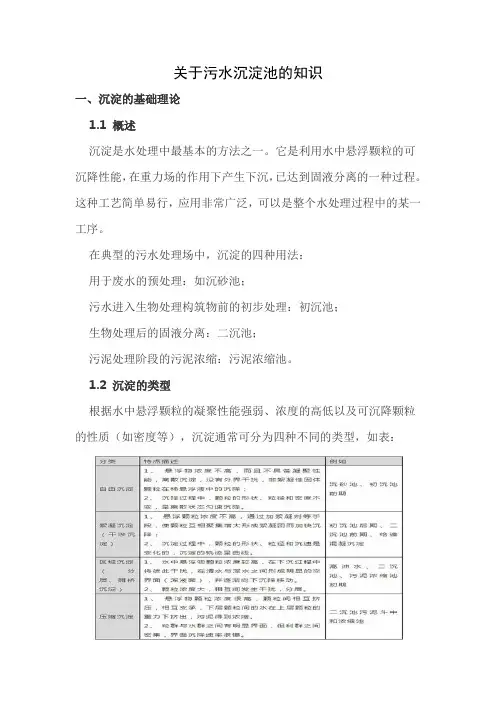

关于污水沉淀池的知识
关于污水沉淀池的知识一、沉淀的基础理论1.1 概述沉淀是水处理中最基本的方法之一。
它是利用水中悬浮颗粒的可沉降性能，在重力场的作用下产生下沉，已达到固液分离的一种过程。
这种工艺简单易行，应用非常广泛，可以是整个水处理过程中的某一工序。
在典型的污水处理场中，沉淀的四种用法：用于废水的预处理：如沉砂池；污水进入生物处理构筑物前的初步处理：初沉池；生物处理后的固液分离：二沉池；污泥处理阶段的污泥浓缩：污泥浓缩池。
1.2 沉淀的类型根据水中悬浮颗粒的凝聚性能强弱、浓度的高低以及可沉降颗粒的性质（如密度等），沉淀通常可分为四种不同的类型，如表：表：沉淀类型1.3 自由沉降及其理论基础沉淀法的去除对象：颗粒在10μm以上的可沉固体。
当颗粒粒径变小、沉速小、颗粒沉降过程中其周围的扰流流速也小时，可以主要受水的粘滞阻力作用，惯性力可以忽略不计，颗粒运动是出于层流状态。
式中：Stokes公式说明的问题：1、颗粒与水的密度差愈大，沉降速率也愈大，颗粒密度大于水密度时，颗粒下沉，颗粒密度小于水密度时，颗粒上浮，二者相等时，颗粒既不上浮也不下沉；2、水的粘度愈小，沉降速率愈快，成反比关系。
因粘度愈水温成反比，故提高水温有利于颗粒的沉降；3、颗粒直径愈大，沉速愈快，因此随颗粒度的下降，颗粒的沉降速度会迅速降低。
实际水处理过程中，水流呈层流状态的情况一般较少，所以一般沉降只能去除d＞20μm的颗粒。
1.4 絮凝沉淀在絮凝剂的作用下，使废水中的胶体和细微悬浮物凝聚成絮凝体，然后予以分离去除的水处理法。
二、沉淀池的种类2.1 按功能分按功能分为初次沉淀池、二次沉淀池。
初次沉淀池：简称初沉池，生物处理法中的预处理，去除约30%的BOD5，55%的悬浮物。
二次沉淀池：简称二沉池，生物处理构筑物后，是生物处理工艺的组成部分。
2.2 按水流方向分沉淀池可分为普通沉淀池和浅层沉淀池两大类。
2.2.1 普通沉淀池按照水在池内的总体流向，普通沉淀池又有平流式、竖流式和辐流式三种型式：平流式沉淀池：池型为长方形，一段进水，另一端出水，贮泥斗在池进口；竖流式：池内水流由下向上，齿形多为圆形，有方形或多角形池，中央进水，池四周出水，贮泥斗在池中央；辐流式沉淀池：池径较大的圆形池，水流从池中心以辐流形式流向池周，也可从周边流进池中心，贮泥斗在池中央。
关于沉淀池(含沉砂、初沉、二沉)的详解!
关于沉淀池（含沉砂、初沉、二沉）的详解！沉淀法是污水处理中最基本的方法之一。
它是利用水中悬浮颗粒和水的密度差，在重力作用下产生下沉作用，以达到固液分别的一种过程。
根据水的性质与所要求的处理程度的不同，沉淀处理工艺可以是整个水处理过程中的一个工序，亦可以作为惟一的处理方法。
在典型的水处理厂中，沉淀法可用于下列几个方面：一、沉砂池（污水预处理）沉砂池，常作为一种预处理手段用于去除水中易于沉降的无机性颗粒物。
沉砂池是采纳物理法将砂粒从水中沉淀分别出来的一个预处理单元，其作用是从水中分别出相对密度大于1.5且粒径为0.2mm以上的颗粒物质，主要包括无机性的砂粒、砾石和少量密度较大的有机性颗粒假如核皮、种籽等。
沉砂池一般设置在提升设备和处理设备之前，以爱护水泵和管道免受磨损，防止后续水构筑物的堵塞和污泥处理构筑物容积的缩小，同时可以削减活性污泥中无机物的成分，提高活性污泥的活性。
1、平流式沉砂池平流式沉砂池实际上是一个比入流渠道和出流渠道宽而深的渠道，当水流过时，由于过水断面增大，水流速度下降，水中夹带的无机颗粒在重力的作用下下沉，从而达到分别水中无机颗粒的目的。
2、曝气沉砂池曝气沉砂池是在长方形水池的一侧通入空气，是水旋流运动，流速从周边到中心渐渐减小，砂粒在池底的集砂槽中与水分别，水中有机物和从砂粒上冲刷下来的污泥仍成悬浮状态，随着水流进入后面的处理构筑物。
曝气沉砂池的优点是除砂效率稳定，受进水流量变化的影响较小。
曝气沉砂池的停留时间一般为1-3min，若兼有预曝气的作用，可延长池深，是停留时间达到15-30min。
二、初沉池（污水初级处理）初沉池可较经济有效地去除水中悬浮固体，同时去除一部分呈悬浮状态的有机物，以减轻后续生物处理构筑物的有机负荷。
有时初沉池也单独使用，对水进行一级处理后排放。
初次沉淀池一般设置在污水处理厂的沉砂池之后、曝气池之前，初沉池的主要作用是去除污水中密度较大的固体悬浮颗粒，以减轻生物处理的有机负荷，提高活性污泥中微生物的活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于污水沉砂池知识点汇总，及设计参数总结！
污水在迁移、流动和汇集过程中不可避免会混入泥砂。
污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。
最主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。
适用对象
沉砂池去除污水中泥砂等粗大颗粒。
主要用于去除污水中粒径大于0.2m m，密度大于 2.65t/立方米的砂粒，以保护管道、阀门等设施免受磨损和阻塞。
沉砂池在污水处理中的作用
池在污水处理厂的投资、占地等方面所占的比例很小，但其作用却不可忽视。
若取消沉砂池，大量砂粒将进入后续各处理单元，给污水厂的正常运行带来诸多隐患：
1.砂粒进入初沉池会加速污泥刮板的磨损，缩短使用寿命。
2.排泥管道中砂粒的沉积易导致管道的堵塞，进入污泥泵后会加剧叶轮磨损。
3.对于不设初沉池的处理工艺(如氧化沟、C A S S等)或实际运行中由于进水负荷过低而超越初沉池运行的工艺，大量砂粒将直接进入生化池沉积，导致生化池有效容积的减少，同时还会对曝气器产生不利影响。
4.砂粒进入污泥消化池中，将减少有效容积，缩短清理周期。
5.污泥中含砂量的增加会大大影响污泥脱水设备的运行。
砂粒进入带式脱水机会加剧滤布的磨损，缩短更换周期，同时会影响絮凝效果，降低污泥成饼率。
近年来卧螺式离心机在城市污水处理厂中的应用日益广泛，由于该设备采用高速离心分离的方式，砂粒会大大加剧转筒、螺旋等处的磨损。
沉砂池一般规定
1.城市污水处理厂一般均应设置沉砂池。
2.沉砂池按去除相对密度2.65、粒径0.2m m以上的砂粒设计。
3.污水流量应按分期建设考虑；当污水自留入厂时，按每期最大设计流量计算；用污水泵提升入场时，按每期工作泵的最大组合流量计算；在合流制处理系统中，按降雨时的设计流量计算。
4.沉砂池个数或分格数不应少于2个（格），并按并联系列设计。
5.城市污水的沉砂量按（15-30m3）/（10^6m3）计算，其含水率为60%，容重为1500k g/m3，合流制污水按实际情况确定。
6.砂斗容积按2日的沉砂量计算，斗壁与水平面夹角不小于55°。
7.一般应采用机械除砂，并设置贮砂池。
排砂管直径不应小于200m m。
8.重力排砂时，沉砂池与贮砂池应尽可能靠近。
沉砂池的类型
按池内水流方向的不同，可以分为平流式沉砂池、曝气沉砂池、旋流式沉砂池。
1.平流式沉砂池
平流式沉砂池是常用的型式，污水在池内沿水平方向流动。
平流式沉砂池由入流渠、出流渠、闸板、水流部分及沉砂斗组成。
它具有截留无机物颗粒效果较好、工作稳定、构造简单和排沉砂方便等优点。
设计参数：
1.最大流速为0.3m/s，最小流速为0.15m/s；
2.最大流量时停留时间不小于30s，一般采用30～60/s；
3.有效水深应不大于1.2m，一般采用0.25～1m，每格宽度不宜小于0.6m；
4.进水头部应采取消能和整流措施；
5.池底坡度一般为0.01～0.02，当设置除砂设备时，可根据设备要求考虑池底形状
2.曝气沉砂池
曝气沉砂池的典型特征，就是池内安装了曝气装置，可以对池内污水产生以下影响：
1.砂粒在沉砂池中以螺旋状向前流动；
2.使有机颗粒经常处于悬浮状态；
3.使砂粒互相摩擦，能够去除砂粒上附着的有机物污染物，有利于取得较为清洁的砂粒及其它无机颗粒；
4.曝气还有去除油脂和合成洗涤剂的作用。
设计参数：
1.旋流速度应保持0.25～0.3m／s；
2.水平流速为0.06～0.12m／s；
3.最大流量时停留时间为l～3m i n；
4.有效水深为2～3m，宽深比一般采用l～2；
5.长宽比可达5，当池长比池宽大得多时，应考虑设置横向挡板；
6.1m3污水的曝气量为0.2m3空气；
7.空气扩散装置设在池的一侧，距池底约0.6～0.9m，送气管应设置调节气量的闸门；
8.池子的形状应尽可能不产生偏流或死角，在集砂槽附近可安装纵向挡板；
9.池子的进口和出口布置，应防止发生短路，进水方向应与池中旋流方向一致，出水方向应与进水方向垂直，并宜考虑设置挡板；
10.池内应考虑设消泡装置。
3.旋流式沉砂池
目前国际上广泛应用的旋流沉砂池主要为钟氏和比氏两大类。
从国内应用情况看，源自欧洲的钟氏池及其各变型占绝大多数。
钟式沉砂地是利用机械力控制流态与流速，加速砂粒的沉淀。
并使有机物随水流带走的沉砂装置。
沉砂池由流入口、流出口、沉砂区、砂斗、砂提升管、排砂管、电动机和变速箱组成。
污水由流入口沿切线方向流入沉砂区，利用电动机及传动装置带动转盘和斜坡式叶片旋转，在离心力的作用下，污水中密度较大的砂粒被甩向池壁，掉入砂斗，有机物则被留在污水中。
调整转速，可达到最佳沉砂效果。
沉砂用压缩空气经砂提升管、排砂管清洗后排除，清洗水回流至沉砂区。
设计参数：
1.水力表面负荷应控制在200m3/(m2•h)左右。
2.水力停留时间控制在20-30s。
3.进水渠道流速：①流量最大时的40%-80%时，控制在0.6-0.9m/s;
②流量最小时，大于0.15m/s;③流量最大时，不大于1.2m/s。
4.进水渠道直段长度为宽度的7倍且不应小于4.5m。
5.出水渠道宽度为进水渠道的2倍。
6.出水渠道与进水渠道夹角大于270°。
