荧光灯电子镇流器挑选方案

2013 ~ 2014 学年第 2 学期《荧光灯电子镇流器》课程设计报告题目：荧光灯电子镇流器专业：电气工程及其自动化班级： 11电气工程及其自动化1班姓名：张猛陈兴宇刘翔宇周成龙陈浩然王刚谢飞指导教师：***电气工程学院2014年6月6日1、任务书目 录摘 要 (IV)第一章绪论 (V)1.1背景 (V)1.2选题意义 (V)1.3国内外研究现状 ..................................................................................................................................... V II第二章 电子镇流器设计的基本要求 (VIII)2.1 主要技术数据 (VIII)2.2 镇流器应达到的要求（性能指标） (VIII)2.3电路主要用途及功能介绍 (VIII)第三章 电路总体方案的设计及相关原理 (X)3.1荧光灯简介 (X)3.1.1气体放电灯的基本原理 (X)3.1.2荧光灯的结构 (XI)3.1.3荧光灯的闪频现象 (XI)3.2.3 荧光灯的供电频率与灯发光效率之间的关系 (XI)3.3电子镇流器工作原理 ............................................................................................................................. X II3.3.1、 气体放电灯的负阻特性 ........................................................................................................ X II3.4高频电子镇流器组成 (XIV)3.4.4、电子镇流器的主要功能 (XIV)3.5 方案的最终设定 .................................................................................................................................... X V第四章 主电路设计及参数计算 .......................................................... X VII4.1 主电路的设计 (XVII)4.2相关参数的计算 ................................................................................................................................. X VIII4.2.1 输出电流电压的计算 ........................................................................................................... X VIII4.2.2整流二极管的计算 二极管的峰值电流为： max 12T K I A第五章 驱动电路设计 (XX)5.1对基极驱动电路的要求 ......................................................................................................................... X X5.2 驱动电路及其分析 ................................................................................................................................ X X第六章 保护电路的设计 (XXI)6.1保护电路及分析 (XXI)第七章 输入EMI 滤波电路的设计 ................................................... X XII7.1输入EMI 滤波电路及分析 (XXII)第八章 有源PFC 功率因数校正电路的设计 (XXIII)8.1有源PFC 电路架构及分析 ............................................................................................................... X XIII 课程设计总结 ....................................................................................... X XIV参考文献 (XXV)附录 ....................................................................................................... X XVI答辩记录及评分表 (XXVII)摘要自从我国在20世纪80年代末、90年代初研制并生产电子镇流器和节能灯以来，这一新兴的绿色照明产业已经得到了长足的发展，目前我国已经成为世界上照明电器产品生产规模最大的国家，产量居世界首位。

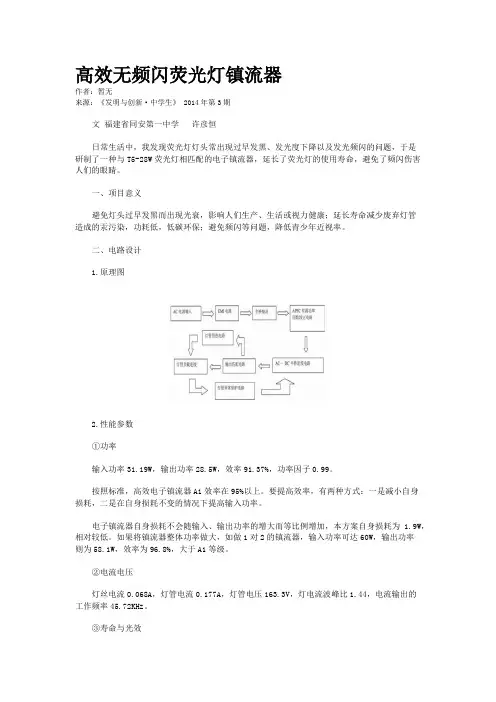

高效无频闪荧光灯镇流器作者：暂无来源：《发明与创新·中学生》 2014年第3期文福建省同安第一中学许彦恒日常生活中，我发现荧光灯灯头常出现过早发黑、发光度下降以及发光频闪的问题，于是研制了一种与T5-28W荧光灯相匹配的电子镇流器，延长了荧光灯的使用寿命，避免了频闪伤害人们的眼睛。

一、项目意义避免灯头过早发黑而出现光衰，影响人们生产、生活或视力健康；延长寿命减少废弃灯管造成的汞污染，功耗低，低碳环保；避免频闪等问题，降低青少年近视率。

二、电路设计1.原理图2.性能参数①功率输入功率31.19W，输出功率28.5W，效率91.37%，功率因子0.99。

按照标准，高效电子镇流器A1效率在95%以上。

要提高效率，有两种方式：一是减小自身损耗，二是在自身损耗不变的情况下提高输入功率。

电子镇流器自身损耗不会随输入、输出功率的增大而等比例增加，本方案自身损耗为 1.9W，相对较低。

如果将镇流器整体功率做大，如做1对2的镇流器，输入功率可达60W，输出功率则为58.1W，效率为96.8%，大于A1等级。

②电流电压灯丝电流0.068A，灯管电流0.177A，灯管电压163.3V，灯电流波峰比1.44，电流输出的工作频率45.72KHz。

③寿命与光效122518次点灯灯头不发黑；光通量2200.3lm，光效75.52lm/w。

④灯光波动深度1.12%。

三、研制过程1.如何解决灯头过早发黑？我设计了独立的感应线圈、两个独立的谐振电路，结合变频技术的应用，实现灯管启动时大电流、小电压，有效解决了传统镇流器启动电流、电压大，造成灯丝阴极材料物质溅射而出现灯头过早发黑的问题。

另外，通过对谐振电路的合理搭配，使谐振电路中的电感、电容在灯管工作时分别以感抗和容抗的方式限制副线圈电流的流通，实现灯管工作时灯丝电流小，有效解决了传统镇流器在灯管工作时灯丝电流大，使钨丝升华造成灯头发黑的问题。

2.如何提升无频闪的效果？通过改进APFC电路，采用升压式的方法，用大的电解电容滤波，为逆变电路提供一个稳定的电流源，使本作品无频闪效果好，避免伤害人们的眼睛。

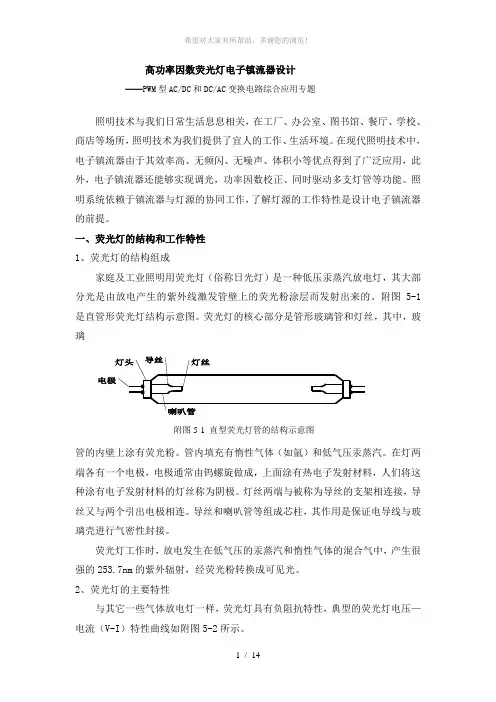

高功率因数荧光灯电子镇流器设计——PWM型AC/DC和DC/AC变换电路综合应用专题照明技术与我们日常生活息息相关，在工厂、办公室、图书馆、餐厅、学校、商店等场所，照明技术为我们提供了宜人的工作、生活环境。

在现代照明技术中，电子镇流器由于其效率高、无频闪、无噪声、体积小等优点得到了广泛应用，此外，电子镇流器还能够实现调光，功率因数校正、同时驱动多支灯管等功能。

照明系统依赖于镇流器与灯源的协同工作，了解灯源的工作特性是设计电子镇流器的前提。

一、荧光灯的结构和工作特性1、荧光灯的结构组成家庭及工业照明用荧光灯（俗称日光灯）是一种低压汞蒸汽放电灯，其大部分光是由放电产生的紫外线激发管壁上的荧光粉涂层而发射出来的。

附图5-1是直管形荧光灯结构示意图。

荧光灯的核心部分是管形玻璃管和灯丝，其中，玻璃附图5-1 直型荧光灯管的结构示意图管的内壁上涂有荧光粉。

管内填充有惰性气体（如氩）和低气压汞蒸汽。

在灯两端各有一个电极，电极通常由钨螺旋做成，上面涂有热电子发射材料，人们将这种涂有电子发射材料的灯丝称为阴极。

灯丝两端与被称为导丝的支架相连接，导丝又与两个引出电极相连。

导丝和喇叭管等组成芯柱，其作用是保证电导线与玻璃壳进行气密性封接。

荧光灯工作时，放电发生在低气压的汞蒸汽和惰性气体的混合气中，产生很强的253.7nm的紫外辐射，经荧光粉转换成可见光。

2、荧光灯的主要特性与其它一些气体放电灯一样，荧光灯具有负阻抗特性，典型的荧光灯电压—电流（V-I）特性曲线如附图5-2所示。

当施加于荧光灯两端的电压低于触发启动电压（U strike ）时，灯呈高阻关断状态，灯中没有电流通过，一旦外加电压达到了灯的点火电压值，灯则导通，并且其两端电压立即降低，灯电流增大，呈现负阻特性。

由于外接镇流器的限流作用，使灯电流稳定在额定值，并且灯两端的导通电压降（U on ）也基本保持不变。

荧光灯的触发启动电压和正常工作时灯两端的电压降与灯管长度、灯管直径、灯管内填充气体的种类、气压、温度以及电极种类（是冷阴极还是热阴极）等因素有关。

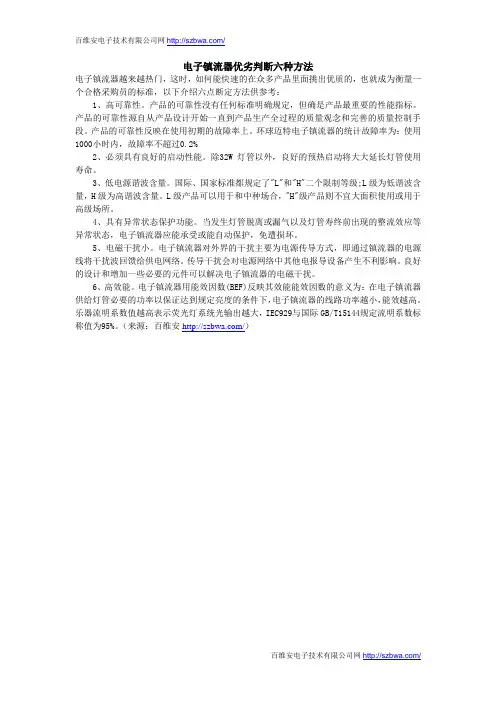

百维安电子技术有限公司网/电子镇流器优劣判断六种方法电子镇流器越来越热门，这时，如何能快速的在众多产品里面挑出优质的，也就成为衡量一个合格采购员的标准，以下介绍六点断定方法供参考：1、高可靠性。

产品的可靠性没有任何标准明确规定，但确是产品最重要的性能指标。

产品的可靠性源自从产品设计开始一直到产品生产全过程的质量观念和完善的质量控制手段。

产品的可靠性反映在使用初期的故障率上。

环球迈特电子镇流器的统计故障率为：使用1000小时内，故障率不超过0.2%2、必须具有良好的启动性能。

除32W灯管以外，良好的预热启动将大大延长灯管使用寿命。

3、低电源谐波含量。

国际、国家标准都规定了"L"和"H"二个限制等级;L级为低谐波含量，H级为高谐波含量。

L级产品可以用于和中种场合，"H"级产品则不宜大面积使用或用于高级场所。

4、具有异常状态保护功能。

当发生灯管脱离或漏气以及灯管寿终前出现的整流效应等异常状态，电子镇流器应能承受或能自动保护，免遭损坏。

5、电磁干扰小。

电子镇流器对外界的干扰主要为电源传导方式，即通过镇流器的电源线将干扰波回馈给供电网络。

传导干扰会对电源网络中其他电报导设备产生不利影响。

良好的设计和增加一些必要的元件可以解决电子镇流器的电磁干扰。

6、高效能。

电子镇流器用能效因数(BEF)反映其效能能效因数的意义为：在电子镇流器供给灯管必要的功率以保证达到规定亮度的条件下，电子镇流器的线路功率越小，能效越高。

乐器流明系数值越高表示荧光灯系统光输出越大，IEC929与国际GB/T15144规定流明系数标称值为95%。

（来源：百维安/）百维安电子技术有限公司网/。

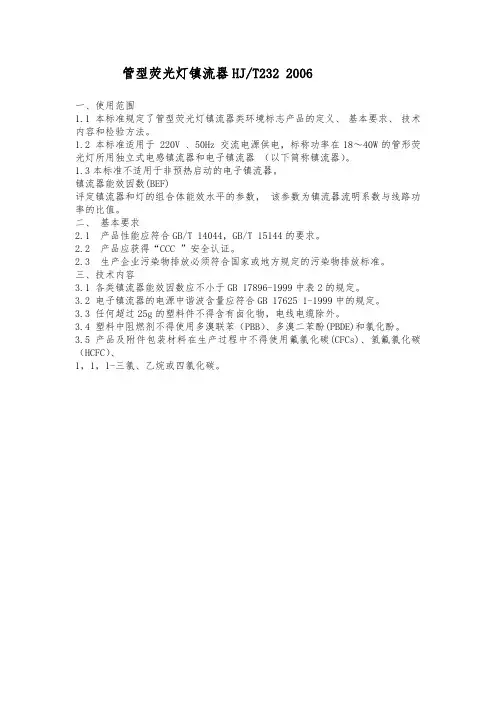

管型荧光灯镇流器HJ/T232 2006
一、使用范围
1.1 本标准规定了管型荧光灯镇流器类环境标志产品的定义、基本要求、技术内容和检验方法。

1.2 本标准适用于220V 、50Hz 交流电源供电，标称功率在18～40W的管形荧光灯所用独立式电感镇流器和电子镇流器（以下简称镇流器）。

1.3本标准不适用于非预热启动的电子镇流器。

镇流器能效因数(BEF)
评定镇流器和灯的组合体能效水平的参数，该参数为镇流器流明系数与线路功率的比值。

二、基本要求
2.1 产品性能应符合GB/T 14044，GB/T 15144的要求。

2.2 产品应获得“CCC ”安全认证。

2.3 生产企业污染物排放必须符合国家或地方规定的污染物排放标准。

三、技术内容
3.1 各类镇流器能效因数应不小于GB 17896-1999中表2的规定。

3.2 电子镇流器的电源中谐波含量应符合GB 17625 1-1999中的规定。

3.3 任何超过25g的塑料件不得含有卤化物，电线电缆除外。

3.4 塑料中阻燃剂不得使用多溴联苯（PBB）、多溴二苯酚(PBDE)和氯化酚。

3.5 产品及附件包装材料在生产过程中不得使用氟氯化碳(CFCs)、氢氟氯化碳（HCFC）、
1，1，1-三氯、乙烷或四氯化碳。

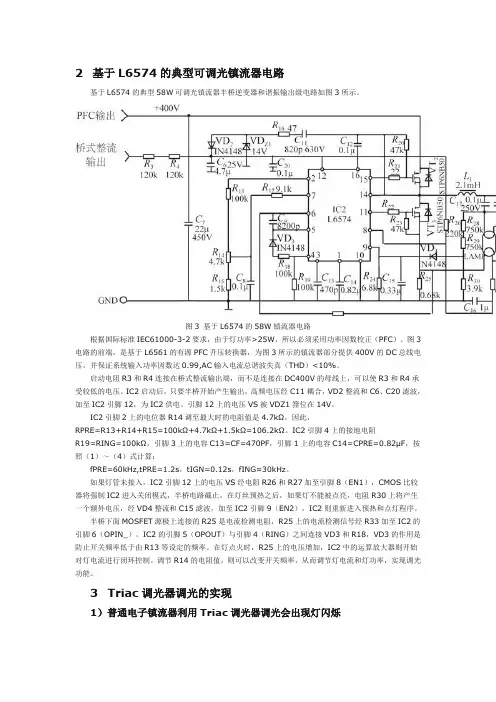

2 基于L6574的典型可调光镇流器电路基于L6574的典型58W可调光镇流器半桥逆变器和谐振输出级电路如图3所示。

图3 基于L6574的58W镇流器电路根据国际标准IEC61000-3-2要求，由于灯功率>25W，所以必须采用功率因数校正（PFC）。

图3电路的前端，是基于L6561的有源PFC升压转换器，为图3所示的镇流器部分提供400V的DC总线电压，并保证系统输入功率因数达0.99,AC输入电流总谐波失真（THD）<10%。

启动电阻R3和R4连接在桥式整流输出端，而不是连接在DC400V的母线上，可以使R3和R4承受较低的电压。

IC2启动后，只要半桥开始产生输出，高频电压经C11耦合，VD2整流和C6、C20滤波，加至IC2引脚12，为IC2供电。

引脚12上的电压VS被VDZ1箝位在14V。

IC2引脚2上的电位器R14调至最大时的电阻值是4.7kΩ，因此，RPRE=R13+R14+R15=100kΩ+4.7kΩ+1.5kΩ=106.2kΩ。

IC2引脚4上的接地电阻R19=RING=100kΩ，引脚3上的电容C13=CF=470PF，引脚1上的电容C14=CPRE=0.82μF，按照（1）～（4）式计算：fPRE=60kHz,tPRE=1.2s，tIGN=0.12s，fING≈30kHz。

如果灯管未接入，IC2引脚12上的电压VS经电阻R26和R27加至引脚8（EN1），CMOS比较器将强制IC2进入关闭模式，半桥电路截止。

在灯丝预热之后，如果灯不能被点亮，电阻R30上将产生一个额外电压，经VD4整流和C15滤波，加至IC2引脚9（EN2），IC2则重新进入预热和点灯程序。

半桥下面MOSFET源极上连接的R25是电流检测电阻，R25上的电流检测信号经R33加至IC2的引脚6（OPIN_）。

IC2的引脚5（OPOUT）与引脚4（RING）之间连接VD3和R18，VD3的作用是防止开关频率低于由R13等设定的频率。

电子镇流器的选择一、与电感镇流器相比，电子镇流器的优势明显1、节能效果显著主要表现在以下四方面：a、灯管（泡）在采用了高频或低频方波电流点灯工作后，其系统发光效率得到大幅度提高。

在同等条件下，要得到相同的照度，相对于传统电感镇流器，使用电子镇流器其输入功率普遍可减少10%以上。

b、电子镇流器自身的损耗小。

市面上较好点儿的400W电子镇流器效率可达93%以上。

c、功率因数高，可达0.99。

d、输出灯功率稳定，市面上较好的电子镇流器，电源电压输入变化±15%时，输出灯功率变动小于3%，不致造成灯泡短时过载，而缩短灯寿命，也避免了不必要的浪费。

2、节约资源生产电感镇流器需要消耗大量的矽钢片和漆包线，而电子镇流器则可以大大减少资源损耗。

以400W金卤灯（CWA镇流器）为例，需要铜2.0公斤，矽钢片4.0公斤，而使用电子镇流器，只需要铜约0.4公斤，不需要矽钢片。

3、点灯参数优越电子镇流器比电感镇流器有更优越的点灯参数，可以取得更好的点灯效果。

输出灯功率恒定，电路设计可以做到输入电源电压在120--265V的宽范围中变化，其输出的灯功率变化<3%，对于供电质量不高，电源电压波动大的场合，电子镇流器将更显其优势。

等的启动过程中，灯电压逐渐上升，灯电流逐渐减小，其灯功率随灯电压增加而增大，当灯功率达到额定功率值时，其灯功率基本不再随灯电压变化而变化，即灯功率保持不变，由于灯输出功率恒定，进而可有：①、点灯功率恒定，使得灯泡色参数一致性比较好。

②、气体放电光源有负阻工作特性的同时，尤其在其寿命的后期，灯泡（管）管压会逐步升高，这时电感镇流器的输出特性基本上为恒流输出，灯电流变化很少，使灯功率提高（这会加速灯的老化），进而又使灯（管）管电压提高，如此下去，将使灯泡（管）快速寿终。

4、具有自动保护功能高压气体放电灯的点灯电路一般采用高压启动，一些灯泡启动特性差，或是点过一段时间后启动困难，特别是在热启动的时候，传统的点灯电路就极易产生辉光拉弧放电，这样长时间无法进入弧光放电过程，这会损伤电弧管里面的电极，使灯泡寿命缩短。

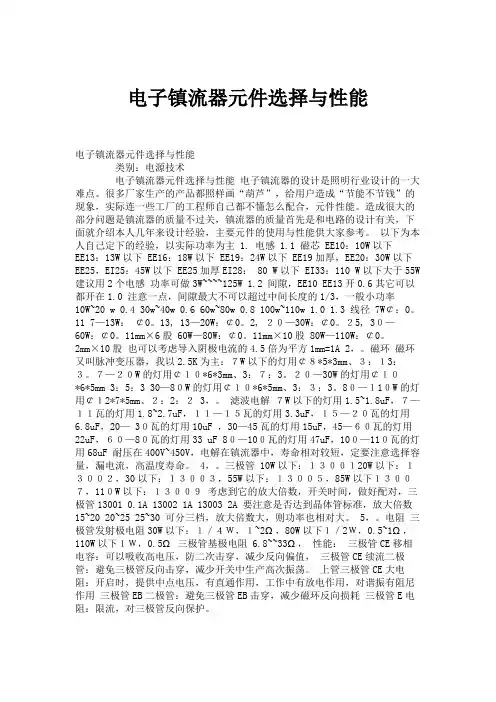

电子镇流器元件选择与性能电子镇流器元件选择与性能类别：电源技术电子镇流器元件选择与性能电子镇流器的设计是照明行业设计的一大难点。

很多厂家生产的产品都照样画“葫芦”，给用户造成“节能不节钱”的现象，实际连一些工厂的工程师自己都不懂怎么配合，元件性能。

造成很大的部分问题是镇流器的质量不过关，镇流器的质量首先是和电路的设计有关，下面就介绍本人几年来设计经验，主要元件的使用与性能供大家参考。

以下为本人自己定下的经验，以实际功率为主 1. 电感 1.1 磁芯 EE10：10W以下EE13：13W以下 EE16：18W以下 EE19：24W以下 EE19加厚，EE20：30W以下EE25，EI25：45W以下 EE25加厚EI28： 80 W以下 EI33：110 W以下大于55W 建议用2个电感功率可做3W~~~~125W 1.2 间隙，EE10 EE13开0.6其它可以都开在1.0 注意一点，间隙最大不可以超过中间长度的1/3，一般小功率10W~20 w 0.4 30w~40w 0.6 60w~80w 0.8 100w~110w 1.0 1.3 线径 7W￠：0。

11 7—13W：￠0。

13, 13—20W：￠0。

2, ２０—30W：￠0。

２5, 3０—60W：￠0。

11mm×6股 60W—80W：￠0。

11mm×10股 80W—110W：￠0。

2mm×10股也可以考虑导入阴极电流的4.5倍为平方1mm=1A 2，。

磁环磁环又叫脉冲变压器，我以2.5K为主：７W以下的灯用￠８*5*3mm、３：１3：３。

７—２０W的灯用￠１０*6*3mm、3：７：3。

２０—30W的灯用￠１０*6*5mm 3：5：3 30—8０W的灯用￠１０*6*5mm、3：３：3。

8０—１1０W的灯用￠１2*7*5mm、２：2：２ 3，。

滤波电解７W以下的灯用1.5~1.8uF，７—１１瓦的灯用1.8~2.7uF，１１—１５瓦的灯用3.3uF，１５—２０瓦的灯用6.8uF，20— 3０瓦的灯用10uF ，30—45瓦的灯用15uF，45—６０瓦的灯用22uF，６０—8０瓦的灯用33 uF 8０—10０瓦的灯用47uF，10０—11０瓦的灯用68uF 耐压在400V~450V，电解在镇流器中，寿命相对较短，定要注意选择容量，漏电流，高温度寿命。

选用建议：（1）在连续紧张的视觉作业场所和视觉条件要求高的场所（如设计、绘图、打字等），在要求特别安静的场所（病房、诊室等）及青少年视看场所（教室、阅览室等）应优先采用。

（2）在需要调光的场所，可以用三基色荧光灯配可调光数字式镇流器，取代白炽灯或卤素灯，能大大提高能效。

（3）应选用高品质、低谐波的产品，不应单纯追求价廉，应满足使用的技术要求，考虑运行维护效果，并作综合比较。

（4）选用小于25W荧光灯时，如前所述，GB17625．1－2003标准规定的谐波限值很宽，如在一个建筑物内大量应用，将导致多种不良后果。

设计中应采取有效措施进行限制。

（5）选用的产品不仅要考察其总输入功率，还应了解其输出光通量。

按规定，使用镇流器的流明系数（μ）不应低于0．95。

欧盟规定了镇流器的能效等级，也相应规定了流明系数μ≥0．96。

3、节能型电感镇流器的应用节能型电感镇流器的主要优势是可靠性高，使用寿命长，谐波含量小，价格较便宜，除对视觉有特别要求外，可以广泛应用，也是我国标准所推荐选用的产品。

选用建议：（1）节能型和普通型电感镇流器的功耗没有明确界限，有的生产厂标榜自己的产品是节能型，但不给出功耗值或给出的数据不实。

由于缺乏考核，难以查实。

前述欧盟的能效分级很明确，这些厂家标明是B1级或B2级产品，并经过国家检测中心检测就名副其实了。

（2）有的产品提供了总输入功率，但未测试输出光通量，使用者往往不注意或难以测试。

应重视对流明系数大于0．95的要求。

我们追求的是节省电，但决不能节省光。

（3）应考虑功率因数补偿，包括单灯补偿或线路集中补偿等方式。

4、直管荧光灯镇流器直管荧光灯镇流器对实施“照明功率密度（LPD）”限值的影响GB50034-2004第6章规定了“照明功率密度（LPD）”最高限值指标，并作为强制性条文发布。

这项规定对于实施我国节能方针无疑是十分积极而有效的。

要实施这项指标，必须全面地采取各项措施，包括合理确定照度水平，开展科学的照明工程设计等，但合理选用照明器材，包括光源、灯具及镇流器，是十分重要的因素。

展示柜用交流电子镇流器 1. 范围本标准规定了展示柜用交流电子镇流器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和储存等要求。

本标准适用于在展示柜中使用的管形荧光灯用交流电子镇流器。

2. 引用标准GB191 包装储运图示标志 GB2828GB15143 管形荧光灯用交流电子镇流器一般要求和安全要求 GB/T15144 管形荧光灯用交流电子镇流器的性能要求 3. 产品分类3.1. 按安装形式或使用状况分为独立式和内装式两类。

3.2. 型号组成字母，YZ表示直管形（D:单端、U:U形、H:环形）荧光灯镇流器数字，表示镇流器配合使用的荧光灯的额定功率，只数（1型可省略）字母，表示结构型式或用途不同的镇流器E:独立电子式；EN:内装电子式3.3镇流器型号命名示例a.YZ32EN 表示灯的功率为32瓦，内装电子式直管形荧光灯用电子镇流器。

b.YD24.3E-2表示灯配合使用3只额定功率为24W 灯管、独立电子式、直形荧光灯用镇流器2型。

c.YD28E 表示灯的功率为28W 独立电子式、单端荧光灯镇流器。

4.技术要求4.1镇流器的外壳应洁净、无裂纹、肿胀、毛刺等现象。

4.2镇流器的外形、尺寸应符合设计图样及文件中的规定。

4.3镇流器的基本电参数应符合表1 4.4防触电镇流器应具有充分防止意外接触带电部件的措施。

4.5绝缘电阻4.5.1镇流器的输入端或输出端与外罩之间，其潮态绝缘电阻不得小雨2M 欧。

4.5.2镇流器的输入端或输出端与外罩之间，其常态绝缘电阻不得小雨4M 欧 4.6介电强度4.6.1镇流器的输入端或输出端与外罩之间经潮湿试验测量绝缘电阻后，其潮态介电强度应能经频率为50HZ、试验电压为2U+1000V，（U为额定工作电压）历时1分钟的耐压试验而不发生击穿或闪烁现象4.6.2镇流器的输入端或输出端与外罩之间常态介电强度应能经频率为50HZ、试验电压为1800V历时2秒的耐压试验而不发生击穿或闪烁现象4.7镇流器温升在正常工作状态和额定电压或额定电压的（1+15%）条件下，镇流器的温升不得使外表面温度超过T度（65度）4.8耐热性镇流器外部防触电绝缘部件及固定带电不见的绝缘部件应具有充分的耐热性。

电子镇流器的选购建议随着LED照明技术的发展，越来越多的人开始使用LED灯具。

而LED灯具的高效、环保、长寿命等优点，也让它成为了现代照明领域的一种重要趋势。

然而，要让LED灯具发挥出最佳效果，要依靠好的电子镇流器。

本文将为大家介绍电子镇流器的基本知识以及如何选购电子镇流器。

电子镇流器的基本知识1. 什么是镇流器电子镇流器是一种用于发光二极管（LED）照明系统的电子装置。

它的主要功能是提供恰当的电流和电压，以使LED灯具达到最佳的亮度、效率和寿命。

镇流器还能提供稳定的电流和保护LED灯泡免受过电流的损害。

2. 电子镇流器的种类电子镇流器可以分为交流镇流器（AC）和直流镇流器（DC）两种。

交流镇流器是以交流电源作为输入，输出交流电流驱动LED灯，而直流镇流器是以直流电源作为输入，输出直流电流用于驱动LED灯。

3. 电子镇流器的工作原理电子镇流器主要由电容、电阻等被动元件和晶体管、集成电路等有源元件组成。

当输入电压经过整流滤波变成平稳的直流电压之后，电子镇流器会对输出电流进行控制，将之控制在LED灯的最佳工作电流之内，以达到稳定亮度和出色的能耗效率。

如何选购电子镇流器选择最合适的电子镇流器对于灯具的使用寿命和亮度都有很大的影响，如何选择合适的电子镇流器就显得尤为重要了。

以下是选购电子镇流器时需要注意的几个方面。

1. 适配灯具功率：首先，要根据自己所用的LED灯具的功率，来选择对应的电子镇流器。

如果用功率大于镇流器所规定的最大功率，则极有可能导致镇流器损坏。

2. 适配输入电压：其次，要根据自己使用的电压，来选择对应的电子镇流器。

比如，在中国大陆一般使用的电压稳定器电力为220V，而在台湾地区则是110V，不同的电压稳定器和电源，对应的电子镇流器也是有区别的。

3. 适配工作环境：电子镇流器的选择也要考虑安装的位置和周围的环境，比如温度、湿度等。

如果安装位置离灯具远，工作时会有更多的能量损失，需要选择功率大一些的电子镇流器。

浅析节能镇流器的选用1•镇流器选用原则：自镇流荧光灯应配用电子镇流器直管形荧光灯应配用电子镇流器或节能型电感镇流器高压钠灯、金属卤化物灯应配用节能型电感镇流器；在电压偏差较大的场所，宜配用恒功率镇流器；功率较小者可配用电子镇流器。

荧光灯和高强气体放电灯的镇流器分为电感镇流器和电子镇流器，选用时宜采用能效因数BEF:BEF=100*（卩/P）式中：B E F——镇流器能效因数（W-1）。

□—镇流器流明系数值，是指基准灯与被测镇流器配套工作时的光通量与基准灯与基准镇流器配套工作时的光通量之比。

管型荧光灯镇流器节能评价值荧光灯用电子镇流器与电感镇流器比较性蘇2•镇流器的选用方式:1）宜按能效限定值和节能评价值选用管型荧光灯镇流器，选用要求参见《管形荧光灯镇流器能效限定值及节能评价值》GB17896—19992）高压钠灯镇流器选用A. 宜按能效限定值和节能评价值选用高压钠灯镇流器，选用要求参见《高压钠灯用镇流器能效限定值及节能评价值》GB19574—2004。

B. 对于有调光要求的场所，如城市道路夜间照明，可采用双功率输出的节能型镇流器, 配合定时器进行功率选择，以适应不同时段的照度要求。

3）宜按能效等级选用金属卤化物灯镇流器：DALI(DigitalAddressableLightinglnterface)镇流器:数字可寻址照明调光控制接口DALI为IEC929标准的一部分，是一种在两线网络上去接口照明装置的通信协议和方法，DALI协议支持高达64个镇流器各自的寻址，可控制16组,每组64个镇流器。

16组群被播散到整个照明网络上。

除协议之外，DALI还支持光衰减、对数调光、现场实况和故障检测。

对于全部照明环境，DALI允许不同的控制和管理。

DALI利用同一个控制系统，可以控制（发送和接收）64个不同的电子镇流器。

发射指令既可以到达单个镇流器，也可以到达一组镇流器，并实现从100 %到1%的调光范围。

通过数字控制，可根据不同的照明需要精密调节光电平。

电子镇流器的选择一、与电感镇流器相比，电子镇流器的优势明显1、节能效果显著主要表现在以下四方面：a、灯管（泡）在采用了高频或低频方波电流点灯工作后，其系统发光效率得到大幅度提高。

在同等条件下，要得到相同的照度，相对于传统电感镇流器，使用电子镇流器其输入功率普遍可减少10%以上。

b、电子镇流器自身的损耗小。

市面上较好点儿的400W电子镇流器效率可达93%以上。

c、功率因数高，可达0.99。

d、输出灯功率稳定，市面上较好的电子镇流器，电源电压输入变化±15%时，输出灯功率变动小于3%，不致造成灯泡短时过载，而缩短灯寿命，也避免了不必要的浪费。

2、节约资源生产电感镇流器需要消耗大量的矽钢片和漆包线，而电子镇流器则可以大大减少资源损耗。

以400W金卤灯（CWA镇流器）为例，需要铜2.0公斤，矽钢片4.0公斤，而使用电子镇流器，只需要铜约0.4公斤，不需要矽钢片。

3、点灯参数优越电子镇流器比电感镇流器有更优越的点灯参数，可以取得更好的点灯效果。

输出灯功率恒定，电路设计可以做到输入电源电压在120--265V的宽范围中变化，其输出的灯功率变化<3%，对于供电质量不高，电源电压波动大的场合，电子镇流器将更显其优势。

等的启动过程中，灯电压逐渐上升，灯电流逐渐减小，其灯功率随灯电压增加而增大，当灯功率达到额定功率值时，其灯功率基本不再随灯电压变化而变化，即灯功率保持不变，由于灯输出功率恒定，进而可有：①、点灯功率恒定，使得灯泡色参数一致性比较好。

②、气体放电光源有负阻工作特性的同时，尤其在其寿命的后期，灯泡（管）管压会逐步升高，这时电感镇流器的输出特性基本上为恒流输出，灯电流变化很少，使灯功率提高（这会加速灯的老化），进而又使灯（管）管电压提高，如此下去，将使灯泡（管）快速寿终。

4、具有自动保护功能高压气体放电灯的点灯电路一般采用高压启动，一些灯泡启动特性差，或是点过一段时间后启动困难，特别是在热启动的时候，传统的点灯电路就极易产生辉光拉弧放电，这样长时间无法进入弧光放电过程，这会损伤电弧管里面的电极，使灯泡寿命缩短。

节能灯和电子整流器三极管参数的选择指南过去，人们对用于节能灯、电子镇流器三极管参数的要求定位是不清晰的。

除了BVceo、BVcbo、Iceo、hFE、Vces、Ic等常规参数要求之外，低频管只有特征频率的要求(一般在几兆数量级)。

但是，特征频率是对正弦波线性放大的要求，与开关工作状态下三极管开关参数不是一个概念。

另外，由于认识水平和国内硬件条件的限制，妨碍了人们对灯用三极管的参数进行有效的控制和鉴别。

本文试图将节能灯和电子镇流器用三极管的选择做一些总结，以便充分了解应用过程中三极管的损坏机制。

完整的功率容限曲线降低三极管的发热损耗放大倍数hFE和贮存时间ts 完整的功率容限曲线功率容限(SOA)是一个曲线包围的区域(图1)，当加在三极管上的电压、电流坐标值超过曲线范围时，三极管将发生功率击穿而损坏。

在实际应用中，某些开关电源线路负载为感性，三极管关断后，电感负载产生的自感电势反峰电压加在三极管的CE极之间，三极管必须有足够的SOA、BVceo和BVcbo 值才能承受这样的反压。

必须注意：目前一般三极管使用厂家不具备测试SOA的条件，即使是有条件的半导体三极管生产厂家，具备测试该指标的能力，但是仪器测试出的往往只是安全工作区边界点上的数值，而不是SOA曲线的全部。

这样就有可能出现：在一点上SOA值完全一样的两对三极管，实际线路上使用过程中，一对三极管损坏了，而另外一对却没有损坏。

因此，在选择灯用三极管的过程中，一定要找到器件生产厂家提供的完整SOA曲线。

降低三极管的发热损耗目前，节能灯、电子镇流器普遍采用上下管轮流导通工作的线路，电感负载产生的自感电势反峰电压经由导通管泄放，所以普遍感到三极管常温下SOA值在节能灯、电子镇流器线路中不十分敏感。

而降低三极管的发热损耗却引起了业界的普遍关注，这是因为三极管的二次击穿容限是随着温度的升高而降低的(图2)。

三极管在电路中工作一段时间以后，线路元器件会发热(包括管子本身的发热)，温度不断上升导致三极管hFE增大，开关性能变差，二次击穿特性下降。

灯泡镇流器判断好坏的方法灯泡镇流器是用来控制电流的设备，它的主要作用是将电源提供的交流电转变为适合灯泡工作的直流电。

镇流器的质量好坏直接影响到灯泡的使用寿命和发光效果。

下面将从多个方面介绍灯泡镇流器判断好坏的方法。

首先，我们可以通过灯泡的亮度和稳定性来判断镇流器的好坏。

一个好的镇流器可以提供稳定的电流，使灯泡的亮度保持均匀和稳定。

如果灯泡的亮度时而明亮时而暗淡，并且有明显的闪烁现象，那很可能是镇流器出现了问题，可能存在电流的波动或不稳定的情况。

其次，我们可以通过观察灯泡的发光效果来判断镇流器的质量。

一个好的镇流器可以提供高质量的电流，使灯泡的发光效果明亮、均匀且稳定。

如果灯泡的光线不均匀，存在明暗不一的情况，或者灯泡发出的光线发黄或者变色，那可能是镇流器存在问题，可能存在电流不稳定或电压不合适的情况。

此外，我们还可以通过观察灯泡的寿命来判断镇流器的质量。

一个好的镇流器可以提供稳定的电流和适当的电压，使灯泡的寿命得到延长。

如果灯泡的寿命较短，频繁需要更换，那可能是镇流器质量较差，电流不稳定或电压过大导致了灯泡的损坏。

另外，我们还可以通过检查镇流器的工作温度来判断其质量。

一个好的镇流器在工作时应该保持适当的温度，不过热或过冷。

如果镇流器工作时过热，可能是因为部件过载工作或散热不良，这会对镇流器的寿命和工作稳定性产生负面影响。

此外，我们还可以通过检查镇流器的外观来初步判断其质量。

一个好的镇流器应该具有结实耐用的外壳和精致的制作工艺。

如果镇流器的外壳松动、破损或者存在明显的质量问题，那可能是其内部设计和制作工艺也存在问题。

最后，我们还可以通过检查镇流器的性能参数来评估其质量。

好的镇流器应该具有适当的电流和电压输出，以及高效的能量转换率。

同时，镇流器还应该符合国家或地区的相关标准，通过相关认证和测试。

总结来说，判断灯泡镇流器好坏的方法可以从灯泡的亮度和稳定性、发光效果、寿命、工作温度、外观和性能参数等多个方面综合考虑。
