深入浅出Hyper-V网络虚拟化技术
年后综合症刚刚消失殆尽，转眼就要迎接各种新的工作任务了；之前写过一篇有关hyper-v网络虚拟化内容的博文，主要是从操作系统层面入手，概要性的总结了一下，基本也都是参考了大部分官方内容再加以个人修饰；最近几天利用system center 2012 R2做了个demo，其中也涉及到了网络虚拟化这块，于是乎打算把遇到的经验和问题和大家做个分享，因为“SDN（软件定义网络）”包含的信息量挺大的，所以我会按三个章节来写，循序渐进。

下来的内容与之前最大的区别在于把操作转向system center并通过SCVMM来实现网络虚拟化，凸显出这套产品在私有云管理方面的强大之处。

那么说道网络虚拟化，就不得不提及SCVMM的几个关键概念：
1.物理网络
2.逻辑网络
3.VM网络
4.VM子网
下图是我本人理解的一个面向租户的场景，用户A通过自助服务的途径来申请并获取他想要的网络资源，对应到SCVMM里面就是VMnetwork，然后VM 子网就不难理解了，它实际上是用户自行在独享的VM network所做的分配，也就是说VM subnet中的IP资源才是最终呈现出来的可见网络，或者你也可以把它视为整个网络延伸的终点，但是从大的角度来说，VM network就可以说是直接交付给用户的最终产物了。

我们接着往后看，VM network是构建在逻辑网络之上的，逻辑网络对用户来讲是不可见的，当然它是面向后台管理者的，逻辑网络存在的最大意义在于，它是
用来修饰最底层物理网络的；举个简单的例子，比如你一台服务器单网卡想做个虚拟化环境这没问题，但是由于资源有限，带宽有限，你所有的流量负载都要经由一个网卡和一条链路，但是你可以通过多个逻辑网络命名来区别不同的业务，例如：研发组网络、测试组、运维。

等等，他们虽然在本质上共享同样的资源，但是你可以通过逻辑网络来进行区分，并且针对逻辑网络做限制和管理，例如QOS等等。

有的朋友一直存在一个误区，认为说逻辑网络就是物理网卡映射到了SCVMM里，其实根本不是，对于第一次添加主机时，逻辑网络只是默认把你本机的NIC名称抓过来当作逻辑网络名称罢了。

接下来demo环境中将要实现的就是图中门户申请背后的所有内容，我们只有将底层搭建好了才可以把“软件定义网络”这样的服务打包给用户；至于门户的选择可以是微软官方的AzurePack，也可以是定制化开发的门户产品。

再正式进行之前再稍微看一下拓扑图，在我的上一篇博客里对CA、PA、VSID、RDID 已经做过比较详细的介绍，可以先回顾一下。

VM彼此之间通信会以CA地址进行，也就是用户自己的VM subnet地址；如果VM是分布在不同主机上，那么这种跨主机的通信会经过NVGRE重封包来解决，发起端经由NVGRE打包并贴上PA地址标记，也就是一个专用的逻辑网络地址池，然后提交给接受主机，接收端同样使用PA地址收取然后拆包拿出CA地址标签转发给最终VM，其实是很简单的原理，NVGRE与cisco等厂商提倡的VXLAN都是差不多的初衷。

DEMO中会需要一台独立的物理主机做网关主机，并且要支持虚拟化并在其上创建一台VM网关；VM网关内口接SCVMM的逻辑交换机（下一篇重点），外口直接走外网段；其实也是非常基本的网关拓扑。

（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

合集下载

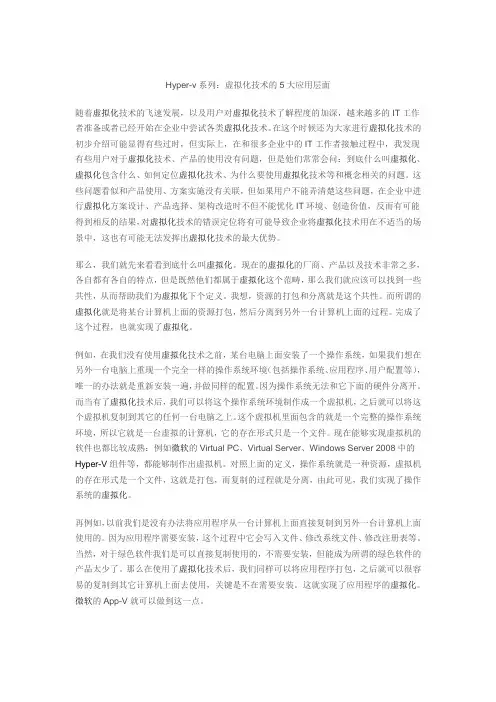

Hyper-v系列：虚拟化技术的5大应用层面
