ATM基本参数配置

  • 格式：doc
  • 大小：299.00 KB
  • 文档页数：19

ATM基本参数配置一、配置命令进入配置状态：st p检查参数配置：check p激活参数：act p确认：conf p保存参数：save <-f(filename)> <-p> p提交参数：commit p退出配置状态：end p二、文件系统命令列文件系统目录：ls fs看当前所在目录：pwd fs进入某个目录：cd -p(path) fs清除配置文件：cd -p(provisioning) fsremove -p(filename) fs删除一段时期内的配置文件：tidy -fromdate(yyyy-mm-dd) -todate(yyyy-mm-dd) prov回到根目录下: cd –p(“/”) fs三、端口测试命令（以V35端口为例）设置环测类型及时间：（1）板卡环：set lp/n v35/n test type card, duration <minute>（2）外部环：set lp/n v35/n test type manual, duration <minute>（3）从端口向外打环：set lp/n v35/n test type external, duration <minute>锁端口：lock lp/n v35/n开始测试：start lp/n v35/n test对（1）（2）种测试，看测试情况：d lp/n v35/n test主要看收发数据量是否相同，有无error 数据停止测试：stop lp/n v35/n test端口解锁：unlock lp/n v35/n对E1端口和sdh端口方法一样，V35改为E1或sdh即可。

只能对整个E1端口进行环测，不能对某个或某几个时隙进行测试。

四、配置物理板卡板卡的配置类型必须与实际所插的类型一致set sh card/n cardtype <type>最常见的板卡类型有：（1）PASSPORT 160/50上：CP，3pOC3SmAtm，E1，E1C，V35，4pE1Aal1，8pE1Atm（2）PASSPORT 15K上：CpeE，4pOC3SmIrAtm，1pOC12LrAtm（3）PASSPORT 7480上：CP，2pOC3SmAtm2，E1，E1C，V35，4pE1Aal1五、配置软件在PASSPORT交换机上，各种软件在目录/software下。

SW部件的层次结构为：运行状态下SW||——LPT/*||——AV/*| |____ Feat/*||____ Dld（该子部件是与软件下载有关的部件）配置状态下SW|____ LPT/*有关命令：1．查看交换机上所有版本的软件包：l sw av/*当某个版本的软件包download到交换机上之后，会自动在sw下加上该软件包，用该命令可以列出交换机上存在的各个版本的软件包。

例如：Sw Av/aal1Ces_CA02SABSw Av/atmBearerService_CA02SABSw Av/atmNetworking_CA02SABSw Av/base_CA02SABSw Av/frameRelay_CA02SABSw Av/ip_CA02SABSw Av/networking_CA02SABSw Av/trunks_CA02SABSw Av/vtds_CA02SABSw Av/base_CA02S8BSw Av/frameRelay_CA02S8BSw Av/networking_CA02S8BSw Av/trunks_CA02S8BSw Av/aal1Ces_CA02S8BSw Av/atmBearerService_CA02S8BSw Av/atmNetworking_CA02S8B该结果说明交换机上存在两个版本的软件，分别为CA02SAB和CA02S8B。

CA02SAB版本的软件包有9个：aal1Ces_CA02SAB、atmBearerService_CA02SAB、atmNetworking_CA02SAB、base_CA02SAB、frameRelay_CA02SAB、ip_CA02SAB、networking_CA02SAB、trunks_CA02SAB、vtds_CA02SAB。

CA02S8B版本的软件包有7个：Sw Av/base_CA02S8B、frameRelay_CA02S8B、networking_CA02S8B、trunks_CA02S8B、aal1Ces_CA02S8B、atmBearerService_CA02S8B、atmNetworking_CA02S8B。

2．查看某个软件包下的软件：l sw av/<name> feat/*例如命令 l sw av/frameRelay_CA02SAB feat/* 的结果为：Sw Av/FRAMERELAY_CA02SAB Feat/frameRelayUniSw Av/FRAMERELAY_CA02SAB Feat/frameRelayUniPvcSvcSw Av/FRAMERELAY_CA02SAB Feat/frameRelayMuxSw Av/FRAMERELAY_CA02SAB Feat/frameRelayAtmSw Av/FRAMERELAY_CA02SAB Feat/frameRelayMmtcSw Av/FRAMERELAY_CA02SAB Feat/frameRelayIsdnSw Av/FRAMERELAY_CA02SAB Feat/frameRelayLtsSw Av/FRAMERELAY_CA02SAB Feat/mpaNetworkLinkSw Av/FRAMERELAY_CA02SAB Feat/frsVirtualFramerSw Av/FRAMERELAY_CA02SAB Feat/frf5EndPointSw Av/FRAMERELAY_CA02SAB Feat/frameRelayAtmNiwfSw Av/FRAMERELAY_CA02SAB Feat/frameRelayFrf4SigTTSw Av/FRAMERELAY_CA02SAB Feat/frameRelayFrf10SigTTSw Av/FRAMERELAY_CA02SAB Feat/frameRelayNniSw Av/FRAMERELAY_CA02SAB Feat/frUniSvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frUniPvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frUniSpvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frUniAllDprsSw Av/FRAMERELAY_CA02SAB Feat/frNniSvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frNniPvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frNniSpvcDprsSw Av/FRAMERELAY_CA02SAB Feat/frNniAllDprs该结果说明软件包BASE_CA02SAB下有上述22个软件。

3．软件下载设置要下载的软件包：set sw dld avListToDownload <要下载的软件包>，<要下载的软件包> . . .开始软件下载：Start -u(<userid>) -p(<password>) -h(<host>) Sw Dld看软件下载情况：d sw dld清除老版本的软件包：remove sw av/<name>4．设置交换机使用的软件st pset sw avl <软件包>，<软件包> . . .这里指明的软件包包含在用l sw av/* 命令列出的一系列软件包中，例如：set sw avList base_CA02SAB, aal1Ces_CA02SAB, atmBearerService_CA02SAB, networking_CA02SAB, atmNetworking_CA02SAB, frameRelay_CA02SAB, ip_CA02SAB, trunks_CA02SAB, vtds_CA02SABch pact pconf psave -f(filename) -p pcommit pe p例如激活后，用d sw avl命令可以看到如下结果：SwAvList = base_CA02SAB, networking_CA02SAB,trunks_CA02SAB, atmNetworking_CA02SAB,frameRelay_CA02SAB, aal1Ces_CA02SAB,vtds_CA02SAB, atmBearerService_CA02SAB,ip_CA02SAB5．增加并配置LPT（LogicalProcessorType）Sw Lpt/<name>该部件指明了某块卡板上要加载的软件，系统中至少要有一个Sw Lpt/CP。

Sw Lpt/CP 在系统做startup时会自动生成。

其他的LPT可以增加和配置。

例如增加并配置一个Sw Lpt/FR：st padd sw lpt/FRset sw lpt/FR featureList FrameRelayUni, FrameRelayNni, FrameRelayATM其属性featureList 的值为软件包frameRelay_CA02SAB中的三个软件。

ch pact pconf psave -f(filename) -p pcommit pe p六、配置LP（LogicalProcessor）st padd lp/nset lp/n mainCard sh ca/n，<spareCard sh ca/m，>set lp/n logicalProcessorType sw lpt/FRch pact pconf psave -f(filename) -p pcommit pe pLogicalProcessor是相对于物理板卡的。

每个物理卡板，即 sh card/<n> 都对应一个 LP/<n>，但是一个 LP/<n> 可以对应最多两个 sh card/<n>，其中一个为 mainCard，一个为spareCard，作为mainCard 的备用。

LP的属性 logicalProcessorType 指明一个 sw lpt/<name>，说明在该 LP 对应的物理板卡上要加载的软件。

合集下载

ATM公司及产品介绍09-3-10

ATM公司及产品介绍09-3-10


恒银金融科技有限公司组织机构图
3
版权所有：恒银金融科技有限公司 Cashway Technology Co. , Ltd.
产品介绍
一、产品的主要特点
1）技术特点 采用更广泛的更可靠的现场总线技术整合 ATM 设备 采用整体 RS232 现场总线控制技术和电磁屏蔽技术； 根据不同的设备特点选择不同的通讯波特率和校验算法； 部分功能采用 USB 通讯方式和并口方式； 采用最稳定可靠的维护成本最低的取款机芯 F510 机芯 采用高速摩擦式出钞技术，降低对钞票的质量要求； 整体式大容量钞箱，带不重复钱箱锁，实现安全运输； 主传送通道采用带位置检测的三相无刷直流电机，可控性好，噪音低； 精确的厚度检测； 全钢结构，坚固耐用，不易损坏； 维护成本低； 提供更丰富的功能模块扩展选择 每款设备在设计时都采用总线挂接的方式来整合硬件系统和软件系统， 使设备在硬件和软件上都很容易增加扩展功能和系统升级，使设备适合不同 的业务需求： 代缴水费、电费、电话费、电视费等 代售飞机票、车船票、电影票、邮票等 代缴交通违章罚款、车船使用税、保险等 IC 卡充值、圈存、圈取等 支持广告业务、对公业务等 支持 GPRS、CDMA 等无线接入方式
8
版权所有：恒银金融科技有限公司 Cashway Technology Co. , Ltd.
通过降低操作高度，选配横向耳机插孔等措施，以适应各类操作人群（包括 残障人士）的使用；通过针对中国人体型特征的人机工程学设计，更加符合 中国操作者的使用习惯和舒适程度；
9
版权所有：恒银金融科技有限公司 Cashway Technology Co. , Ltd.
4
版权所有：恒银金融科技有限公司 Cashway Technology Co. , Ltd.
银行ATM规范

银行ATM规范

ICS备案号： JR中 华 人 民 共 和 国 金 融 行 业 标 准 JR/T 0002—2009代替JR/T 0002－2001 银行卡自动柜员机（ATM ）终端规范Specification on automatic teller machine (ATM) terminal for bank card2009-03-17 发布 2009-07-01 实施中国人民银行 发 布目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4 ATM终端硬件要求 (3)5 ATM终端软件要求 (3)6 ATM终端安全要求 (4)7 ATM终端应用功能 (4)8 ATM终端用户界面 (5)9 ATM终端交易处理流程 (12)10 ATM终端报文格式 (17)11 ATM终端凭证要素 (17)附录A（资料性附录）响应码列表 (21)附录B（资料性附录）ATM终端凭证样例 (23)前言本标准代替JR/T 0002－2001《银行磁条卡自动柜员机（ATM）应用规范》。

本标准与JR/T 0002－2001相比主要变化如下：——标准名称由《银行磁条卡自动柜员机（ATM）应用规范》变为《银行卡自动柜员机（ATM）终端规范》；——增加了部分内容：术语和定义、ATM 终端硬件要求、ATM 终端软件要求、ATM 终端安全要求、ATM 终端应用功能、ATM 终端报文格式等，对ATM 终端的交易流程、凭证要素等也做了修改和补充，增加了IC 卡处理流程。

本标准的附录A和附录B为资料性附录。

本标准由中国人民银行提出。

本标准由全国金融标准化技术委员会归口。

本标准负责起草单位：中国人民银行科技司、中国金融电子化公司。

本标准参加起草单位：中国工商银行、中国农业银行、中国银行、中国建设银行、交通银行、招商银行、中国银联股份有限公司、银行卡检测中心。

本标准主要起草人：姜云兵、杜宁、李曙光、刘运、刘启滨、杨颖莉、刘志宇、马小琼、张艳、赵志兰、邱岩、林琦、汪卫民、同勇、袁国能、钱菲、顾才泉、黄发国、邵阔义、刘志刚、张永峰。

ATM安装要求与设备技术标准

ATM安装要求与设备技术标准

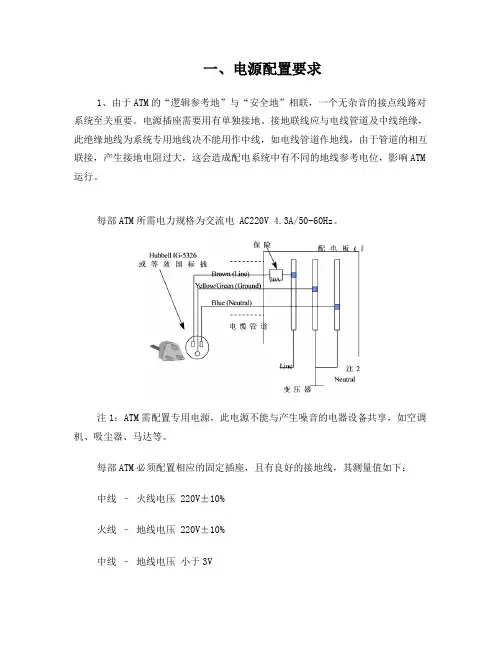

一、电源配置要求1、由于ATM的“逻辑参考地”与“安全地”相联，一个无杂音的接点线路对系统至关重要。
