最新第19章--生活用电动手动脑学物理参考答案

2020春人教物理九下第19章生活用电练习含答案*人教物理第十九章-生活用电*1、如图所示,关于家用插座的说法中,正确的是()A.开关串联在干路中,指示灯与各组插孔并联在电路中B.开关、指示灯和各组插孔并联在电路中C.开关、指示灯和各组插孔串联在电路中D.各组插孔串联在一起与指示灯并联在电路中2、有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。

其中可能引起保险丝熔断的是（）A．只有（1）（2） B．只有（2）（3）C．只有（1）（3）D．（1）（2）（3）（4）3、关于如图所示安全用电的描述,不符合用电原则、需要改正的是()4、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了5、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（）A．台灯的电功率过大B．台灯插的插座处原来有短路C．插头处有短路D．台灯的灯座处有短路6、下列说法符合安全用电要求的是（）A．开关接在零线上 B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器7、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光8、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（）A．有大功率用电器接入电路B．灯丝断了C．灯被短路了D．保险丝断了9、下列说法符合安全用电常识的是A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B.家庭电路中控制灯泡的开关接在火线或零线上都可以C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D.发现有人触电时应迅速用手把他拉离带电体10、如图1，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。

九年级物理全册第十九章生活用电全部重要知识点单选题1、下列情景中，符合安全用电要求的是（）A．用专用充电桩给电动车充电B．使用导线绝缘皮破损的插线板C．用电取暖器烘烤湿毛巾D．使用裸露的插座答案：AA．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B 不符合题意；C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。

故选A。

2、电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（）A．电冰箱、电热水器的金属外壳不需要接地B．使用测电笔时，手指可以碰到金属笔尖C．为了防止触电，现在家庭电路中都安装空气开关、漏电保护器D．保险丝是用铅锑合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用答案：DA．电冰箱、电热水器等有金属外壳的用电器必须接地，故A错误；B．使用测电笔时，手指碰到金属笔尖就会触电，故B错误；C．家庭电路中安装空气开关是为了防止电路中的电流过大时造成安全事故，使用漏电保护器是为了防止触电事故，故C错误；D．保险丝是用铅锑合金制作的电阻较大，根据热量公式Q=I2Rt可知，当电流过大时，它由于温度升高而熔断起到保护的作用，故D正确。

故选D。

3、如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路答案：BA．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。

第十九章生活用电19.1 家庭电路1. 请用笔画线表示导线，将图19.1-8中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

2. 图19.1-9甲所示是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

3.根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。

这个电流大约是25 w灯泡正常工作电流的多少分之一？解：正常通过25w灯泡的电流为25w/220v≈0.114A人体允许通过的最大电流为30mA=0.03A0.03A/0.114A≈1/4答：这个电流大约是25w灯泡正常工作时电流的四分之一。

（注意：这个四分之一指的是25w灯泡正常工作时的电流，如果人体的一端接与25w的接触，25w灯泡的另一端又与220v的火线连接，通过人体的电流就会远远的大于0.114A这个数值，造成触电事故）4. 你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？答：安装在家庭电路的干路上，这样安装的好处是无论家庭电路中任何一个地方发生短路现象或者电流过大，都会自动切断整个电路。

19.2 家庭电路中电流过大的原因1. 如图19-2-6所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。

其原因各是什么？答：甲图中电流过大的原因是：电路中用电总功率过大；乙图中电流过大的原因是发生了短路。

2. 电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。

某电焊机输出电压40 V、输出功率2 000 w。

各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。

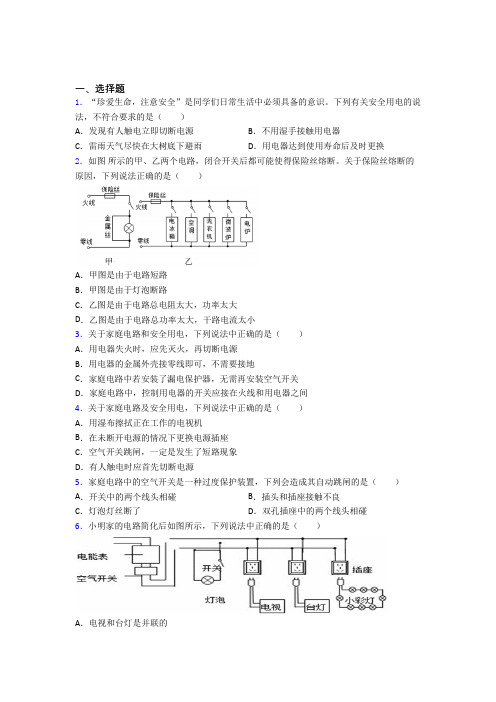

一、选择题1．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小3．关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰6．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的7．在如图的家庭电路中，当闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点时，发现只有测a点时测电笔的氖管不发光，那么可能发生的故障是（）A．ab之间某处断路B．cd间某处断路C．开关处短路D．电灯灯丝断了8．如图所示是家庭电路的一部分，下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地C．使用试电笔辨别火线时，手指要接触笔尖金属体D．灯泡与开关的连接符合安全用电原则9．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．10．下列实例中，符合安全用电要求的是（）A．使用绝缘层破损的电线B．洗衣机的金属外壳安装接地线C．用湿抹布擦拭正在工作的台灯D．未断开电源的情况下更换灯泡11．下列操作符合安全用电原则的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．用电器的三脚插头可改用两脚插头使用C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，应立即切断电源12．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电13．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。

2020 人教版物理九全第19 章生活用电练习含答案人教物理第十九章 -生活用电1、如下图是家庭电路中的三孔插座和三线插头表示图。

以下说法中正确的是()A.三线插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D. 标有“ E的”插脚能保证插头插入插座时用电器外壳先接地【参照答案】 D2、对于家庭电路，以下说法中正确的选项是（）A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率B.在家庭电路中，同时工作的用电器越多，总电阻越小C.假如家庭电路中不安装保险丝，那么发生短路时．会因为经过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连结电炉子的导线其实不太热，是因为导线的电阻比电炉丝的电阻小【答案】 B,D【考点】家庭电路的构成【分析】A、电能表上显示的是电路中所耗费的电能，故 A 错误；B、因为家庭电路中各用电器并联连结，所以家庭电路中工作的用电器越多，相当于电阻的横截面积越大，故总电阻将变小，故 B 正确；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器，此时导线中电流过大会引生气灾，故 C 错误；D、电炉在使用时，电炉丝和导线串连，I 电炉丝 =I 导线，通电时间t同样，因为 Q=I2Rt，R 电炉丝＞R 导线，所以电流产生的热量：Q 电炉丝＞Q 导线，进而出现电炉丝放出大批的热，而输电导线几乎不发热的现象；故 D 正确．应选 BD．【剖析】 A、电能表是丈量一段时间内电路中耗费电能多少的仪表；B、并联电路相当于增添了电阻的横截面积，所以并联电路的总电阻比此中任何一个电阻都小；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器；D、由焦耳定律知道，电流经过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连结的导线串连在电路中（经过的电流相等），通电时间是同样的，而电炉丝的电阻比导线的电阻大．3、下边相关用电安全的做法错误的选项是()A．防止同时使用过多的大功率用电器B．用铁丝代替保险丝以节俭成本C．空气开关跳闸后先检查电路，确立电路没有问题再复位D．购置金属外壳的电器尽量采用三脚插头的【答案】 B【分析】A．多个大功率用电器同时使用会造成干路电流过大，所以，要防止同时使用过多的大功率用电器，故 A 正确； B. 铁丝的熔点高，其熔断电流很大，不可以起到保险作用，故B 错误；C.空气开关跳闸后先检查电路，确立电路没有问题再复位，假如直接复位仍存在安全隐患，故C 正确；D.有金属外壳的用电器，金属外壳必定要经过三孔插座接地，以防用电器外壳带电，会危及人身安全，所以，购置金属外壳的电器尽量采用三脚插头的，故 D 正确。

教材习题参考答案第十九章 生活用电
第1节 家庭电路
1．如图所示
2．指示灯与开关是串联的，电路如图所示．
3．试电笔内部的电阻约一百万欧，即R ＝106 Ω.接触火线时流过试电笔的电流为I ＝U R
＝220 V 106 Ω＝2.2×10－4 A ．25 W 的灯正常工作时的电流I ′＝P ′U ＝25 W 220 V ＝0.11 A ，I I ′＝2.2×10－
4 A 0.11 A ＝1500
. 4．空气开关是安装在干路的火线上，空气开关断开时，用电器与火线脱离，可防止触电．
第2节 家庭电路中电流过大的原因
1．甲中造成电流过大的原因是接入电路的用电器的总功率过大；乙中造成电流过大的原因是短路．
2．电焊机工作时的输出电流为I ＝P U ＝2000 W 40 V
＝50 A ．故应选横截面积为10 mm 2，安全载流量为68 A 的输出导线．
3．电阻较大的材料作保险丝，当电流过大时，由Q ＝I 2Rt 可知，相同时间内产生的热量多；材料的熔点低，是为了在电流过大时更快到达熔点而切断电路．
第3节 安全用电
1．开关接在火线与灯泡之间，当开关断开时，灯泡与火线脱离，人接触灯泡不会导致触电．如果开关接在零线与灯泡之间，开关断开时，火线仍与灯泡连接，人接触灯泡仍可接触到火线，会导致触电．
2．不接触低压带电体，不靠近高压带电体；更换灯泡或移动用电器时应断开开关；不弄湿用电器，不损坏绝缘层；用电器外壳应接地等．
3．某处短路时，与甲地间的两根输电线的总电阻为R ＝U I ＝30 V 0.5 A
＝6 Ω 输电线的总长度为L ＝ 6 Ω0.2 Ω/km
＝30 km. 短路处到甲地的距离S ＝L 2＝30 km 2
＝15 km。

九年级物理全册第十九章生活用电必考知识点归纳单选题1、为了防止发生触电事故，我们必须遵守安全用电原则。

为了更换一个灯泡，下列操作流程符合安全用电原则的是（）A．更换灯泡→切断电源→通电测试B．切断电源→通电测试→更换灯泡C．通电测试→更换灯泡→切断电源D．切断电源→更换灯泡→通电测试答案：D更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D符合题意，ABC不符合题意。

故选D。

2、某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯答案：DACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。

故选D。

3、如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的答案：CA．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。

故选C。

4、如图所示是现在一般标准住宅户内配电系统方框图。

下列说法不正确的是（）A．若插座被短路，漏电保护器会迅速切断电流，保护电路安全B．当站在地上的人不小心单手接触了火线发生触电事故时，漏电保护器会自动断开，迅速切断电流（如图）C．空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了D．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了答案：AA．若插座被短路，电路中的电流过大，空气开关会迅速切断电流，故A 错误，A符合题意；B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，迅速切断电流，对人身起到保护作用，故B正确，B不符合题意；C．空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了，故C正确，C不符合题意；D．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了，说明这两个孔和火线之间都是接通的，所以故障为零线断路，故D正确，D不符合题意。

2020春人教版物理人教物理第十九章-生活用电练习选含答案*人教物理第十九章-生活用电*1、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是()【参考答案】B2、电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（）A. 只闭合开关S，L0正常发光B. 只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗C. 只闭合开关S、S2时，L0正常发光，L2不发光D. 同时闭合三个开关，L0正常发光，L1和L2均不发光【答案】A【考点】家庭电路的故障分析【解析】A、只闭合开关S，电路形不成通路，L0不应该发光，故A与现象不相符；B、只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗，说明L1支路工作正常，故B与现象相符；C、当只闭合开关S、S2时，L0正常发光，L2不发光．说明L2短路，故C与现象相符；D、同时闭合三个开关，L1和L2并联后再与L0串联，因L2短路，所以L0正常发光，L1和L2均不发光，故D与现象相符。

故选：A．【分析】将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．3、下列说法中正确的是（）A. 家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率B. 家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝C. 家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的D. 家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大【答案】C,D【解析】电能表是测量用户在一段时间内消耗的电能的仪表，不能直接测量正在工作的用电器的电功率，A错；保险丝熔断后，不能用铜丝代替，也不能更换更粗的保险丝，因为这样起不到保护电路的作用，B错；保险丝熔断的原因有两个：一是短路，二是用电器的总功率过大，C对；家庭电路的总功率等于所有用电器的功率之和，所以增加用电器后，总功率会增大，D 对。

九年级物理全册第十九章生活用电知识点汇总单选题1、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合．．．安全用电原则的是（）A．在家庭电路中安装保险丝或空气开关B．在未断开电源开关的情况下更换灯泡C．不接触低压带电体，不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器答案：BA．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。

故选B。

2、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原答案：CA．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。

九年级物理全册第十九章生活用电总结(重点)超详细单选题1、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。

如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装漏电保护器B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．有经验的电工在安装充电桩时不必断开电源答案：AA．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；B．安装充电桩时，为了安全，要接地线，故B不符合题意；C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，D．安装充电桩时必须断开电源，故D不符合题意。

故选A。

2、小明根据洗衣机的脱水功能设计如下电路。

有两开关S1、S2，要合上电源开关S1，而且洗衣机盖子不打开（打开会断开开关S2），洗衣机才会脱水。

以下设计电路正确的是（）A．B．C．D．答案：C由题意知，要合上电源开关S1，而且闭合开关S2，洗衣机才会脱水。

故S1、S2同时闭合时，洗衣机才脱水，两开关串联，且为了安全起见，开关接在火线上，所以C符合题意，ABD不符合题意。

故选C。

3、“珍爱生命，安全用电”。

下列事例符合安全用电的是（）A．发现有人触电时，一定要立即用手把他拉开B．用湿抹布擦拭正在工作的电饭煲C．在高压线附近放风筝D．用试电笔辨别火线时，手接触笔尾的金属体答案：DA．发现有人触电时，首先要切断电源，使触电者脱离电路，不能直接用手把触电者拉开，否则自己也会触电，故A不符合题意；B．生活中的水不纯净，是导体，用湿抹布擦拭正在工作的电饭煲可能使水流入电路，容易发生触电事故，故B不符合题意；C．在高压线附近放风筝时，风筝靠近高压线容易引起高压电弧触电，故C不符合题意；D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D符合题意。
