现代电子线路

飞机电子线路的常见故障与维修探讨飞机上的电子线路是机载设备中最重要的一部分，它们负责控制飞机的各种系统，例如导航、通讯、氧气供应等。

虽然现代飞机的电子系统非常先进，但是由于复杂的工作条件、长时间的使用以及环境因素等因素的影响，电子线路仍然有可能出现故障。

本文将讨论常见的飞机电子线路故障及其维修方法。

1. 电子线路的损坏电子线路在服务期内通常会出现损坏的情况。

机械性破坏和电气性破坏是常见的损坏类型。

机械性破坏通常是由于松动的连接器引起的。

在飞机在飞行或在地面启动、停止、加速、制动时，电子设备会发生震动，松动的连接器会产生断电，导致设备无法正常工作。

通常，这种损坏可以通过重新连接连接器来解决。

对于电气性破坏，可能会出现器件/元件故障、电缆断路、短路等问题。

在这种情况下，通常需要进行更为深入的维修，可能需要更换损坏器件。

同时，出现线路损坏时还需要进行电缆废弃检查，以确保线路质量安全。

2. 电源故障电源故障是电子线路故障的另一个常见类型。

在飞机电子设备中，电源负责为设备供电。

当电源损坏时，设备将无法生效。

这种故障可能由于电源故障或连接器故障引起。

使用电源检测器可以轻松确定电源故障的位置。

在更换完整的电源后，需要进行一系列测试以确保电源系统恢复正常。

3. 数据交换故障电子线路的另一个常见故障是数据交换故障。

现代飞机上的大多数电子设备都可以通过数据总线交换数据。

如果数据总线发生故障，某些设备可能无法正确接收数据，从而无法正常工作。

这种故障可能由于电缆接头脱落、线缆损坏等原因引起。

通常，需要在数据总线上进行断路器测试和匹配连接器参考值的测试，以确定数据交换故障。

4. 人为误操作人为误操作也是电子线路故障的重要原因之一。

在飞机的复杂电子系统中，误操作会导致不必要的损坏和延迟。

为了防止人为误操作，需要进行相关的应急演练并建立严格的操作规程。

在电子线路维修过程中，需要遵循国际标准和飞机制造商提供的指南。

由于飞机电子系统的复杂性和聚合性，建议找到飞机专业的技术团队进行维修。

数字逻辑电路数字逻辑电路是现代电子领域中的重要概念，它是指在数字信号处理中使用的集成线路电子设备。

数字逻辑电路通过控制与门、或门、非门等组合来实现逻辑运算，从而处理数字信息。

数字逻辑电路在计算机、通信系统、数字信号处理等领域中都有着广泛的应用。

1. 数字逻辑电路的基本概念数字逻辑电路使用不同的门电路（如与门、或门、非门）来实现不同的逻辑功能。

其中，与门输出为1的条件是所有输入均为1；或门输出为1的条件是至少有一个输入为1；非门将输入反转。

数字逻辑电路的设计和分析通常基于布尔代数，它是由乔治·布尔于19世纪中叶创立的代数体系。

利用布尔代数，可以描述逻辑运算的基本规则，并通过代数表达式描述数字逻辑电路的功能。

2. 数字逻辑电路的分类数字逻辑电路可以分为组合逻辑电路和时序逻辑电路两类。

•组合逻辑电路：组合逻辑电路的输出仅取决于当前输入的状态，与时间无关。

最简单的组合逻辑电路为三种基本门电路的组合，通过组合不同的门电路可以实现不同的逻辑功能。

•时序逻辑电路：时序逻辑电路的输出不仅受当前输入的影响，还受到系统内部状态的影响。

时序逻辑电路中通常包含寄存器、触发器等时序元件，可以实现存储和时序控制功能。

3. 通用逻辑门通用逻辑门是数字逻辑电路设计中常用的元件，它可以实现不同的逻辑功能。

常见的通用逻辑门包括与非门（NAND门）、或非门（NOR门）和异或门（XOR 门）等。

通用逻辑门的特点在于可以通过适当的电路连接和组合来实现各种复杂的逻辑功能，是数字逻辑电路设计中的核心组成部分。

4. 数字逻辑电路在计算机领域的应用数字逻辑电路在计算机体系结构设计中发挥着重要作用。

如CPU内部的控制逻辑、寄存器文件、算术逻辑单元（ALU）等模块，都是由数字逻辑电路实现的。

在计算机的数据通路设计中，数字逻辑电路用于数据的选择、传输、处理等操作，确保计算机可以正确高效地完成各种计算任务。

5. 结语数字逻辑电路作为数字电子技术的基础，对现代电子设备的设计和功能发挥起着至关重要的作用。

电子行业模拟电子线路简介电子行业已经成为现代社会中不可或缺的一部分。

无论是家用电器、移动通信设备还是工业自动化设备，都依赖于电子线路实现各种功能。

在电子行业中，模拟电子线路是其中一个重要的组成部分。

本文将介绍模拟电子线路的基本概念、设计原理以及常见应用。

什么是模拟电子线路模拟电子线路是基于模拟电路的核心概念而设计的电子线路。

模拟电路使用连续的信号表示电压、电流等物理量，能够实现数据的连续变化。

与之相对的是数字电路，数字电路使用离散的信号表示数据，只能实现数据的离散变化。

模拟电子线路的设计原理模拟电子线路的设计需要考虑多个因素，包括电压、电流、频率、噪声等。

以下是一些常见的设计原则：1. 信号放大在模拟电子线路中，经常需要放大信号来增强信号的强度或者调整信号的幅度。

放大器是模拟电子线路中常见的组件，可以通过放大器来增加信号的幅度。

2. 滤波模拟电子线路中的信号常常包含噪声，为了减小噪声对信号的影响，需要使用滤波器对信号进行滤波。

滤波器可以根据信号的频率特性选择合适的滤波器类型。

3. 模拟与数字转换模拟电子线路和数字电子线路之间存在转换关系。

模拟信号可以通过采样和量化转换为数字信号，数字信号也可以通过数模转换器转换为模拟信号。

模拟与数字转换可以实现信号在模拟和数字领域之间的互通。

4. 反馈控制在一些模拟电子线路中，需要使用反馈控制来实现稳定的工作状态。

反馈控制可以通过调节输入信号和输出信号之间的关系来实现线路的稳定性。

模拟电子线路的应用模拟电子线路广泛应用于各个领域，以下是一些常见的应用场景：1. 通信设备在通信设备中，模拟电子线路用于信号的放大、滤波、解调等处理。

例如在无线电通信中，模拟电子线路可以将收到的信号进行放大和解调，使其能够被接收器正确解码。

2. 消费电子产品消费电子产品如音频设备、视频设备等都需要模拟电子线路实现信号的处理和放大。

例如在音频设备中，模拟电子线路可以将输入的声音信号放大并输出到扬声器。

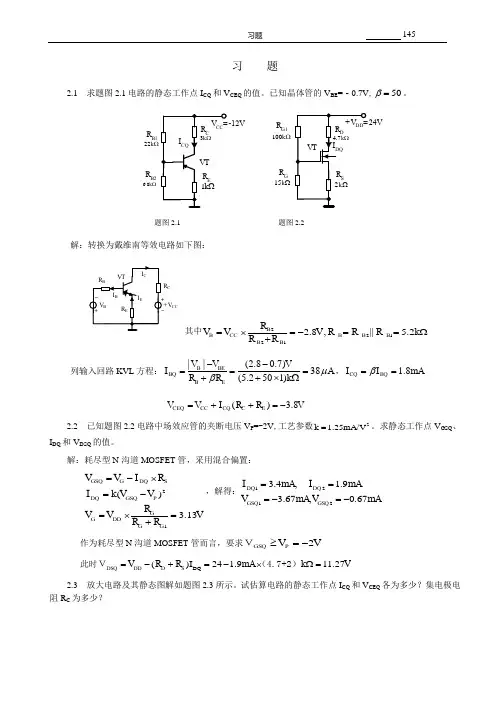

习题145习 题2.1 求题图2.1电路的静态工作点I CQ 和V CEQ 的值。

已知晶体管的V BE =－0.7V ,50β=。

R B1R B2R G6.8k Ω22k Ω100k ΩR G115k Ω题图2.1题图2.2解：转换为戴维南等效电路如下图：+V CC R C其中221212.8,|| 5.2B B CC B B B B B R V V V R RRk R R =⨯=-==Ω+列输入回路KVL 方程：||(2.80.7)38(5.2501)B BE BQ B E V V VI A R R k μβ--===++⨯Ω， 1.8CQ BQ I I mA β==() 3.8CEQ CC CQ C E V V I R R V =++=-2.2 已知题图2.2电路中场效应管的夹断电压V P =-2V ,工艺参数21.25mA/V k =。

求静态工作点V GSQ 、I DQ 和V DSQ 的值。

解：耗尽型N 沟道MOSFET 管，采用混合偏置：21()3.13GSQ G DQ SDQ GSQ P GG DD G G V V I R Ik V V R V V VR R =-⨯=-=⨯=+，解得：12123.4, 1.93.67,0.67DQ DQ GSQ GSQ I mA I mA V mA V mA===-=-　作为耗尽型N 沟道MOSFET 管而言，要求2GSQ P V V ≥=-Ｖ 此时DQ ()I 24 1.911.27DSQ DD D S V R R mA k V =-+=-⨯Ω=Ｖ（4.7+2）2.3 放大电路及其静态图解如题图2.3所示。

试估算电路的静态工作点I CQ 和V CEQ 各为多少？集电极电阻R C 为多少？RL4128(V)(b)(a)题图2.3解：从输出特性曲线可知：V CC =12 V因此CC BEBQBV-V(120.7)12I=60R200200V VAk kμ-=≈=ΩΩ（必忽略V BE，否则输出曲线上无对应点）对应输出特性曲线：CQI=6m A（找出BI=60u A曲线，平行于横轴作平行线与纵轴交点）CEQ CC CQ CV=V-I R⨯，故C1R k=Ω，CEQ6V V=。
