(1)、赤道上昼夜等长日出时间为早上6点,日落时间为晚上6点晨线与赤道相交处得地方时为6点,昏线与赤道相交处得地方时为18点。
(2)、正午12点为一天中白昼得中点,即从日出到12点得时间间隔等于从日落到12点得时间间隔,换句话说,就就是上半天时间与下半天时间相等,等于半昼长。
(3)、地方时为12点得那条经线为太阳直射点所在得经线,即太阳直射点所在得经线,其地方时为12点。
(4)、0点为一天中黑夜得中点,其所在经线为自然日界线,与12点所在经线组成一个经线圈。
(5)、站在晨线上得人,同时瞧到日出;站在昏线上得人,同时瞧到日落。
(6)、同一经线上,地方时相同,但日出日落时间不一定相同;同一纬线上各地,日出日落时间相同,即昼夜长短相同。
(7)、晨昏线与极圈相切得那一天就是二至日;晨昏线经过极点与经线重合得那一天为二分日。

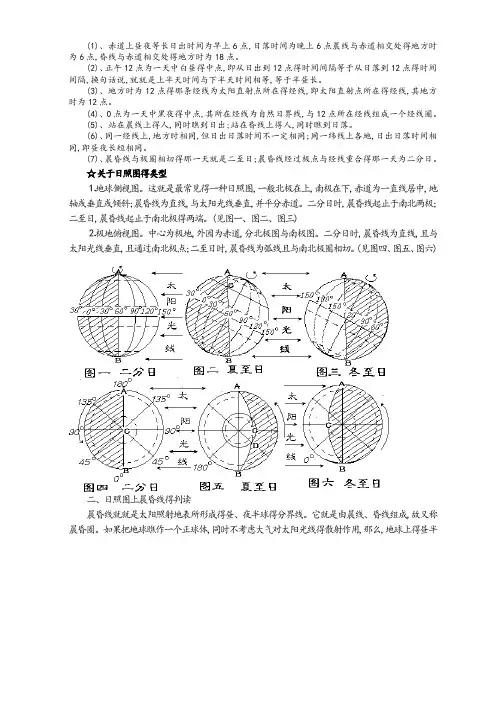

☆关于日照图得类型⒈地球侧视图。
这就是最常见得一种日照图,一般北极在上,南极在下,赤道为一直线居中,地轴或垂直或倾斜;晨昏线为直线,与太阳光线垂直,并平分赤道。
二分日时,晨昏线起止于南北两极;二至日,晨昏线起止于南北极得两端。
(见图一、图二、图三)⒉极地俯视图。
中心为极地,外园为赤道,分北极图与南极图。
二分日时,晨昏线为直线,且与太阳光线垂直,且通过南北极点;二至日时,晨昏线为弧线且与南北极圈相切。
(见图四、图五、图六)二、日照图上晨昏线得判读晨昏线就就是太阳照射地表所形成得昼、夜半球得分界线。
它就是由晨线、昏线组成,故又称晨昏圈。
如果把地球瞧作一个正球体,同时不考虑大气对太阳光线得散射作用,那么,地球上得昼半球与夜半球得面积应相等,也就就是说,晨昏圈应为一个大园(切面应通过地心),并始终与太阳光线相垂直。
在日照图上,晨线与昏线得判断方法,一就是根据地球自转方向判断:顺着地球自转方向,由昼半球过渡到夜半球得分界线就是昏线,由夜半球过渡到昼半球得分界线就是晨线;二就是根据昼、夜半球判断:位于昼半球西部边缘与夜半球得分界线为晨线,位于昼半球东部边缘与夜半球得分界线为昏线。
日照图按投影面的不同可分为三类，侧视图、俯视图和变式图。
侧视图俯视图变式图第一步先判读南北半球第二步判读晨昏线。
根据地球自传方向，由昼进入夜的是昏线，由夜进入昼的是晨线第三步判读：根据两极地区的日照情况判断日期或直射点的纬度。
依据是1．北极圈内出现极昼，南极圈出现极夜，6月22日，太阳直射北回归线；2．北极圈内出现极夜，南极圈出现极昼，12月22日，太阳直射南回归线；3．全球各地昼夜平分（晨昏线与经线重合），3月21日或9月23日，太阳直射赤道。
第四步判读确定地方时。
判断依据：首先从晨昏线与赤道的交点入手。
晨线与赤道相交的点及这个点所在经线为地方时6时，昏线与赤道相交的点及这个点所在经线为18时。
第五步判读确定直射点经度或判断时间。
依据是昼半球（白天）的中间经线为太阳直射经线，时间为12时。
夜半球的中间经线的时间为24时或者0时地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线是晨昏线。
晨昏线的特点是：一是始终与太阳光线垂直，二是始终平分赤道，即通过地心。
1、晨昏线的判读一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。
2、判定太阳直射点的经纬度位置太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。
如图一、图二、图三中，太阳直射点经度均为150˚E，图四中，晨昏圈与经线圈重合，太阳直射点的纬度为0˚ (赤道)。
图二、图五中，晨昏圈与极圈相切，且北极圈内为受光半球，南极圈内为背光半球，即太阳直射23˚26'N(北回归线)。
图三、图六中，晨昏线与极圈相切，且北极圈内为背光半球，南极圈内为受光半球·，即太阳直射在23˚26'S(南回归线)。
3、判定某地地方时一是晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。
图一中，AB为晨线，60˚E上的地方时为6时，晨线背面对应的是昏线，则与60˚E正相对的120˚W上的地方时为18时。
一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。
日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。
因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。
SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。
它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。
二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。
选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。
2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。
可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。
3、主客体范围：根据设置的计算规则，确定合理的分析范围。
4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。
5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。
6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。
7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。
8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。
可快速对建筑轮廓线进行日照时间计算或验算。
不同的分析线可以设置不同的受影面高度，并一次分析完成。
日照分析图解Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、概述长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。
日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。
因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。
SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。
它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。
二、功能框图三、主要功能1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。
选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。
2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。
可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。
3、主客体范围：根据设置的计算规则，确定合理的分析范围。
4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。
5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。
6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。
7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。
8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。
一、概述
长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。
日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。
因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。
SUN日照分析软件是在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，经过反复推敲与艰苦研发，开发的一套系统软件。
它全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便，是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。
二、功能框图
三、主要功能
1、遮挡分析：分析各栋建筑之间的遮挡与被遮挡情况。
选定被遮挡建筑时自动分析出对其产生遮挡影响的所有遮挡建筑；选定遮挡建筑时自动分析出其对其它建筑产生遮挡影响的所有被遮挡建筑。
2、阴影分析：建筑群任意时间段在任一高度上的连续阴影图、阴影轮廓范围线以及相邻建筑间的阴影差集图。
可直观的观察建筑阴影轮廓的影响范围或对其它建筑的遮挡情况。
3、主客体范围：根据设置的计算规则，确定合理的分析范围。
4、单点分析：建筑群体内任意一点在任意时间和高度的日照时间分析计算，分析结果图面标示及自动统计生成单点日照分析报表。
5、窗户分析：建筑物窗户满窗日照（可设置为左右端或中心点）的分析计算，分析结果图面标示及生成统计报表。
6、窗洞分析：在窗户窗面上进行等距离布点，分析各点的日照情况，统计出满足标准的点在窗面中所占的比例。
7、太阳能板分析：在建筑群体中对太阳能板各端点进行日照分析，并绘制和导出分析表格。
8、沿线分析：沿建筑轮廓线或任意定义高度的线等距离布点分析，分析结果标注在所设定的分析线上。
可快速对建筑轮廓线进行日照时间计算或验算。
不同的分析线可以设置不同的受影面高度，并一次分析完成。
注：建筑沿线分析时，可根据建筑信息自动提取受影面高度进行分析。
9、区域分析：建筑群体中任意平面或立面区域内等距离布点，在任意时间和高度的日照时间分析计算，分析结果自动生成多点日照数字模型图。
10、面域分析：对任意的面域实体等距离布点分析，分析结果自动生成多点日照数字模型图。
11、等时线分析：在建筑群体任意形状闭合区域内，自动生成单小时或多小时区域平面等日照线性或建筑立面等日照线性模型图。
12、比较分析：规划建筑和现状建筑日照影响的比较分析，分析拟建建筑对现状建筑的日照叠加影响强度，并可根据过滤条件显示拟建建筑建设前后的日照影响情况。
a) 窗户比较: 分析现状和规划建设前后窗户的日照时间，并生成日照比较分析报表。
b) 多层单点比较: 沿建筑轮廓线或任意位置布置分析点，分析现状和规划建设前后分析点在各层上的日照时间，并生成日照比较分析报表。
c) 多层沿线比较: 沿建筑轮廓线或任意线自动布置等距分析点，分析现状和规划建设前后分析点在各层上的日照时间，并生成日照比较分析报表。
13、位置推算: 推算拟建建筑在已有建筑群体内满足其它建筑日照要求或同时满足自身日照要求时的建筑位置。
14、高度推算：在拟建建筑位置已经确定的条件下，推算拟建建筑在已有建筑群体内满足其它建筑日照要求或同时满足自身日照要求时的建筑高度。
15、旋转角推算: 推算拟建建筑在已有建筑群体内满足其它建筑日照要求时可旋转的角度范围。
16、包络体推算:分析生成指定地块（或建筑基底）在满足被遮挡建筑日照的条件下最大不能突破的“包络空间体”。
满足条件的结果有很多，软件会自动筛选几个最优方案以供选择。
可辅助提供日照规划设计条件，指导规划方案的初步设计。
17、容积率计算:对分析出来的包络体方案，根据设置的层高和建筑密度自动计算容积率，分析结果可汇总为直观的表格。
18、棒影图例: 按日照时间间隔，自动计算并绘制在建筑群内或建筑物轮廓线上的一点棒杆的日照投影图。
阴影线时间用太阳时表示，每条阴影线自动标注棒影时间和高度角，自动生成文字说明。
文字说明包括经纬度、分析日、节气、杆高和分析采样间隔。
19、日照仿真: 根据太阳和建筑物的真实日照情况，按照设定的时间段和视角将分析结果生成直观的日照阴影仿真和规划三维场景模型并放映出来。
分析效果逼真，与平面日照数据相一致，可为方案评审、汇报、研究等提供直观的依据。
20、三维效果：辅助三维建筑的建立，布置三维窗、屋顶，动态观察三维场景。
21、立面展开：可将立面多点、立面等时线的分析结果从立面展开到平面上，便于查看。
22、日照圆锥面：按日照时间间隔自动计算并绘制太阳在一定时间段内对建筑群内或是建筑物轮廓上的一点进行日照所形成的以该点为顶点的三维圆锥形运行轨迹，直观反映出该点的日照情况。
可快速判定遮挡源，便于方案调整。
23、分析日志：自动按操作顺序记录用户所进行的每一个类别的日照分析计算参数。
可进行插入或导出，方便用户的查询。
24、日照分析报告书：可自动生成日照分析报告书。
25、其它:计算参数可以任意设定，涵盖日照规范要求和各地实施管理规则。
点线定义法与真三维定义法全面解决建筑异型屋顶日照的计算问题。
动态显示每天的日出和日落时间。
动态计算显示任意时间的太阳高度角和方位角。
四、主要特点
•权威：最早通过建设部鉴定并在全国范围内发文推广，诸多省建设厅发文推广，最具权威
•高效：计算理论科学独特，计算速度远优于同类软件
•通用：全国拥有80%以上规划局用户，适用范围广。
五、技术路线
•通过广泛的调研及与众多应用单位的合作，实现软件的工程化、实用性、易用性。
•参考国内外同类软件，大量查找有关资料文献，充分作好技术准备。
•计算依据：中国建筑工业出版社《建筑资料集》第二版第一册。
•基于AutoCAD 2002以上平台，采用先进的Object ARX和VC++语言编程。
•采用非模态对话框技术，与AutoCAD内核模块平行运行。
