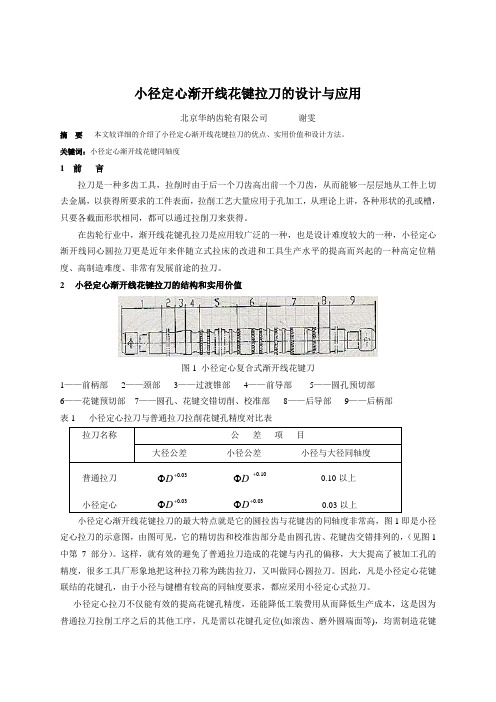

小径定心渐开线花键拉刀的设计与应用北京华纳齿轮有限公司谢雯摘要本文较详细的介绍了小径定心渐开线花键拉刀的优点、实用价值和设计方法。

关键词：小径定心渐开线花键同轴度1 前言拉刀是一种多齿工具，拉削时由于后一个刀齿高出前一个刀齿，从而能够一层层地从工件上切去金属，以获得所要求的工件表面，拉削工艺大量应用于孔加工，从理论上讲，各种形状的孔或槽，只要各截面形状相同，都可以通过拉削刀来获得。

在齿轮行业中，渐开线花键孔拉刀是应用较广泛的一种，也是设计难度较大的一种，小径定心渐开线同心圆拉刀更是近年来伴随立式拉床的改进和工具生产水平的提高而兴起的一种高定位精度、高制造难度、非常有发展前途的拉刀。

2小径定心渐开线花键拉刀的结构和实用价值图1 小径定心复合式渐开线花键刀1——前柄部2——颈部3——过渡锥部4——前导部5——圆孔预切部6——花键预切部7——圆孔、花键交错切削、校准部8——后导部9——后柄部表1 小径定心拉刀与普通拉刀拉削花键孔精度对比表小径定心渐开线花键拉刀的最大特点就是它的圆拉齿与花键齿的同轴度非常高，图1即是小径定心拉刀的示意图，由图可见，它的精切齿和校准齿部分是由圆孔齿、花键齿交错排列的，（见图1中第7部分）。

这样，就有效的避免了普通拉刀造成的花键与内孔的偏移，大大提高了被加工孔的精度，很多工具厂形象地把这种拉刀称为跳齿拉刀，又叫做同心圆拉刀。

因此，凡是小径定心花键联结的花键孔，由于小径与键槽有较高的同轴度要求，都应采用小径定心式拉刀。

小径定心拉刀不仅能有效的提高花键孔精度，还能降低工装费用从而降低生产成本，这是因为普通拉刀拉削工序之后的其他工序，凡是需以花键孔定位(如滚齿、磨外圆端面等)，均需制造花键心轴包括检验心轴，以保证必须的定位精度，而花键心轴制造复杂，成本高，一根渐开线花键心轴的价格是光滑心轴的3—5倍。

而小径定心拉刀被应用以后，小径与大径的一致性非常好，可以使后续工序均以小径为基准，只制造光滑心轴即可，省去很多花键心轴的费用。

渐开线花键标准
渐开线花键是一种常见的机械连接元件，它具有传递转矩、承受径向载荷和轴向载荷的功能。

在工程设计中，渐开线花键的选择和设计至关重要。

本文将介绍渐开线花键的标准规格和设计要点，希望能为工程师们提供参考。

首先，渐开线花键的标准规格包括花键的尺寸、材料、加工精度等。

一般来说，渐开线花键的尺寸应符合国家标准或行业标准，以保证其在不同设备和零部件中的通用性。

材料选择应考虑到工作环境的温度、湿度、腐蚀性等因素，常见的材料有碳钢、合金钢、不锈钢等。

加工精度对于花键的装配和使用寿命有着重要影响，因此需要严格控制。

其次，设计渐开线花键时需要考虑的要点包括轴的直径、花键的长度和宽度、花键槽的尺寸等。

轴的直径应符合渐开线花键的标准尺寸，以保证花键能够正确装配在轴上并传递转矩。

花键的长度和宽度应根据传递的转矩和载荷大小来确定，一般需要进行强度计算。

花键槽的尺寸也需要根据花键的尺寸来设计，以确保花键能够正确安装在轴上。

此外，渐开线花键的安装和使用也需要注意一些问题。

在安装时，应保证花键和轴的配合间隙符合要求，以免出现过紧或过松的情况。

在使用过程中，需要定期检查花键的磨损情况，及时更换损坏严重的花键，以确保设备的安全运行。

总之，渐开线花键作为一种常见的机械连接元件，在工程设计中起着重要作用。

工程师们在选择和设计渐开线花键时，需要充分考虑其标准规格和设计要点，以确保设备的可靠性和安全性。

希望本文能够为工程师们提供一些参考，谢谢阅读。

渐开线花键标准应用手册渐开线花键是一种常见的机械传动元件，广泛应用于各种机械设备中。

本手册旨在为使用者提供关于渐开线花键的标准应用指南，帮助用户正确、高效地使用渐开线花键，提高机械设备的性能和可靠性。

一、渐开线花键的基本概念。

渐开线花键是一种用于连接轴和套筒的机械传动元件，其特点是在传递扭矩的同时能够轻松拆卸和安装。

渐开线花键的结构设计使其能够在高扭矩和高转速下工作，同时保持较小的摩擦和磨损。

二、渐开线花键的种类和规格。

根据使用要求和工作环境的不同，渐开线花键可以分为平键、圆头键、弧形键等多种类型。

在选择渐开线花键时，需要根据轴的直径、工作转速、扭矩等参数来确定合适的规格和型号，以确保其能够正常工作并具有足够的安全性。

三、渐开线花键的安装和使用。

在安装渐开线花键时，首先需要清洁轴和套筒的表面，确保其无油污和杂质。

然后将渐开线花键插入轴槽中，并使用适当的工具将其固定在轴上。

在使用过程中，需要定期检查渐开线花键的状态，确保其没有松动和磨损，必要时进行更换。

四、渐开线花键的维护和保养。

为了延长渐开线花键的使用寿命，需要定期对其进行维护和保养。

在清洁时，应使用无水溶剂或清洁剂来清洁渐开线花键的表面，避免使用带有腐蚀性的清洁剂。

同时，在存放时需要将渐开线花键放置在干燥通风的环境中，避免受到潮湿和腐蚀。

五、渐开线花键的注意事项。

在使用渐开线花键时，需要注意以下几点，首先，要选择合适的规格和型号；其次，要正确安装和固定渐开线花键；最后，要定期检查和维护渐开线花键，确保其正常工作。

六、结语。

渐开线花键作为一种重要的机械传动元件，在各种机械设备中发挥着重要作用。

正确的选择、安装和维护对于提高机械设备的性能和可靠性至关重要。

希望本手册能够为使用者提供有益的指导，帮助其更好地使用和维护渐开线花键，提高机械设备的工作效率和安全性。

现代农业2019年7期综合探讨浅析常用渐开线花键标准区别及其应用吴坤(山东常林机械集团股份有限公司,山东临沂276715)[摘要]随着我国与世界联系的日益频繁与深入,进口产品的流通更为广泛,在工程机械和农业机械行业尤为突出,以至各种标准在国内极为常见,以博士力士乐的进口件采用DIN花键标准,日本进口产品采用JIS的花键标准以及美国采用的ANSI、SAE标准等。

以上标准跟我国采用的GB还是有不少差异,文章根据各国标准的特点进行介绍,并与我国GB标准进行比较分析,以便予国内人员提供方便。

[关键词]渐开线;花键;特点;区别中图分类号:TH1314文献标识码:B文章编号院1008-0708(2019)07-100-02在农业机械、工程机械设备中,渐开线花键的使用十分普遍,然而一些核心部件还依赖国外进口在这错综复杂的进口设备中,所采用的渐开线花键标准也是各不相同,这也给国内的行业人员造成很大的困扰,这琳琅满目的各国标标准到底有何异同,下面简单介绍以下各国渐开线花键标准的特点及其应用。

1常用渐开线花键标准的特点1.1常用渐开线花键标准的基本参数在农业机械、工程机械中,常用的渐开线花键多取用以下几种标准,这几种标准的原理是相同的,仅仅侧重点不同。

基本参数的区别详见表1。

表1常用渐开线花键参数表参考标准GB3478\ISO4156 ANSI B92.1 DIN5480 JIS D2001压力角337.5 45 30 37.5 45 30 20模数0.5到10 0.25到2.50.198到10.16（2.5/5到128/256采用双径节制）0.5到10 0.5到10配合与定心齿形齿形、大径齿形直径和齿形齿形|大径齿根类型平|圆圆圆平|圆圆圆平平齿数范围10到100 6到60 6到82 6到40变位系数0 0 外花键-0.05到+0.45内花键+0.05到-0.450.8|其他（极少用）公差等级4|5|6|7| 4|5|6|7| 5|6|7|8|9|10|11|12 自由|滑动|固定|压入齿顶高系数0.5 0.45 0.4 0.5外花键0.5内花键0.4外花键0.5内花键0.30.45x+0.35（内）|x+0.1（外） |x+0.2齿根高系数0.75|0.9 0.7 0.6 见表2外花键0.65内花键0.8外花键0.7内花键0.5拉刀0.55|滚刀0.6|插齿刀0.65|冷轧0.84x+0.1|x-0.8x-0.1常用的渐开线花键标准包括四种不同的标准压力角:20°压力角、30°压力角、37.5°压力角和45°压力角。
