风机基础知识资料.

风电基础知识——风机常识1、变浆矩风机的主制动方式是什么？答：空气制动。

2、偏航减速器一般采用何种机构？答：一般采用蜗轮、蜗杆传动机构。

3、偏航轴承普通采用何种机构？答：采用回转支撑结构。

4、风机塔架外观检查有何要求？答：外观应清洁，表面无龟裂、起泡、剥落、无油污。

5、风机塔架螺栓多长时间抽查一次？答：每半年抽查一次。

6、塔内电缆的种类？答：一种是动力电缆；一种是控制电缆；一种是通讯光缆。

7、风电机主轴的作用？答：是承担和接受轮毂处传来的各种负载并将动能传递到齿轮箱。

8、主轴的外观检查有何要求？答：无位移、无锈蚀、无油污。

9、主轴前、后轴承注油有何要求？答：使用规定的油脂加注，加注时主轴应低速匀速转动，以使整个油脂均匀润滑。

11、联轴器的主要功能是什么？答：是将齿轮箱输出的机械能传递给发电机。

12、动力电缆检查有何要求？答：引出线完好，线鼻处无发热现象，电缆固定牢靠，无破损现象。

13、风电机组液压系统外观检查有何要求？答：无渗漏，无裂纹，无油污，应及时清理其表面油污，确保表面干净。

14、歌美飒G58风机顶部电气控制柜检查要求？答：无灰尘，无潮湿现象，指示灯显示正常。

15、风杯式风速仪检查有何要求？答：无破损、接线无松动、转动灵活。

16、偏航计数器故障原因有哪些？答：联接螺栓松动；异物侵入；连接电缆损坏磨损。

17、在空间较小的工况下，使用何种扳手？答：套筒扳手。

18、滚动轴承注油过满时会有什么影响？答：影响轴承散热和增加轴承阻力。

19、风电机组发电机集电环接地相的作用？答：当三相电势不平衡时，将发电机大轴上产生感应电势，接地碳刷，用于将不平衡电势、电流泄放。

20、接地碳刷磨损为何能引起油温飙升？答：三相磁场不平衡后通过接地碳刷释放磁能，接地碳刷磨损后，释放不掉的磁能干扰温度模块。

21、液压系统单向阀的作用？答：使液压回路油循环沿着一个方向流动。

22、齿轮箱润滑方式？答：分为飞溅润滑和强制润滑，一般以强制润滑为主。

目录第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备;应用面极其广泛而且量大..为使用风机的风机高效运行;首先要了解风机的特性;本章将着重叙述风机的基本知识.. 1．1 通风机的分类1．1．1 按气流运动方向分类1．1．离心通风机气流进入旋转的叶片通道;在离心力作用下气体被压缩并沿着半径方向流动..2．2．轴流风机气流轴向进入风机叶轮后;在旋转叶片的流道中沿着轴线方向流动的通风机..相对于离心通风机;轴流通风机具有流量大、体积小、压头低的特点;用于有灰尘和腐蚀性气体场合时需注意..3．3．斜流式混流式通风机在通风机的叶轮中;气流的方向处于轴流式之间;近似沿锥流动;故可称为斜流式混流式通风机..这种风机的压力系数比轴流式风机高;而流量系数比离心式风机高.. 1．1．2 按压力分类1．1．低压离心通风机风机进口为标准大气条件;通风机全压PtF≤1kPa的离心通风机..2．2．中压离心通风机风机进口为标准大气条件;通风机全压为1kPa＜PtF＜3kPa的离心通风机..3．3．高压离心通风机风机进口为标准大气条件;通风机全压为3kPa＜PtF＜15kPa的离心通风机..4．4．低压轴流通风机风机进口为标准大气条件;通风机全压为PtF≤0.5kPa的轴流通风机..5．5．高压轴流通风机风机进口为标准大气条件;通风机全压为0.5kPa＜PtF＜15kPa的轴流通风机..1．1．3 按比例大小分类比转速是指要达到单位流量和压力所需的转速.. 1． 1． 低比转速通风机ns=11~30 2． 2． 中比转速通风机ns=30~60 3． 3． 高比转速通风机ns=60~811．1．4 1．1．4 按用途分类按通风机的用途分类;可分为引风机、纺织风机、消防排烟风机等..通风机的用途一般以汉语拼音字头代表有的企业以其它方式表示..1．2．1 离心通风机的名称、型号及结构型式1． 1． 名称名称包括用途、作用原理和在管网中的作用等三部分..表示通风机在管网中作用分通风机和引风机表示通风机叶轮作用原理离心式表示通风机的用途2．2．型号由型式和规格组成..型式又由通风机用途代号、压力系数、比转速和顺序号组成..1）1用途代号按有关规定一般按用途名称拼音的第1个大写字母..2）2压力系数的5倍化整后采用一位数..个别前向叶轮的压力系数的5倍化整后大于10时;也可用二位整数表示..3）3比转速采用两位整数..若用二叶轮并联结构;或单叶轮双吸入结构;则用2乘比转速表示..4）4若产品的型式有重复代号或派生型时;则在比转速后加注序号;采用罗马数字Ⅰ、Ⅱ等表示..5）5设计序号用阿拉伯数字“1”、“2”等表示..供对该产品有重大修改时用..若性能参数、外形尺寸、地基尺寸、易损件没有更动时;不应使用设计序号..6）6机号用叶轮直径的分米dm数表示..3．3．心通风机的名称型号表示..4．结构型式1传动型式离心通风机的传动型式通常有电动机直联、带轮、联轴器等三种型式..各种传动型式的代表符号与结构说明见表与图..规定8种基本位置从原动机侧看..例图：本例为右90度即顺90度1. 2．2 轴流通风机的名称、型号结构型式1．1．名称名称包括用途、作用原理和在管网中的作用三部分..表示通风机在管网中的作用分通风机和引风机表示通风机叶轮作用原理轴流式表示通风机的用途2．2．型号由型式和规格组成..型式又由通风机叶轮数代号、用途代号、叶轮毂比、转子位置代号和通风机设计顺序号组成..1） 1 叶轮数代号;单叶轮不表示;双叶轮用“2”表示..2） 2 用途代号如前所述..3） 3 叶轮毂比为叶轮叶片底径与叶轮叶片外径比..4） 4 转子位置代号;卧式用“A”表示;立式用“B”表示;同系列产品转子无位置变化则不表示..5） 5 若产品的型式中有重复代号或派生型时;则在叶轮毂比数后加注序号; 采要用罗马数字Ⅰ、Ⅱ……表示..6） 6 设计顺序号用阿拉伯数字1、2……表示..供对该型产品有重大修改时用；若性能参数、外形尺寸、地基尺寸、易损部件都无变更;则不采用设计顺序号..7）7 机号用叶轮外径的分米dm数..1．3 通风机的主要性能参数1．3．1 通风机的流量表示..通风机的流量通常是指单位时间内流过通风机的气体容积;用qV 它的单位是m3/h、m3/min、m3 /S..如无特殊说明;通风机的体积流量;特指通风机进口处的体积流量..1．3．2 通风机的压力1．1．通风机的动压通风机出口截面上气体的动能所表征的压力称之为动压;用表示q表dF示..即C 22PdF= ρ222．2．通风机的静压通风机的静压是指通风机的全压与通风机出口动压之差;用PsF表示..即：PsF=PtF－PdF3. 通风机的全压通风机的全压指通风机出口截面与通风机进口截面的全压之差;用PtF表示..1.3.3 通风机的功率1．1．通风机的有效功率通风机所输送的气体;在单位时间内从通风机中所获得的有效能量;叫作通风机的全压有效功率;用PekW表示..2．通风机的内功率计入流动损失和泄漏损失;单位时间里传给气体的有效功叫作通风机的内功率用Pin表示;即内功率等于有效功率Pe加上通风机的内部流动损失功率△Pin..3．3．风机的轴功率单位时间内原动机传递给通风机轴的能量;叫做通风机的轴功率Psh;它等于通风机的内功率Pin加上轴承和传动装置的机械损失功率△Pme..1．3．4 通风机的效率1．1．通风机全压效率ηtF等于通风机全压有效功率PetF与轴功率Psh之比;即ηtF=PetF / Psh=PtFqv / 1000Psh或ηtF=ηinηme其中ηme机械效率;且ηme=Pin/Psh=PtFqv/1000ηin Psh 机械效率表征通风机轴承损失和传动损失的好坏;是通风机机械传动系统设计的主要指标;根据通风机的传动方式;表中列出了机械效率的选用值;供设计时参考..当风机转速不变而运行于低负荷工况时;因机械损失不变;故机械效率的选用值还将降低..传动方式机械效率2．通风机的静压效率通风机的静压效率ηsF;等于通风机静压有效功率与通风机轴功率之比;即ηsF=PesF / Psh=psFqv / 1000Pin3．通风机的全压内效率通风机的全内压效率ηin;等于通风机全压有效功率与通风机内部功率之比：ηin=PetF / P in= ptFqv / 1000Pin1．3．5 通风机所需功率通风机所需功率P;应根据其轴功率大小;使所选配的电动机留有一定的功率储备..选配的电动机功率为：P≥KPsh=K ptFqv / 1000ηtF或 P≥KPsh=K psFqv / 1000ηsF式中K—功率储备系数;其值可按表选取..功率储备系数K1.3.6 通风机的转速通风机的流量、压力、功率等参数都随着通风机的转速而改变..因此;通风机的转速也是一个特性参数;通常用n表示;单位为r / min..1.3.7 通风性能曲线通风机的压力p、功率P和效率η等随通风机流量qV的不同而变化的关系曲线;称通风机的性能曲线或特性曲线..性能曲线一般都是通过试验测得的;称通风机实际性能曲线;用它来检验设计参数与实测参数之间的一致程度;也可制定通风机的适应性;例如要求通风机效率曲线尽可的平坦;高效率区间尽可能大些;以适应工况的变化;使通风机在较佳状况下工作..上图为一台离心通风机的性能曲线;其横坐标轴表示流量qvm3/h;纵坐标轴分别表示通风机的全压qtF Pa、静压qSFPa、全压效率η%;轴功率PkW;该通风机的运行转速为1450r/min..1．4 通风机性能参数的相似换算两台相似通风机的无因次参数ψ、φ、λ、η均相等;在其转速n、叶轮直径、功率p之间的关系可利用相似原理进D、气体密度ρ发生变化时;压力p、流量qv行性能换算..通风机性能换算表电机配套轴承表括号内为进口轴承型号室内通风风量计算法1．1．室内通风因房间用处的不同;单位时间换气的次数有所不同;故应当首先根据房间用处的性质确定每小时要求换气的次数..确定可参照下2．计算房间的容积..即房间的面积和房间高度的乘积..立方米3．3．计算每小时所需风量..即每小时换气次数乘以房间容积..立方米/小时单位换算表风机检查与维护风机的日常检查与维护1．1风机的日常检查应有以下项目a.风机运转时声音的变化b.风机轴承及电机轴承的振动及噪音c.风机的振动包括叶轮、联轴器d.各种轴承的温升绝对温升应小于40゜Ce.风机皮带的质量状况f.以上各项应坚持日巡检并做记录;经常巡检可以使你熟悉风机正常的状态;一旦发生异常可以迅速发现..1．2 风机的日常维护a.定期加注润滑脂请用户严格规定专人;定期定量加注润滑脂;形成制度b.注油量一般为每次30克~50克;时间间隔为2500~3000小时工作时间;云南某A厂复烤车间的经验是;用油枪加油时;开始几下无压力感;待有压力感时再加注几下即可..云南某B厂复烤车间的经验是：平常不加油;每隔3个月将轴承座打开;将内部油脂全部清出;用柴油清洗干净并将轴承两侧及轴承室全部加满油脂..过度加油会导致轴承温升变高;但这是正常状态;运行一段时间后温度会恢复正常..1.风机的定期维护2．1 风机应每年定期维护一次或二次..2．2定期维护的准备;应以日常维护记录为依据确定重点维护项目;应备好各种备件;易损件..2．3定期维护项目：a.叶轮检查及更换..打开风机观察孔或进凤口进行清灰;观察叶片有无裂痕及过度磨损..b.风机轴承检查;更换及注油..c.联轴器检查及易损件更换..检查柱销及弹性套..开车前仔细检查左右联轴器的同心;用平尺靠在联轴器的不同位置检查并调整;直到完全同心为止..d.电机轴承检查;更换及注油..e.皮带检查及更换..两个皮带轮要对正;严禁皮带扭曲..皮带张紧要适度..拆卸皮带应先将皮带轮中心距调小;严禁硬性装卸皮带..2.4试车前应先手动盘车;检查有无摩擦等异常;若正常可以通电试车..进凤口或出凤口敞开时试车应同时监测电流;避免电机超负荷..风机的安装和使用安装前：应对风机各部件进行全面检查;各部件联接是否牢固;传动部件是否运转灵活..安装时：风机进、出口管道联接应调整使之自然吻合;不得强行联接;必要时可采用软联接..安装后：1应手动盘车;检查风机是否运转灵活;有无碰撞现象;方可试运转.. 2为了防止电机过载烧毁;风机启动时必须在无载荷情况下启动;如情况良好逐渐增大载荷..风机的操作：1风机启动前应将进气口关闭..2检查风机各部位是否正常..3风机在规定载荷下运转一段时间后;应检查轴承温度是否正常..当轴承温度无特殊要求时;轴承温升一般不得高于环境温度40℃..轴承部位的振动速度有效值Vrms≤7.1mm/s..如发现有剧烈振动、撞击;轴承温升迅速上升等现象时必须紧急停车..二、风机的维护与故障排除1．风机维护工作中的注意项目：①风机只有在完全正常情况下方可运转..②如果风机在维修后开动时;则需注意风机各部位是否正常..③定期清除风机内部积灰、圬垢等杂质;随时检查皮带松紧度;防止皮带打滑..④风机的维护必须在停车时进行..⑤风机运转过程中;如发现不正常现象时;应立即停车;进行检查..⑥除每次拆修后应更换润滑脂外;正常情况下每六个月更换一次润滑脂..2．风机主要故障及产生的原因：①风机振动剧烈a. 机壳或进风口与叶轮摩擦；b. 叶轮铆钉松动或变形；c. 风机进、出气口管道安装不良;产生共振；d. 叶片有积灰、污垢；叶片磨损；叶轮变形；轴弯曲使转子产生不平衡..e. 两个皮带轮位置没有对正..f. 联轴器安装不正确;联轴器两边中心没有对正；联轴器工作一段时间后;位置变化；联轴器的弹性元件变形过大、磨损过大..②轴承温升过高a. 轴承箱振动剧烈；b. 轴承损坏或轴弯曲；c. 润滑脂质量不良或含杂质..d. 轴承缺油或轴承加油过量..③电机电流过大和温升过高a. 开机时进、出口管道未关严；b. 输入电压过低或电源单相断电；c. 主轴转速超过额定值；d. 输入介质密度过大或温度过低..e. 电机轴承损坏；轴承缺油或加油过量..F．系统发生变化;导致风机负载变大;电机负载变大..。

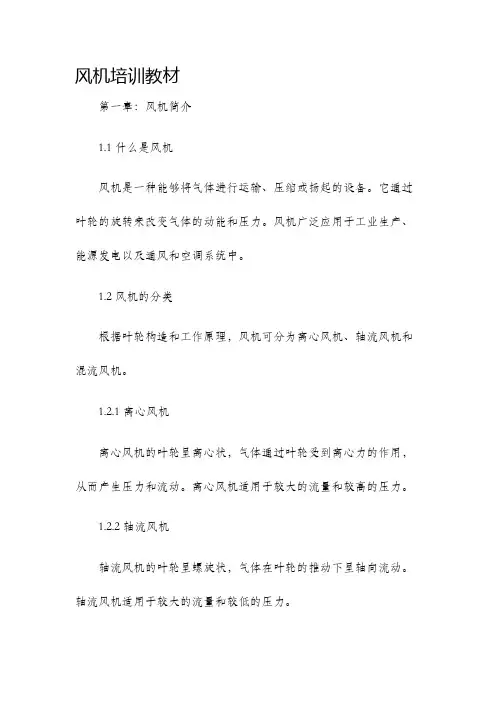

风机培训教材第一章：风机简介1.1 什么是风机风机是一种能够将气体进行运输、压缩或扬起的设备。

它通过叶轮的旋转来改变气体的动能和压力。

风机广泛应用于工业生产、能源发电以及通风和空调系统中。

1.2 风机的分类根据叶轮构造和工作原理，风机可分为离心风机、轴流风机和混流风机。

1.2.1 离心风机离心风机的叶轮呈离心状，气体通过叶轮受到离心力的作用，从而产生压力和流动。

离心风机适用于较大的流量和较高的压力。

1.2.2 轴流风机轴流风机的叶轮呈螺旋状，气体在叶轮的推动下呈轴向流动。

轴流风机适用于较大的流量和较低的压力。

1.2.3 混流风机混流风机的叶轮结构介于离心风机和轴流风机之间，气体在叶轮的作用下既有离心力又有轴向流动。

混流风机适用于中等流量和中等压力。

第二章：风机的工作原理2.1 风机的动力来源风机的动力来源主要有电动机和内燃机。

电动机是常用的风机动力来源，它可通过电能转换为机械能驱动风机叶轮旋转。

内燃机则是在一些特殊情况下使用，如在没有电力供应的工地或临时设施中。

2.2 风机的工作过程风机的工作过程可以简单描述为：气体进入风机，通过叶轮的旋转产生受力，从而改变气体的动能和压力，最终将气体进行运输、压缩或扬起。

第三章：风机的结构和组成部件3.1 风机的结构风机一般由外壳、叶轮、电机、传动装置和附件等部分组成。

3.2 外壳外壳是风机的外部包围结构，它起到支撑、保护和隔离风机内部部件的作用。

外壳根据需要可以有不同的形状和材料。

3.3 叶轮叶轮是风机的核心部件，通过旋转产生气体的动能和压力。

叶轮的形状和叶片角度的设计对风机的性能有重要影响。

3.4 电机电机是风机的动力来源，其转动力矩带动叶轮进行旋转。

电机在选择时需考虑功率、效率和工作环境等因素。

3.5 传动装置传动装置将电机的转动力矩传递给叶轮，常见的传动装置有皮带传动、齿轮传动和直联传动等。

3.6 附件附件包括风机启停装置、监测仪表、振动控制装置等，它们对风机的安全运行和性能管理起到重要作用。

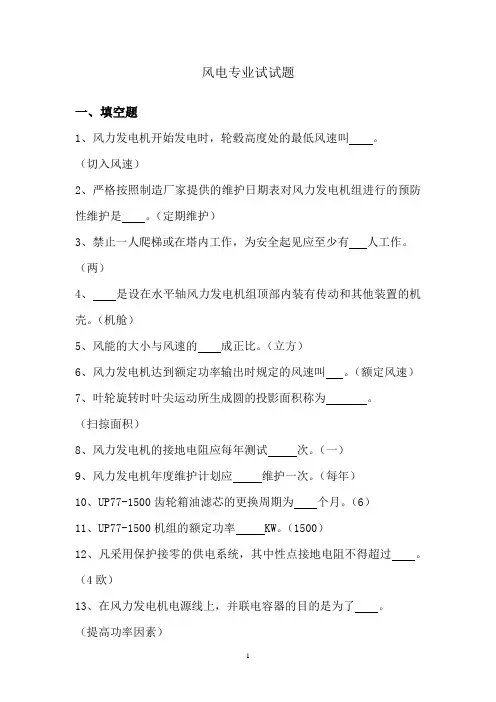

风电专业试试题一、填空题1、风力发电机开始发电时，轮毂高度处的最低风速叫。

（切入风速）2、严格按照制造厂家提供的维护日期表对风力发电机组进行的预防性维护是。

（定期维护）3、禁止一人爬梯或在塔内工作，为安全起见应至少有人工作。

（两）4、是设在水平轴风力发电机组顶部内装有传动和其他装置的机壳。

（机舱）5、风能的大小与风速的成正比。

（立方）6、风力发电机达到额定功率输出时规定的风速叫。

（额定风速）7、叶轮旋转时叶尖运动所生成圆的投影面积称为。

（扫掠面积）8、风力发电机的接地电阻应每年测试次。

（一）9、风力发电机年度维护计划应维护一次。

（每年）10、UP77-1500齿轮箱油滤芯的更换周期为个月。

（6）11、UP77-1500机组的额定功率 KW。

（1500）12、凡采用保护接零的供电系统，其中性点接地电阻不得超过。

（4欧）13、在风力发电机电源线上，并联电容器的目的是为了。

（提高功率因素）14、风轮的叶尖速比是风轮的和设计风速之比。

（叶尖线速度）15、风力发电机组的偏航系统的主要作用是与其控制系统配合，使风电机的风轮在正常情况下处于。

（迎风状态）16、风电场生产必须坚持的原则。

（安全第一，预防为主）17、是风电场选址必须考虑的重要因素之一。

（风况）18、风力发电机的是表示风力发电机的净电输出功率和轮毂高度处风速的函数关系。

（功率曲线）20、瞬时风速的最大值称为。

（极大风速）25、风力发电机组在调试时首先应检查回路。

（相序）26、在风力发电机组中通常在高速轴端选用连轴器。

（弹性）28、风力发电机组系统接地电阻应小于欧。

（4）29、齿轮箱的润滑有飞溅和润滑。

（强制）35、进行风电机螺栓工作时我们应怎样进行紧固。

（对角）38、粘度指数反映了油的粘度随变化的特性。

（温度）39、吊装时螺栓喷涂二硫化钼的作用是。

（润滑）40、速度编码器安装在滑环盖的末端，用于监控发电机的。

（转速）41、风电场运行管理工作的主要任务就是提高和供电可靠性。

风机培训教材一、引言在现代工业生产中，风机作为一种很重要的工艺设备，被广泛应用于各个行业中。

风机的安装、维修和调试对于保证生产过程的正常进行具有重要意义。

本教材旨在为使用风机的工程师、技术人员以及相关从业人员提供一份全面的培训教材，帮助他们深入了解风机的原理、结构、安装调试、运行和维护，提高工作效率，确保风机设备的正常运行。

二、风机基础知识1. 风机的定义与分类2. 风机的工作原理3. 风机的组成部分及其功能4. 风机运行参数和性能指标三、风机的选型与安装1. 风机选型的基本原则2. 风机选型的常用方法3. 风机的安装要点和注意事项4. 风机的静平衡与动平衡技术四、风机的调试与运行1. 风机系统的调试流程和方法2. 风机系统的运行参数测试与调整3. 风机系统的控制方法和常见问题解决五、风机的维护与故障排除1. 风机的日常维护与保养2. 风机故障的常见类型及排除方法3. 风机故障时的应急处理措施4. 风机的节能管理和优化运行六、风机技术的发展趋势1. 高效节能风机的研究与应用2. 智能化控制技术在风机中的应用3. 新材料与新工艺对风机性能的影响七、风机案例分析与实践指导1. 不同行业中风机的应用案例分析2. 风机问题解决的实践指导3. 风机安装、调试和维修的实际操作技巧八、结语风机作为重要的工艺设备，在现代工业生产中起着至关重要的作用。

掌握风机的基本知识，并且能够熟练进行选择、安装调试和维护保养，对于保证风机设备的正常运行具有至关重要的意义。

通过本教材的学习，希望能够提高使用风机的工程师与技术人员的专业水平，提升工作效率，同时加深对风机技术发展趋势的了解，为工业生产的进一步发展提供有力支持。

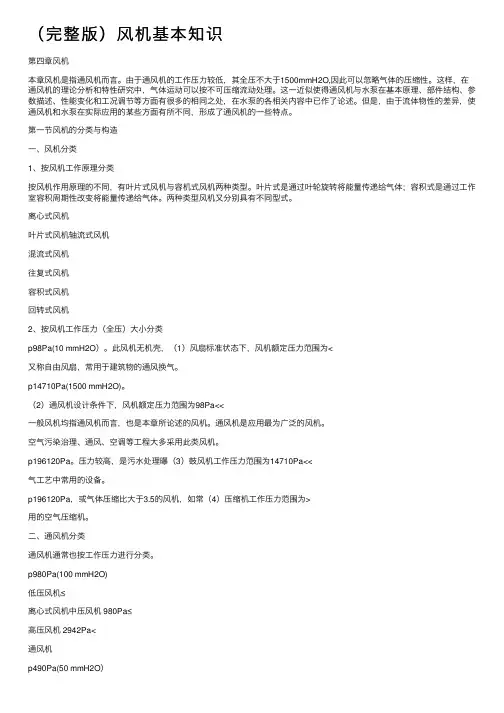

（完整版）风机基本知识第四章风机本章风机是指通风机⽽⾔。

由于通风机的⼯作压⼒较低，其全压不⼤于1500mmH2O,因此可以忽略⽓体的压缩性。

这样，在通风机的理论分析和特性研究中，⽓体运动可以按不可压缩流动处理。

这⼀近似使得通风机与⽔泵在基本原理、部件结构、参数描述、性能变化和⼯况调节等⽅⾯有很多的相同之处，在⽔泵的各相关内容中已作了论述。

但是，由于流体物性的差异，使通风机和⽔泵在实际应⽤的某些⽅⾯有所不同，形成了通风机的⼀些特点。

第⼀节风机的分类与构造⼀、风机分类1、按风机⼯作原理分类按风机作⽤原理的不同，有叶⽚式风机与容机式风机两种类型。

叶⽚式是通过叶轮旋转将能量传递给⽓体；容积式是通过⼯作室容积周期性改变将能量传递给⽓体。

两种类型风机⼜分别具有不同型式。

离⼼式风机叶⽚式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机⼯作压⼒（全压）⼤⼩分类p98Pa(10 mmH2O）。

此风机⽆机壳，（1）风扇标准状态下，风机额定压⼒范围为<⼜称⾃由风扇，常⽤于建筑物的通风换⽓。

p14710Pa(1500 mmH2O)。

（2）通风机设计条件下，风机额定压⼒范围为98Pa<<⼀般风机均指通风机⽽⾔，也是本章所论述的风机。

通风机是应⽤最为⼴泛的风机。

空⽓污染治理、通风、空调等⼯程⼤多采⽤此类风机。

p196120Pa。

压⼒较⾼，是污⽔处理曝（3）⿎风机⼯作压⼒范围为14710Pa<<⽓⼯艺中常⽤的设备。

p196120Pa，或⽓体压缩⽐⼤于3.5的风机，如常（4）压缩机⼯作压⼒范围为>⽤的空⽓压缩机。

⼆、通风机分类通风机通常也按⼯作压⼒进⾏分类。

p980Pa(100 mmH2O)低压风机≤离⼼式风机中压风机 980Pa≤⾼压风机 2942Pa<低压风机≤轴流式风机⾼压风机 490Pa<三、离⼼式风机主要部件离⼼风机的主要部件与离⼼泵类似。

下⾯仅结合风机本⾝的特点进⾏论述。

风机基础知识风机基础知识⽬录⼀、通风机的概念⼆、通风机的分类和原理三、风机的型号与规格四、通风机常见部件五、通风机的主要性能参数六、风机的⽆因次参数七、通风机的传动⽅式⼋、通风机的⽅向与⾓度九、通风机的基本定律⼗、通风机常⽤配套电机⼗⼀、关于风机的选型问题⼗⼆、风机故障的表现形式、判定⼀、通风机的概念风机是对⽓体压缩和⽓体输送的机械。

通风机只是风机的其中⼀种，其它的还有⿎风机、压缩机、罗茨⿎风机，但活塞压缩形式的空⽓机械并不是风机。

风机通俗地说，就是这样⼀种机械，它是处理⽓体流动流动问题的机械，它通过动⼒（如电机）引起的风轮（俗称风叶）的转动，带动并引导空⽓以⼀定的形式流动。

它在对空⽓做功的时候，空⽓受作⽤前后的体积⼏乎没有变化，即空⽓的物理形态和温度⼏乎没有改变以致可以忽略其变化。

这⼀点，就是通风机与其它风机如⿎风机和压缩机的重要区别。

在我们通风机制造和应⽤⾏业，通常会把通风机简称为风机。

风机是通过这样的途径把功传递到空⽓的：电机——传动装置——风轮——空⽓。

所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。

电机是动⼒的来源，传动装置是动⼒的传送媒介，风轮是对空⽓做功的根本⼯具，外壳是空⽓流动的引导装置和机械的保护装置。

这就是概念性的风机最基本构成。

具体实际情况，风机的结构会⽐这些多，或少。

⼆、通风机的分类和原理通风机的分类办法有很多种，可以按空⽓流动⽅式分类，也可以按压⼒⼤⼩分类，还可以按⽤途分类。

⽓体压缩和⽓体输送机械（⼆）按按⽓体出⼝压⼒（或升压）分类1、通风机指其在⼤⽓压为0.101Mpa，⽓温为20℃时，出⼝全压值低于0.015 Mpa。

2、⿎风机指其出⼝压⼒为0.015 Mpa～0.35 Mpa。

3、压缩机指其出⼝压⼒⼤于0.35 Mpa。

（三）⾄于通风机按压⼒分，可以分为低压、中压、⾼压。

低压风机：≤300pa。

中压风机：300pa～1200 pa⾼压风机：≥1200pa但这种分类，各种教材都会不同，关键是要注意风机的应⽤场合。
