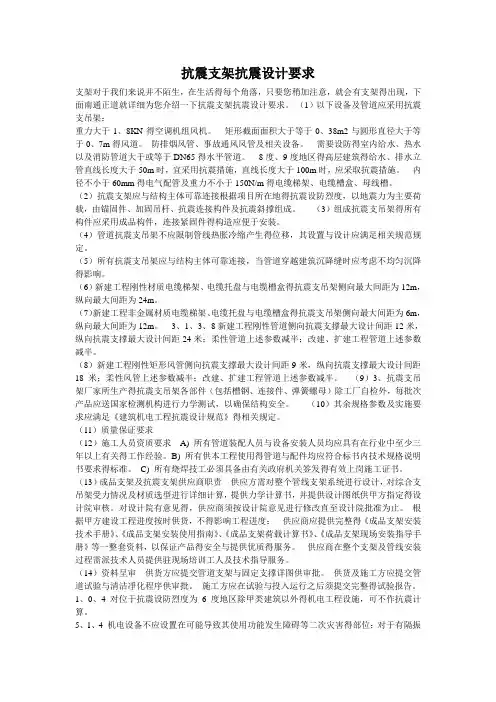

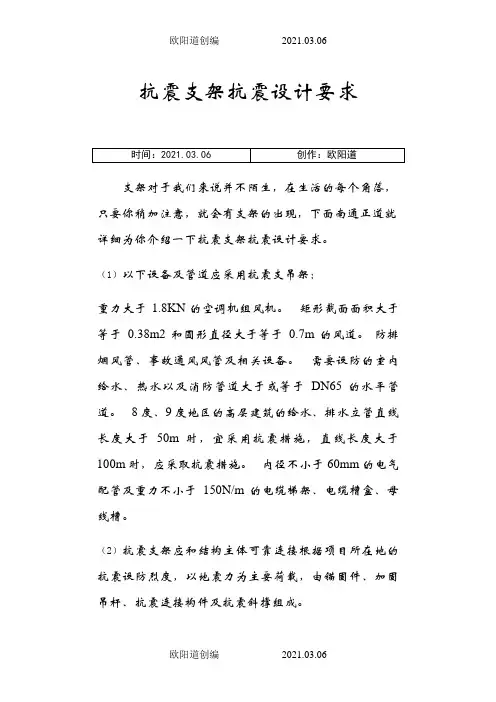

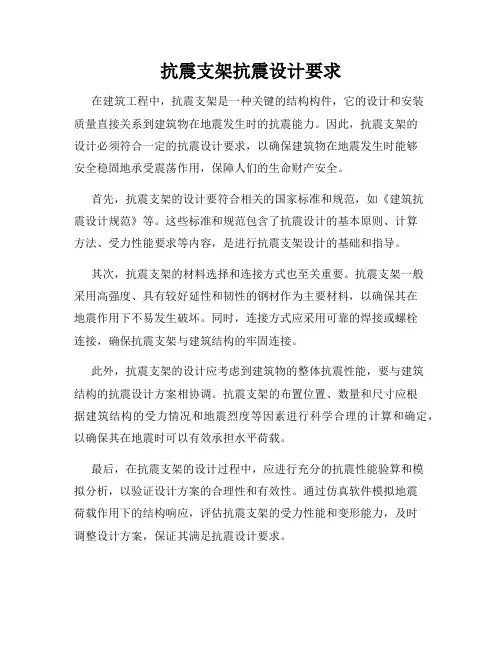

抗震支架抗震设计要求
支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下抗震支架抗震设计要求。
（1）以下设备及管道应采用抗震支吊架：
重力大于1.8KN的空调机组风机。
矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道。
防排烟风管、事故通风风管及相关设备。
需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。
8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。
内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。
（2）抗震支架应和结构主体可靠连接根据项目所在地的抗震设防烈度，以地震力为主要荷载，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。
（3）组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。
（4）管道抗震支吊架不应限制管线热胀冷缩产生的位移，其设置和设计应满足相关规范规定。
（5）所有抗震支吊架应和结构主体可靠连接，当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。
（6）新建工程刚性材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为12m，纵向最大间距为24m。
（7）新建工程非金属材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为6m，纵向最大间距为12m。
3.1.3.8新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性管道上述参数减半；改建、扩建工程管道上述参数减半。
（8）新建工程刚性矩形风管侧向抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；柔性风管上述参数减半；改建、扩建工程管道上述参数减半。
（9）3.抗震支吊架厂家所生产的抗震支吊架各部件（包括槽钢、连接件、弹簧螺母）除工厂自检外，每批次产
品应送国家检测机构进行力学测试，以确保结构安全。
（10）其余规格参数及实施要求应满足《建筑机电工程抗震设计规范》的相关规定。
（11）质量保证要求
（12）施工人员资质要求A) 所有管道装配人员和设备安装人员均应具有在行业中至少三年以上有关的工作经验。
B) 所有供本工程使用的管道和配件均应符合标书内技术规格说明书要求的标准。
C) 所有烧焊技工必须具备由有关政府机关签发的有效上岗施工证书。
（13）成品支架及抗震支架供应商职责供应方需对整个管线支架系统进行设计，对综合支吊架受力情况及材质选型进行详细计算，提供力学计算书，并提供设计图纸供甲方指定的设计院审核。
对设计院有意见的，供应商须按设计院意见进行修改直至设计院批准为止。
根据甲方建设工程进度按时供货，不得影响工程进度；供应商应提供完整的《成品支架安装技术手册》、《成品支架安装使用指南》、《成品支架荷载计算书》、《成品支架现场安装指导手册》等一整套资料，以保证产品的安全与提供优质的服务。
供应商在整个支架及管线安装过程需派技术人员提供驻现场培训工人及技术指导服务。
（14）资料呈审供货方应提交管道支架和固定支撑详图供审批。
供货及施工方应提交管道试验和清洁凈化程序供审批。
施工方应在试验和投入运行之后须提交完整的试验报告。
1.0.4 对位于抗震设防烈度为6 度地区除甲类建筑以外的机电工程设施，可不作抗震计算。
5.1.4 机电设备不应设置在可能导致其使用功能发生障碍等二次灾害的部位；对于有隔振装置的设备，
应注意其强烈振动对连接件的影响，并防止设备和建筑结构发生谐振现象。
7.4.6 电梯的安装设计应符合下列要求：
1 电梯包括其机械和控制器的连接和支承应符合水平地震作用和地震相对位移。
2 电梯应在其运行的最高层设置地震安全报警开关，当报警开关水平位移超过150mm，电梯就近停于平层。
（解释：当电梯高速运行的同时，如果大楼的晃动超过150mm，电梯的钢缆就会因时紧时松的受力不均受到伤害，并造成危险。
）
3 设计基本要求
3.1.6 对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。
1 悬吊管道中重力大于1.8KN的设备；
2 DN65以上的生活给水、消防管道系统；
3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；
4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
这些内容对项目中抗震支架设计范围进行了明确。
3.1.7 抗震支架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。
注3：和钢结构连接采用焊接或螺栓连接，从连接安全上这些连接方式是最好的。
但在施工过程中会存在一些问题，钢结构主体结构构件在安装完成后设计师一般不允许进行焊接施工的。
采用螺栓连接的问题是钢结构钻孔使用磁力钻对安装面的要求很多情况下不能满足。
3.1.8 穿过隔震层的建筑机电工程管道应采用柔性连接或其他有效措施，并应在隔震层两侧设置抗震支架。
注：和我们相关的是在隔震层两侧设置抗震支架。
增加了使用量。
3.5.5 需要设防的建筑机电工程设施所承受的不同方向的地震作用应由不同方向的抗震支承来承担，
水平方向的地震作用应由两个不同方向的抗震支承来承担。
注：管线抗震支架设计时有横向抗震支架和纵向抗震支架两种。
4 给水排水需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支承。
室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架，其管段设置抗震支架与防晃支架重合处，可只设抗震支承。
5 暖通空调
•多根管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用门型抗震支架。
•管道抗震支架不应限制管线热胀冷缩产生的位移。
•矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风道可采用抗震支架。
•防排烟风道、事故通风风道及相关设备应采用抗震支架。
6 燃气
6.1.1 对于内径不小于25mm的燃气管道应进行抗震设计，管道敷设应满足本规范第8章的要求。
注：燃气管道抗震支架的范围为DN25及以上。
和水管不同。
6.2.5 高层建筑的燃气立管应设置承受自重和热伸缩推力的固定支架和活动支架。
6.2.7 燃气管道布置应满足下列要求：
1 燃气管道不应穿过抗震缝；
2 燃气水平干管不宜跨越建筑物的沉降缝。
7 电气
7.1.1重要电力设施可按设防烈度提高1度进行抗震设计，但当8度及以上时可不再提高。
7.1.2对于内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。
注：电气配管的抗震支架设计范围为内径不小于60mm，与燃气、水管的设计范围不同。
对桥架的抗震支架设计范围为大于15Kg/m。
7.5.5 电气管路敷设时应符合下列要求：
1 当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时，应使用刚性托架或支架固定，不宜使用吊架；当必须使用吊架时，应安装横向防晃吊架
2 当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，其缝隙应采用柔性防火封堵材料封堵，并在贯穿部位附近设置抗震支承；
注：对电气线管和桥架穿越防火分区时需设抗震支架。
