关于抗震支架抗震设计要求

GB50981-2014《建筑抗震设计规范》对抗震支架的要求据GB50981-2014《建筑抗震设计规范》规定，抗震支架是建筑结构中起到支撑和减震作用的重要构件。

抗震支架的设计要求严格，以确保建筑在地震发生时能够具有良好的抗震性能。

以下是该规范对抗震支架的主要要求：1. 材料要求抗震支架的材料应符合相关标准要求，一般要求具有良好的抗拉、抗压和抗剪性能。

常用的抗震支架材料包括钢材、混凝土等。

材料的选取应考虑其耐久性、可靠性和抗腐蚀性能。

2. 结构要求抗震支架的结构设计应符合建筑结构的整体抗震设计要求，考虑到支架在地震作用下可能承受的力学性能。

支架的稳定性和连接方式也需符合规范规定，确保在地震作用下不会发生失稳或脱落。

3. 安装要求抗震支架的安装应由专业人员进行，严格按照设计要求和规范施工。

支架的连接方式和固定方式应符合规范要求，确保支架安装稳固可靠。

4. 检测要求抗震支架安装完成后，需要进行相关的质量检测和验收。

检测内容包括支架的尺寸、连接方式、固定性能等方面，以确保支架符合设计要求并能够发挥其抗震作用。

5. 维护要求建筑抗震支架应定期进行维护保养，防止因外部环境或使用条件导致支架的损坏或失效。

定期检查支架的连接部位、表面状况和固定性能，及时进行修复或更换，以保证支架的正常使用和抗震性能。

综上所述，GB50981-2014《建筑抗震设计规范》对抗震支架的要求主要涵盖材料、结构、安装、检测和维护等方面，旨在确保建筑结构在地震作用下能够具有良好的抗震性能，保障人们的生命财产安全。

建筑设计者和施工方应严格按照规范要求进行设计、施工和管理，以提高建筑抗震性能，减少地震灾害造成的损失。

抗震支架抗震设计要求在建筑工程中，抗震支架是一种关键的结构构件，它的设计和安装质量直接关系到建筑物在地震发生时的抗震能力。

因此，抗震支架的设计必须符合一定的抗震设计要求，以确保建筑物在地震发生时能够安全稳固地承受震荡作用，保障人们的生命财产安全。

首先，抗震支架的设计要符合相关的国家标准和规范，如《建筑抗震设计规范》等。

这些标准和规范包含了抗震设计的基本原则、计算方法、受力性能要求等内容，是进行抗震支架设计的基础和指导。

其次，抗震支架的材料选择和连接方式也至关重要。

抗震支架一般采用高强度、具有较好延性和韧性的钢材作为主要材料，以确保其在地震作用下不易发生破坏。

同时，连接方式应采用可靠的焊接或螺栓连接，确保抗震支架与建筑结构的牢固连接。

此外，抗震支架的设计应考虑到建筑物的整体抗震性能，要与建筑结构的抗震设计方案相协调。

抗震支架的布置位置、数量和尺寸应根据建筑结构的受力情况和地震烈度等因素进行科学合理的计算和确定，以确保其在地震时可以有效承担水平荷载。

最后，在抗震支架的设计过程中，应进行充分的抗震性能验算和模拟分析，以验证设计方案的合理性和有效性。

通过仿真软件模拟地震荷载作用下的结构响应，评估抗震支架的受力性能和变形能力，及时调整设计方案，保证其满足抗震设计要求。

总之，抗震支架的设计要求严格，设计过程中要充分考虑建筑结构的整体抗震性能，不断优化设计方案，确保其能够有效发挥作用，提高建筑物的抗震能力，保障人们的生命财产安全。

希望相关从业人员在设计和施工过程中严格执行抗震设计要求，做好抗震支架的设计工作，为建筑工程的安全稳定做出贡献。

抗震支架设计范围及技术要求1、工程概况：工程名称：工程地址：建造面积：2、设计范围：A、电气工程1、设计依据〔1 依据《建造抗震设计规范》 GB50011-2022,3.7.1 〔强条非结构构件,包括建造非结构构件和建造附属机电设备, 自身与结构主体的连接应进行抗震设计；2、依据《建造机电工程抗震设计规范》 GB50981-2022,1.0.4 〔强条抗震设防烈度为 7 度及 7 度以上地区的建造机电工程必须进行抗震设计。

3、专业要求〔1 设计范围：≥DN60 的电气配管,重力≥150N/米的电缆桥架、电缆槽盒及母线槽,或者重力超过 1.8KN 的其它设备；〔2 对于重力小于 1.8KN 的设备或者吊杆长度小于 300mm 的悬吊〔38 度及以上抗震设防建造,设备与结构的连接应直接锚固于结构主体,否则应设置防滑构件,由设备厂家根据规范要求计算。

〔4 间距要求：刚性管道〔金属管道侧向抗震支吊架间距不得超过 12m,纵向抗震支吊架不得超过 24m；柔性管道〔非金属管道侧向抗震支吊架间距不得超过 6m,纵向抗震支吊架不得超过 12m。

4、设计要求〔1 对于重要电力设施应按建造设防等级提高一度设计,但在8 度以上时再也不提高；〔2 抗震支吊架初设间距应满足《建造机电工程抗震设计规范》 GB50981-2022 第 8.2.3 条要求,并满足表 8.2.3 规定；〔3 计算：水平地震力综合系数按《建造机电工程抗震设计规范》 GB50981-2022 第 8.2.4 要求计算,当计算结果不足 0.5 时取0.5,超过 0.5 按实际计算值；〔4 抗震节点布置：根据《建造机电工程抗震设计规范》GB50981-2022 第 8.3 章节要求设置。

5、抗震构件〔1 抗震组件/构件应能承受任意方向的地震作用；〔2 抗震组件/构件应为成品构件,构造形式应便于安装检验；〔3 抗震组件/构件采用热浸锌防腐,当有绝缘要求时,应采用喷塑工艺；6、力学验算〔1 抗震构件应具有稳定的力学性能,设计及验算应符合构件的应许设计值；〔2 抗震构件验算指标：承重吊杆长细比≦100；斜撑杆件长细比≦200；锚栓抗拉/抗剪荷载；抗震连接件角度/性能<应许30°-60°>；〔3 上述计算中荷载最小值为组件最大应许设计值,并满足规范S≦R。

抗震支架抗震设计要求支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下抗震支架抗震设计要求。

（1）以下设备及管道应采用抗震支吊架：重力大于1.8KN的空调机组风机。

矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道。

防排烟风管、事故通风风管及相关设备。

需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。

8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。

内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。

（2）抗震支架应和结构主体可靠连接根据项目所在地的抗震设防烈度，以地震力为主要荷载，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。

（3）组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。

（4）管道抗震支吊架不应限制管线热胀冷缩产生的位移，其设置和设计应满足相关规范规定。

（5）所有抗震支吊架应和结构主体可靠连接，当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。

（6）新建工程刚性材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为12m，纵向最大间距为24m。

（7）新建工程非金属材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为6m，纵向最大间距为12m。

3.1.3.8新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性管道上述参数减半；改建、扩建工程管道上述参数减半。

（8）新建工程刚性矩形风管侧向抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；柔性风管上述参数减半；改建、扩建工程管道上述参数减半。

（9）3.抗震支吊架厂家所生产的抗震支吊架各部件（包括槽钢、连接件、弹簧螺母）除工厂自检外，每批次产品应送国家检测机构进行力学测试，以确保结构安全。

（10）其余规格参数及实施要求应满足《建筑机电工程抗震设计规范》的相关规定。

工程抗震支架方案怎么做1.引言地震是一种自然灾害，对建筑结构的破坏性非常大。

为了保证建筑在地震发生时能够保持安全稳固，必须采取相应的抗震措施。

而工程抗震支架就是一种常用的抗震措施，本文将对工程抗震支架的设计方案进行详细介绍。

2.设计要求一个合格的工程抗震支架方案需要满足以下几个方面的设计要求：（1）抗震性能：支架在地震发生时能够有效地承受地震力，并且不发生破坏。

（2）承载能力：支架需要能够承受建筑结构在正常情况下的荷载。

（3）安装方便：支架的安装需要简便，可以在建筑结构完工后进行。

（4）经济合理：支架的成本需要控制在合理的范围内，不能过高。

3.支架材料选择在选择支架材料时，需要考虑材料的抗震性能、强度和耐久性。

一般来说，钢材是一个比较合适的选择。

钢材具有良好的强度和韧性，能够很好地抵抗地震力的作用。

此外，钢材的加工和安装比较方便，可以满足安装方便的设计要求。

在选择钢材时，需要考虑其材质、规格和配件。

4.支架结构设计支架的结构设计是一个非常关键的环节，其设计需要考虑到整体稳定性、承载能力和抗震性。

一般来说，支架的结构可以采用框架结构或者桁架结构。

框架结构支架在承受地震力时具有较好的整体稳定性，而桁架结构支架在对垂直和水平方向的地震力具有较好的抗震性能。

根据具体建筑结构的需求，在两者之间进行选择。

此外，支架中还需要设计合理的连接结构，以保证各个构件之间的连接牢固可靠。

5.支架安装方案在工程抗震支架的安装方案中，需要考虑到安装的时间、成本和安全性。

一般来说，工程抗震支架的安装一般在建筑结构完工后进行。

在进行安装时，需要保证施工人员的安全，同时需要考虑到施工人员的技术水平和经验。

此外，还需要根据具体的建筑结构和支架方案，选择合适的安装工艺和设备。

6.质量控制工程抗震支架的质量控制是确保支架性能的重要环节。

在支架的生产、加工和安装过程中，需要严格按照相关标准和规范进行操作，确保每个环节都符合质量要求。

此外，还需要进行相关的质量监督和检验工作，以保证支架的质量。

抗震支架设计要求1. 抗震支架抗震支架应与结构主体可靠连接根据项目所在地的抗震设防烈度，以此地震力为主要荷载，改由锚固件、加固吊杆、抗震连接构件以及抗震斜撑组成。

2. 下列情况需要安装抗震支架(1)重力大在1.8KN的空调机组风机。

(2)矩形截面面积大于等于0.38平方木与圆形直径大于等于0.7m的风道防排烟风管、事故通风风管以及相关设备。

(3)需要设防的室内给水、热水及消防管道大于或是等于DN65的水平管道8~9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。

(4)内径绝不小于60mm的电气配管以及重力绝不小于150N/m 的电缆梯架、电缆槽盒、母线槽。

3.安装注意事项(1)新建工程刚性材质电缆梯架、电缆托盘与电缆槽盒的抗震支吊架侧往最为大间距为12m，纵向最为大间距为24m。

(2)新建工程非金属电缆梯架、电缆托盘与电缆槽盒的抗震支架侧向最为大间距作为6m，纵向间距为12m。

(3)新建工程刚性管道侧向抗震支撑最为大设计间距12m，纵向抗震支撑最为大设计间距24m;柔性管道与改建、扩建工程管道参数作为刚性管道的一般。

(4)抗震支架厂家生产的抗震支架各部件除了工厂自检之外，没批次产品应送国家检测机构进行力学测试，以此确保结构安全。

(5)其他参数以及实施要求应满足国家响应规范。

没有规矩绝不成方圆，借以更进一步保障人民的住房安全，加强对于抗震支架的质量控制，我国对于抗震支架做了一些越来越详细的规范，上面我们来了解一下吧!抗震支架适用范围作为整个项目机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装;成品支架只适用在整个地下室机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装。

1.对位于抗震支架设防烈度作为6的地区除了甲类建筑之外的机电工程设施，可绝不作抗震计算。

2.机电设备绝不应设置于可能导致其使用功能发生障碍等二次灾害的部位;对有隔振装置的设备，应注意其强烈振动对连接件的影响，并且防止设备与建筑结构发生谐振现象。

抗震支架设计规范目的本文档旨在规范抗震支架的设计，确保其具备良好的抗震性能，提高建筑物在地震中的安全性能。

设计要求抗震支架设计应满足以下要求：1. 结构可靠性：抗震支架的设计应考虑结构可靠性，确保在地震情况下能够承受合理的荷载和变形。

2. 材料选择：抗震支架所使用的材料应符合相关国家或行业标准，具有良好的强度和韧性。

3. 尺寸设计：抗震支架的尺寸应根据建筑物的结构特点和荷载要求进行合理设计，确保其稳定性和安全性。

4. 连接方式：抗震支架的连接方式应具备良好的抗震性能，能够有效传递荷载和抵抗地震力。

5. 安装施工：抗震支架的安装施工应符合相关的规范和要求，确保施工质量和稳定性。

6. 检测与评估：抗震支架应定期进行检测和评估，确保其性能良好并及时发现可能存在的问题。

设计流程抗震支架设计的流程如下：1. 收集设计信息：收集建筑物的结构信息、荷载信息、地震活动信息等。

2. 进行结构分析：根据收集到的信息进行结构分析，确定抗震支架的位置和布置方式。

3. 选择材料：根据设计荷载和结构分析结果，选择合适的材料用于抗震支架的制作。

4. 设计尺寸：根据结构分析结果和材料性能，确定抗震支架的尺寸和截面形状。

5. 进行连接设计：设计抗震支架的连接方式，确保连接件具备足够的强度和抗震性能。

6. 编制施工图纸：根据设计结果编制抗震支架的施工图纸，包括详细的尺寸和连接要求。

7. 进行施工：按照施工图纸进行抗震支架的制作和安装。

8. 进行检测与评估：定期对抗震支架进行检测和评估，确保其性能和安全性。

参考标准抗震支架设计应参考以下相关的标准和规范：- 《建筑抗震设计规范》- 《建筑结构抗震设防规范》- 《建筑抗震支架材料技术规定》- 《建筑抗震支架施工及验收规范》结论抗震支架设计是确保建筑物在地震中具备良好抗震性能的重要组成部分。

合理的设计和施工将提高建筑物的安全性能。

在设计过程中，需严格遵循相关的标准和规范，并根据具体情况进行结构分析和材料选择。

抗震支架设计要求1. 抗震支架抗震支架应与结构主体可靠连接根据项目所在地的抗震设防烈度，以此地震力为主要荷载，改由锚固件、加固吊杆、抗震连接构件以及抗震斜撑组成。

2. 下列情况需要安装抗震支架(1)重力大在1.8KN的空调机组风机。

(2)矩形截面面积大于等于0.38平方木与圆形直径大于等于0.7m的风道防排烟风管、事故通风风管以及相关设备。

(3)需要设防的室内给水、热水及消防管道大于或是等于DN65的水平管道8~9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。

(4)内径绝不小于60mm的电气配管以及重力绝不小于150N/m 的电缆梯架、电缆槽盒、母线槽。

3.安装注意事项(1)新建工程刚性材质电缆梯架、电缆托盘与电缆槽盒的抗震支吊架侧往最为大间距为12m，纵向最为大间距为24m。

(2)新建工程非金属电缆梯架、电缆托盘与电缆槽盒的抗震支架侧向最为大间距作为6m，纵向间距为12m。

(3)新建工程刚性管道侧向抗震支撑最为大设计间距12m，纵向抗震支撑最为大设计间距24m;柔性管道与改建、扩建工程管道参数作为刚性管道的一般。

(4)抗震支架厂家生产的抗震支架各部件除了工厂自检之外，没批次产品应送国家检测机构进行力学测试，以此确保结构安全。

(5)其他参数以及实施要求应满足国家响应规范。

没有规矩绝不成方圆，借以更进一步保障人民的住房安全，加强对于抗震支架的质量控制，我国对于抗震支架做了一些越来越详细的规范，上面我们来了解一下吧!抗震支架适用范围作为整个项目机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装;成品支架只适用在整个地下室机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装。

1.对位于抗震支架设防烈度作为6的地区除了甲类建筑之外的机电工程设施，可绝不作抗震计算。

2.机电设备绝不应设置于可能导致其使用功能发生障碍等二次灾害的部位;对有隔振装置的设备，应注意其强烈振动对连接件的影响，并且防止设备与建筑结构发生谐振现象。

抗震支架抗震设计要求之五兆芳芳创作支架对于我们来说其实不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下抗震支架抗震设计要求.（1）以下设备及管道应采取抗震支吊架：重力大于 1.8KN的空调机组风机. 矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道. 防排烟风管、事故通风风管及相关设备. 需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道. 8度、9度地区的高层修建的给水、排水立管直线长度大于50m时，宜采取抗震措施，直线长度大于100m时，应采纳抗震措施. 内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽.（2）抗震支架应和结构主体可靠连接按照项目所在地的抗震设防烈度，以地震力为主要荷载，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成.（3）组成抗震支吊架的所有构件应采取成品构件，连接紧固件的机关应便于装置.（4）管道抗震支吊架不该限制管线热胀冷缩产生的位移，其设置和设计应满足相关标准规则.（5）所有抗震支吊架应和结构主体可靠连接，当管道穿越修建沉降缝时应考虑不均匀沉降的影响.（6）新建工程刚性材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为12m，纵向最大间距为24m.（7）新建工程非金属材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为6m，纵向最大间距为12m.3.1.3.8新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性管道上述参数减半；改建、扩建工程管道上述参数减半.（8）新建工程刚性矩形风管侧向抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；柔性风管上述参数减半；改建、扩建工程管道上述参数减半.（9）3.抗震支吊架厂家所生产的抗震支吊架各部件（包含槽钢、连接件、弹簧螺母）除工场自检外，每批次产品应送国度检测机构进行力学测试，以确保结构平安.（10）其余规格参数及实施要求应满足《修建电机工程抗震设计标准》的相关规则.（11）质量包管要求（12）施工人员资质要求A) 所有管道装配人员和设备装置人员均应具有在行业中至少三年以上有关的任务经验. B) 所有供本工程使用的管道和配件均应合适标书内技巧规格说明书要求的尺度. C) 所有烧焊技工必须具备由有关政府机关签发的有效上岗施工证书.（13）成品支架及抗震支架供给商职责供给方需对整个管线支架系统进行设计，对综合支吊架受力情况及材质选型进行详细计较，提供力学计较书，并提供设计图纸供甲方指定的设计院审核.对设计院有意见的，供给商须按设计院意见进行修改直至设计院批准为止. 按照甲方扶植工程进度按时供货，不得影响工程进度；供给商应提供完整的《成品支架装置技巧手册》、《成品支架装置使用指南》、《成品支架荷载计较书》、《成品支架现场装置指导手册》等一整套资料，以包管产品的平安与提供优质的办事. 供给商在整个支架及管线装置进程需派技巧人员提供驻现场培训工人及技巧指导办事.（14）资料呈审供货方应提交管道支架和固定支撑详图供审批. 供货及施工方应提交管道试验和清洁凈化程序供审批. 施工方应在试验和投入运行之后须提交完整的试验陈述.这些年来支架没有收到应有的重视，究其原因仍是支架存在良多问题，我们需要对支架现阶段发明的各类由于各方面导致的缺乏，想方法来进行改良和优化，并且还要在本行业的根本上进行更新.本文章来自于南通正道，未经允许，请勿转载.。

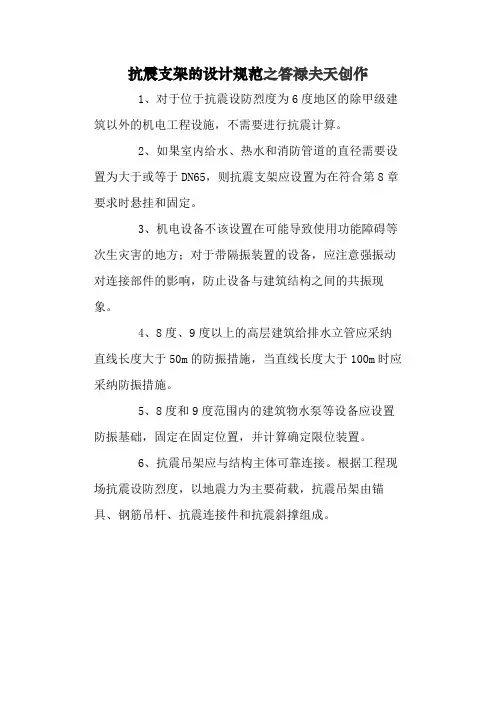

抗震支架的设计规范之答禄夫天创作
1、对于位于抗震设防烈度为6度地区的除甲级建筑以外的机电工程设施，不需要进行抗震计算。

2、如果室内给水、热水和消防管道的直径需要设置为大于或等于DN65，则抗震支架应设置为在符合第8章要求时悬挂和固定。

3、机电设备不该设置在可能导致使用功能障碍等次生灾害的地方；对于带隔振装置的设备，应注意强振动对连接部件的影响，防止设备与建筑结构之间的共振现象。

4、8度、9度以上的高层建筑给排水立管应采纳直线长度大于50m的防振措施，当直线长度大于100m时应采纳防振措施。

5、8度和9度范围内的建筑物水泵等设备应设置防振基础，固定在固定位置，并计算确定限位装置。

6、抗震吊架应与结构主体可靠连接。

根据工程现场抗震设防烈度，以地震力为主要荷载，抗震吊架由锚具、钢筋吊杆、抗震连接件和抗震斜撑组成。
