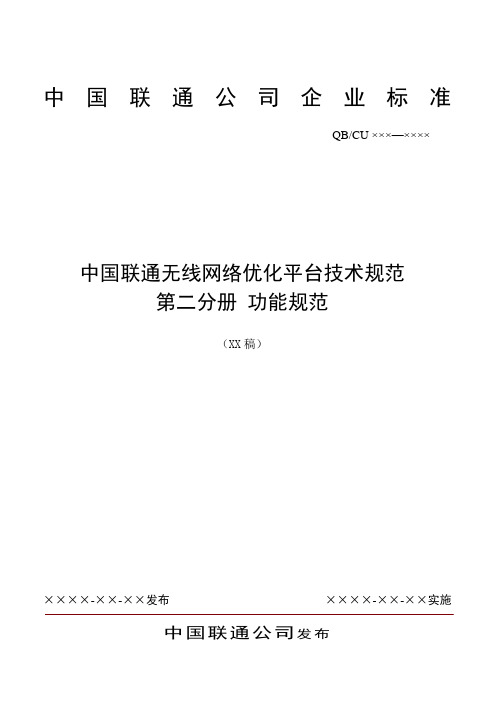

中国联通公司企业标准QB/CU ×××—××××中国联通无线网络优化平台技术规范第二分册功能规范（XX稿）××××-××-××发布××××-××-××实施中国联通公司发布目录前言 (VIVI)1范围 (77)2系统功能要求 (77)2.1数据管理 (77)2.1.1 基础数据管理 (77)2.1.1.1 基站基础数据管理 (77)2.1.1.2 基础数据修改变化记录 (88)2.1.1.3 基础数据变化分析 (99)2.1.2 性能数据管理 (1010)2.1.2.1 性能数据解析存储 (1010)2.1.2.2 模板查询 (1010)2.1.2.3 自定义查询 (1111)2.1.2.4 历史数据记忆切片 (1212)2.1.3 参数数据管理 (1313)2.1.3.1 配置参数解析和查询 (1313)2.1.3.2 参数数据统计管理 (1515)2.1.3.3 配置、参数变化分析 (1616)2.1.3.4 邻区关系核查(跨厂家) (1616)2.1.3.5 邻区定义核查（跨厂家） (1818)2.1.3.6 邻小区同频核查(GSM) (1919)2.1.3.7 共站同邻频小区核查（GSM）............. 错误!未定义书签。
错误!未定义书签。
2.1.3.8 同频、同BSIC 分析(GSM) ................ 错误!未定义书签。
错误!未定义书签。
2.1.3.9 邻区数据制作(GSM) ..................... 错误!未定义书签。
错误!未定义书签。
2.1.4 其他文件、资料和数据.................... 错误!未定义书签。
6-中国联通LTE无线网络优化指导书-切换及互操作优化指导手册背景随着移动通信网络的不断发展，无线网络优化逐渐成为一个重要的话题。
无线网络优化可以提高网络质量，增强用户体验，提升运营商的竞争力。
在中国，中国联通是一家领先的运营商，拥有广泛的LTE无线网络覆盖，为消费者提供快速的无线网络连接。
在这篇文章中，我们将介绍中国联通LTE无线网络的切换及互操作优化指导手册，帮助运营商和网络工程师提高无线网络质量。
指导手册1. 切换优化切换是指移动终端从一个基站切换到另一个基站的过程。
切换的成功与否直接影响用户的感知和网络的质量。
因此，切换优化是无线网络优化的重要方面。
切换成功率是切换优化的核心指标之一，其计算公式如下：切换成功率 = (成功切换次数 / 总切换次数) × 100%切换成功率高是优化的目标，下面介绍一些切换优化的方法：•尽量将用户保留在原基站，避免无谓的切换。
•增加小区边界覆盖，避免因为覆盖边界导致的切换。
•建立重叠覆盖区域，可以使得移动终端在切换时有更多的选择。
•根据业务类型设置不同的基站参数，例如VoLTE业务可以设置更低的切换门限等。
•针对特定的基站和小区设置特殊的切换参数，使得切换更加灵活和高效。
•定期检查切换失败的原因，并进行相应的调整和优化。
2. 互操作优化互操作性是不同运营商的无线网络之间互相连接和通信的能力。
在LTE网络中，互操作优化有以下几个重点：•实现与其他运营商的互联互通。
•优化与其他运营商之间的承载、切换和信令协商等方面的效率。
•保证用户在不同运营商的网络之间进行切换时的顺畅和高效。
•根据互联互通的需求，调整特定的网络参数。
3. 额外的优化措施除了以上的切换和互操作优化，还可以采取以下的额外措施来提高网络质量：•提高基站的数量和密度，增强网络覆盖。
•优化配置管理，保证基站和小区的稳定性。
•采用多种技术和手段，如MIMO、微重叠、小区间干扰协调等，提高网络的容量和可靠性。
联通UL2100互操作优化指导书（初稿）目录1. 前言 (1)2. 频率规划建议 (2)3. 互操作方案 (3)3.1 UL2100宏站与室分场景设置说明 (3)3.2 空闲态优化策略 (3)3.3 PS连接态优化策略 (4)3.4 CSFB优化策略 (5)3.5 参数配置策略 (6)3.5.1 空闲态参数配置策略 (6)3.5.2 连接态参数配置策略 (7)4. 附录 (8)4.1 华为UL2100互操作优化指导书 (8)4.2 中兴UL2100互操作优化指导书 (8)1.前言2016年上半年，广东联通对原U2100站点升级开通L2100，通过UL2100 S DR 方式实现快速建网，以进一步扩大LTE网络覆盖。
为规范UL2100频率使用及互操作参数设置，特制订本指导书作为相关优化工作的指引和参考。
该版本为初稿，后续将结合现场测试验证情况进行完善。
2.频率规划建议频率规划建议的总体原则为规范频点使用、减少异频切换（包括U小区间和L小区间的异频切换）。
目前U2100网络10713频点是作为第1载波使用，10688作为第2载波，10663作为第3载波，在对现网性能影响最少且频点配置改动最少的两个前提下，对于UL2100升级改造，一般情况下不应改变U2100现网频点配置原则。
在L2100带宽配置为10/15/20MHz的情况下，L2100中心频点（下行）统一为2155MHz，以统一参数管理、减少异频切换。
对于4载波连片区域，建议慎重考虑部署UL2100，如确有需求，建议考虑统一将U2100的4载波减配至3载波，同时加快3G业务往4G网络迁移。
对于特殊场景需要或者由于RRU工作频宽不支持等原因，可根据实际情况来设置频率及带宽。
图2-1 UL2100频率规划建议3.互操作方案3.1UL2100宏站与室分场景设置说明因为宏站和室分使用相同的频点，基于L2100和L1800覆盖互补的原则，方便室内外协同优化，UL2100宏站场景和室分场景采用相同的互操作策略。
中国联通网络优化工程技术标准书一、人员配置1.1人员配备厂家需为本工程配备熟识网优工作、经历丰富的网优人员，并且明确人员数量、工作职责分工，以及为该工程预料工作时间，同时供应当人员工作简历。
人员至少应包括：工程经理、系统分析工程师、射频优化工程师、无线测试工程师、基站工程师等。
具体人员请按如下清单供应。
工作过程中如需聘请第三方队伍，应同时明确第三方队伍的数量和人员构成，且第三方网优队伍资格须得到当地分公司认可，具体资格认证方法由分公司制定。
具体人员配备标准由厂家与分公司协商确定，但至少满足在全面优化期间原那么上每300个基站〔指扩容前站数，缺乏300个按300个计〕或每新增100个基站〔缺乏100个按100个计〕至少配备一个优化小组，每个优化小组至少包括1名系统分析工程师、1名射频优化工程师、1名无线测试工程师、1名基站工程师。
〔各分公司可依据本地实地状况对人员队伍的配备提出进一步细化要求〕1.2工作职责➢工程经理职责：〔1〕负责全部工程工程管理、协调和限制，制定一个全面、完善、切实可行的工作打算，审核各小组工作进度和完成质量状况，指导各小组开展工作。
〔2〕配置和协调内外人力、软件、硬件等资源。
催促工程组成员安既定打算和目标完成工程目标。
➢系统分析工程师工作职责〔1〕负责分析各种测试和性能统计数据，特殊是要能够利用MR〔测量报告〕进展网络评估，依据网络评估结果，找出网络存在的突出问题，提出整体优化建议书和实施方案；〔2〕负责确定全网频率规划方案，重点解决同频干扰问题，降低邻频干扰问题；〔3〕负责网络系统参数的分析，提出对系统参数的修改方案；〔4〕负责对系统容量、负荷等进展核算，提交优化方案；〔5〕负责跟踪系统性能无线侧优化实施的效果；〔6〕负责制定无线网络优化工作的具体工作流程和技术标准。
➢射频优化工程师职责〔1〕负责对采集数据进展分析，提出对现场测试发觉问题的解决方案；〔2〕能够利用相关工具采集MR〔测量报告〕并进展初步分析；〔3〕负责投诉的现场测试、分析并提出射频方面的解决方案；〔4〕负责对外部干扰问题进展定位并供应解决方案；〔5〕负责验证DT测试、CQT测试和投诉处理优化方案的实施效果。
中国联通公司企业标准中国联通OSS-GSM/WCDMA网络优化及业务分析系统无线网络优化子系统技术规范路测数据要求分册China Unicom OSS-GSM/WCDMA Network Optimization & Service AnalysisSystem Technical SpecificationWireless Network Optimization Subsystem Drive Test Data Requirement Part（V1.0）中国联通公司发布目次目次 (I)前言 (II)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (1)4 通用文件格式 (1)4.1 基本结构 (1)4.2 关键字 (2)4.3 命令行 (2)4.4 可选参数和参数无效值处理方式 (3)4.5 关于时间戳的使用说明 (4)4.6 数据类型定义 (4)4.7 其它说明 (4)5 路测数据接口 (4)5.1 公共信息 (4)5.2 GPS信息 (4)5.3 服务状态信息 (5)5.4 服务小区参数 (5)5.5 RACH参数 (5)5.6 PRACH参数 (6)5.7 下行测量信息 (6)5.8 导频测量信息 (6)5.9 专用模式下的无线链路信息 (7)5.10 上行RLC统计信息 (8)5.11 下行RLC统计信息 (8)5.12 HSDPA配置信息 (9)5.13 HSDPA的Qos信息 (9)5.14 HSUPA数据业务信息 (10)5.15 语音MOS信息 (11)5.16 视频MOS信息 (11)5.17 层3信令消息 (12)前言网络优化工作是运营商网络运维工作的重要环节。
由于城市化建设的不断推进，移动通信网络环境并非一成不变，同时随着运营商各种业务的开展，对网络的业务能力不断提出更高要求，因此，为了追求最大的用户容量和最优的通信质量，网络调整和优化是必然的过程。
随着中国联通WCDMA网络在全国范围铺设和正式商用，中国联通移动通信网络形成GSM和WCDMA的融合架构，需要在保证GSM 网络长期稳定运行的同时，提升WCDMA网络质量，提高资源利用的水平，提高用户满意度和业务感知度，这是保持企业的核心竞争力的重要组成部分。
内部资料注意保存中国联通LTE无线网络优化指导书第6分册：切换及互操作优化指导手册中国联通运行维护部中国联通网络技术研究院2013年12月目录1 概述 (5)2 LTE切换原理 (5)2.1 频内切换 (6)2.1.1 eNodeB内切换 (6)2.1.2 基于X2接口的切换 (7)2.1.3 基于S1接口的切换 (10)2.2 频间切换 (12)3 LTE互操作原理 (12)3.1 空闲态互操作原理 (12)3.1.1 LTE到2G/3G小区重选 (12)3.1.2 3G到LTE小区重选 (17)3.1.3 2G到LTE小区重选 (19)3.2 连接态PS业务互操作原理 (21)3.2.1 LTE到3G的切换 (21)3.2.2 LTE到2G的切换 (25)3.2.3 3G到LTE的切换 (27)3.2.4 2G到LTE的切换 (31)3.2.5 LTE到2G/3G的重定向 (33)3.2.6 2G/3G到LTE的重定向 (36)3.3 CSFB语音业务互操作原理 (37)3.3.1 CSFB的技术原理 (37)3.3.2 CSFB的信令流程 (39)4 GUL互操作总体推荐策略 (43)4.1 空闲态 (44)4.2 PS连接态 (44)4.3 CSFB语音业务 (45)4.4 邻区配置原则 (46)5 LTE切换问题优化方法及流程 (47)5.1 LTE主要切换问题 (47)5.1.1 邻区配置 (47)5.1.2 参数设置 (47)5.1.3 无线环境引起的切换异常 (47)5.2 LTE切换问题优化流程 (47)5.3 LTE切换相关参数分析 (49)5.3.1 A3事件触发偏置因子 (49)5.3.2 A3事件触发迟滞因子 (49)5.3.3 A3事件触发偏置因子小区分量 (50)5.3.4 A3事件触发持续时间 (51)5.3.5 A3事件触发类型 (52)5.3.6 A1事件基于RSRP主触发门限 (52)5.3.7 A2事件基于RSRP主触发门限 (53)5.3.8 A4事件基于RSRP主触发门限 (54)5.3.9 A5事件基于RSRP触发门限1 (54)5.3.10 A5事件基于RSRP触发门限2 (55)6 LTE互操作问题优化方法及流程 (56)6.1 LTE互操作主要问题 (56)6.1.1 邻区配置 (56)6.1.2 参数设置 (56)6.1.3 无线环境引起的互操作问题 (56)6.2 LTE互操作问题优化流程 (57)6.3 LTE互操作相关参数分析 (57)6.3.1 最小接收电平 (58)6.3.2 高优先级重选门限 (58)6.3.3 低优先级邻小区重选门限 (59)6.3.4 低优先级服务小区重选门限 (59)6.3.5 小区重选优先级 (60)6.3.6 CSFB优先级 (61)6.3.7 B2事件基于RSCP触发门限2（3G） (61)6.3.8 B2事件基于RSRP触发门限1 (62)6.3.9 B2事件基于接收电平触发门限2（2G） (63)前言本优化指导手册是中国联通LTE无线网络优化指导书系列文档之一，该系列文档的结构和名称如下：（1）中国联通LTE无线网络优化指导书第1分册：LTE无线网络优化指导原则（2）中国联通LTE无线网络优化指导书第2分册：工程优化指导手册（3）中国联通LTE无线网络优化指导书第3分册：LTE无线网络优化测试方案及验收指标（4）中国联通LTE无线网络优化指导书第4分册：覆盖优化指导手册（5）中国联通LTE无线网络优化指导书第5分册：干扰优化指导手册（6）中国联通LTE无线网络优化指导书第6分册：切换及互操作优化指导手册（7）中国联通LTE无线网络优化指导书第7分册：室内外协同优化指导手册（8）中国联通LTE无线网络优化指导书第8分册：开局参数设置及优化指导手册1 概述本文主要从移动管理性出发，针对LTE 的同频异频切换，及异系统的小区重选、重定向、切换进行分析，为中国联通LTE 网络的切换、互操作优化提供方法与指导。
广州联通LTE项目互操作技术建议指导书华为技术有限公司版权所有侵权必究目录1绪论 (4)2互操作基本原理 (4)2.1小区重选 (4)2.2小区重定向 (5)2.3L2U的PSHO (6)2.4CSFB (6)3互操作总体策略 (7)3.1联通GUL网络信息 (7)3.1.1GUL频段覆盖状态 (7)3.1.2联通网络场景描述 (8)3.2各种策略的对比 (8)3.3互操作整体策略 (10)3.3.1空闲态策略 (10)3.3.2连接态策略 (12)3.3.3CSFB策略 (12)3.3.4T/F协同策略 (14)3.3.5特殊场景策略 (16)3.3.6互操作策略的演进 (18)3.3.7互操作各网元支持的特性和功能 (18)4互操作参数配置 (20)4.1网络优先级参数 (20)4.2互操作门限参数配置 (20)4.2.1空闲态门限配置 (20)4.2.2连接态及CSFB门限配置 (21)4.3空闲态参数配置 (22)4.3.1LTE配置到GU重选 (22)4.3.2UMTS配置到LTE重选 (22)4.3.3GSM配置到LTE重选 (22)4.4连接态参数配置 (23)4.5CSFB参数配置 (23)4.5.1LTE侧配置 (23)4.5.2UMTS侧Fast Return配置 (23)5互操作评估建议 (23)5.1基于测试的评估 (23)5.1.1PS (23)5.1.2CSFB (24)5.2基于OSS评估 (25)5.2.1PS连接态 (25)5.2.2CSFB (26)6相关操作、配置经验 (28)7附件 (29)1绪论目前，GERAN和UTRAN网络运营商都选择采用LTE网络作为下一代演进的网络，LTE网络的部署是一个渐进的过程，会存在LTE网络覆盖不全的问题，运营商GERAN、UTRAN网络和LTE网络将面临长期共存。
由于建网初期尚未建立PS的语音承载，从而需要利用现网的制式来实现语音呼叫。
广东联通 UL2100 互操作优化指导书（初稿）
目录
1.前言 (1)
2.频率规划建议 (1)
3.互操作方案 (2)
3.1UL2100 宏站与室分场景设置说明 (2)
3.2空闲态优化策略 (3)
3.3PS连接态优化策略 (4)
3.4CSFB优化策略 (5)
3.5参数配置策略 (6)
3.5.1空闲态参数配置策略 (6)
3.5.2连接态参数配置策略 (7)
4.附录 (8)
4.1华为 UL2100 互操作优化指导书 (8)
4.2中兴 UL2100 互操作优化指导书 (8)
1.前言
2016 年上半年，广东联通对原 U2100站点升级开通 L2100，通过 UL2100SDR 方式实现快速建网，以进一步扩大LTE 网络覆盖。
为规范UL2100频率使用及互操作参数设置，特制订本指导书作为相关优化工作的指引和参考。
该版本为初稿，后续将结合现场测试验证情况进行完善。
2.频率规划建议
频率规划建议的总体原则为规范频点使用、减少异频切换（包括 U小区间和
L小区间的异频切换）。
目前 U2100网络 10713 频点是作为第 1 载波使用，10688 作为第 2 载波，10663作为第 3 载波，在对现网性能影响最少且频点配置改动最少的两个前提下，对于 UL2100升级改造，一般情况下不应改变U2100现网频点配置原则。
在L2100 带宽配置为 10/15/20MHz 的情况下， L2100 中心频点（下行）统一为 2155MHz，以统一参数管理、减少异频切换。
对于 4 载波连片区域，建议慎重考虑部署 UL2100，如确有需求，建议考虑统一将 U2100的 4 载波减配至 3 载波，同时加快 3G业务往 4G网络迁移。
对于特殊场景需要或者由于RRU工作频宽不支持等原因，可根据实际情况来设置频率及带宽。
图 2-1UL2100频率规划建议
3.互操作方案
3.1 UL2100 宏站与室分场景设置说明
因为宏站和室分使用相同的频点，基于L2100和L1800覆盖互补的原则，方
便室内外协同优化， UL2100宏站场景和室分场景采用相同的互操作策略。
3.2空闲态优化策略
LTE到 3G 小区重选， 3G 小区的频点和重选参数等信息在系统消息SIB6 中广播。
从 3G 到 LTE 的小区重选， LTE 的频点信息和重选相关参数通过系统消息SIB19 广播。
原有 L1800 和 U2100共存的策略如下， L1800 的小区重选优先级设置为 6，
U2100的 F1 重选优先级为 4，空闲态在 LTE不能连续覆盖时重选到 3G网络。
图 3-1引入L2100前的空闲态优化策略
引入 UL2100后，新的策略建议为： L1800 的小区重选优先级设置为6，L2100的小区重选优先级设置为6，U2100的 F1 重选优先级为 4。
L1800 和 L2100 覆盖互补，当二者都不能连续覆盖时，重选到3G网络。
图 3-2引入L2100后的空闲态优化策略
3.3PS 连接态优化策略
原有 L1800和 U2100共存的策略如下，L1800 的小区连接态优先级设置为 6，U2100的 F1 连接态优先级为 4，在 LTE 不能连续覆盖时重定向到 3G网络。
图 3-3引入L2100前的连接态优化策略
引入 UL2100后，新的策略建议为： L1800 和 L2100 之间互配邻区，采用LTE 系统内异频切换， L1800 和 L2100 覆盖互补，当二者都不能连续覆盖时，重定向到 3G网络。
目前的重定向UE进入 3G 网，在 RAB建立阶段回自动进行负荷均衡，即在
F1 开始 RRC连接，然后自动在低负荷载波建立PS RAB。
图 3-4引入L2100后的连接态优化策略
3.4CSFB 优化策略
LTECSFB回落策略不变，优先回落到 U2100的 F1 载波；从 3G快速返回 LTE 的策略，建议非 UL2100站点优先快速返回 L1800 网络， UL2100站点优先快速返回L2100 网络。
图3-5 引入 UL2100后的 CSFB回落及返回策略
3.5参数配置策略
3.5.1空闲态参数配置策略
LTE到 3G空闲态重选策略
L1800 的小区重选优先级设置为6，L2100 的小区重选优先级设置为6，
U2100的 F1 重选优先级为 4；
基于低优先级重选准则， LTE 信号低于门限空闲态下接收到的 LTE 信号低
于门限 sNonIntraSearch 时启动异系统测量，建议值为 -108dbm；基于同
优先级 LTE信号低于门限 sNonIntraSearch 时启动异系统测量，建议值为 -
108dbm；
LTE 低于门限参数 threshServingLow （ -116dbm）， 3G 邻小区高于
threshXLow（ -105dbm）触发重选。
L2100 和 L1800 空闲态重选策略
L1800 的小区重选优先级设置为6，L2100 的小区重选优先级设置为6，
执行同优先级重选准则；
基于同优先级 LTE信号低于门限 sNonIntraSearch 时启动异系统测量，建
议值为 -108dbm；
若邻小区 Rn 大于服务小区 Rs 4dB 后触发重选；
表 3-1空闲态相关参数配置列表
Node MO参数推荐值真实值内容RNC EutranFreqRelation qRxLevMin-128-128
RNC EutranFreqRelation threshHigh16-112低到高重选门限RNC EutranFreqRelation cellReselectionPriority6FDD： 6FDD： 6
eNB EUtranCellFDD qRxLevMin-128-128
eNB EUtranCellFDD threshServingLow12-116dBm异系统重选门限 L eNB SIB3QHyst44
eNB SIB3sNonIntraSearch20-108 dBm异系统测量门限eNB UtranFreqRelation threshXLow10-105 dBm异系统重选门限W eNB UtranFreqRelation cellReselectionPriority4|34|3F1： 4 Fn： 3 eNB EUtranFreqRelation qRxLevMin-128-128
eNB UtranFreqRelation qRxLevMin-115-115
3.5.2连接态参数配置策略
LTE到 3G连接态互操作策略
连接状态下 LTE到 3G基于重定向的进行互操作；
LTE信号低于门限 a2ThresholdRsrpPrim （-108dbm）时触发 A2 事件，UE
对异频或异系统频点进行测量，测量频点优先级由
参数connectedModeMobilityPrio 配置 L1800：6，L2100： 6， U2100 F1：
4；满足 3G 的 B2 事件门限 b2Threshold1Rsrp （ -116dbm ）和
b2Threshold2Rsrp （ -110dbm）时向 3G重定向；
L2100 和 L1800 连接态互操作策略
连接状态下 L1800 与 L2100 配置异频切换策略， L200 与 L1800 异频切换
参数配置策略采用A2+A5的事件组合；
L1800 和 L2100 互配邻区；
LTE信号低于门限 a2ThresholdRsrpPrim （-108dbm）时触发 A2 事件，UE
对异频频点进行测量，connectedModeMobilityPrio配置L1800： 6
L2100： 6；
满足异频切换的A5 件门限a5Threshold1Rsrp （ -110dbm ）和
a5Threshold2Rsrp （ -106dbm）时向异频小区切换；
表 3-2连接态相关参数配置列表
Node MO参数推荐值真实值eNB EUtranFreqRelation connectedModeMobilityPrio6FDD:6 eNB UeMeasControl ueMeasurementsActive1TRUE eNB UtranFreqRelation connectedModeMobilityPrio4|34|3 eNB ReportConfigA1Prim a1ThresholdRsrpPrim-105A1 -105dBm
eNB ReportConfigEUtraBadCovPrim a2ThresholdRsrpPrim-108A2 -108dBm eNB ReportConfigB2Utra b2Threshold1Rsrp-116B2L:-116 dBm eNB ReportConfigB2Utra b2Threshold2RscpUtra-110B2W:-110 dBm eNB ReportConfigA5a5Threshold1Rsrp-110-110 eNB ReportConfigA5a5Threshold2Rsrp-106-106 eNB EUtranFreqRelation mobilityAction11
4.附录
华为和中兴设备区的互操作优化方案在上述大体原则的基础上，具体设置
可参考厂家各自的指导书。
4.1华为UL2100互操作优化指导书
华为UL2100互操作
优化指导书 .docx
4.2中兴UL2100互操作优化指导书
中兴UL2100互操作
优化指导书 .docx。
