关于风机吊物孔及塔筒门技改的相关说明

风电场风机吊装技术探讨摘要：风能作为一种极具商业价值的清洁绿色能源，被世界上诸多国家研究和广泛应用。

而作为风电场施工过程中的关键点的风机吊装技术，在保障安全的前提下，如何对其进行分析、控制，以达到不断完善优化施工方案，提高吊装工作的施工效率，使其效率发挥到最大成为一种研究趋势。

关键词：风电场；风机吊装；技术要点一、风电场风机吊装的特点风力发电机安装包含埋件、塔吊，机舱、叶轮组合与电气部件等的安装与吊装。

一般主力吊机采用400T履带吊或汽车吊，用50-260t汽车吊辅助吊机。

而电气部件的安装主要包含安装盘柜、敷设电缆，随着风机选址场地的变化，加大了风机设备的安装难度风电设备安装高度大（安装高度超过110m），尺寸大（直径达120m以上）、高质量（单体质量超过90t），工作环境特殊（风力大，地形复杂）等的特点，因此需要特殊的安装方案和设备，以满足特殊作业要求。

除了以上所确定的特点，风电场安装要在很大范围内进行移动施工，因此对风电安装施工提出了更加便捷、快速，可实时转场等要求。

从风力发电设备安装的特点和要求，由此可以看到，选择风电起重设备，确定施工技术方案时主要由地理环境，道路条件及设备参数等因素影响。

其施工方案和设备必须满足大容量、抗风能力强、现场适应性好、易于转场及效率高等需求。

二、风电场风机吊装技术现状1.大型履带式起重机为主，小型汽车起重机辅助。

起重能力强的大型履带式起重机，现场适应性好、效率高等，尤其是可以负荷运行，能够满足风机叶轮和机舱对接安装的需求，在传统方案中往往被用来作为选择风电设备安装装置，用于吊装机舱、塔吊及叶片等大部件。

在现场道路宽敞时，使用该程序可以充分发挥起重机的优势;但如果在狭窄的道路上，路上，环境恶劣，应用该方案，从一台风机到另一台风机需要反复拆卸与重新安装的履带式起重机，影响施工进度，增加了成本。

同时，由于履带式起重机的抗风性能(特别是抗侧风能力不强)，现场风力较大时，必须按照规定停止作业，难以确保吊装作业的连贯性(一般机型要求上段塔架与机舱尽可能在同一时间完成安装)，安装的进度和质量有很大影响;风电场安装需要频繁转场，缺乏专用转场协助设备时，仅仅依靠履带来维持，效率不高，履带磨损快，同时大型履带式起重机的购置、维修与运输等成本高，导致安装成本高，因此，重影响到该方案的经济效益2.大型汽车起重机为主，辅以小型汽车起重机。

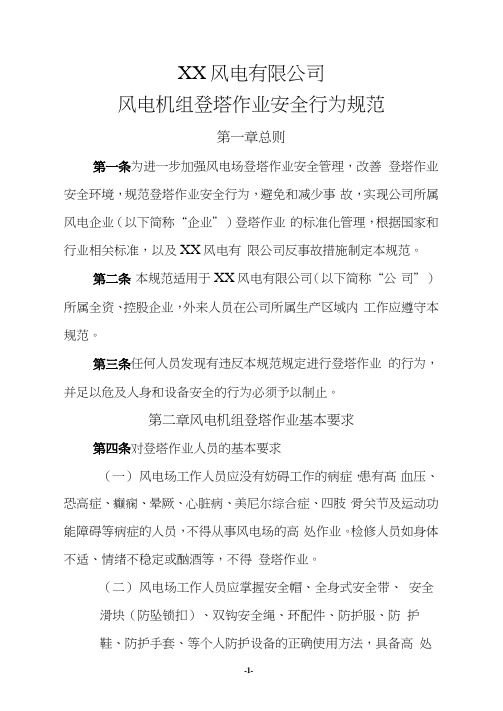

XX风电有限公司风电机组登塔作业安全行为规范第一章总则第一条为进一步加强风电场登塔作业安全管理，改善登塔作业安全环境，规范登塔作业安全行为，避免和减少事故，实现公司所属风电企业（以下简称“企业”）登塔作业的标准化管理，根据国家和行业相关标准，以及XX风电有限公司反事故措施制定本规范。

第二条本规范适用于XX风电有限公司（以下简称“公司”）所属全资、控股企业，外来人员在公司所属生产区域内工作应遵守本规范。

第三条任何人员发现有违反本规范规定进行登塔作业的行为，并足以危及人身和设备安全的行为必须予以制止。

第二章风电机组登塔作业基本要求第四条对登塔作业人员的基本要求（一）风电场工作人员应没有妨碍工作的病症，患有髙血压、恐高症、癫痫、晕厥、心脏病、美尼尔综合症、四肢骨关节及运动功能障碍等病症的人员，不得从事风电场的高处作业。

检修人员如身体不适、情绪不稳定或酗酒等，不得登塔作业。

（二）风电场工作人员应掌握安全帽、全身式安全带、安全滑块（防坠锁扣）、双钩安全绳、环配件、防护服、防护鞋、防护手套、等个人防护设备的正确使用方法，具备高处作业、高空逃生及高空救援等相关知识和技能，并取得高空（处）作业证、电工证，特殊作业应取得相应特殊作业操作证。

（三）登塔人员体重及负重之和不宜超过100公斤。

（四）登塔作业人员应携带可靠的通讯设备，确保与塔底人员、中控室值班人员通讯联络畅通。

第五条对作业现场设备的基本要求（一）登塔作业前应将机组置于停机状态，并将机组置于维护模式，防止爬塔过程中机组被远程启动。

（二）塔架内照明设施应满足现场工作的需要，普通日光灯和白炽灯应安装护罩，照明电源回路必须装设漏电保护开关。

（三）机舱和塔架底部平台应配置检验合格的灭火器，容量不小于两公升。

（四）机组内所有可能被触碰的220V及以上低压配电回路电源，应装设满足要求的漏电保护器。

（五）风电机组底部门口应设置“正在作业、禁止入内” 的提示牌；塔架爬梯旁应设置“必须系全身式安全带”、“必须戴安全帽”、“必须穿防护鞋” “当心落物”、“当心坠落”、“严禁烟火”等安全警示标识。

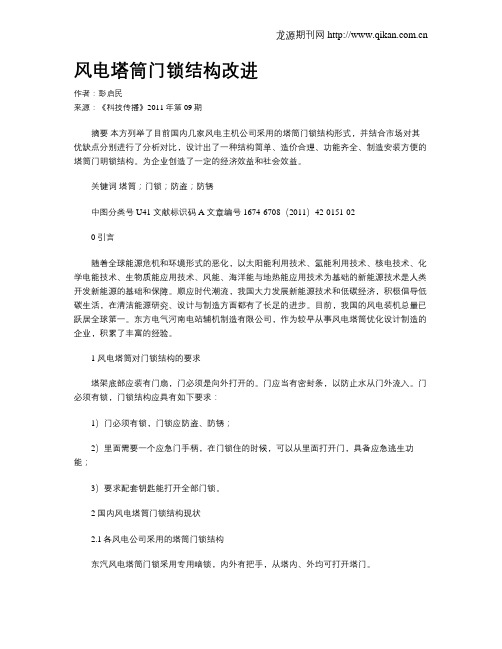

风电塔筒门锁结构改进作者：彭启民来源：《科技传播》2011年第09期摘要本方列举了目前国内几家风电主机公司采用的塔筒门锁结构形式，并结合市场对其优缺点分别进行了分析对比，设计出了一种结构简单、造价合理、功能齐全、制造安装方便的塔筒门明锁结构。

为企业创造了一定的经济效益和社会效益。

关键词塔筒；门锁；防盗；防锈中图分类号U41 文献标识码A 文章编号 1674-6708（2011）42-0151-020 引言随着全球能源危机和环境形式的恶化，以太阳能利用技术、氢能利用技术、核电技术、化学电能技术、生物质能应用技术、风能、海洋能与地热能应用技术为基础的新能源技术是人类开发新能源的基础和保障。

顺应时代潮流，我国大力发展新能源技术和低碳经济，积极倡导低碳生活，在清洁能源研究、设计与制造方面都有了长足的进步。

目前，我国的风电装机总量已跃居全球第一。

东方电气河南电站辅机制造有限公司，作为较早从事风电塔筒优化设计制造的企业，积累了丰富的经验。

1 风电塔筒对门锁结构的要求塔架底部应装有门扇，门必须是向外打开的。

门应当有密封条，以防止水从门外流入。

门必须有锁，门锁结构应具有如下要求：1）门必须有锁，门锁应防盗、防锈；2）里面需要一个应急门手柄，在门锁住的时候，可以从里面打开门，具备应急逃生功能；3）要求配套钥匙能打开全部门锁。

2 国内风电塔筒门锁结构现状2.1各风电公司采用的塔筒门锁结构东汽风电塔筒门锁采用专用暗锁，内外有把手，从塔内、外均可打开塔门。

金风公司塔筒门锁采用EMKA专用进口锁具，具备明锁、暗锁两种功能，性能先进、美观。

上海风电塔门采用自己设计的专用转把，门框法兰内侧配装有锁紧挡块。

门把手向下旋转90°后，用明锁锁紧。

锁具安装位置正上方，带螺栓连接的简单的防雨罩。

许继风电科技塔门采用Wintec设计的简易转把门锁，门框法兰内侧配装有锁紧挡块。

门把手向下旋转90°后，用明锁锁紧。

锁具安装位置左下方，采用焊接在塔筒门板上的结构简易的半开式防雨罩。

山西煤销集团左权盘城岭煤业有限公司
主通风机改造安全技术措施
总工：
生产副总经理：
通风副总经理：
安全副总工：
机电副总工：
安监处：
技术科：
调度室：
通风区：
机运区：
编制人：
更换主通风机启动开关应急预案
1、概述：
我公司按照技改进度，需对主通风机启动开关进行更换（两天时间），为了保证主通风机安全运行，特制定如下应急预案：
2、矿成立了应急指挥部
组长：李文碧
副组长：霍树友
组员：禹彦峰贾建伟赵建红杨华荣张华兵
3、相关职责：
1、组长：对主通风机的正常供电工作全面负责；
2、副组长：负责主通风机的正常运行和供电相关技术工作，当主通风机供电线路出现故障时，负责组织相关人员进行倒电操作，并对整个操作过程进行统一指挥。

3、组员：负责对主通风机各运行环节的安全进行监督检查。

当供电线路出现故障时，应及时到现场进行操作指导，落实应急指挥部的工作指令，并确保现场整个操作过程的安全。

4、预案启动程序：
1、当主通风机供电线路出现故障时，值班人员应立即汇报调度室。

调度室值班人员通知井下采用局部通风机供风的作业地点的人员停止工作切断电源撤到主进风巷道。

立即向应急指挥部进行汇报。

2、应急指挥部接到汇报后，应立即组织相关人员进入现场进行倒电操作：副组长进入现场进行统一指挥，各成员应按各自的分工到现。

风力发电塔筒安装工艺控制要点摘要：风力发电机组塔筒是支撑发电机组的关键设备,主要起到支撑和吸收机组冲击的作用。

塔筒体尺寸大,质量要求高。

风力发电是目前利用新型可再生能源最为成熟的技术,具有较大规模的发展条件和发展前景广阔的发电方式。

对现场的每个机位摆放的设备进行检查，需要用机械将设备移位的进行移位。

关键词：风力发电；塔筒安装；工艺控制；前言：随着科学技术的进步和发展,风力发电以其无穷无尽的资源,价格低廉,易于使用,已成为当今利用新型可再生能源最成熟的技术和最高规模发展的条件,发电方式的发展前景广阔。

一、施工准备工作内容包括设备、随机附件数量的清点,型号规格检查,产品外观质量检查,核心参数校核等。

风机塔筒安装前,地基、基础周围区域、清洗过的法兰面和水平面应共经各方检查验收合格并签字确认；锚栓表面无污染物及混凝土凝结块；安装前检查确认基础混凝土的强度合格，基础强度应符合设计要求；锚栓表面与锚栓笼内混凝土的距离；接地电阻值试验结果是否符合设计要求；如果接地扁铁正确连接到基础接地环网，检查环网或接地扁铁是否符合设计要求；检测结果表明上锚盘法兰的水平符合要求；检查上锚盘锚栓的环形螺栓孔，以确保间距与塔筒的第1段法兰孔一致；确认高强度螺栓的现场检验报告是合格的,专用起重工具的准备主要是根据专用起重工具的清单检查工具的符合性、完整性并经标定合格；根据工具的使用说明正确使用工具；特殊或特殊用途的工具在使用前应进行试验,以检查其可靠性。

二、风力发电塔筒安装工艺控制要点1.塔筒吊装前，要检查并确定基础环法兰面上平面在3mm 之内，且为同一平面，保证没有严重的损伤和变形。

使用水平仪在法兰表面四周取六个均匀分布的点测量水平，校验基础环的水平度误差，做好记录。

还要保证塔筒的椭圆度检测准确，确保塔筒的圆度在2.5mm 以内，不满足要求时，严禁现场使用千斤顶等校正，应联系塔筒制造厂家进行处理。

吊装时，如塔筒仍有灰尘油污等，清理干净后再吊装，清理塔筒各个螺纹孔清理基础环的上法兰面。

陆上风电场安全生产现场管理要求1设备设施管理1.1设备设施改造建设1)建立并落实设备设施新、改、扩建工程安全“三同时”的管理制度。

2)设备设施出厂或进厂验收、储存管理、使用管理及不合格品处置等符合规定要求。

1.2设备基础管理1)建立并落实设备责任制，设备分工合理、责任到岗。

2)制定并落实设备治理规划和年度治理计划。

3)完善设备质量标准、缺陷管理、设备异动管理、保护投退等制度。

4)制定备品、备件管理制度，备品、备件满足生产需要。

5)加强设备档案管理，分类建立完善设备台账、技术资料和图纸等资料台账。

6)特种设备应按照有关规定进行定期检测、检验。

7)制定并执行设备设施采购、到货验收制度，对相关过程及结果进行记录。

8)建立并设备设施报废管理制度，报废、拆除应按方案和许可内容组织落实。

1.3技术管理1)建立健全技改项目管理制度及相关台账。

2)编制技改项目计划，编制项目申请书或者可行性报告。

3)组织人员对技改项目可行性研究报告进行审批。

4)施工前编制完善的技改项目实施方案，并进行严格审核论证。

5)严格重大技改项目全过程管理。

1.4技术监督1)风电场应编制技术监督管理办法和标准。

2)制定各项监督专业应配备的技术标准清单。

3)成立技术监督领导小组，完善技术监督体系。

4)每年开展一次技术监督动态检查。

5)建立并执行技术监督预警机制。

6)制定并执行技术监督工作计划。

7)每年对技术监督工作进行总结。

8)按规定开展技术监督例行工作。

1.5可靠性管理1)制定可靠性管理工作规范。

2)建立可靠性管理组织网络体系。

3)建立可靠管理指标体系。

4)建立可靠性信息管理系统。

5)编制可靠性管理工作报告和技术分析报告。

6)定期对可靠性管理工作进行总结。

7)严格可靠性信息上报程序管理。

1.6运行管理1)制定相应的运行规程，并及时修订。

2)严格执行电网调度指令，异常情况及时汇报。

3)严格运行状态、参数监视，出现异常及时采取措施。

4)严格执行两票三制制度。

风机塔筒吊装施工技术分析摘要：风力发电作为一种较为成熟且开发规模较大的发电方式，深受人们的关注。

风机塔筒吊装施工是基础性、关键性的工作。

通过科学的方式加强对技术分析，了解施工特征，可以提升施工质量与效果。

基于此，文章主要对风机塔筒吊装施工技术进行了简单的论述分析。

关键词：风机塔筒；吊装施工；技术；1. 风机塔筒吊装施工准备工作1.1塔筒中电缆铺设在塔筒中铺设电缆可以通过整体铺设的方式进行处理，在电缆铺设之前，要保障电缆质量，长度等信息参数符合要求。

对电缆进行检查，在合格之后通过汽车吊装将一些主要的电缆轴放置在电缆支架之上，然后在将电缆缠开，截取动力电缆、加热器电缆，在通过塑料胶布包住电缆两头位置，避免进入水分或者杂质。

要对电缆进行检查，预留合适的电缆长度，将电缆从上法兰方向逐步的向下法兰位置进行拉伸，适当的固定电缆夹，在拉伸完毕之后，将中段的塔筒以及底端塔筒预留的电缆在盘饶在上塔筒的爬梯侧面，通过绳子固定。

然后在进行中段以及下段塔筒中安全绳的铺设处理。

因为塔筒中各段位置是分开的，对此在进行吊装之下，要放下整段的安全绳，然后在卸掉中段位置与下段位置的临时性安全绳。

1.2清理塔筒法兰，安装塔筒吊具通过砂纸或者平锉打磨塔筒之上的法兰，去除毛刺，清理法兰螺栓孔。

然后进行吊具的安装处理。

在下塔筒上的法兰中共有112个螺栓孔，这些螺栓孔均匀的分布在法兰之上，确定直径线，按照顺时针的第一个螺孔到第57个螺孔的位置，确定直径线的位置，在根据规定要求进行处理，固定螺栓，打上580Nm的力矩。

在中段塔筒、上段塔筒直径计算也是如此。

2. 风机塔筒吊装施工技术要点塔筒在吊装过程中要严格根据要求规定执行，在塔筒安装过程中其最大风速要控制在10m/s的范围中。

塔筒吊装则主要应用一台250t履带吊以及65t的汽车吊进行处理，通过专业的吊具固定在下段塔筒的两端法兰面之上。

主吊车面法兰吊具的具体装卡位置以及辅助吊车的面的法兰吊装具体位置如下。

风电操作技术培训风机塔筒维护要点解析风电操作技术培训：风机塔筒维护要点解析随着可再生能源的不断发展，风电已经成为现代能源产业的重要组成部分。

而在风电领域中，风机塔筒的维护显得尤为重要。

本文将针对风机塔筒的维护要点进行深入分析，从而帮助相关工作人员有效保障风机运行的安全与高效。

I. 塔筒检查与维护1. 塔筒结构检查风机塔筒作为风机的重要组成部分，必须进行定期的结构检查。

包括检查塔筒本身、附属设备以及相关连接部分是否存在破损、锈蚀或裂纹等安全隐患。

在检查过程中，应特别关注塔筒的基础结构和支撑系统是否完好稳固，以及塔筒内外表面是否存在异常情况。

2. 塔筒涂层维护塔筒外表面往往会进行特殊涂层处理，以提高其耐候性和耐腐蚀性。

为了确保塔筒的长期使用寿命，必须定期检查涂层的状况并进行修补。

在涂层维护过程中，要选择合适的材料和施工工艺，并确保涂层的均匀性和附着力。

3. 内部通风系统维护塔筒内部的通风系统是保证风机正常运行的关键因素之一。

定期检查通风系统的风机、风道和散热器等设备，确保其无堵塞、无松动或损坏的情况，及时清理和更换通风设备中的滤网，保持良好的通风效果。

II. 安全设施与操作规范1. 安全设施风机塔筒周围应设置相应的安全设施，包括警示标识、护栏、防护网等。

这些设施旨在防止未经授权的人员进入塔筒区域，同时保护工作人员免受外部环境的威胁。

此外，必须确保塔筒顶部的安全梯子和平台等设施完好可靠。

2. 操作规范风机塔筒维护工作必须按照相关的操作规范进行。

包括登塔前的安全检查、工作人员的个人防护装备佩戴、工具材料的选择与使用等。

在进行高风险操作时，必须配备足够数量和质量的安全绳索和具有安全保护功能的工具。

III. 风机塔筒故障与应急处理1. 塔筒结构故障当发现塔筒存在严重结构故障时，必须立即采取应急措施，避免塔筒倒塌或造成其他损坏。

相应的措施包括立即停机、封锁塔筒区域，及时联系专业人员进行修复。

在修复过程中，需要确保施工人员的安全，并按照专业要求进行整体或局部的塔筒重建工作。

风电操作技术培训风机塔筒维护要点风电操作技术培训-风机塔筒维护要点风力发电是一种清洁、可再生的能源，而风机塔筒是风力发电系统的关键组成部分之一。

正确的维护和保养风机塔筒，可以保障风力发电系统的稳定运行和延长使用寿命。

本文将介绍风机塔筒维护的要点，帮助操作技术人员提高维护工作的效率和质量。

一、定期巡检和维护1. 外观检查：定期检查风机塔筒的外观是否完整，有无损坏或裂缝等问题。

特别注意受风机叶片风力作用产生的振动对塔筒的影响，以及天气因素可能对塔筒造成的损害。

2. 内部检查：定期检查风机塔筒内部的设备和结构是否正常运行，排除故障隐患。

检查电缆、管道、仪表等连接是否紧固，无松动或损坏情况。

3. 清洁维护：定期清理风机塔筒内外的杂物和污垢，确保通风良好。

清理风机叶片上的灰尘和污垢，以确保风力利用率和运行效果。

二、涂层保护1. 表面涂层：定期对风机塔筒进行表面涂层保护，可以起到防止风化、腐蚀和氧化的作用。

选择适合环境的涂层材料，并按照厂家要求进行操作。

2. 防腐防锈：在风机塔筒的表面涂层之前，应先进行防腐防锈处理。

根据风机塔筒的材质和使用环境，选择适合的防腐防锈方法，如喷涂防锈漆、热镀锌等。

三、灯光系统维护1. 塔筒顶部标志灯：定期检查风机塔筒顶部标志灯的运行和亮度是否正常。

如有故障或灯泡烧坏，应及时更换，确保夜间飞行安全。

2. 避雷装置：风机塔筒顶部应安装避雷装置，用于保护风机系统免受雷击。

定期检查避雷装置的连接和绝缘状况，确保其正常运行和有效性。

四、安全措施1. 安全防护：操作技术人员在进行风机塔筒维护时，应佩戴合适的个人防护装备，如安全帽、安全带、防滑鞋等。

确保操作安全，防止意外事故的发生。

2. 作业许可证：在进行较高风机塔筒的维护工作时，操作技术人员必须持有有效的作业许可证。

在作业前应检查并确保所需的安全措施和设备齐全。

3. 紧急救援预案：制定完善的紧急救援预案，以应对可能发生的意外事故。

所有操作技术人员都应熟悉该预案，并接受相关的紧急救援培训。
