数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。
第 1 页 共 12 页铜 陵 学 院2007-2008学年第二学期《数字电子技术基础》考试试卷（A 卷）（适用班级：06自动化本科）一、填空题（每空1分，共20分）1、数字信号是指在 和 上都不连续的信号。
2、二进制数11011转换为十进制数为 ，转换为十六进制数为 。
3、根据逻辑代数的运算规则有：A ·A ＝ ，A ·A ＝ 。
4、用4位二进制数表示一位十进制数，称为二－十进制代码，简称 码，最常用的二－十进制代码是 码。
5、按计数器中数值的增减分类，把计数器分为 、和可逆计数器。
6、计数器中，_____________计数器工作速度较快，_____________计数器电路结构简单。
7、一个容量为256×4位的RAM ，应有 个基本存储单元，每次访问 个基本存储单元，有 条数据线和 条地址线。
8、PROM 不可编程的逻辑阵列是 ，可编程的逻辑阵列是 。
9、逻辑代数中，最基本的三种逻辑运算是 运算、 运算和 运算。
二、判断题（第小题2分，共１２分）1、真值表、逻辑代数式和逻辑电路图是同一逻辑功能的三种不同表达方式，只要知道其中一种，便可推出其它两种。
（ ）2、一个逻辑函数的所有最小项之积为1。
（ ）3、当用数码表示不同的事物时，这些数码已没有数量大小的含义。
（ ）4、TTL 门电路能带同类门的个数称为噪声容限。
（ ）5、计数器不仅能对时钟脉冲进行计数，还可以用于定时、分频、产生节拍脉冲等。
（ ） ６、已知二输入端的TTL 与非门，将其中的一端经Ω100电阻接地，则当电源接通时，其输出端的状态为０。
（ ） 三、选择题（每小题３分，共１８分）1、若逻辑表达式F=C B A +·，则下列表达式中与F 功能相同的是（ ） ①A B +C ②A B C ③AB C ④AB +C 2、函数F= AB+A C 的“或非－或非”表达式是（ ）①B A B A +++ ②(AB+A )·(AB+C ) ③C A B A + ④(A +B) ·(A+C) 3、一组合逻辑电路如用两级或非门实现，则其逻辑函数表达式应写成( )。

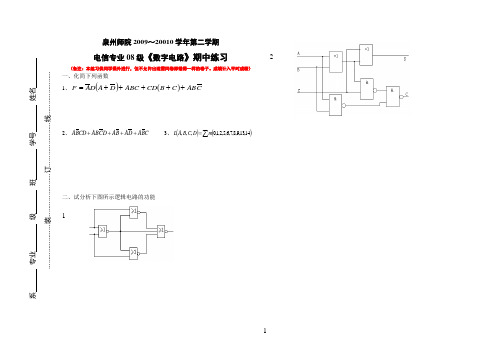

泉州师院2009～20010学年第二学期
电信专业08级《数字电路》期中练习
（备注：本练习供同学课外进行，但不允许出现雷同卷即错得一样的卷子。
成绩计入平时成绩）
一、化简下列函数
1、()
()C AB C B CD ABC D A D A F +++++=
2、C B A D A
B
A D C A
B CD B A ++++ 3、()()∑=14,13,9,8,7,6,5,2,1,0,,,m D
C B A L
二、试分析下图所示逻辑电路的功能
1
2
三、试用与非门设计一个三输入端的组合逻辑电路，当三个输入端的信号电平相等(全部为高或者低)的时候，输出为高电平，否则输出为低电平。
四、试设计一个4输入、4输出逻辑电路。
当控制信号C=0时，输出状态与输入状态相反，当C=1时输出状态与输入状态相同。
五、用数据选择器74LS151和适当的逻辑门实现函数()C
B
A
Y⊕
⊕
=
（10%）
注：Y
W=，表格中W带黑体
的均为反
表格中带黑体的均为反六、用译码器74LS138(功能表如下)和适当的逻辑门实现函数
ABC
C
AB
C
B
A
C
B
A
F+
+
⋅
+
⋅
⋅
=
七、试简单分析下面电路的工作原理（当任一输入为低电平时）。
+5V
F
A B C。
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。
计算机学院 第二学期《数字逻辑》 期未考试试卷 A 卷学号 班级 姓名 成绩一、填空（每空1分，共14分）1、（21.5）10=（ ）2=（ ）8=（ ）162、若0.1101x =-，则[]x 补=（ ）3、十进制数809对应的8421BCD 码是（ ）4、若采用奇校验，当信息位为10011时，校验位应是（ ）5、数字逻辑电路分为（ ）和（ ）两大类6、电平异步时序逻辑电路的描述工具有（ ）、（ ）、（ ）7、函数()()F A B C D =+⋅+的反函数是（ ）8、与非门扇出系数N O 的含义是（ ）9、若要消除函数(,,)F A B C AB AC =+对应的逻辑电路可能存在的险象，则应增加的冗余项是（ ）二、选择题（每空2分，共16分）从下列各题的四个答案中，选出一个正确答案，并将其代号填入括号内1、数字系统采用（ ）可以将减法运算转化为加法运算A ．原码B ．余3码C ．Gray 码D ．补码2、欲使J-K 触发器在CP 脉冲作用下的次态与现态相反，JK 的取值应为（ ） A ．00 B ．01 C ．10 D ．113、对完全确定原始状态表中的6个状态，A 、B 、C 、D 、E 、F 进行比简，若有（A ，B ），（D 、E ）等效，则最简状态表中只有（ ）个状态A ．2B ．4C ．5D ．6 4、下列集成电路芯片中，（ ）属于组合逻辑电路 A ．计数器74290 B ．寄存器74194 C ．三一八译码器74138 D ．集成定时器5G555 5、设计一个20进制同步计数器，至少需要（ ）个触发器 A ．4 B ．5 C ．6 D ．20 6、用5G555构成的多谐振荡器有（ ）A ．两个稳态B ．两个暂稳态C ．一个稳态，一个暂稳态D ．既没有稳态，也没有暂稳态 7、可编程逻辑阵列PLA 的与、或陈列是（ ）A ．与阵列可编程、或阵列可编程B ．与阵列不可编程、或阵列可编程C ．与阵列可编程、或阵列不可编程D ．与阵列不可编程、或阵列不可编程 8、最大项和最小项的关系是（ ）A ．i i m M =B ．i i m M =C ．1i i m M ⋅=D ．无关系 三、逻辑函数化简（6分）把(,,,)(0,1,5,14,15)(4,7,10,11,12)F A B C D m d =∑+∑化成最简与—或式 四、分析题（每小题12分，共24分）1、分析图1所示组合逻辑电路① 写出输出函数表达式 ② 列出真值表 ③ 说明电路功能2、分析图2所示脉冲异步时序逻辑电路① 写出输出函数和激励函数表达式 ② 列出次态真值表，作出状态表和状态图 ③ 说明电路功能④ 设初态2100y y =，作出x 输入4个异步脉冲后的状态y 2y 1和输出z 的波形图。
数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。
答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。
答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。
答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。
答案：85. 触发器的两个稳定状态是______和______。
答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。
2005级VB期末试题部分（2006 2007 — 2008 学年第二学期《复变函数》课程考试试卷A注意：1、本试卷共 3 页；2、考试时间120分钟3、姓名、学号必须写在指定地方阅卷负责人签名：一、填空题（本题共5小题，每小题3分，满分15分.）1．Ln i＝2．＝3．若函数2222()(2)f z x axy y i x xy y=+-+-++在复平面内处处解析，则a= ____4．幂级数(1)n nni z∞=+∑的收敛半径为______5．复变函数积分212(1)zdzz-=-⎰＝二、选择题（本题共6小题，每小题3分，满分18分. 每小题给出的四个选项中,只有一项符合题目要求,把所选项前的字母填在题后的括号内.）1．点0z=为函数2sin zz的[ ]（A）可去奇点（B）本性奇点（C）一级极点（D）二级极点2．下列命题正确的是[ ](A) 如果()f z在z连续，那么()f z'存在；(B) 如果()f z'存在，那么()f z在z解析；.(C) 如果z是()f z的奇点，那么()f z在z不可导；(D) 如果()f z在区域D内解析且实部为常数，那么()f z在D内是常数.3．关于函数()f z z=的性质下列说法错误的是[ ]（A）()f z在整个复平面上都是连续的（B）()f z仅仅在原点可导（C）()f z在原点解析（D）()f z在整个复平面上都不解析4．下列说法正确的是[ ](A) 每一个幂级数在它的收敛圆周上处处收敛；(B) 每一个幂级数的和函数在收敛圆内解析；(C) 幂级数(2)nnnc z∞=-∑在0z=收敛且在3z=发散；(D) 在z连续的函数一定可以在z的邻域内展开成泰勒级数.三峡大学试卷纸教学班号序号学号姓名命题教审题教…………………….………….……试题不要超过密封线………….………………………………2005级VB 期末试题部分（20065． 设221()z f z d z ζζζ=+=-⎰， 则(3)f ＝[ ]（A ）0 （B ）2i π （C ）14i π （D ）6i π6． 级数0n n i n∞=∑是[ ](A ) 绝对收敛 (B ) 条件收敛 (C ) 发散 (D ) 无法判断三、试解下列各题（本题满分67分.）1．（本小题20分）计算下列积分:(1) 3()z C e dz z α-⎰ 其中1α≠， C 为正向圆周：1z =(2)2211Cz z dz z -+-⎰， 其中 C 为正向圆周：2=z(3) 22(1)zz e dz z z =-⎰ ，(4) 10sin z zdz ⎰2．（本小题12分）证明：32(,)3u x y y x y =-为调和函数，并求其共轭调和函数),(y x v 和由它们组成的解析函数)(z f ，使0)0(=f .三峡大学 试卷纸 教学班号 序号 学号 姓名命题教师 审题教…………………….………….……试 题 不 要 超 过 密 封2005级VB 期末试题部分（20063．（本小题8分）将函数)2)(1(1--z z 在021z <-<内展成Laurent 级数.4．（本小题15分）计算下列函数在有限奇点处的留数： （1） 212z z z+-（2）241ze z- （3） tan z π5．（本小题12分）判定下列函数在何处可导，在何处解析？（1） w z = （2） 2()f z x iy =- （3）()(cos sin )x f z e y i y =+三峡大学 试卷纸 教学班号 序号 学号 姓名命题教师 审题教…………………….………….……试 题 不 要 超 过 密 封2007 — 2008 学年第 二 学期 《复变函数》课程考试试卷A 参考答案一、填空题 (每小题3分)1．(2)()2k i k Z ππ+∈ 2．cos(2sin(2()k i k k Z ππ+∈3．2a = 4．25．0 二、选择题(每小题3分)1．C 2．D 3．B 4．B 5．A 6．B三、试解下列各题1．（本小题20分）计算下列积分:(1) 3()zC e dz z α-⎰ 其中1α≠， C 为正向圆周：1z = 解: 当1α>时，由Cauchy 积分定理得，原式＝0 …………2分 当1α<时，由Cauchy 积分公式得， 原式＝2()2!zz i e e i ααππ=''=…………5分 (2)2211Cz z dz z -+-⎰， 其中 C 为正向圆周：2=z解: 方法一: 由Cauchy 积分公式得，原式＝122(21)4z i z z i ππ==-+ ………………………………5分 方法二:22(21)1211C C z dz z z z dz z ⎡⎤++⎢⎥-⎣⎦-+=-⎰⎰0442(21)1C C dz i i z dz z ππ+=+==+-⎰⎰ (3) 22(1)zz e dz z z =-⎰ ， 解: 分别作两个互不相交互不包含的正向小圆周12,C C ,使1C 只包含奇点0,2C 只包含奇点1, 则122222(1)(1)(1)z z zC C z e e z ze dz dz dz zz z z =-=+--⎰⎰⎰012222(1)zzz z e e ii i z zπππ=='⎛⎫=+=⎪-⎝⎭…………5分 (4)10zsin zdz ⎰解: 函数zsin z 在复平面内解析, 积分与路径无关, 故101(cos sin )cos1sin1sin z z z z zdz =-+=-+⎰ (5)分2．（本小题12分）证明：32(,)3u x y y x y =-为调和函数，并求其共轭调和函数),(y x v 和由它们组成的解析函数)(z f ，使0)0(=f .解：（1）因为 y x u xy xu6622-=∂∂-=∂∂ y yux y yu 6332222=∂∂-=∂∂ 所以 02222=∂∂+∂∂yux u ，即),(y x u 是调和函数。
华中农业大学本科课程考试试卷考试课程与试卷类型：数字逻辑（A卷） 学年学期：2007-2008-2 考试日期：2008-7一、单项选择题（从下列各题四个备选答案中选出一个正确答案，并将其字母代号写在该题【 】内。
答案错选或未选者，该题不得分。
每小题3分，共24分。
）【 】1．余3码10001000对应的2421码为（ ）。
A ．01010101B ．10000101C ．10111011D ．11101011 【 】2．下列四种类型的逻辑门中，可以用（ ）实现三种基本运算。
A ．与门B ．或门C ．非门D ．与非门 【 】3．下逻辑图的逻辑表达式为（ ）。
A ．AC BC AB Y = B ．BC AC AB Y ++= C ．BC AC AB Y ++=D ． BC AC AB Y =【 】4．下列表达式中存在竞争冒险的有（ ）。
A ．Y AB AC =+ B ．Y AB BC =+ C ．Y ABC ABD =+ D ．()Y A B AC =+【 】5．JK 触发器在CP 脉冲作用下，欲实现1n n Q Q +=，则输入信号不能为（ ）。
A ．J=K=0 B ．J=Q ，K=Q C ．J=Q ，K=Q D ．J=Q ，K=0 【 】6．主从触发器的触发方式是（ ）。
A．CP=1 B ．CP 上升沿 C ．CP 下降沿 D ．CP=0 【 】7．寻址容量为8K ×8的RAM 需要（ ）根地址线。
A ．4根B ．8根C ．13根D ．14根………………………………… 装 ……………………………… 订 ……………………………… 线 …………………………………【 】8．构成模值为256的二进制计数器，至少需要集成十进制同步加法计数器74LS160 （ ）片。
A ．1片B ．2片C ．3片D ．4片二、填空题（将答案写在该题横线上。
每空2分，共20分。
）1．用555定时器组成施密特触发器，V CC = 15V ，当输入控制端CO 外接10V 电压时，回差电压为 。
