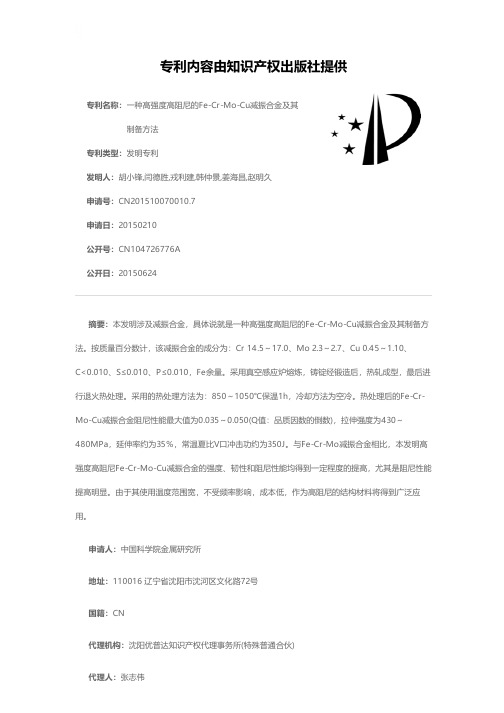

![一种高强度高阻尼的Fe-Cr-Mo-Cu减振合金及其制备方法[发明专利]](https://img.taocdn.com/s1/m/a96784f9c5da50e2534d7f1c.png)
专利名称：一种高强度高阻尼的Fe-Cr-Mo-Cu减振合金及其制备方法
专利类型：发明专利
发明人：胡小锋,闫德胜,戎利建,韩仲景,姜海昌,赵明久
申请号：CN201510070010.7
申请日：20150210
公开号：CN104726776A
公开日：
20150624
专利内容由知识产权出版社提供
摘要：本发明涉及减振合金，具体说就是一种高强度高阻尼的Fe-Cr-Mo-Cu减振合金及其制备方法。
按质量百分数计，该减振合金的成分为：Cr 14.5～17.0、Mo 2.3～2.7、Cu 0.45～1.10、
C<0.010、S≤0.010、P≤0.010，Fe余量。
采用真空感应炉熔炼，铸锭经锻造后，热轧成型，最后进行退火热处理。
采用的热处理方法为：850～1050℃保温1h，冷却方法为空冷。
热处理后的Fe-Cr-Mo-Cu减振合金阻尼性能最大值为0.035～0.050(Q值：品质因数的倒数)，拉伸强度为430～
480MPa，延伸率约为35％，常温夏比V口冲击功约为350J。
与Fe-Cr-Mo减振合金相比，本发明高强度高阻尼Fe-Cr-Mo-Cu减振合金的强度、韧性和阻尼性能均得到一定程度的提高，尤其是阻尼性能提高明显。
由于其使用温度范围宽，不受频率影响，成本低，作为高阻尼的结构材料将得到广泛应用。
申请人：中国科学院金属研究所
地址：110016 辽宁省沈阳市沈河区文化路72号
国籍：CN
代理机构：沈阳优普达知识产权代理事务所(特殊普通合伙)
代理人：张志伟
更多信息请下载全文后查看。
