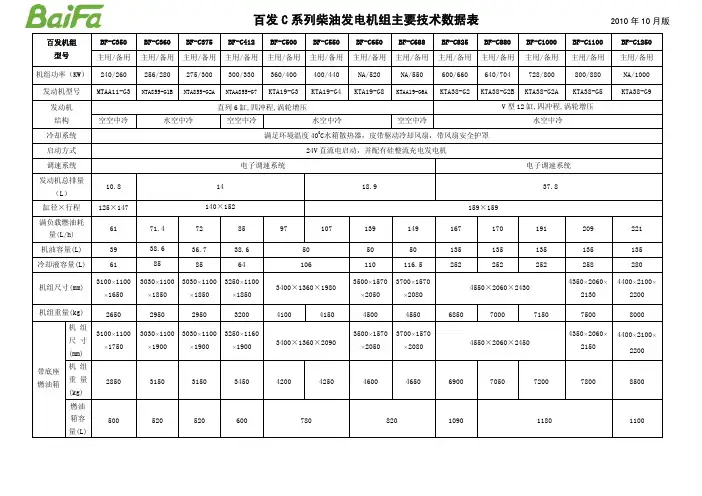

百发沃尔沃系列柴油发电机组主要技术数据表

400K W沃尔沃柴油发电机组技术协议甲方：南阳二机石油装备（集团）有限公司乙方：南阳新成高架设备有限公司南阳二机石油装备（集团）有限公司（甲方）与南阳新成高架设备有限公司（乙方）关于大庆石油管理局钻探集团钻井一公司ZJ40DJ钻机上面的1000kW济柴发电机组和2×400kW沃尔沃柴油发电机组并机（带机房及并机柜），经过双方协商，达成如下技术协议：一、供电系统总体技术要求1、系统的设计制造依据“安全、可靠、先进、方便、实用”的原则，其动力控制系统，交流输出特性，控制操作和各种保护功能等应能满足用户的要求。

采用正确可靠的防潮、防水、防火措施，符合安全操作要求，接口满足系统要求；使用环境温度-40℃~+50℃。

2、模块化设计，满足快速、安全地搬迁、安装、拆卸要求，整机尺寸满足铁路运输和汽车运输的要求。

具有使用、维护、检修方便等特点。

3、外观精美，实用性强，满足高寒、多雨、多风沙环境下作业要求。

4、系统设计、制造标准应符合下列标准：GB2820-90工频柴油发电机组通用技术条件符合钻井行业HSE要求：符合其它有关电气标准；ISO3046 ISO8528 GB3096 IEC34 ISO9001 ISO14000等。

安全防护性能符合NAME1标准。

二、柴油发电机组的构成1、主发电机组为1000kW济柴发发电机组、1栋机房、相关动力电缆及附件等全套动力系统。

正常工作由主发电机组供电。

2、辅助发电机组为2×400kW两台（400kW/500kVA、400V、50Hz）瑞典沃尔沃（VOLVO）柴油发动机、英国斯坦福交流发电机（STAMFORD）及美国GAC电子调速系统和北京兰泊得机组并车控制系统配套而成的柴油发电机组， 1栋机房、相关动力电缆（房内连接电缆）及附件等全套动力系统。

当主发电机组出现故障时由两台辅助发电机组供电。

主发电机控制在MCC房内控制，辅助发电机组在两房中间并机房内控制，主发电机不带油箱，辅助发电机带油箱，机房预留加油、回油口。

江苏省天然气有限公司发电机组使用指导书发布日期：2009年月日实施日期：2009年月日___________________________________________________________本作业指导书由安全生产部提出起草：________________ 日期：2009年月日审核：________________ 日期：2009年月日批准：________________ 日期：2009年月日1．目的为确保发电机组的安全平稳运行，确保发电机组完好备用，制定本作业指导书。

本作业指导书对发电机组设备的日常巡检、维护保养及操作进行了规定。

2. 使用范围本作业指导书适用于锡沙线天然气输气站场。

3.机组的主要技术参数4.机组的使用4.1使用前的检查4.1.1将机组安置在平坦的屋内场地，屋内通风应保持良好，排风排气应保证充足。

4.1.2保持机组整洁无污垢。

4.1.3检查机油的牌号是否与柴油机说明书规定的相同。

检查机油油位，如不足应加足，并按说明书规定周期更换机油。

4.1.4检查冷却液液位是否到位，如液位，应用与原来相同的冷却液加足。

4.1.5检查机组的燃油系统是否漏油，燃油是否充足等。

4.1.6检查蓄电池是否充足，接线是否正确、牢固。

4.1.7检查仪表是否完好，电气接线是否牢固。

主开关是否处于断开状态。

4.1.8长期存放的机组，使用前应检查电气回路是否受潮。

用500兆欧表测量电气回路的绝缘电阻，不得低于2兆欧，否则应采取烘干措施。

4.1.9检查金属接地点是否牢固。

4.2机组的启动和运行4.2.1 机组的启动一切准备好以后，我们就可以着手启动发电机。

如果发电机组是安装或维修后第一次启动（燃油烧尽自动停车，再起动时同第一次起动），首先应用手油泵泵动数十次，把燃油系统中的空气排除干净。

如必要应打开放气螺丝排除之。

然后来到控制屏前，找到启动电锁，把电锁顺时针转动一挡，这时应能看到控制屏上充电故障灯、油压表照明灯、水温表照明灯已亮起，油压表应回零。

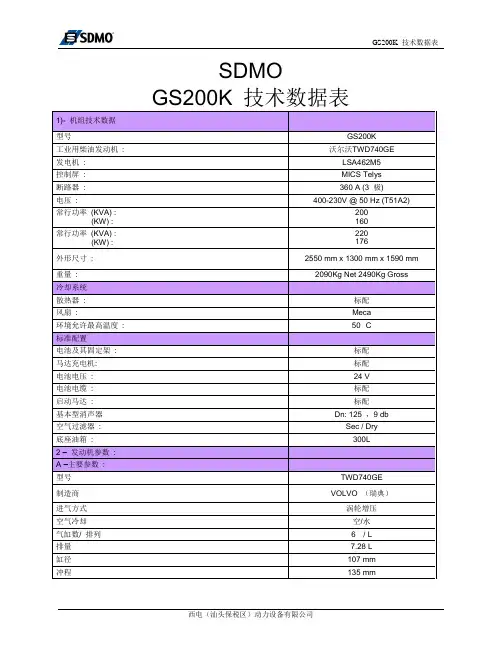

SDMO1)- 机组技术数据型号GS200K工业用柴油发动机: 沃尔沃TWD740GE发电机: LSA462M5控制屏: MICS Telys断路器: 360 A (3 极)电压: 400-230V @ 50 Hz (T51A2)常行功率(KVA) :(KW) : 200 160常行功率(KVA) :(KW) : 220 176外形尺寸: 2550 mm x 1300 mm x 1590 mm 重量: 2090Kg Net 2490Kg Gross冷却系统散热器: 标配风扇: Meca环境允许最高温度: 50 °C标准配置电池及其固定架: 标配马达充电机: 标配电池电压: 24 V电池电缆: 标配启动马达: 标配基本型消声器Dn: 125 ，9 db空气过滤器: Sec / Dry底座油箱: 300L2 –发动机参数:A –主要参数:型号TWD740GE制造商VOLVO （瑞典）进气方式涡轮增压空气冷却空/水气缸数/ 排列 6 / L排量7.28 L缸径107 mm冲程135 mm压缩比17.2 : 1空气过滤器Sec / Dry转速@ 50 Hz 1500 Rpm最大输出功率(STBY) @ 50 Hz 196 kW平均有效压力@ 50 Hz 19.6 bar活塞速度@ 50 Hz 6.75 m/sB –燃油:油耗@ 110% load @ 50 Hz (备用机组) 46.2 L/h油耗@ 100% load @ 50 Hz（常行机组）42 L/h油耗@ 75% load @ 50 Hz （常行机组）31.8 L/h油耗@ 50% load @ 50 Hz （常行机组）21.8 L/h最大油泵流量@ 50 Hz 115 L/hC –进气:最大进气压力@ 50 Hz 500mm CE 燃烧空气量@ 50 Hz 516 L/sD –润滑系统:润滑油消耗100% load @ 50 Hz 0.04 L/h机油总容积29 L机油箱容积24 L最小油压0.7 bar最大油压 5 barE –冷却系统:发动机冷却器总容积41.9 L自动调温器75-88 °C冷却液类型Glycol-Ethylene 最高温度@ 50 Hz 103 °C出水温度@ 50 Hz 93 °C风扇功率@ 50 Hz 5 kW风扇空气流量@ 50 Hz 4m3/s冷却器最大背压@ 50 Hz 15mm CEF –废气排放系统:排气流量@ 50 Hz 516 L/s排气温度@ 50 Hz 540 °C排气最高背压@ 50 Hz 1000 mm CE G –满载热平衡废气带走热量@ 50 Hz 141 kW表面辐射热量@ 50 Hz 11 kW冷却液带走热量@ 50 Hz 107 kW3 - 发电机参数A –主要参数:型号LSA462M5制造商Leroy Somer 相数 3功率因数0.8绝缘等级H温度等级H防护等级IP 23海拔高度< 1000 m 超速2250 rpm 励磁系统AREP自动调压器类型R448电压调节+/- 1%抗短路电流能力 3 IN = 10s 总谐波含量(TGH/THC) < 4%无线电影响因素: NEMA = TIF - TGH/THC < 50无线电谐波因素: CEI = FHT - TGH/THC < 2%轴承数 1极数 4B –其它参数:持续输出功率@40℃200 kVA 备用输出功率@27℃220KVA 效率@ 4/4 load 92.3 %空气流量0.43 m3/s 短路比：0.45空载励磁电流(io) 1.1 A满载励磁电流(ic) 3.8 A满载励磁电压(uc) 34 V恢复时间(Delta U = 20% transitoire) <500ms 电动机启动容量(Delta U = 20% perm. or 50% trans.) 495 KVA 瞬态电压降(4/4 charge) - PF : 0,8 AR 15.5 %无载损失 3.1 kW热排量13.2 kW。

"沃尔沃柴油发电机/柴油发电机组"详细内容一、沃尔沃柴油发电机/柴油发电机组简介瑞典沃尔沃发电机组是采纳完全电子喷油操纵技术，高性能指标、高靠得住性的发电机组。

具有起动性能优良、电压稳固、运行靠得住、低排放、低噪音，保护方便等优势，另外，次系列发电机还有良好的经济性，良好的高原适应能力。

星光系列沃尔沃柴油发电机组为沃尔沃公司正式授权产品，在同类产品中性能更优，质量更好，服务更有保障，是星光沃尔沃柴油发电机部门推荐产品。

二、沃尔沃公司介绍沃尔沃汽车公司是北欧最大的汽车企业，也是瑞典最大的工业企业集团，世界20大汽车公司之一。

创于1924年，创始人是Assar Gabrielsson和Gustaf Larson。

沃尔沃汽车以质量和性能优异在北欧享有很高声誉，特别是安全系统方面，沃尔沃汽车公司更有独特其独到之处。

美国公路损失资料研究所曾评比过十种最安全的汽车，沃尔沃荣登榜首。

到1937年，公司汽车年产量已达1万辆。

随后，它的业务逐渐向生产资料和生活资料能源产品等多领域发展，一跃成为北欧最大的公司。

三、沃尔沃发电机组（柴油发电机组）产品特点一、功率范围：68KW---550KW五、沃尔沃柴油发电机/柴油发电机组供货标准配置·柴油发动机（带全数附件、三滤、电气系统）原厂保修卡·无刷交流发电机机组利用手册·钢结构底座发动机利用手册·风扇水箱冷却系统发电机利用手册·法兰盘连轴器机组测试报告·24V启动马达和充电电机柴油发电机组·空气滤清器、柴油滤清器、机油滤清器产品合格证·机载式操纵屏·MCCB空气爱惜开关·24V启动电瓶与电池线·机组减震器·工业用高效消音器·随机技术文件六、沃尔沃柴油发电机/柴油发电机组的安装一、沃尔沃发电机组机房的选择* 沃尔沃柴油发电机组要求周边环境有利于通风及排气* 足够的操作空间* 布局合理* 不能放置易燃易爆物品2、沃尔沃发电机组安装基础* 只要地面的承重能力足够，可以不做基础平台* 沃尔沃柴油发电机组采用了高效减震装置，地基无需隔震处理* 基础平台的尺寸请参考《安装技术手册》*基础平台无需预留地脚螺栓3、沃尔沃发电机组冷却与通风系统* 标准沃尔沃柴油发电机组为封闭式冷却水循环系统* 因机房条件限制可能采用分体式散热系统或热交换器系统* 进风及排风口布置要合理，避免暖气回流* 进风及排风口面积要知足最小净空要求4、沃尔沃发电机组供油系统* GF系列沃尔沃柴油发电机组需另配日用油箱* 油箱与机组之间的高度差符合要求* 进回油管的尺寸符合要求* 供油系统安装符合消防规范* 当燃油质量较差时建议安装油水分离器5、沃尔沃柴油发电机组的排气系统* 沃尔沃柴油发电机组标准配置一个工业型消声器* 排气系统应尽可能减少弯头数量及缩短排气管的总长度* 超出规定的长度及弯头的数量，那么应适当加大排气管径* 排气管与机组之间安装波纹管以隔震6、沃尔沃发电机组电缆接驳* 500GF以下沃尔沃柴油发电机组空气开关采用塑壳空气开关，悬挂于发电机右侧（从发电机端看）* 500GF以上沃尔沃柴油发电机组空气开关采纳框架势空气开关及落地式柜体，安装于机房* 建议在进行电缆接驳时采用软连接* 建议将电缆预敷设于电缆槽，并作防渗透、防漏电处置7、沃尔沃发电机组噪声抑减* 机房降噪处理, 可将噪声降至60dB(A)* 防音型、超级防音型、拖车防音型或车载防音型沃尔沃柴油发电机组，可将噪声降至70-80dB(A)七、沃尔沃发电机组效劳许诺本公司秉承“产品如人品，先做人后做事，一切为用户着想”等经营理念，现对产品效劳工作郑重许诺：1、技术服务：免费派员到现场作技术指导，协助搞好机房设置，免费调试，免费替用户制订培训计划、（工厂或现场）培训操作人员，双方商量培训方式，内容及时间，按照实际情况而定。

All specifications and design are subject to change without noticeOverall Dimensions & Weights - Open SetLength (L) = 3420mm [132in]Width (W) = 1140mm [45in]Height (H) = 2020mm [80in]Dry Weight (inc oil) = 3657kg [8101lb]Operating Weight = 4241kg [9349lb]989492904000 Hz 8000 Hz 10593101Typical Open Generator Sound Pressure Level at 1m, Free Field (dB)125 Hz 400Key Features:● Water cooled Volvo diesel engine with ECU/CANBus ● Single bearing CGT Stamford alternator ● Radiator with pressure cap and drain point ● Fully guarded engine-driven fan● Fully welded steel skid base with lifting points ● Integral fuel tank with filler cap and gauge ● Heavy duty rubber anti-vibration mountings ● 24V starter batteries and connecting cables● Separate engine-driven battery charging alternator● Spin on oil and fuel filters and dry type air filter element ● Industrial silencer (15dBA reduction) supplied loose ● Auto Start control system with digital instrumentation ● Main line circuit breaker ● Factory Test Certificate● Operation & Maintenance Manual● Wide range of optional extra features available440/254416/2405753206081054400350220/1274001002000 Hz 10063 Hz Overall dBA400320438350250 Hz 500 Hz 1000 Hz Definition of Ratings & Reference ConditionsPrime Power (PRP) is the nominal output continuously available, where the average load (variable) does not exceed 70% of the prime power rating. 10% overload is available for a maximum of 1 hour in 12 hours of operation.Standby Power (LTP ) is the maximum output available, for up to 500 hours per year, where the average load does not exceed 70% of the standby power rating. No overload is available.Standard Reference Conditions: air inlet temperature 25°C (77°F), barometric pressure 100kPa, [110m (361ft) altitude], 30% relative humidity.Note: The above ratings may be subject to derate at different operating conditions. Please see the Derate Guidelines on the Broadcrown website.All power ratings and reference conditions in accordance with ISO 8528-1 and ISO 3046-1.1149240/138320438350527320438Technical DataMay 2013Generator Model: VolvoTAD 1352GE CGT Stamford HCI 444BCV 350-60 T3/FVoltage 480/277400kWe kVA Amps 43835060 HzEmissionsEPA Tier III Flex CompliantPower FactorCos Φ = 0.83-Phase350320kWe kVA 438RatingsPrime Power (PRP)Standby Power (LTP)HL WSI Units[US Units]Engine Speed r/min [rpm]Gross Power kWm [bhp]363487395530Fan Power kWm [bhp]1925.51925.5Net PowerkWm [bhp]344461376504Emissions Certification Altitude Capabilitym[ft.]1000330010003300Cylinders / TypeAspiration / Charge CoolingGoverning / Engine Management Bore / Stroke mm [in.]Cubic Capacity litres [cu.in.]BMEPkPa [psi]18942752061299Fuel Consumption at 100% Power litres/h [gal/h]87.223.096.325.4Fuel Consumption at 75% Power litres/h [gal/h]66.717.672.919.3Fuel Consumption at 50% Power litres/h [gal/h]46.412.349.513.1Total fuel flowlitres/h [gal/h]Standard Fuel Tank Capacitylitres [gal]Engine Air Flowm³/s [cfm]0.4339180.433918Maximum Air Intake Restriction (used filter)kPa [inWG]Exhaust Gas Flowm³/s [cfm] 1.0452214 1.1282391Exhaust Gas Temperature°C [°F]470878535995Maximum Exhaust Back Pressure kPa [inWG]Typical Exhaust Pipe Diameter mm [in.]Radiator Cooling Air Flowm³/s [cfm]Max Restriction to Cooling Air Flow Pa [inWG]Max Radiator Air-On Temperature °C [°F]Maximum Coolant Temperature °C [°F]Coolant Capacity - Engine Only litres [gal]Total Coolant Capacitylitres [gal]Total Oil Capacity incl Filterslitres [gal]Typical Oil Pressure at Rated SpeedkPa [psi]Typical Oil Consumption (>250hrs Operation)litres/h [pt/h]Heat Rejection to Engine Cooling Water kW [btu/min]164933517710075Heat Rejection to Charge CoolerkW [btu/min]834724874952Heat Radiated From Engine (Typical)kW[btu/min]84559512Electrical System Voltage Battery TypeBattery Capacity SAE CCASI Units[US Units]ManufacturerModel (may vary with voltage)Operating Temperature °C[°F]40[104]27[81]Coupling / No. of Bearings Phase / Poles / Winding Type Power Factor ExcitationInsulation System AVR TypeVoltage RegulationAll specifications and design are subject to change without noticeElectronic Governor / ECU / CANBusTurbocharged / Air to Air6 cyl / Inline / 4-stroke Direct / Single Bearing Alternator55131810F u e l A i r71118831205AS 440± 1.0%Self exited StandbyPrimeG e n e r a lEngine & Cooling SystemVolvo TAD 1352GE1800BCV 350-60 T3/F5.16 /6.22773131 / 15812.78P e r f o r m a n c eT3/FMay 2013G e n e r a l D a t a84412StandbyE x h a u s tC o o l i n g T h e r m a l O i lE l e c V 201029.540Class H 3-Phase / 4-Pole / Winding 311445A0.22 (series) 656Cos Φ = 0.8HCI 444 E HCI 444 ECummins Generator Technologies - Stamford240.48PrimeCGT Stamford HCI 4442165.336140911.21162946.710200[ ] [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ ] ]] ]] ] ] ] ] ]]]] ]] ] ] ] ] ] ] ]] ] ]]] ] ] ]] [ ] ] [ [ ][ ]][ [ ] [ ][ ] ][ ] [ ][STANDARD CONTROL SYSTEM BC 7310 Digital Auto StartThe standard control system for this model is BC 7310 (photo), based on the DeepSea Electronics DSE7310 Digital Auto Start controller.This provides for the manual and automatic remote start of the generator, togetherwith full CANBus implementation for the control and protection of the engine via theECU. LCD digital display of :▪ Coolant temperature with high temperature alarm and shutdown▪ Oil pressure with low pressure alarm and shutdown▪ Oil temperature, engine operating hours, battery charge volts and amps▪ Volts, with Under/Over Volts protection▪ Amps, with Over Current protection▪ Frequency, kW, kVA, Power FactorAlso featuring :▪ Full RS485 Telemetry implementation▪ Automatic cool-down timer function▪ Emergency Stop button▪ Ample auxiliary inputs/outputs for optional features▪ Optional (shown) - battery charger and door mounted illuminated switch.CONTROL SYSTEM OPTIONSThe BC 7320 control system (just the DSE7320 module is shown here) has an identical featureset to the BC 7310 but with the addition of full AMF functionality with integrated mainsmonitoring.Finally, BC 8610 & BC 8620 control systems provide the same features asBC 7310 & BC 7320 respectively, plus :▪ BC 8610 - Set-to-Set Synchronisation▪ BC 8620 - Single Set-to-Mains Supply Synchronisation withintegrated mains monitoringFor Multi Set-to-Mains synchronisation, each set requires BC 8610 with theaddition of one mains monitoring panel BC 8660 (not illustrated).See the Synchronisation Guidelines for further details.All designs and specifications subject to change without noticeLxWxHdB(A) at 1m [3ft]dB(A) at 7m [23ft]IntegralBunded5200[204]x 1740[68]x2200[86]2400[5291]7868985[260]895[236]OptionalOPTIONAL ACOUSTIC ENCLOSURE Canopy 5[ Indicative weight of canopy additional to open setTypical SPL is a mean level, measured in free field conditions, with no contributory background noise.KEY OPTIONS (Open Set)Dimensions mm [in]Additional Weight kg [lbs]*Typical Sound Pressure Levelat Standby Power Fuel Tank Capacity Litres [US gal]Single Point LiftThe optional acoustic enclosure for this model is Canopy 5R , suitable for operation in harsh outdoor environmments whilst providing excellent security and acoustic performance. The steel canopy is of fully welded construction with a two-pack polyurethane egg-shell finish in RAL9001 white. The baseframe is finished in RAL9005 satin finish black.Acoustically, the canopy is designed to meet the requirements ofEU Legislation 2000/14/EC, achieved by extensive use of rock wool andperforated zintec steel lining, together with efficient management of cooling air. Exhaust noise is minimised by a unique high performance exhaust silencer, mounted within the baseframe.A steel fuel tank with filler, gauge and accessory points, is integrated within the baseframe. Alernatively, a bund with separate fuel tank can be provided where this is required.Other key features include :- Side-opening doors with retainers for good service access - Control panel viewing window - External service access panels- Heavy duty locks on all doors for total security - Weather cap on exhaust discharge- Emergency Stop button relocated to canopy exterior - Lifting and holding down points on baseframe - Optional single roof lifting point.Engine & Cooling :- Oil and coolants drains extended to edge of baseframe - Manual lub oil drain pump - Coolant heater- Medium duty air cleaner - Exhaust manifold guardsFuel System :- Baseframe with integral bund and drop-in fuel tank - Fuel filter/separator- Low fuel level switch (single point)- Fuel level switch (four point)- Manual fuel transfer pump- Pumped/gravity fuel transfer system Alternator :- Anti-condensation heater - Quadrature droop kit - Alternative AVR- Thermistor probes and controlsExhaust System :- Residential silencer - Critical silencer- Flange/connection kitPlease refer to Broadcrown Sales Department for full details of these and other optionsAll designs and specifications subject to change without notice。

柴油发电机组主要技术参数表Ll日常维护 (220)1.2 每50小时 (221)1.3 每250 小时 (221)1.4 每400 小时 (221)1.5 每800 小时 (221)1.6 每1200 小时 (222)L 7 每2400 小时 (222)1.8 每6个月 (222)1.9 每12个月 (222)1.10 每24 个月 (222)LIl运行故障分析 (223)1.12 10号柴油发电机 (234)日常维护清洁机组表面；检查水箱冷却液面；液面应尽可能接近填口盖焊接面下3cm处，建议不要超出。

检查空气滤清器堵塞情况；检查柴油机润滑油油面。

着重检查各旋转部件螺栓,特别是喷油泵、水泵、皮带轮、风扇等连接螺栓，必要时停机处理。

检查是否有三漏现象，必要时清理；排除在运转中所发现的简易故障及不正常现象；面清洁机组表面。

每50小时除完成上述班次保养项目外，增加下列工作：如有离合器脱离，请润滑离合器解脱轴承（适用于每天松档15~20次以上，否则每400小时）；用润滑脂时，用量要少，以免挤出。

检查电池，电池液面应位于极板上约IOomnl处，并测量电池电压，必要时充满。

检查是否有三液泄漏现象；检查三滤系统是否良好，必要时更换；检查并调整风扇皮带松紧度；必要时添加或更换水箱和机体内的冷却水；检查发电机及电控部分各接线线头是否牢靠。

每250小时换机油（热机时把油排出）。

新机组初运行到50小时后，应更换全部机油和滤清器。

（机油等级不低于API-CE级）。

热油可引起烫伤。

更换机油滤清器和分流滤清器。

用专用工具取下滤清器。

确保向新的滤清器倒满机油，以排干其中的空气，然后用手拧上，密封垫触上后，再拧3/4圈。

启动机组检查是否有漏油现象，停机检查油面。

更换空气滤清器；更换柴油滤清器；用专用工具拆下柴油滤清器。

向新的滤清器中灌满柴油，然后用手拧上。

衬垫触上后再拧1〜2圈。

检查并调整气门间隙；检查发电机轴承温度是否正常。

200KW 柴油发电机组主要参数（沃尔沃）
●符合标准
本企业制造的该系列发电机组满足国家GB2820-97 《工频柴油发电机组通用技术条件》标准。

●柴油发电机组主要技术参数
额定功率：250KV A/200 KW 稳定电压调整率≤±3% 频率调整率≤5% 额定电压：400V/230V 瞬态电压调整率≤±5 瞬态调整率≤±5% 额定电流：360A 电压恢复时间≤1.5S 频率稳定时间≤7S 额定频率：50HZ 波动率≤±5%
波动率≤1.5%
重量：1650kg
尺寸：2650×1068×1650（mm ）
●柴油机主要参数
型号：TAD734GE 转速：1500r/min 耗油率： 204 g/kw.h 类型：四冲程 转速调节：电子调速
机油容量：29 L
气缸数：6
起动方式：24VDC 电启动 压缩比: 17.2：1 缸径/行程：108/130(mm) 起动电流：600A 排气温度:520℃ 输出功率：250/225KW
起动时间：≤5S
排量: 7.15 L
●发电机主要参数
型号：TFW2-200-4 电制：三相四线，中性点接地 类型：无刷自励 短时电流：150%10S 绝缘等级：H
过载能力：过载10%一小时 功率因数：0.8（滞后）
额定电流：360A
额定功率 250KV A 200KW。

合资康明斯系列发电机组技术参数：机组型号输出功率(kw)电流(A) 柴油机型号缸数缸径*行程（mm）排气量(L)润滑油容量（L）燃油消耗率g/kw.h机组外型尺寸(L×B×H)mm机组重量Kg KW KVA东风康明斯系列THK-15GF 15 18.75 27 4B3.9-G2 4 102*120 3.9 11 208 1650*720*1200 700 THK-20GF 20 25 36 4B3.9-G2 4 102*120 3.9 11 208 1650*720*1200 700 THK-24GF 24 30 43.2 4B3.9-G2 4 102*120 3.9 11 208 1650*720*1200 710 THK-30GF 30 37.5 54 4BT3.9-G2 4 102*120 3.9 11 208 1700*720*1200 800 THK-40GF 40 50 72 4BTA3.9-G2 4 102*120 3.9 11 210 1800*750*1200 920 THK-50GF 50 62.5 90 4BTA3.9-G2 4 102*120 3.9 11 210 1800*750*1200 950 THK-64GF 64 80 115.2 6BT5.9-G2 6 102*120 5.9 16 210 2250*800*1300 1200 THK-75GF 75 93.7 135 6BT5.9-G2 6 102*120 5.9 16 210 2250*800*1300 1250 THK-90GF 90 112.5 162 6BT5.9-G2 6 102*120 5.9 16 210 2250*800*1300 1300 THK-100GF 100 125 180 6BTA5.9-G2 6 102*120 5.9 20 207 2300*800*1300 1500 THK-120GF 120 150 216 6BTAA5.9-G2 6 114*135 5.9 24 207 2300*830*1300 1700 THK-150GF 150 187.5 270 6CTA8.3-G2 6 114*135 8.3 24 207 2400*970*1500 2100 THK-180GF 180 225 324 6CTAA8.3-G2 6 114*135 8.3 26 207 2500*970*1500 2300 THK-200GF 200 250 360 6LTAA8.9-G2 6 114*145 8.9 28 207 2600*970*1500 2500重庆康明斯系列THK-200GF 200 250 360 NTA855-GA 6 140*152 14 38 206 3000*1050*1750 2600 THK-220GF 220 275 396 NTA855-GA 6 140*152 14 38 206 3000*1050*1750 2700 THK-250GF 250 312.5 450 NTA855-G1A 6 140*152 14 38 207 3100*1050*1750 2900 THK-280GF 280 350 504 MTAA11-G3 6 140*152 10.8 38 210 3100*1050*1750 2900 THK-280GF 280 350 504 NTA855-G1B 6 140*152 14 38 206 3100*1050*1750 2950 THK-300GF 300 350 540 NTA855-G2A 6 140*152 14 38 206 3200*1050*1750 3000 THK-350GF 350 437.5 630 NTAA855-G7A 6 140*152 14 38 205 3300*1250*1850 3200 THK-400GF 400 500 720 KTA19-G3 6 159*159 18.9 50 210 3300*1400*1970 3700 THK-450GF 450 526.5 810 KTAA19-G4 6 159*159 18.9 50 206 3300*1400*1970 3900 THK-500GF 500 625 900 KTAA19-G5 6 159*159 37.8 50 206 3500*1500*2000 4200 THK-550GF 550 687.5 990 KTAA19-G6A 6 159*159 37.8 50 206 3600*1500*2000 4800 THK-600GF 600 750 1080 KT38-G 12 159*159 37.8 100 206 4300*1700*2450 7000 THK-650GF 650 812.5 1170 KTA38-G2 12 159*159 37.8 100 206 4300*1700*2450 7500 THK-700GF 700 800 1260 KTA38-G2B 12 159*159 37.8 100 206 4400*1750*2450 8000 THK-800GF 800 875 1440 KTA38-G2A 12 159*159 37.8 100 206 4500*1750*2450 8200 THK-800GF 800 1000 1440 KTA38-G5 12 159*159 37.8 120 208 4500*1800*2350 8800 THK-1000GF 1000 1250 1800 KTA38-G9 12 159*159 37.8 135 208 4500*1800*2350 9200THK-1100GF 1100 1375 1980 KTAA38-G9A 12 159*159 37.8 135 208 4500*2000*2450 9500 THK-1100GF 1100 1375 1980 KTA50-G3 16 159*159 50.3 177 205 5300*2080*2500 10000 THK-1200GF 1200 1500 2160 KTA50-G8 16 159*159 50.3 204 205 5700*2280*2500 10500 THK-1500GF 1500 1875 2700 QSK60-G3 16 159*190 60.2 212 205 5700*2280*2500 13000 THK-1800GF 1800 2250 3240 QSK60-G4 16 159*190 60.2 212 205 5800*2300*2600 15000 THK-2000GF 2000 2500 3600 QSK60-G8 16 159*190 60.2 212 205 6000*2500*3100 17200 THK-2600GF 2600 3250 4680 QSK78-G6 16 159*190 60.2 212 205 7000*2500*3100 22200 沃尔沃(VOLVO)系列发电机组技术参数：型号功率(kw)电流发动机型号缸数缸径(mm)*行程(mm)排气量(L) 机油容量(L)燃油消耗率g/kw.h长×宽×高L×W×Ｈmm×mm×mm机组重量Kg KW KVATHV-68GF 68 85 122.4 TD520GE 4 108*130 4.76 13 213 2100×720×13801030 THV-80GF 80 100 144 TAD531GE 4 108*130 4.76 13 214 2100×960×14501150 THV-100GF 100 125 180 TAD532GE 4 108*130 4.78 15 214 2200×1000×14501200 THV-120GF 120 150 216 TAD731GE 6 108*130 7.15 23 215 2500×1020×14501500 THV-150GF 150 187.5 270 TAD732GE 6 108*130 7.15 34 213 2520×1060×15301700 THV-180GF 180 225 324 TAD733GE 6 108*130 7.15 34 216 2550×1060×15301800 THV-200GF 200 250 360 TAD734GE 6 108*130 7.15 35 204 2600×1100×15301950 THV-220GF 220 275 396 TAD734GE 6 120*138 9.36 35 201 2900×1120×16002300 THV-260GF 260 325 468 TAD941GE 6 120*138 9.36 35 202 2900×1120×16002400 THV-280GF 280 350 504 TAD941GE 6 120*138 9.36 35 202 3000×1180×16002450 THV-300GF 300 375 540 TAD1343GE 6 131*150 12.13 35 198 3100×1150×16002750 THV-350GF 350 437.5 630 TAD1344GE 6 131*150 12.13 35 199 3100×1150×16003050 THV-400GF 400 500 720 TAD1345GE 6 144*165 16.12 48 200 3200×1150×18803300 THV-440GF 440 550 792 TAD1641GE 6 144*165 16.12 48 199 3200×1150×18803400 THV-480GF 480 600 864 TAD1642GE 6 144*165 16.12 48 201 3300×1150×18803500 THV-500GF 500 625 900 TAD1643GE 6 144*165 16.12 48 199 3350×1350×19503600 THV-550GF 550 687.5 990 TAD1643GE 6 144*165 16.12 48 199 3400×1350×20003700 大宇（DAEWOO）系列发电机组技术参数：型号功率(kw)电流发动机型号缸数缸径*行程(mm)排气量(L) 机油容量(L)燃油消耗率g/kw.h长×宽×高L×W×Ｈmm×mm×mm机组重量Kg KW KVATHD-50GF 50 62.5 90 DB58 6 102*118 5.785 15 215 2000×730×1150900 THD-75GF 75 93.7 135 D1146 6 111*139 8.071 18 222 2200×800×15001100 THD-100GF 100 125 180 D1146T 6 111*139 8.071 18 200 2300×800×15001500THD-150GF 150 136 270 P086TI-1 6 111*139 8.071 18 207 2550×1000×15001750 THD-180GF 180 225 324 P086TI 6 111*139 8.071 18 202 2600×1000×1500 1800 THD-220GF 220 275 396 P126TI 6 123*155 11.051 20 205 2900×1050×16502400 THD-250GF 250 312.5 450 P126TI-II 6 123*155 11.051 25 202 3000×1050×16502600 THD-300GF 300 375 540 P158LE-1 8 128*142 14.618 33 232 3100×1400×18502700 THD-350GF 350 437.5 630 P158LE 8 128*142 14.618 33 209 3100×1400×18502800 THD-400GF 400 500 720 P158LE-S 8 128*142 14.618 35 210 3120×1400×18503000 THD-440GF 440 550 792 P180LE 10 128*142 18.273 40 205 3300×1400×18503200 THD-450GF 450 562.5 810 P180LE-S 10 128*142 18.273 40 205 3300×1400×1850 3300 THD-500GF 500 625 900 P222LE-1 12 128*142 21.927 45 200 3400×1400×1850 3500 THD-520GF 520 650 936 P222LE 12 128*142 21.927 45 209 3400×1400×1850 3600 THD-550GF 550 687.5 990 P222LE-S 12 128*142 21.927 45 207 3400×1400×1850 3700 THD-600GF 600 750 1080 P222LE-II 12 128*142 21.927 45 210 3500×1400×1850 4000 THD-650GF 650 812.5 1170 P222FE-II 12 128*142 25.42 50 207 3600×1400×1850 4500。

沃尔沃400KW柴油发电机组
机组标准配置（国标GB/T2820标准执行生产）
●发动机:沃尔沃TAD1650GE机型，干式空气滤清器、燃油滤清器、机油滤清器。

油水分离器、机油排污阀。

●发电机：“国海”单轴承发电机，IP23防护等级，H级绝缘，H级温升，接地标志，塑壳断路器。

●控制系统：采用众智、深海、捷克科迈等品牌LCD智能控制器。

●蓄电池：24V免维护电瓶、电瓶连接线，连接线防护罩、固定螺栓、电瓶开关、24V直流充电发电机。

●散热器:维创，满足环境温度40℃正常使用。

皮带驱动风扇冷却，自带风扇安全防护罩。

●机组：排气避震波纹管、工业型消音器、弯管、法兰、石棉垫、连接螺栓。

●资料：说明书、零部件手册、保修卡、合格证、出厂检验报告、装箱清单。

●
我公司产品均提供7*24小时保修服务，新机保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。

机组性能指标
机组外形尺寸、重量
沃尔沃400KW发电机组技术参数。

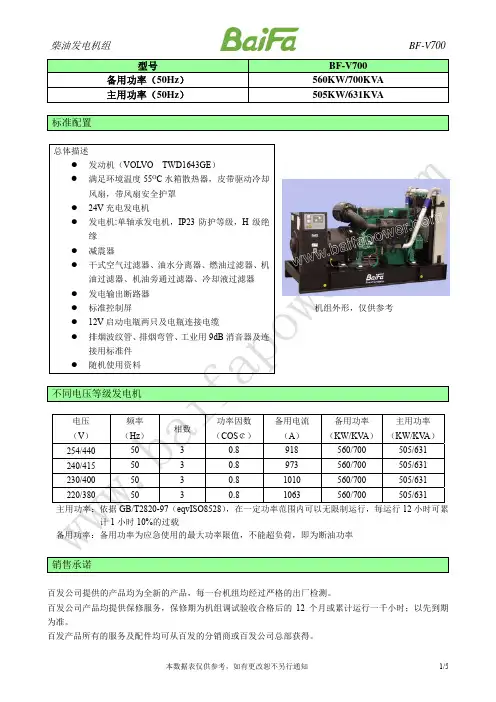

BF-V550机组数据参数百发机组型号 主用 机组功率 （KW） 机组功率 （KVA） 发动机功率 （KW） 发动机型号 发动机生产商 发动机结构 发动机冷却方式 调速系统 启动方式 发动机过滤系统 燃油系统 发动机总排量 （L） 压缩比 缸径×行程 （mm） 100%负载燃油耗量 (L/h) 机油耗量 （L/h） 排风量 （m /min） 燃气量 （m /min） 排烟量 （m /min） 排烟温度 （℃） 机油容量 （L） 冷却液容量 （L） 短路保护 额定电压/频率/功率因素 稳态频率调整率 空载电压调整范围 稳态电压调整率 绝缘等级/防护等级 电话影响系数/谐波系数 随机附件 机组尺寸 （mm） 机组重量 （kg） 机组带底座燃油箱尺寸 （mm） 机组带底座燃油箱重量 （kg） 机组带底座燃油箱容量 （L） 20ft集装箱式参考尺寸（mm）3 3 3BF-V550 备用 440 550 484 TAD1641GE 瑞典VOLVO（沃尔沃） 直列6缸，四冲程，废气涡轮增压，空空中冷，电喷式燃油系统 满足环境温度40 C水箱散热器，皮带驱动冷却风扇，带风扇安全护罩 发动机管理系统——EMS2 24V直流电启动，并配有硅整流充电发电机干式空气过滤器、油水分离器、燃油过滤器、机油过滤器、机油旁通过滤器、冷却 液过滤器O400 500 441全电子喷油系统 16.12 16.5：1 144×165 104.5 0.10 606 35.5 85.0 443 48 93 MCCB空气开关 400V/230V，50Hz，0.8滞后，三相四线 0～5%可设定 ≥95%～105% 优于±1% H级/IP23 TIF＜50/ THF＜2%启动电瓶及连接线一套；排烟弯管、波纹减震管、法兰、消音器一套；底座减震器 一套115.2 0.1038 92.0 4553300×1160×2000 3800 3300×1270×2030 4150 700 6058×2438×2896。

江苏省天然气有限公司发电机组使用指导书发布日期：2009年月日实施日期：2009年月日___________________________________________________________ 本作业指导书由安全生产部提出起草：________________ 日期：2009年月日审核：________________ 日期：2009年月日批准：________________ 日期：2009年月日1．目的为确保发电机组的安全平稳运行，确保发电机组完好备用，制定本作业指导书。

本作业指导书对发电机组设备的日常巡检、维护保养及操作进行了规定。

2. 使用范围本作业指导书适用于锡沙线天然气输气站场。

3.机组的主要技术参数4.机组的使用4.1使用前的检查4.1.1将机组安置在平坦的屋内场地，屋内通风应保持良好，排风排气应保证充足。

4.1.2保持机组整洁无污垢。

4.1.3检查机油的牌号是否与柴油机说明书规定的相同。

检查机油油位，如不足应加足，并按说明书规定周期更换机油。

4.1.4检查冷却液液位是否到位，如液位，应用与原来相同的冷却液加足。

4.1.5检查机组的燃油系统是否漏油，燃油是否充足等。

4.1.6检查蓄电池是否充足，接线是否正确、牢固。

4.1.7检查仪表是否完好，电气接线是否牢固。

主开关是否处于断开状态。

4.1.8长期存放的机组，使用前应检查电气回路是否受潮。

用500兆欧表测量电气回路的绝缘电阻，不得低于2兆欧，否则应采取烘干措施。

4.1.9检查金属接地点是否牢固。

4.2机组的启动和运行4.2.1 机组的启动一切准备好以后，我们就可以着手启动发电机。

如果发电机组是安装或维修后第一次启动（燃油烧尽自动停车，再起动时同第一次起动），首先应用手油泵泵动数十次，把燃油系统中的空气排除干净。

如必要应打开放气螺丝排除之。

然后来到控制屏前，找到启动电锁，把电锁顺时针转动一挡，这时应能看到控制屏上充电故障灯、油压表照明灯、水温表照明灯已亮起，油压表应回零。
