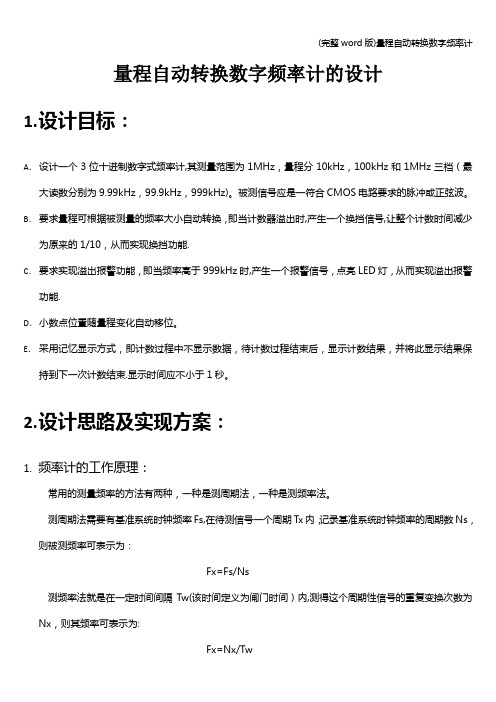

量程自动转换程序及流程框图

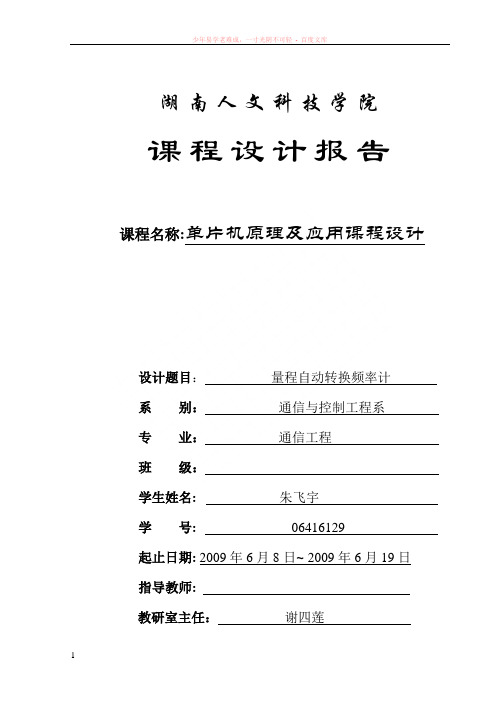

少年易学老难成，一寸光阴不可轻- 百度文库湖南人文科技学院课程设计报告课程名称:单片机原理及应用课程设计设计题目：量程自动转换频率计系别：通信与控制工程系专业：通信工程班级：学生姓名: 朱飞宇学号: 06416129起止日期: 2009年6月8日~ 2009年6月19日指导教师:教研室主任：谢四莲指导教师评语：指导教师签名：年月日成绩评定项目权重成绩1、设计过程中出勤、学习态度等方面0.22、课程设计质量与答辩0.53、设计报告书写及图纸规范程度0.3总成绩教研室审核意见：教研室主任签字：年月日教学系审核意见：主任签字：年月日本设计是一种基于STC89C52单片机开发的频率自动转换测量仪的设计。

系统以单片机STC89C52及可编程逻辑器件为核心，构成完备的测量系统。

可以对20 Hz～20 kHz 频率范围的信号进行频率、相位等参数的精确测量，测相绝对误差不大于1°；采用数码管显示被测信号的频率、相位差。

硬件结构简单，软件采用汇编语言实现，程序简单可读写性强，效率高。

与传统的电路系统相比，其有处理速度快、稳定性高、性价比高的优点。

关键词：STC80C52 自动转换可编程逻辑器件单片机设计要求 (2)1 方案论证与对比 (2)1.1 方案一 (2)1.2 方案二 (3)1.3 方案对比与选择 (3)2 单元电路设计与计算 (4)2.1 放大电路的设计 (4)2.2 整形电路的设计 (4)2.3 分频电路的设计 (5)2.4 分频控制电路设计 (6)3 系统软件工作流程图 (6)3.1 系统工作流程 (6)4 系统功能测试与整体指标 (8)5 详细仪器清单 (8)6 总结与思考及致谢 (10)参考文献 (11)附录一：放大整形分频控制电路PCB板 (12)附录二：74HC390分频电路PCB板图 (13)附录三：程序 (14)量程自动转换频率计设计要求利用单片机作为控制核心，完成一个量控可以自动转换得频率计。

量程自动转换数字频率计的设计1.设计目标：A．设计一个3位十进制数字式频率计,其测量范围为1MHz，量程分10kHz，100kHz和1MHz三档（最大读数分别为9.99kHz，99.9kHz，999kHz)。

被测信号应是一符合CMOS电路要求的脉冲或正弦波。

B．要求量程可根据被测量的频率大小自动转换，即当计数器溢出时,产生一个换挡信号,让整个计数时间减少为原来的1/10，从而实现换挡功能.C．要求实现溢出报警功能，即当频率高于999kHz时,产生一个报警信号，点亮LED灯，从而实现溢出报警功能.D．小数点位置随量程变化自动移位。

E．采用记忆显示方式，即计数过程中不显示数据，待计数过程结束后，显示计数结果，并将此显示结果保持到下一次计数结束.显示时间应不小于1秒。

2.设计思路及实现方案：1.频率计的工作原理：常用的测量频率的方法有两种，一种是测周期法，一种是测频率法。

测周期法需要有基准系统时钟频率Fs,在待测信号一个周期Tx内，记录基准系统时钟频率的周期数Ns，则被测频率可表示为：Fx=Fs/Ns测频率法就是在一定时间间隔Tw(该时间定义为闸门时间）内,测得这个周期性信号的重复变换次数为Nx，则其频率可表示为:Fx=Nx/Tw本设计采用的是直接测频率的方法。

2.频率计的原理框图:频率计的系统设计可分为3位十进制计数模块,闸门控制模块，译码显示模块，可自动换挡模块和分频模块。

其原理框图如下：其中，可自动换挡模块为闸门控制模块提供3个挡，也就是三个测量范围的基准时钟信号，通过计数器的最高位的溢出情况来判定工作在第几挡.闸门控制模块根据基准时钟信号产生基准时钟信号周期2倍的周期使能信号，随后为锁存器产生一周期性地锁存信号,再然后为计数模块产生一周期性的清零信号。

3位十进制计数模块在使能信号和清零信号的控制下对被测信号的波形变化进行计数，若产生溢出则为自动换挡模块输出一换挡信号。

译码显示模块显示被测信号的频率。
