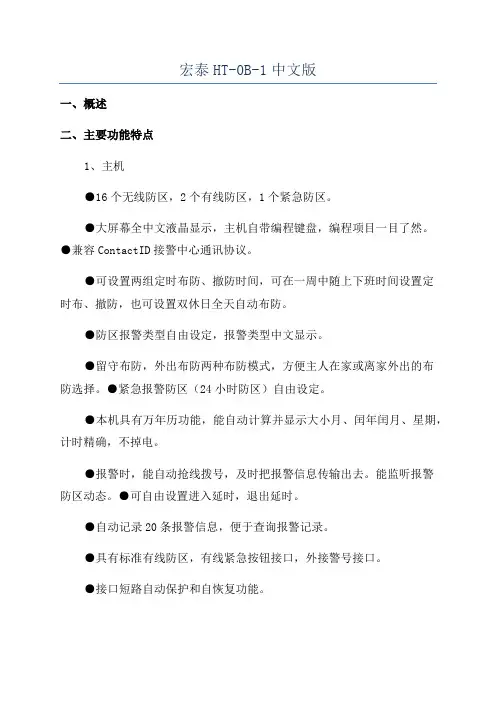

宏泰HT-0B-1中文版一、概述二、主要功能特点1、主机●16个无线防区，2个有线防区，1个紧急防区。
●大屏幕全中文液晶显示，主机自带编程键盘，编程项目一目了然。
●兼容ContactID接警中心通讯协议。
●可设置两组定时布防、撤防时间，可在一周中随上下班时间设置定时布、撤防，也可设置双休日全天自动布防。
●防区报警类型自由设定，报警类型中文显示。
●留守布防，外出布防两种布防模式，方便主人在家或离家外出的布防选择。
●紧急报警防区（24小时防区）自由设定。
●本机具有万年历功能，能自动计算并显示大小月、闰年闰月、星期，计时精确，不掉电。
●报警时，能自动抢线拨号，及时把报警信息传输出去。
能监听报警防区动态。
●可自由设置进入延时，退出延时。
●自动记录20条报警信息，便于查询报警记录。
●具有标准有线防区，有线紧急按钮接口，外接警号接口。
●接口短路自动保护和自恢复功能。
●电源交直流自动切换：可选配高效长寿可充电池组，平常涓流充电，交流停电自动转换。
2、红外入侵探测器用于室内空间防范，壁挂式安装于室内墙面上，探测入侵者的人体红外热辐射，并将入侵信号通过无线传输的方式发射给主机报警。
3、无线门磁它由无线发射器和磁块两部分组成，用来探测门、窗、抽屉等被非法打开或移动。
当发射器与磁块分开超过1公分时，发射器红色指示灯亮，同时向主机发出报警信号。
4、遥控器用来对主机进行设置警戒（布防），解除警戒（撤防），遇到紧急情况，按“紧急”按钮，即刻触发主机报警。
三、编程操作1、编程注意事项(1)打开“编程”开关，“编程”指示灯亮，液晶屏显示“编程”二字，即可进行各项功能编程操作。
每项操作完成后应按“复位”键。
(2)所有编程项目完成后，必须将“编程”开关关闭，“编程”指示灯熄灭，液晶中“编程”二字消失。
否则，主机将不能正常工作。
(3)“编程”开关打开后30秒内没进行任何操作或关闭，会响“嘀嘀”提示音，提示关闭“编程开关”。
2、设置当前时间（24小时制）(1)本机具有万年历功能，能自动计算并显示大小月，润年润月、星期。

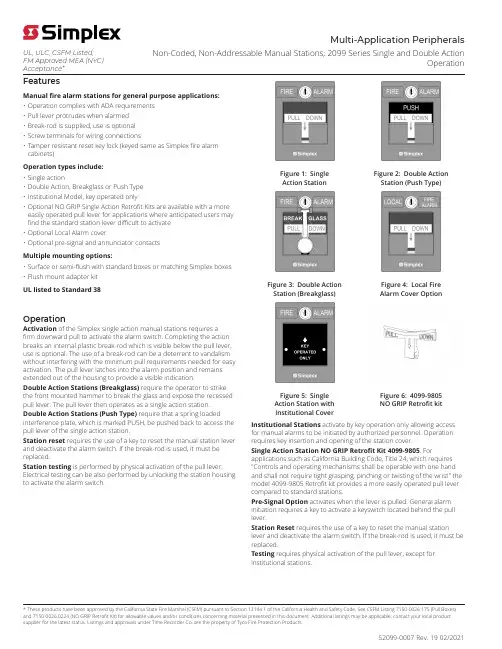

Non-Coded, Non-Addressable Manual Stations; 2099 Series Single and Double ActionOperation* These products have been approved by the California State Fire Marshal (CSFM) pursuant to Section 13144.1 of the California Health and Safety Code. See CSFM Listing 7150-0026:175 (Pull Boxes)and 7150-0026:0224 (NO GRIP Retrofit Kit) for allowable values and/or conditions concerning material presented in this document. Additional listings may be applicable; contact your local product FeaturesManual fire alarm stations for general purpose applications:• Operation complies with ADA requirements • Pull lever protrudes when alarmed • Break-rod is supplied, use is optional • Screw terminals for wiring connections• Tamper resistant reset key lock (keyed same as Simplex fire alarm cabinets)Operation types include:• Single action• Double Action, Breakglass or Push Type • Institutional Model, key operated only• Optional NO GRIP Single Action Retrofit Kits are available with a more easily operated pull lever for applications where anticipated users may find the standard station lever difficult to activate • Optional Local Alarm cover• Optional pre-signal and annunciator contacts Multiple mounting options:• Surface or semi-flush with standard boxes or matching Simplex boxes • Flush mount adapter kit UL listed to Standard 38OperationActivation of the Simplex single action manual stations requires a firm downward pull to activate the alarm switch. Completing the action breaks an internal plastic break-rod which is visible below the pull lever,use is optional. The use of a break-rod can be a deterrent to vandalism without interfering with the minimum pull requirements needed for easy activation. The pull lever latches into the alarm position and remains extended out of the housing to provide a visible indication.Double Action Stations (Breakglass) require the operator to strike the front mounted hammer to break the glass and expose the recessed pull lever. The pull lever then operates as a single action station.Double Action Stations (Push Type) require that a spring loadedinterference plate, which is marked PUSH, be pushed back to access the pull lever of the single action station.Station reset requires the use of a key to reset the manual station lever and deactivate the alarm switch. If the break-rod is used, it must be replaced.Station testing is performed by physical activation of the pull lever.Electrical testing can be also performed by unlocking the station housingto activate the alarm switch.Figure 1: Single Action StationFigure 2: Double ActionStation (Push Type)Figure 3: Double Action Station (Breakglass)Figure 4: Local FireAlarm Cover OptionFigure 5: Single Action Station with Institutional CoverFigure 6: 4099-9805NO GRIP Retrofit kitInstitutional Stations activate by key operation only allowing access for manual alarms to be initiated by authorized personnel. Operation requires key insertion and opening of the station cover.Single Action Station NO GRIP Retrofit Kit 4099-9805. Forapplications such as California Building Code, Title 24, which requires "Controls and operating mechanisms shall be operable with one hand and shall not require tight grasping, pinching or twisting of the wrist" the model 4099-9805 Retrofit kit provides a more easily operated pull lever compared to standard stations.Pre-Signal Option activates when the lever is pulled. General alarm initiation requires a key to activate a keyswitch located behind the pull lever.Station Reset requires the use of a key to reset the manual stationlever and deactivate the alarm switch. If the break-rod is used, it must be replaced.Testing requires physical activation of the pull lever, except for institutional stations.UL, ULC, CSFM Listed;FM Approved MEA (NYC)Acceptance*Multi-Application PeripheralsApplication referenceRefer to NFPA 72, the National Fire Alarm and Signaling Code, and all applicable local codes for complete requirements for manual stations.The following summarizes the basic requirements.1. Stations shall be located in the normal path of exit and distributed in the protected area such that they are unobstructed and readily accessible.2. Mounting shall be with the operable part not less than 42 in. (1.07 m) and not more than 48 in. (1.22 m) above floor level.3. At least one station shall be provided on each floor. Additional stations shall be provided to obtain a travel distance not more than 200 ft (61 m)to the nearest station from any point in the building.4. When manual station coverage appears limited in any way, additional stations should be installed.Product selectionTable 1: Single action models (General alarm)Table 2: Double action models (General Alarm)Table 3: AccessoriesAdditional manual station referenceSurface mounting referenceFigure 7: Surface mounting reference Note: Figure shows 2975-9178 box and 2975-9022 cast box.Semi-flush mounting referenceFigure 8: Semi-flush mounting referenceFlush mount referenceFigure 9: Flush mount reference Note: Figure shows 2099-9819 (black) and 2099-9820 (beige) flush mount adapter kit.SpecificationsTable 4: SpecificationsNon-Coded, Non-Addressable Manual Stations; 2099 Series Single and Double Action Operation© 2021 Johnson Controls. All rights reserved. All specifications and other information shown were current as of document revision and are subject to change without notice. Additional listings may be applicable, contact your local Simplex® product supplier for the latest status. Listings and approvals under Simplex Time Recorder Co. Simplex, and the product names listed in this material are marks and/or registered marks. Unauthorized use is strictly prohibited. NFPA 72 and National Fire Alarm Code are。

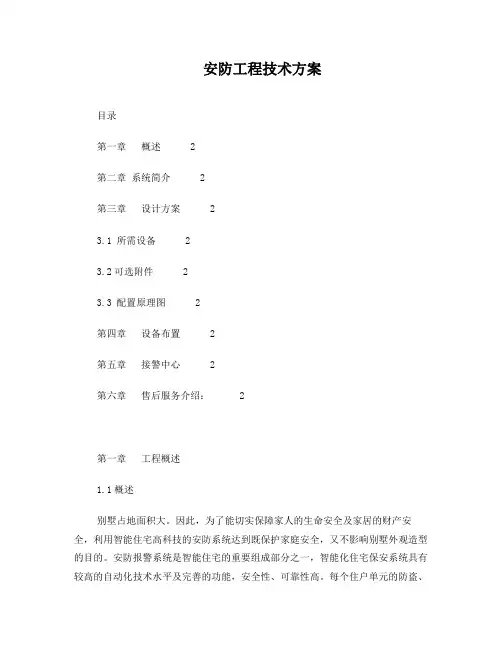

安防工程技术方案目录第一章概述 2第二章系统简介 2第三章设计方案 23.1 所需设备 23.2可选附件 23.3 配置原理图 2第四章设备布置 2第五章接警中心 2第六章售后服务介绍： 2第一章工程概述1.1概述别墅占地面积大。
因此，为了能切实保障家人的生命安全及家居的财产安全，利用智能住宅高科技的安防系统达到既保护家庭安全，又不影响别墅外观造型的目的。
安防报警系统是智能住宅的重要组成部分之一，智能化住宅保安系统具有较高的自动化技术水平及完善的功能，安全性、可靠性高。
每个住户单元的防盗、防灾报警装置通过网络系统与小区管理中心的监控计算机连接起来，实现不问断监控。
安防重点可设在一楼，其它各家居安防系统需设备全面，故从业主安全、全面、稳定的需求角度出发，对此进行探讨。
豪恩的家用安防系统具有较高的性价比，在实现完善的家居防盗和自动监控的情况下，无需进行复杂的安装与设置，不会破坏用户家中已有的装修，美观大方的产品可以与用户家中现代化的装饰可容为一体。
同时这款产品操作方便易懂，在中国市场全新推出了LHD8003中文报警控制主机使用标准的语音提示操作，给用户带来全新的使用感受。
豪恩安防产品品种齐全，外围设备多，可提供从大型别墅到单层普通公寓住宅以及复试住宅的全套安防系统解决方案。
1-2 系统简介1、安防报警系统安防报警系统是智能住宅的重要组成部分之一，智能化住宅保安系统具有较高的自动化技术水平及完善的功能，安全性、可靠性高。
每个住户单元的防盗、防灾报警装置通过网络系统与小区管理中心的监控计算机连接起来，实现不问断监控。
安防报警包括：门禁系统、红外门磁报警、火灾报警、煤气泄漏报警、紧急求助、闭路电视监控、周边防越报警、对讲防盗门系统等。
1)门禁系统：在住户人室门的门框上边中央位置安装一对门磁，住户可用钥匙正常打开大门，如果发生非法撬门，门禁系统会发出报警信号，并通过家庭防盗主机将信号传至小区物业管理中心，告诉值班人员是哪一栋、哪一户发生哪种类型报警，值班人员即可调度保安人员及时到现场处理。

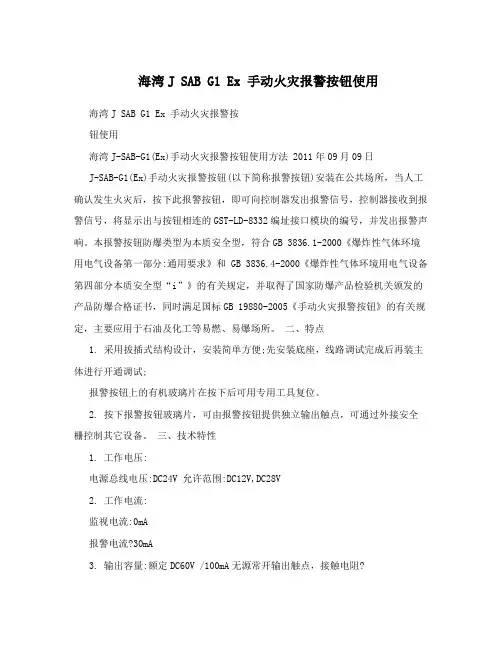

海湾J SAB G1 Ex 手动火灾报警按钮使用海湾J SAB G1 Ex 手动火灾报警按钮使用海湾J-SAB-G1(Ex)手动火灾报警按钮使用方法 2011年09月09日J-SAB-G1(Ex)手动火灾报警按钮(以下简称报警按钮)安装在公共场所，当人工确认发生火灾后，按下此报警按钮，即可向控制器发出报警信号，控制器接收到报警信号，将显示出与按钮相连的GST-LD-8332编址接口模块的编号，并发出报警声响。
本报警按钮防爆类型为本质安全型，符合GB 3836.1-2000《爆炸性气体环境用电气设备第一部分:通用要求》和 GB 3836.4-2000《爆炸性气体环境用电气设备第四部分本质安全型“i”》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，同时满足国标GB 19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易燃、易爆场所。
二、特点1. 采用拔插式结构设计，安装简单方便;先安装底座，线路调试完成后再装主体进行开通调试;报警按钮上的有机玻璃片在按下后可用专用工具复位。
2. 按下报警按钮玻璃片，可由报警按钮提供独立输出触点，可通过外接安全栅控制其它设备。
三、技术特性1. 工作电压:电源总线电压:DC24V 允许范围:DC12V,DC28V2. 工作电流:监视电流:0mA报警电流?30mA3. 输出容量:额定DC60V /100mA无源常开输出触点，接触电阻?100mW4. 启动零件型式:重复使用型5. 启动方式:人工按下有机玻璃片6. 复位方式:用吸盘手动复位7. 火警指示灯:红色，正常时熄灭，报警后点亮8. 线制:两线制9. 使用环境:类型:户内温度:-20?,+40?相对湿度?95%，不凝露10. 外形尺寸:90mm×122mm×48.5mm (带底壳)11. 外壳防护等级:IP4312. 壳体材料和颜色:ABS，红色13. 重量:221g(含底壳)14. 安装孔距:65mm15. 防爆标志:ExibIICT616. 防爆合格证号:CE06204517. 配接安全栅输出参数:Uo,28V，Io,93mA18. 执行标准:GB 19880-2005 GB 3836.1-2000 GB 3836.4-2000 结构特征与工作原理1. 报警按钮外形示意图如图1所示。

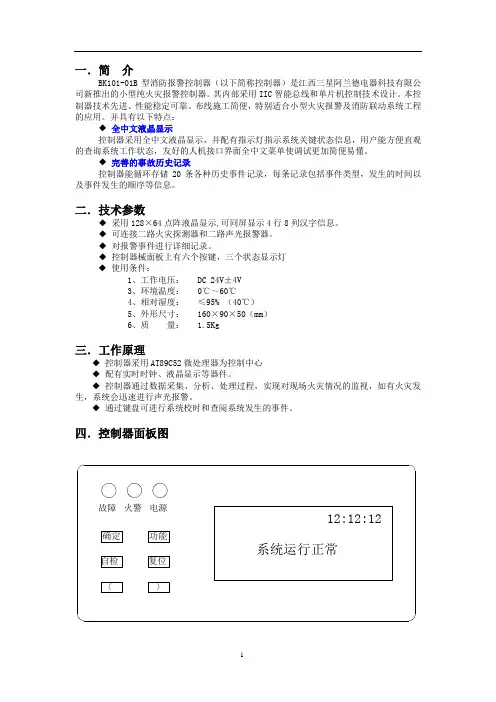

一．简 介BK101-01B 型消防报警控制器（以下简称控制器）是江西三星阿兰德电器科技有限公司新推出的小型纯火灾报警控制器。
其内部采用IIC 智能总线和单片机控制技术设计。
本控制器技术先进、性能稳定可靠、布线施工简便，特别适合小型火灾报警及消防联动系统工程的应用。
并具有以下特点：◆ 全中文液晶显示控制器采用全中文液晶显示，并配有指示灯指示系统关键状态信息，用户能方便直观的查询系统工作状态，友好的人机接口界面全中文菜单使调试更加简便易懂。
◆ 完善的事故历史记录控制器能循环存储20条各种历史事件记录，每条记录包括事件类型，发生的时间以及事件发生的顺序等信息。
二．技术参数◆ 采用128×64点阵液晶显示,可同屏显示4行8列汉字信息。
◆ 可连接二路火灾探测器和二路声光报警器。
◆ 对报警事件进行详细记录。
◆ 控制器械面板上有六个按键，三个状态显示灯 ◆ 使用条件：1、工作电压： DC 24V ±4V3、环境温度： 0℃～60℃4、相对湿度： ≤95% （40℃）5、外形尺寸： 160×90×50（mm ）6、质 量： 1.5Kg三．工作原理◆ 控制器采用AT89C52微处理器为控制中心 ◆ 配有实时时钟、液晶显示等器件。
◆ 控制器通过数据采集、分析、处理过程，实现对现场火灾情况的监视，如有火灾发生，系统会迅速进行声光报警。
◆ 通过键盘可进行系统校时和查阅系统发生的事件。
四．控制器面板图火警〈自检确定故障系统运行正常〉复位功能电源12:12:12五．操作说明5．1 信息显示5．1．1 开机控制器开机或复位时的时候进入初始化状态(如图5-1)，系统初始化完以后，控制器进入正常运行状态(如图5-2)。
图5-1 图5-25．1．2 故障当回路上探测器出现无响应或断路时： ◆ 液晶屏显示故障信息 ◆ 面板上故障灯闪亮当故障恢复时，以上信息自动消失，系统返回正常运行状态。
艾礼富IP联网防盗报警系统设计方案书2016年目录一．系统概述 (3)二．设计标准规范 (3)三、设备功能特点 (4)1. 管理中心软件AL-2006S (4)2. 通讯主机TNW-9400 (4)3. 中文液晶触摸式键盘 (5)4. TNW-ENT-INT网络扩展模块 (5)5. 单防区模快 (5)6. 通讯中继分线器 AL-7424 (5)7. 联动模块AL-7016J (6)8. 8防区报警模块 (6)9. 紧急按钮HO-01B (6)四.报警系统的组成 (6)1．报警防范系统的组成 (6)2、报警防范系统结构图 (7)五、IP网络报警系统实现的功能 (7)一．系统概述本智能网络安防系统是建立在多级通讯网络平台上，采用网络方式和专业高速通讯协议进行数据传输和处理，具有报警响应时间短、系统容量大、可靠性高、数据安全、扩充性强、施工简单、操作方便等特点，适用于小区、厂矿、企事业、科研院校单位的安全防范，以及其他等领域。
系统特性：1、系统反应速度快，警情信息上报速度低于两秒。
系统容量大2、总线距离长，总线距离通过中继器的延伸可达到10公里3、通过IP网络，各岗亭防区报警直接上报中心，节省线材及人工成本4、通过联动模块控制电子沙盘，在监控室实时详细了解报警信息5、键盘全中文操作，使用方便，防区名称可任意修改定义二．设计标准规范采用现代化综合技术，系统要具有先进性，扩大和联网能力，并与分布式系统结构相适应，若干年后整个系统仍有动态的先进性。
系统要总体规范，全面设计，方案可选择，做到硬件设备共用，软件资源共享，器材优先组合，在现场条件下工作稳定可靠、操作方便。
从而将设计原则归纳为：质量可靠、技术先进、经济实用。
系统设计所涉及的设计标准和规范主要有：《智能建筑设计标准》（DBJ08-47-95）《民建筑电器设计规范》（JGJ/T16-92）《商用建筑线缆标准》（EIA/TIA-569）《建筑智能化系统工程设计标准》（DB32/181-1998）《安全防范工程程序与要求》（GA/T75-94）三、设备功能特点1. 管理中心软件AL-2006SAL-2006S 管理中心软件是智能网络安防系统的重要组成部分，整个联网系统通过它来进行各种信息处理和管理操作。

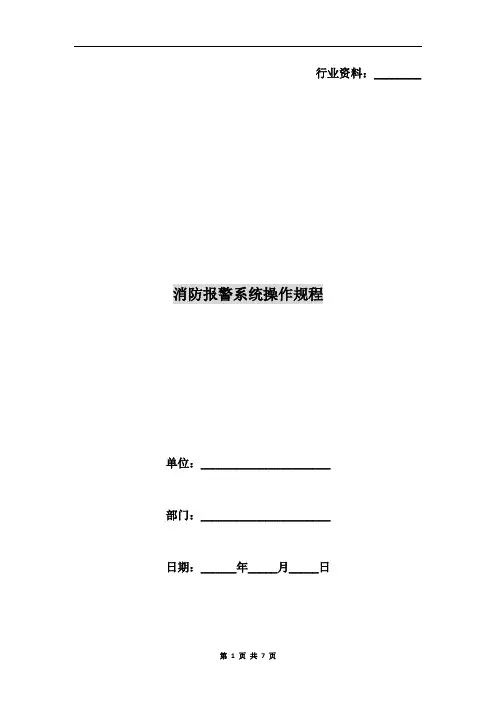

行业资料：________ 消防报警系统操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页消防报警系统操作规程系统的组成：消防报警主机、消防手动报警按钮、消火栓报警按钮、消防电话、消防广播、消防水泵、消防电梯、正压送风机、正压送风口、断电控制模块等组成。
消防报警控制器操作：一.在主机键盘上的每一个键都是双功能键,在做定义或是输入设备号的时候应用的是数字功能,平时的操作则是用它的功能键。
1.自检键：在正常工作状态下按下此键，可检查系统主机的所有的指示灯及报警声音；在调试的状态下，则可以重新注册外部的设备。
2.对时键：可以对系统的时间进行调整，操作时用TAB（消音键）移动光标，用相应的数字键进行更改。
3.分屏/全屏键及窗口切换键：在同一屏幕上出现报警，动作，故障等几种信息时，可用窗口切换键来移动光标选择所要查看的信息项；如信息很多，可在选择信息窗口后用分屏/全屏键单独查看此信息内容，并用上下光标辅助翻页。
4.消音键：系统报警消音。
5.隔离与取消隔离：当系统中的个别设备发生误报或是故障，为不影响别的设备的正常应用，在不能及时处理的情况下，可以先把它隔离，在恢复后在取消隔离。
方法：按下隔离键输入所要隔离的设备的二次码，移动光标，输入设备类型，然后确认,按取消键退出。
取消隔离与隔离的操作方法相同。
设备的二次码为六位，一般前两位是楼层号，第三位代表的是楼号，后三位是设备的编码。
例如：隔离04214630代表二号第 2 页共 7 页楼四层146号水流指示器。
（设备类型在说明书的后面）6.喷洒控制键：这是控制气体灭火系统是否喷洒的键。
在此键没有被允许的时候，在联动时，钢瓶驱动盘不会输出24V电压。
7.启动控制键：此键按下，包括两种功能选择，手动与自动。
手动允许的时候，可以操作手动盘和键盘上的所有功能键。

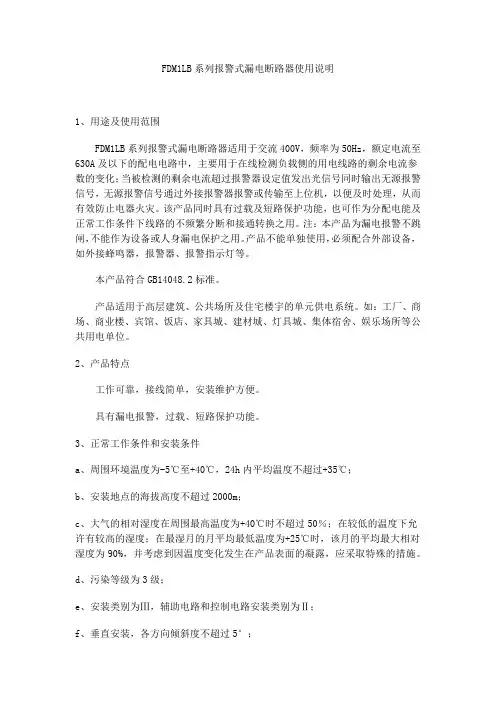

FDM1LB系列报警式漏电断路器使用说明1、用途及使用范围FDM1LB系列报警式漏电断路器适用于交流400V，频率为50Hz，额定电流至630A及以下的配电电路中，主要用于在线检测负载侧的用电线路的剩余电流参数的变化；当被检测的剩余电流超过报警器设定值发出光信号同时输出无源报警信号，无源报警信号通过外接报警器报警或传输至上位机，以便及时处理，从而有效防止电器火灾。
该产品同时具有过载及短路保护功能，也可作为分配电能及正常工作条件下线路的不频繁分断和接通转换之用。
注：本产品为漏电报警不跳闸，不能作为设备或人身漏电保护之用。
产品不能单独使用，必须配合外部设备，如外接蜂鸣器，报警器、报警指示灯等。
本产品符合GB14048.2标准。
产品适用于高层建筑、公共场所及住宅楼宇的单元供电系统。
如：工厂、商场、商业楼、宾馆、饭店、家具城、建材城、灯具城、集体宿舍、娱乐场所等公共用电单位。
2、产品特点工作可靠，接线简单，安装维护方便。
具有漏电报警，过载、短路保护功能。
3、正常工作条件和安装条件a、周围环境温度为-5℃至+40℃，24h内平均温度不超过+35℃；b、安装地点的海拔高度不超过2000m；c、大气的相对湿度在周围最高温度为+40℃时不超过50％；在较低的温度下允许有较高的湿度；在最湿月的月平均最低温度为+25℃时，该月的平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，应采取特殊的措施。
d、污染等级为3级；e、安装类别为Ⅲ，辅助电路和控制电路安装类别为Ⅱ；f、垂直安装，各方向倾斜度不超过5°；g、安装位置的外磁场在任何不应超过地磁场的5倍。
4、型号及含义5、主要技术参数5.1基本参数见表25.2过电流保护特性表35.3额定分断能力及电气机械寿命见表45.4环境温度变化的降容系数见表56、产品使用及安装6.1显示漏电报警指示灯表示：断路器检测到被监线路线路有剩余电流且超过设定的报警值。
海湾报警系统型号大全(1)手动火灾报警按钮J-SAB-G1(Ex)手动火灾报警按纽J-SAM-GST9121手动火灾报警按纽J-SAP-8402手动火灾报警按钮J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401（船用）手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮（适用氢气或乙炔）J-SAM-GST9116(船用)手动报警按钮GST-LD-8332(船用) 防爆编码接口箱(2)消火栓按钮J-SAM-GST9123消火栓按钮J-SAM-GST9124消火栓按钮J-SAF-GST9213(Ex)消火栓按钮(3)消防警铃GST-JL警铃1)火灾报警控制器JB-QB-GST100火灾报警控制器JB-QB-GST200壁挂式火灾报警控制器(联动型）JB-QB-GST200立柜式火灾报警控制器(联动型）JB-QB-GST200琴台式火灾报警控制器(联动型）JB-QB-GST500火灾报警控制器(联动型）JB-QG-GST5000火灾报警控制器(联动型）JB-QT-GST5000火灾报警控制器(联动型）JB-QG-GST9000火灾报警控制器(联动型）JB-QT-GST9000火灾报警控制器(联动型)HT-1042AAE-0火灾报警控制器（联动型）触摸屏JB-QB-GST200(船用)火灾报警控制器(联动型)JB-QB-GST200(船用)火灾报警控制器(联动型)(1)火灾探测器及附件JTY-GM-GST9611点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)点型感温火灾探测器JTY-GD-G3光电感烟火灾探测器JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器 JTY-GF-GST9711(Ex)点型光电感烟火灾探测器DZX-02(Ex)本安型定位底座JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-GD-G3（船用）点型光电感烟火灾探测器JTF-GOM-GST601点型复合式感烟感温火灾探测器JTW-ZCD-G3N（船用）点型感温火灾探测器JTY-GF-GST104（船用）点型光电感烟火灾探测器JTWB-ZCD-G1(A)（船用）点型感温火灾探测器JTY-GF-GST9711(EX)（船用）点型光电感烟火灾探测器 JTW-ZOF-GST9712(EX)（船用）点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器 JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B 独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用) 通用底座DZ-03(船用) 通用底座DZC-01(船用) 防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器(1)火灾探测器及附件JTY-GM-GST9611点型光电感烟火灾探测器JTW-ZOF-GST9712(EX)点型感温火灾探测器JTY-GD-G3光电感烟火灾探测器JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器 JTY-GF-GST9711(Ex)点型光电感烟火灾探测器DZX-02(Ex)本安型定位底座JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-GD-G3（船用）点型光电感烟火灾探测器JTF-GOM-GST601点型复合式感烟感温火灾探测器JTW-ZCD-G3N（船用）点型感温火灾探测器JTY-GF-GST104（船用）点型光电感烟火灾探测器JTWB-ZCD-G1(A)（船用）点型感温火灾探测器JTY-GF-GST9711(EX)（船用）点型光电感烟火灾探测器 JTW-ZOF-GST9712(EX)（船用）点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器 JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B 独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用) 通用底座DZ-03(船用) 通用底座DZC-01(船用) 防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器含电话插孔J-SAP-8402手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮(2)不含电话插孔J-SAB-G1(Ex)手动火灾报警按纽J-SAM-GST9121手动火灾报警按纽J-SAF-GST9211(Ex)手动火灾报警按钮J-SAM-GST9116隔爆型手动火灾报警按钮J-SAP-8401（船用）手动火灾报警按钮J-SAP-8401手动火灾报警按钮J-SAM-GST9116隔爆手动火灾报警按钮（适用氢气或乙炔）(8)火灾声警报器GST-HX-F8501火灾声警报器GST-HX-M8501火灾声警报器GST-HX-F8501(Ex)火灾声警报器3)火灾光警报器GST-MD-F9514火灾光警报器GST-MD-M9514火灾光警报器(2)火灾声光警报器GST-HX-M8502火灾声光警报器HX-100B/T火灾声光警报器HX-100A（船用）火灾声光报警器HX-100B（船用）火灾声光报警器GST-HX-M8502（船用）火灾声光报警器GST-HX-F8502（船用）火灾声光报警器HX-100A火灾声光警报器GST-HX-M8503火灾声光警报器GST-HX-F8502(Ex)火灾声光警报器12)数码显示ZF-101火灾显示盘ZF-101(船用)火灾显示盘ZF-500(船用)火灾显示盘ZF-GST8903(船用)火灾显示盘汉字显示ZF-500火灾显示盘1)平面显示ZF-GST8903火灾显示盘(1)壁挂式JB-QB-GST100火灾报警控制器JB-QB-GST200壁挂式火灾报警控制器(联动型）JB-QB-GST500火灾报警控制器(联动型）JB-QB-GST200(船用)火灾报警控制器(联动型)(5)立柜式JB-QB-GST200立柜式火灾报警控制器(联动型）JB-QG-GST5000火灾报警控制器(联动型）JB-QG-GST9000火灾报警控制器(联动型）(3)控制柜触屏HT-1042AAE-0火灾报警控制器（联动型）触摸屏(1)琴台式JB-QB-GST200琴台式火灾报警控制器(联动型）JB-QT-GST5000火灾报警控制器(联动型）JB-QT-GST9000火灾报警控制器(联动型)3)液晶显示器GST-CRT彩色监控系统1)纯平显示GST-GM9000消防控制室图形显示装置线型光束感烟火灾探测器JTY-HM-GST9615隔爆型线型光束感烟火灾探测器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器(4)独立式感烟火灾探测报警器JTY-GF-GST103/B 独立式感烟火灾探测报警器(1)附件DZX-02(Ex)本安型定位底座DZX-01定位底座DZX-02定位底座DZ-02通用底座DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅GST-LD-8320(船用)终端器(11)输入模块GST-LD-8300（船用）输入模块GST-LD-8319输入模块GST-LD-8300输入模块GST-LD-8306输入模块GST-LD-8319(船用) 接口模块5)输入/输出模块GST-LD-IE8301隔爆型输入输出模块GST-LD-8301（船用）输入输出模块GST-LD-8301输入/输出模块GST-LD-8303输入/输出模块(4)切换模块GST-LD-8302切换模块GST-LD-8302A双动作切换模块GST-LD-8302C切换模块(3)中继模块GST-LD-8321中继模块(1)隔离器GST-LD-8313隔离器GST-LD-I8313隔爆型隔离器(2)气体灭火控制器GST-QKP01气体灭火控制器GST-QKP04气体灭火控制器GST-QKP04/2气体灭火控制器(3)气体喷洒指示灯GST-LD-8317气体喷洒指示灯LDP-PS01 隔爆型气体喷洒指示灯(2)手自动转换开关GST-LD-8316手自动转换开关紧急启停按钮GST-LD-8318紧急启停按钮(1)剩余电流火灾监控探测器GST-DH9200-2剩余电流式电气火灾监控探测器GST-DH9200-3剩余电流式电气火灾监控探测器GST-DH9200-5剩余电流式电气火灾监控探测器GST-DH9200-7剩余电流式电气火灾监控探测器GST-DH9200-9剩余电流式电气火灾监控探测器GST-DH9200-11剩余电流式电气火灾监控探测器GST-DH9501/3剩余电流式传感器GST-DH9501/5剩余电流传感器GST-DH9501/7剩余电流式传感器GST-DH9501/12F剩余电流式传感器GST-DH9501/22F剩余电流式传感器GST-DH9501/5K剩余电流式电气火灾监控探测器GST-DH9501/7K剩余电流式电气火监控探测器GST-DH9501/11K剩余电流式电气火灾监控探测器(14)测温式传感器GST-DH9501-T测温式传感器(1)电气火灾监控设备GST-DH9000电气火灾监控设备GST-DH9000G电气火灾监控设备(2)总线隔离器GST-DH9600总线隔离器输出模块GST-DH9501-M输出模块1)电气火灾图形显示系统GST-DH9300(software)电气火灾监控图形显示系统（软件） GST-DH9300电气火灾监控图形显示系统(2)电气火灾备品备件GST-DH9000USB转串口卡电气火灾监控图形显示系统外置扩展卡 GST-DH9000232card电气火灾监控图形显示系统接口卡 GST-DH9000485card电气火灾监控图形显示系统接口卡GST-DH9000单回路板电气火灾监控设备单回路板GST-DH9000双回路板电气火灾监控设备双回路板(5)可燃气体探测器GST-BT002M点型可燃气体探测器GST-BR002M点型可燃气体探测器GST-BY002M点型可燃气体探测器GST-BT002F独立式可燃气体探测器GST-BR001F可燃气体探测器GST-BF003M 隔爆点型可燃气体探测器6)消防广播录放盘GST-CD CD录放盘功率放大器GST-GF150W广播功率放大器GST-GF300W广播功率放大器(2)吸顶式YXJ3-4A室内音箱(1)壁挂式YXG3-3室内音箱(1)广播模块 (1)GST-LD-8305输出模块(1)广播分配盘GST-GBFB-200广播分配盘GST-GBFB-200广播分配盘(31-60) GST-GBFB-200广播分配盘(61-90)(4)消防电话总机GST-TS-Z01A消防电话总机GST-TS-Z01B 消防电话总机(2)手提式GST-TS-100B消防电话分机(1)固定式GST-TS-100A消防电话分机(1)消防电话模块GST-LD-8304消防电话接口(1)地埋系列X200-DY001地埋灯系列X600-A68消防应急标志灯X600-A70消防应急标志灯(1)3)消防应急照明附件X100-Y07应急转换装置X100-Y08应急转换装置XZ-289消防应急照明灯(3)智能电源箱GST-LD-D06智能电源盘GST-LD-D02智能电源盘(2)网络型GST-DY-100A智能电源箱(1)非网络型GST-DY-100智能电源箱GST-DY-050电源箱蓄电池2.3AH/12V蓄电池7AH/12V蓄电池10AH/12V蓄电池24AH/12V蓄电池38AH/12V蓄电池(5)智能电源盘GST-LD-D06智能电源盘GST-LD-D02智能电源盘(4)空气采样烟雾探测器GST-MICRA空气采样式感烟火灾探测报警器GST-HSSD空气采样式感烟火灾探测报警器(2)可恢复式GST-DL3000 可恢复式缆式线型定温火灾探测器(1)不可恢复式GST-DL1000 不可恢复式缆式线型定温火灾探测器(1)光栅光纤感温火灾探测器GST-GS-1000C 光纤光栅感温火灾探测报警器(1)光纤光栅感温信号处理器FIB232S01 光纤调制解调器NFD232S01 双环自愈光纤调制解调器(2)分布式光纤测温报警控制器GST-GS-1000B光纤光栅感温火灾探测报警器1)立柜式LD-1000A2立式控制柜LD-1000A5立式控制柜2)琴台式LD-FB-600非标单节琴台柜LD-FB-1100非标双节琴台柜(2)模块箱GST-LD-8332模块箱GST-LD-8333模块箱GST-LD-8331模块箱GST-JX202/W 室外模块箱GST-JX203/W 室外模块箱GST-JX204/W 室外模块箱GST-JX302 室内模块箱GST-JX303 室内模块箱GST-JX305 室内模块箱GST-JX304 室内模块箱GST-JX301 室内模块箱接线端子箱GST-LD-8309总线接线箱GST-JX100接线端子箱(2)多线制控制盘GST-LD-KZ014直接控制盘1)总线制操作盘GST-LD-SD128总线制操作盘(1)各类接口卡GST-NNET-01CRT接口卡GST-INET-01火灾显示盘接口卡GST-INET-04RS485环型联网接口卡GST-INET-02RS485星型联网接口GST-NNET-02CRT接口卡RS-232/RS-485接口转换器GST-INET-03A(GST200)集成接口卡GST-INET-03集成接口卡GST-INET-03A集成接口卡LWK100联网接口卡LWK100联网接口卡LWK5000联网接口卡LWK9000联网接口卡CAN100SCAN总线中继器CAN100FCAN光纤转换器CAN100HCAN星型集中器KZK-100直接控制卡INET-02A RS232星型光纤联网接口卡INET-05 GST-CAN联网接口卡INET-06 光栅处理器信号采集卡(22)单回路板JB-HB-GST242火灾报警控制器（联动型）单回路板JB-QB-GST200广播通讯板(2)双回路板JB-HB-GST484火灾报警控制器（联动型）双回路板1)电子编骂器GST-BMQ-2电子编码器GST-BMQ-2(船用) 电子编码器GST-JX201/W 室外模块箱(3)其它附件250V-22μF音频电容GST-QKP-ZJ01气体灭火控制器安装支架GST-QKP-ZJ04气体灭火控制器安装支架LZ1000手动火灾报警按钮立柱LZ1001手动火灾报警按钮立柱LZ10001手动火灾报警按钮防雨罩LZ10011手动火灾报警按钮防雨罩LZ10002手动火灾报警按钮防雨罩JTG-ZM-GST9614A全遮罩（大遮光罩）JTG-ZM-GST9614B半遮罩（小遮光罩）JTG-UM-GST9616点型红外火焰探测器安装架YM-02B暗装式预埋盒B-9110手动火灾报警按钮后备盒B-9310模块后备盒 D-92WPB手动火灾报警按钮防雨盒ZD-01终端附件YM-02C暗装式预埋盒多功能消防烟枪一只全功能火灾探测器试验器(一只)18)Intelligent Fire Alaim DevicesC-92FC Protective Flip CoverC-94DB Deep BaseC-9504 Base Mount Short Circuit IsolatorD-92FC Protective Flip CoverD-92WPB Water Proof BoxDI-9204 Digital Manual Call PointDI-9204 Digital Manual Call PointI-9314 Intelligent Door LampI-9401 Addressable Souder StrobeI-9403 Intelligent Sounder StrobeI-9403 Intelligent Sounder StrobeI-9405 Addressable Base Mount SounderI-9202 Intelligent Manual Call PointGST-9123 Intelligent Hydrant Manual Call Point I-9201 Intelligent Manual Call PointI-9101 Heat /Photoelectric Smoke DetectorI-9104 Intelligent Ultraviolet Flame DetetorI-9103 Fixed Temperature Heat DetectorI-9102 Intelligent Photoelectronic SmokeI-9105R Intelligent Reflective Beam DetectorC-9101 Heat/Photoelectric Smoke DetectorC-9102 Conventional Photoelectronic SmokeC-9103 Fixed Temperature Heat DetectorC-9104 Conventional Ultraviolet Flame Detetor C-9401 Conventional Souder StrobeC-9402 Conventional Base Mount SounderC-9403 Conventional Sounder StrobeDZ-03 Common Detector Base DZ-03D Diode Base S-9102 Battery Smoke Detector30)Intelliigent Fire Alarm PanelsFCP14 Fireman's Control PanelFCP-M01 FCP Master BoardFCP-Z02 FCP Zone CardGST852RP LCD Repeater PanelGST5000C Intelligent Fire Alarm Control PanelGST5000R Intelligent Fire Alarm Control PanelGST200-2/2 Intelligent Fire Alarm Control PanelGST200-2/1 Intelligent Fire Alarm Control PanelP-9910B Hand Held ProgrammerGST-GMC Graphic Monitor CenterGST-IFP8 Intelligent Fire Alarm Control PanelGST100 ntelligent Fire Alarm Control PanelGST5000W Intelligent Fire Alarm Control PanelGST5000W/4 Intelligent Fire Alarm Control PanelCustom PanelsGST8903 Intelligent Graphic Repeater(1)Power SupplyPSU24-3 Intelligent PSUPSU24-3A Intelligent Network PSUPSU24-6 Intelligent PSUPSU24-6A Intelligent Network PSUPSU24-5 Intelligent PSUPSU24-5A Intelligent Network PSUPSU24-10 Intelligent PSUPSU24-10A Intelligent Network PSUPSU24-6RM Intelligent PSUFire Telephone SystemGST-FT8WN Fire Telephone PanelGST-FT24N Fire Telephone PanelGST-FT40N Fire Telephone Panel P-9911 (J) Fire Telephone Jack SocketP-9911 (S) Hand Free Fire Telephone OutstationP-9911 (F) Fixed Fire Telephone HandsetP-9911 (M) Fire Telephone Mobile HandsetExplosionProof ProductsC-9101 (EX) Heat/Photoelectric SmokeC-9103 (EX)Fixed Temperature Heat DetectorC-9201 (EX) Explosion Proof Manual Call PointC-9403(EX) Explosion Proof Conventional Sounder Strobe D-9105RExd Digital Flame Proof Reflective BeamD-9107RExd Digital Flame Proof Dual IR Flame Detector DI-9104ExdDigital Flame-proof UV Flame DetectorDC-9104Exd Innovation Flame Proof UV Flame DetectorDC-9104Exd Innovation Flame Proof UV Flame DetectorI-9332 InterfaceI-9333 InterfaceC-9404(EX) Explosion Proof Conventional Sounder12)Other ProductsI-9106 Inteligent Linear Detector InterfaceC-9102(UL) Conventional Photoelectronic SmokeC-9103(UL) Fixed Temperature Heat DetectorC-9317 Emergency Gas Override ControlC-9318 Gas Extinguishing Warning IndecatorDI-M9204 Digital Manual Call PointDZ-03(UL) Detector BaseGST301 Extinguishing Control Panel GST306 Extinguishing Control PanelI-9406 Addressable Base Mount Sounder StrobeGST-AS-100 Flame Proof Zener BarrierP-9903 Loop Relay ModuleGST-AS-200 Zener Barrier ZCP64 Zone Indication and Manual Interventional Panel GST-AS-300 Zener Barrier ZCP128 Zone Indication and Manual Interventional Panel GST-JL Alarm Bell I-9402 Addressable Base Mount Sounder GST-M200 Intelligent Fire Alarm Control Panel I-9103 (UL) Fixed Temperature Heat I-9102(UL) Intelligent Photoelectronic Smoke(21)火焰探测器JTG-ZM-GST9614隔爆型紫外火焰探测器JTG-UM-GST9616隔爆型红外火焰探测器JTG-ZM-GST9624点型紫外火焰探测器JTG-ZF-GST9724点型紫外火焰探测器JTG-ZW-G1点型紫外火焰探测器JTG-ZW-G1B点型紫外火焰探测器(1)紫外火焰探测器JTG-ZM-GST9614隔爆型紫外火焰探测器JTG-ZM-GST9624点型紫外火焰探测器JTG-ZF-GST9724点型紫外火焰探测器JTG-ZW-G1点型紫外火焰探测器JTG-ZW-G1B点型紫外火焰探测器(5)电气火灾监控探测器GST-DH9501电气火灾监控探测器GST-DH9501-TA测温式电气火灾监控探测器(2)有管网七氟丙烷气体灭火系统ZQ4.2-150(4.2MPa)七氟丙烷气体灭火系统ZQ4.2-180(4.2MPa) 七氟丙烷气体灭火系统ZQ4.2-90 七氟丙烷灭火系统ZQ4.2-70 ZQ4.2-70 七氟丙烷气体灭火系统ZQ4.2-120 七氟丙烷气体灭火系统消防电话插孔 (1)GST-LD-8312消防电话插孔（注：素材和资料部分来自网络，供参考。
OverviewThese manual alarm call points have been designed for use in hazardous locations and harsh environmental conditions.The glass reinforced polyesterenclosures are suitable for use both onshore and offshore, where light weight combined with a high level of corrosion resistance is required.The break glass is covered by a membrane which protects the operator from glass fragmentsmeaning that no hammer is required to activate the unit.A plastic ‘break glass’ or deformable operating element is available to replace the break glass. Once the flexible element is pressed it will bend but will not break. The unit is reset by repositioning the element.Features• ATEX certified • IECEx certified• UL certified for Haz locs • UL certified for Ord locs • TR CU certified • CCC certified• Brazilian (INMETRO) certified • CCOE certified• Chinese Compulsory Certification for Fire Systems (CCCF) certified • IP66 and IP67• Corrosion free GRP construction •SIL 2 certified• A variety of colours available • Up to 9 terminals available •Optional LED indicates that the unit has been operated• Earth continuity option for metal glands• 1 or 2 changeover switches • Captive cover screws• Key operated test facility – simple and secure•Breakglass hammer availableBG manual call point rangeEx de, Ex ia, weatherproofAll specifications, dimensions, weights and tolerances are nominal (typical) and Eaton reserve the right to vary all data without prior notice.No liability is accepted for any consequence of use.EatonUnit B, Sutton Parkway Oddicroft Lane Sutton in Ashfield United Kingdom NG17 5FBT : +44 (0) 1623 444 /hac *******************© 2020 EatonAll Rights Reserved Printed in UK PublicationNo.DSMC0029/G October 2020Eaton is a registered trademark.All other trademarks are propertyof their respective owners.ModelBGW BGUL BGEBGI -40ºC to +70ºC -25ºC to +55ºC†-40ºC to +70ºC*-40ºC to +70ºC*Prefix entry size (see diagram above) with entry position code e.g. 4B6B UL versions onlyavailable with 1/2”NPT entriesT emperature:*-35ºC to +70ºC with LED† -25°C to +50°C with resistors or LED fitted Ingress protection IP66 & IP67Entries Up to 4 entries, M16 or M20 top and bottom (1/2” NPT available on UL version)Terminals7 x 2.5mm 2 - non UL standard9 x 2.5mm 2 - optional (up to 50V only)6 x 12AWG - BGUL onlyResistors Various configurations available on versions up to 24V and all ‘IS’ versions (minimum resistor value 100ΩBGE, 470ΩBGI)Earth continuity Internal and external earth continuity is provided with an optional earth plateLED indicationA high intensity red LED can be fitted as an optional extra to indicateoperation on versions up to 24V and all ‘IS’ versions As standard the LED is not pro-vided with over current protection. The forward current (If) should be limited to 20mA LabellingBG glass label – reads either (1) Fire Break glass – press here (2) Break glass – press here(3) Worded to customer requirements (7) Dot and arrows - no textDuty label - either worded to customer requirements (riveted on) or (8) Burning house logoTag label - worded to customer requirements (screwed on)Switch ratings (1 or 2changeover switches fitted)Switch only 30Vdc 5A (resistive) or 3A (inductive) 30-50Vdc 1A (resistive or inductive) 250Vac 5A (resistive or inductive)LED24Vdc 0.05A Resistor(s)24Vdc 0.05A*For Russian Fire approval red housing and burning house duty label must be selected BG standard wiring configurationDSMC0029/G 10/20Ordering requirementsThe following code is designed to help in selection of the correct unit. Build up the reference number by inserting the code for each component into the appropriate boxNote: For CCCF units, use the following code: BGEQF4B6B74DSA_9R. Add a code in the blank space only if resistors are required. The possible codes are C, D, or S as per the options below.。
J-SAP-M-S2114DH
带电话插孔手动火灾报警按钮使 用 说 明 书
北京世宗智能有限责任公司
J-SAP-M-S2114DH
带电话插孔手动火灾报警按钮使用说明书
在分布智能型火灾自动报警系统中，J-SAP-M-S2114DH带电话插孔手动火灾报警按钮用于人工报警。
由于采用了广播抢先式通信方式，报警信号传送非常快。
一、J-SAP-M-S2114DH型带电话插孔手动火灾报警按钮的特点
1、报警速度快
报警时间小于1S。
2、内含编码电路
体积小，重量轻，新颖大方，出厂时，每个手动火灾报警按钮具有唯一的出厂编号，不需要额外的编码电路或编码底座。
3、安装调试方便
手动火灾报警按钮采用二总线、无极性，因此布线少，安装调试方便。
其接线如图1所示。
为了可靠传输24V的直流脉冲电流，二总线最好采用1mm以上的双绞线。
图1手动火灾报警按钮接线图
二、J-SAP-M-S2114DH手动火灾报警按钮技术参数和安装尺寸
1、主要技术参数
Ⅰ．工作电压19—25V直流脉冲
Ⅱ．监视电流＜2mA
Ⅲ．报警电流＜2mA
Ⅵ.使用环境温度—20一十45℃
湿度＜95％40℃
Ⅴ．线制二总线，不分极性
Ⅵ．外形尺寸90×90×45
2、手动火灾报警按钮的安装及外形尺寸。
