高等教育自学考试福建省统一命题考试画法几何及工程制图试卷(课程代码0706)一、填空题(本大题共5小题，每空1分，共9分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1．在工程制图中，当投射线垂直于投影面时，所得到的投影，称为。

2．平行正投影的主要性质有积聚性、、。

3．在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为；假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为。

4．直线在与其平行的投影面上的投影，(填“反映”或“不反映”)线段的实长，在其它面上的投影(填“反映”或“不反映”)线段的实长。

5．单点长画线和双点长画线不应以为起始端。

二、已知AB、CD为两平行直线，完成它们的投影。

(本大题共6分)三、已知四边形ABCD的水平投影abed及两边AB和BC的正面投影a’，b’，和b’，c’，试完成四边形的正面投影。

(本大题共8分)四、完成五棱柱被截切后的各面投影。

(本大题共8分)五、根据立体图画形体的三面投影(尺寸由图中量取)。

(本大题共9分)六、一圆柱被两平面截切，画全侧面投影，求做水平投影。

(本大题共9分)七、根据正投影图画正等轴侧图(尺寸由图中量取)。

(本大题共8分)八、完成切口四棱柱的各面投影图。

(本大题共9分)九、已知形体的两投影，补第三投影。

(本大题共8分)十、补全投影图中所缺漏的图线。

(本大题共8分)十一、画出物体l一1的断面图和2—2的剖面图。

(本大题共8分)十二、补全粱的断面2—2，画全成型钢筋图(尺寸不注)．并填写钢筋表。

(本大题共10分)钢筋表编号 1 2 3 4直径根数(或间距)。

画法几何与建筑制图（A）
一、作图题
1.(15分)一、作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方.
参考答案：
2.(15分)已知直线为AC为正平线，试补全平行四边形ABCD的水平投影
参考答案：
3.(15分)已知水平线AB为等腰三角形ABC的底边，C点在AB上方20mm，三角形ABC的高DC平行于平面三角形LMN，求等腰三角形ABC的投影
参考答案：
4.(15分)根据已知视图补画第三视图
参考答案：
5.(10分)补画剖视图中的漏线
参考答案：
二、复合题
1.求立体的截交线，并完成立体的其余投影。

(15分)
补画出被正垂面截切后四棱锥体的侧面投影和水平投影。

参考答案：
(2)(15分)补全被截立体的水平投影和侧面投影。

参考答案：。

1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。

国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。

画法几何与工程制图试题及参考答案画法几何与工程制图是工程领域的重要基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

下面是画法几何与工程制图的试题及参考答案，供大家参考。

一、选择题1、在平面投影中，下列说法正确的是（）。

A. 平行于投影面的直线段，其投影长度等于原长 B. 平行于投影面的平面图形，其投影面积等于原面积 C. 垂直于投影面的直线段，其投影为一点 D. 垂直于投影面的平面图形，其投影为一条直线答案：C2、在立体投影中，下列说法正确的是（）。

A. 圆柱体的水平投影为圆 B. 圆锥体的正面投影为三角形 C. 立方体的正面和侧面投影均为矩形 D. 圆台的正面和水平投影均为圆答案：C二、填空题1、在平面制图中，将一个图形沿着某个方向移动一段距离，那么这个图形的这一段距离叫做这个图形的____________。

答案：平行位移2、在立体几何中，如果一个平面内的一条直线垂直于这个平面内的另一条直线，那么这条直线也垂直于这个平面的____________。

答案：法线三、作图题请根据给定的正面视图、俯视图和侧视图，画出这个立体图形的立体图。

答案：（请自行根据三视图绘制立体图）四、解答题1、解释什么是画法几何与工程制图，并简述其在工程领域中的应用。

答案：画法几何与工程制图是工程领域中的一门基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

在工程领域中，画法几何与工程制图的应用十分广泛，如建筑设计、机械设计、水利工程、交通运输等。

通过画法几何与工程制图的学习，我们可以掌握工程制图的规范和技巧，从而更好地进行工程设计和施工。

2、解释什么是投影法，并简述其分类。

答案：投影法是指将三维空间的物体通过一定的方式投射到二维平面上，从而得到平面图形的方法。

投影法可分为中心投影法、平行投影法和透视投影法。

中心投影法是指从一个点光源出发将物体投射到一个平面上的方法；平行投影法是指将物体沿着一个方向平行移动，同时将其在平面上的投影记录下来的方法；透视投影法是一种更为真实的投影方法，它能够模拟人眼的视觉效果，产生三维立体感。

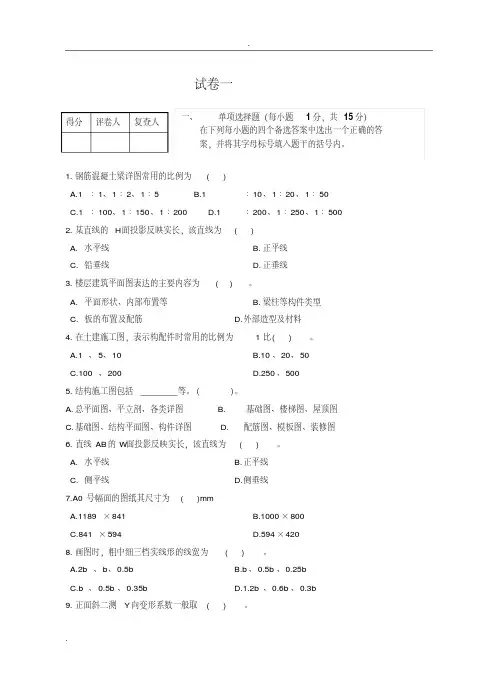

试卷一得分评卷人复查人1.钢筋混凝土梁详图常用的比例为( )A.1∶1、1∶2、1∶5B.1∶10、1∶20、1∶50 C.1∶100、1∶150、1∶200 D.1∶200、1∶250、1∶500 2.某直线的H 面投影反映实长，该直线为( )A.水平线B.正平线C.铅垂线D.正垂线3.楼层建筑平面图表达的主要内容为( )。

A.平面形状、内部布置等B.梁柱等构件类型C.板的布置及配筋D.外部造型及材料4.在土建施工图，表示构配件时常用的比例为1比( )。

A.1、5、10B.10、20、50C.100、200D.250、5005.结构施工图包括________等。

（）。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图6.直线AB 的W 面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线7.A0号幅面的图纸其尺寸为( )mmA.1189×841B.1000×800C.841×594D.594×4208.画图时，粗中细三档实线形的线宽为( )。

A.2b 、b 、0.5bB.b 、0.5b 、0.25bC.b 、0.5b 、0.35bD.1.2b 、0.6b 、0.3b 9.正面斜二测Y 向变形系数一般取( )。

一、单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

A.2B.1C.0.8D.0.510.工程上应用的视图采用的投影方法为（）。

A.平行投影B.斜投影C.正投影D.中心投影11.在建筑施工图中，定位轴线采用的线型为（）。

A.细实线B.细虚线C.细单点长画线D.中实线12.某直线的H面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线13.在正面斜二测轴测图中，三向变形系数px、py、pz为（）。

《画法几何及工程制图》期末考试试卷附答案
一、单项选择（共3题，每题2分，共6分）
1.工程图样中字体的号数代表字体的（）
A.宽度B高度C宽高比D1/2高度
2.已知主、俯视图，正确的左视图是（）
2.已知KC（KL）线段是属于平面ABC的线段，其正确的投影图是（）
二、填空题（每空2分，共计20分）
1.编写定位轴线编号时，横向编号用阿拉伯数字，从至顺序编写；竖向编号用，从至顺序编写。

2.建筑详图所表达的部位，应在有关的平、立、剖面图中绘注出符号，并在说话
的建筑像涂上绘注出符号。

3.在钢筋混领土结构图中2φ20，其中2表示，φ表示，20表示。

三、作图题（共5题，每题10分，共50分）
1.求直线AB与直线CD间的最短距离。

2.完成球被截切后的水平投影和侧面投影
3.求圆锥与四棱柱的相贯线
4.已知祝贺体的两面投影，画出第三面投影，虚线不可省略
5.补全投影图中所缺的先，虚线不和省略。

四、剖面图作图题（12分）
已知物体的平面图和正面图，试作1-1、2-2剖面图（剖视图）
五、轴测图作图题（12分）
画出物体的水平斜等轴测图。

画法几何及工程制图参考答案。

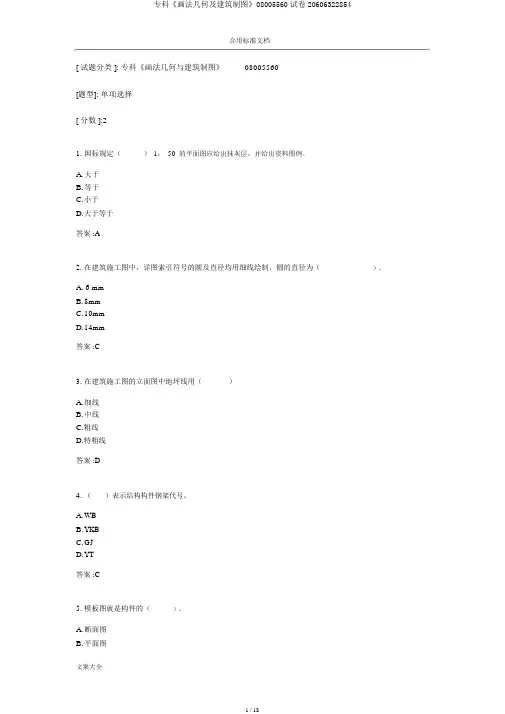

合用标准文档[ 试题分类 ]: 专科《画法几何与建筑制图》_08005560[题型]: 单项选择[ 分数 ]:21. 国标规定（）1：50的平面图应给出抹灰层，并给出资料图例。

A.大于B.等于C.小于D.大于等于答案 :A2. 在建筑施工图中，详图索引符号的圆及直径均用细线绘制，圆的直径为（）。

A. 6 mmB.8mmC.10mmD.14mm答案 :C3. 在建筑施工图的立面图中地坪线用（）A.细线B.中线C.粗线D.特粗线答案 :D4. （）表示结构构件钢架代号。

A.WBB.YKBC.G JD.Y T答案 :C5. 模板图就是构件的（）。

A.断面图B.平面图C.立面图D.外形图答案 :D6. （）在土建图中是建筑资料一般砖的图例。

A. 第6题图（a）B. 第6题图（b）C.第6题图（c）D.第6题图（d）答案 :B7. 以下要素中，不属于投影形成需要的要素是（）。

A.光辉B.承影面C.物体D.影子答案 :D8. 水平线在V、 W面的投影与O Z 轴（）。

A.平行B.垂直C.订交D.以上都不对答案 :B9. 尺寸注明的尺寸数字的实质意义（）。

A.是图形大小B.与画图时采用的比率相关C.是物体的真实大小D.和画图精度相关答案 :C10. 一般线与正平线垂直，则这两直线在（）面的投影垂直。

A.VB.HC.WD.以上都不对答案 :A11. 表示一个铅垂面的空间地址需要（）。

A.侧面投影B.水平投影C.正面投影D.以上全部答案 :B12. 在空间，点分直线为成比率的各线段，则该点的投影（）。

A.必分直线的同面投影为同一比率的各线段B.不用然能分直线的同面投影为同一比率的各线段C.不能够分直线的同面投影为同一比率的各线段D.以上都不对答案 :A13. 两张正垂面的交线是一条（）。

A.铅垂线B.水平线C.一般线D.正垂线答案 :D14. 三面投影图中，水平投影与侧面投影的关系须吻合三等关系中的（）。

A.长对正B.高平齐C.宽相等D.以上都不对答案 :C15. 圆球体能够为是（）绕共面的对称轴线旋转一周而形成的实体。

2015-2016学年第一学期画法几何与建筑制图题库答案（专科）一、填空题1.建筑制图尺寸标注的四要素是、、、、尺寸线、尺寸界线、尺寸起止符号、尺寸数字。

2.实际尺寸为240mm的线段用1:50绘图时，图样上的线段长度为mm3.在轴测图中，斜二测图的X、Z轴的轴向伸缩系数为________，Y轴的轴向伸缩系数为_________，Y、Z轴间角为________________。

4.A3图纸的幅面规格=___________mm；线性尺寸的起止符号为________________；直径（半径）的起止符号为________________。

5.长仿宋字体的高度与字宽的比例大约为________________。

6.表示详图符号的圆用___________线画出，直径为________________。

7.建筑平面图凡被剖切到的墙柱断面轮廓线画______________线，窗台、花台、台阶、梯段等画______________线。

8.标注角度时，尺寸起止符号用___________表示；同一张图纸内尺寸数字应_______________一致。

9.在建筑施工图中，常以房屋的______________标高作为相对零点标高；其注写形式为______________；总平面图上的标高符号用______________来表示。

10.此详图索引符号表示的意思是。

11.10. 总平面图上前示的图例表示的意思是。

12.建筑平面图凡被剖切到的墙柱断面轮廓线画______________线。

同一图样中同类图线的宽度应______________。

13.该符号的意思是。

14.在建筑平面图上，定位轴线编号的次序是横向_____________用阿拉伯数字编写，竖向_____________用大写拉丁字母编写。

15.表示图上的标高为45.90 。

16.在地形图上，等高线越密集的地方地势越_______________，等高线越稀疏的地方地势越_________________；悬崖部位的等高线_________________。

《画法几何与建筑制图》卷
A 评分细则及标准答案
一、 填空题，本题共9小题，每空1
分，满分15分。

1．30， 2。

垂直，最大坡度线 3。

ｘｙ， 4。

侧垂线
5。

尺寸线，尺寸数字， 6。

１０ 7。

３，
8。

交叉，相交，平行，侧平线，水平线，水平面。

二、单项选择题(每小题2分，满分16分)
1、。

（画对一点得1分,共5点，满分5分）
2．（画对一点得1分,共5点，满分5分，每错一线扣一分）
3．斜切口正确得３分，水平切口正确得3分，每错一线扣一分，满分６分
1 2 3 4 5 6 7 8
Ｃ D B B Ａ C C A
４．画出交线得2分，判明可见性得４分，每错一线扣一分，满分６分
5、求两棱柱的相贯线（相贯线求出得6分，轮廓线可见性判别得2分，每错一线扣一分，满分8分）
四、１、根据两视图绘制第三视图，画对一条线得1分，画错一条线扣1分，共７分。

，
２、根据两视图绘制第三视图，画对一条线得1分，画错一条线扣1分，共７分。

３、画对一条线得1分，画错一条线扣1分，满分７分）
2、剖面线画对得1分,画对一条线得1分，画错一条线扣1分, 满分５分
3、剖面线画对得1分,画对一条线得1分，画错一条线扣1分, 满分５分
4、求出开挖线得3分,画出等高线的交点得2分, 画错一条线扣1分，满分８分。

5Байду номын сангаас0.7
6.粗实线；14mm
7.粗实线；中（细）实线
8.箭头；大小
9.首层室内地面；±0.000；涂黑的三角形
10.被索引的5号详图在本张图纸内
11.待拆除的建筑
12.粗实线一致；
13.5号详图来自2号图纸
14.自左向右；自下而上
15.总平面图；绝对；m
16.陡；缓；相交
17.A号轴线后面附加的第2根轴线
30.总平面图；绝对
31.粗实线；加粗实线
32.从左至右；从下至上。
33.左右推拉窗
34.尺寸界线；尺寸线
35.A轴线后面附加的第二根轴线
36.北或N; 24mm
37.5号详图来自2号图纸。
38.外，内，上。左
39.尺寸界线；尺寸线
40.粗实线；加粗实线。
41.从左至右；从下至上
42.尺寸线，尺寸界线，尺寸数字，起止符号
8.根据两面投影，求出H面投影，并作出正等轴测图。（保留投影作图线与轴测图的轴测轴）（14分）
（轴测轴3分；投影连线1分；平面图上线3分；轴测图7分）
9.过直线AB作平面ABE平行于直线CD（10分）每个字母1分共4分；线型2分；作图正确4分。
10.完成矩形ABCD的投影。（10分）水平投影直角2分，字母3分，作图正确5分。
43.一般位置平面；投影面平行面；投影面垂直面。
44.被索引的5号详图在标准图集J103的2号图纸上
45.点，图上2mm代表实际1mm
46.自然土壤
47.0.7，0.35
48.单扇门
49.计划扩建预留，室外绝对标高
50.ø，R,Sø，水平
51.粉刷，填挖边坡（示坡线）

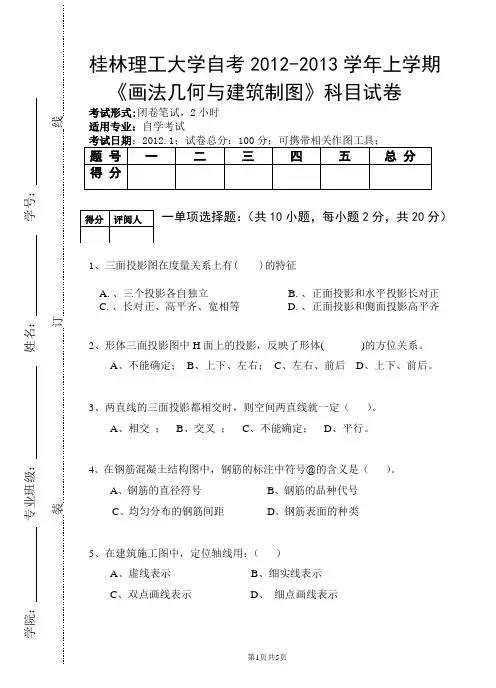

桂林理工大学自考2012-2013学年上学期 《画法几何与建筑制图》科目试卷 考试形式:闭卷笔试，2小时 适用专业：自学考试2、形体三面投影图中H 面上的投影，反映了形体( )的方位关系。

A 、不能确定； B 、上下、左右； C 、左右、前后 D 、上下、前后。

3、两直线的三面投影都相交时，则空间两直线就一定（ ）。

A 、相交 ； B 、交叉 ； C 、不能确定； D 、平行。

4、在钢筋混凝土结构图中，钢筋的标注中符号@的含义是（ ）。

A 、钢筋的直径符号 B 、钢筋的品种代号 C 、均匀分布的钢筋间距 D 、钢筋表面的种类5、在建筑施工图中，定位轴线用：（ ） A 、虚线表示 B 、细实线表示 C 、双点画线表示 D 、 细点画线表示 学院：专业班级：姓名： 学号：装订6、下列手工作图仪器或者工具中，不能用来画直线的是（ ）。

A 、三角板；B 、丁字尺；C 、比例尺；D 、曲线板。

7、在建筑施工图中，定位轴线是确定：（ ）。

A 、承重墙、柱子等主要承重构件轴线位置的。

B 、墙身轴线位置的。

C 、房屋基础轴线位置的。

D 、房屋柱子中心位置的。

8、判定空间点的相对位置：A 点在B 点的 ( )A ．左上方B ．左下方C ．右上方D ．右下方9、在建筑施工的总平面图中，应画出指北针，指北针的要求为( )。

A 、细实线绘制的14mm 直径的圆圈，指针尾部宽约5mmB 、细实线绘制的24mm 直径的圆圈，指针尾部宽约3mmC 、粗实线绘制的14mm 直径的圆圈，指针尾部宽约5mmD 、粗实线绘制的24mm 直径的圆圈，指针尾部宽约3mm10、在土建图中，图例表示( )A 、金属B 、普通砖C 、混凝土D 、钢筋混凝土x o二填空题：（共20空，每空1分，共20分） 1、编写定位轴线编号时，横向编号用阿拉伯数字，从 至 顺序编写；竖向编号用 ，从 至 顺序编写。

2、直线垂直于某一投影面，则它在该投影面上的投影__________ _； 平面平行于某一投影面，则它在该投影面上的投影_____ _______。

注意事项：
１．请首先按要求在试卷的标封处填写您的姓名、专业、学号. ２．在试题后答题,写在其它处无效.
一、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C
点的三面投影。

（12分)
二、已知平面的两面投影，完成其第三面投影。

（10分）
三、已知两视图,求作第三视图.（15分）
四、求作立体的相贯线。

（12分）
五、根据两视图补画第三视图。

(12分）
六、分析下列螺纹画法的错误,正确的打“√”，错误的打“×”.（8分)
（） ( ) （）（）七、在指定位置将主视图画成全剖视图。

（16分）
八、读齿轮轴零件图,在指定位置补画A-A 断面图,并回答下列问题.（15分）
1．说明M12×1。

5—6g 含义：___________________________ 。

2
．
说
明
含
义
：
__________________________ .
3．指出图中的工艺结构：它有 处倒角，其尺寸分
别为 ，
有 处退刀槽，其尺寸为 。

＿＿＿ 姓名＿＿＿＿＿＿＿＿ 学号＿＿＿＿＿＿
…………密……………………………封………………………………线…………………………..。

画法几何及工程制图考试试卷（附答案）题号一二三四五总分评卷人复核人分数一、判断题（正确的在括号内打“√”，错误的在括号内打“×”（每小题 1 分，总共10 分）。

1、国家制图标准规定，图纸大小可以随意确定 ( )2、2：1是缩小比例。

( )3、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。

（）4、当一条直线垂直于投影面时，则在该面上反映实形性。

（）5、画剖视图时，剖面线的角度一般可以是450，也可采用300或600。

（）6、当剖切平面通过非圆孔，会导致出现完全分离的断面图时，则这些结构应按剖视图要求绘制。

（）7、螺柱连接常用在被连接零件太厚或由于结构上的限制不宜用螺栓连接的场合。

（）8、表面粗糙度是以毫米为单位的。

（）9、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。

（）10、上、下偏差可正、可负、可为零。

（）二、填空题（每空2分，总共20 分）。

1、与正面垂直的直线，与其它两个投影面一定，这样的直线称为。

2、组合体的组合形式有和两类。

3、平面图形中所注尺寸按作用分为和。

4、断面图分为：和两种。

5、零件的表面越光滑，粗糙度值越。

6、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为配合三种；三、选择题（每小题2 分，总共30 分）。

1、点A的坐标为（0,30,0），则空间点A一定在（）。

A.OZ轴上B.OY轴上C.OX轴上D.原点2、当截平面平行于圆锥体的素线时，截交线的形状为（）。

A.椭圆B.抛物线C.双曲线D.一个三角形3、已知立体的主俯视图，不正确的左视图是（）。

4、已知主、俯视图，正确的左视图是( )。

5、指出图中哪个断面图是正确的（）。

6、 132±0.0125的公差为（）。

A +0.0125B -0.0125C +0.025D 0.0257、普通螺纹的牙型角是（）。

A 30°B 60°C 33°D 45°8、局部视图的断裂边界线是（）。

[试题分类]:专科《画法几何与建筑制图》_08005560[题型]:单选[分数]:21.点A的V面投影与H面投影的连线a′a与OX轴（）A.垂直B.相交C.平行D.重合答案:A2.点A（15、20、30）的H面投影a到X轴的距离是（）毫米A.30B.20C.15D.0答案:B3.点A（20、15、10）在点B（15、10、15）的（）A.左前下方B.左前方C.正下方D.左前上方答案:A4.点A（20、15、10）与点B（20、15、15）的重影点投影是（）A.V面投影B.H面投影C.W面投影D.坐标原点答案:B5.一直线段在三投影面的投影均倾斜于投影轴，则该直线是（）A.水平线B.正平线C.一般位置直线D.铅垂线答案:C6.一般位置直线在三投影面的投影长度（）A.大于线段实长B.等于线段实长C.小于线段实长D.0答案:C7.在三面投影体系中，两直线的同面投影都相交且每两投影的交点连线都倾斜于投影轴，则这两直线在空间（）A.一定相交B.一定交叉C.可能交叉D.可能相交答案:B8.若空间点在直线上，则该点的投影（）A.有两面投影在直线的同面投影上B.不一定直线的同面投影上C.不一定分直线的投影为同一比例的各线段D.必在直线的同面投影上；并分直线的同面投影的各线段之比例，与空间点分直线段所成比例相等答案:D9.在V投影面上反映实形的平面是（）A.水平面B.正垂面C.正平面D.铅垂面答案:C10.一般位置平面在三投影面上的投影特征是（）A.三面投影都积聚成直线B.三面投影都是类似形线框C.两投影积聚成直线，一投影是类似形线框D.两投影是类似形线框，一投影聚成直线答案:B11.判断两个铅垂面在空间是否平行，关键是看其投影图的（）A.水平投影是否平行B.侧面投影是否平行C.正面投影是否平行D.三面投影是否平行答案:A12.（）的V面投影和H面投影都垂直OX轴A.正平面B.侧平面C.水平面D.铅垂面答案:B13.下列形体中，属于曲面立体的是（）A.棱柱B.棱锥C.棱台D.圆锥答案:D14.下列物体中，属于平面立体的是（）A.棱柱B.圆锥C.圆球D.圆柱答案:A15.在投影图上，平面立体的不可见轮廓线用（）画A.细实线B.中粗实线C.粗实线D.细虚线16.圆球在三面投影体系中的投影，其（）A.三面投影都是圆B.三面投影都不是圆C.只有一面投影是圆D.只有两面投影是圆答案:A17.下列说法正确的为（）A.圆锥面上的直线必过锥顶B.圆锥面上的直线不一定过锥顶C.圆锥面上的两直线相互平行D.圆锥面上有交叉两直线答案:A18.不能用辅助直线求作形体表面上的点的形体是（）A.圆柱C.圆球D.棱锥答案:C19.一平面截切圆球后产生的截交线是（）A.双曲线B.椭圆C.圆D.直线答案:C20.倾斜于圆柱轴线的截平面截切圆柱后产生的截交线（）。

画法几何与建筑试题及答案一、选择题（每题2分，共10分）1. 在画法几何中，正投影法的三个基本视图是什么？A. 俯视图、侧视图、仰视图B. 正视图、侧视图、俯视图C. 正视图、后视图、俯视图D. 左视图、右视图、俯视图答案：B2. 下列哪个选项不是建筑平面图的基本组成部分？A. 墙体B. 门窗C. 楼梯D. 照明设备答案：D3. 在建筑立面图中，通常不包括以下哪项内容？A. 建筑外观的垂直剖面B. 建筑的平面布局C. 建筑的装饰细节D. 建筑的高度和层数答案：B4. 下列哪个不是建筑剖面图的作用？A. 显示建筑内部结构B. 展示建筑的垂直层次C. 反映建筑的外观设计D. 揭示建筑的内部空间关系答案：C5. 在建筑施工图中，尺寸标注的目的是为了：A. 美观B. 确定构件位置C. 指导施工D. 展示材料种类答案：C二、填空题（每题2分，共10分）6. 在画法几何中，_______是指在投影面上所作的图样，它能够直观地表达出物体的形状和大小。

答案：展开图7. 建筑平面图的比例通常是________，而建筑立面图和剖面图的比例则可能是________。

答案：1:100；1:50 或 1:208. 在建筑剖面图中，_______是用来表示不同材料的图例符号。

答案：材料图例9. 建筑施工图中的________是用来表示建筑构件之间相对位置关系的线。

答案：定位轴线10. 在建筑图纸中，________是用来表示建筑构件详细尺寸的图样。

答案：详图三、简答题（每题10分，共20分）11. 简述正投影法与透视投影法的主要区别。

答案：正投影法是一种多视图的表达方法，它通过在不同方向上的投影来表达物体的形状和尺寸，每个视图都是从一个固定方向对物体进行观察的结果。

透视投影法则是一种单视图的表达方法，它模拟人眼观察物体时的视觉效果，通过消失点和透视线来表达物体的深度感和空间关系。

12. 描述建筑平面图、立面图和剖面图各自的主要特点和用途。

试卷一1.钢筋混凝土梁详图常用的比例为( )A.1∶1、1∶2、1∶5B.1∶10、1∶20、1∶50C.1∶100、1∶150、1∶200D.1∶200、1∶250、1∶500 2.某直线的H 面投影反映实长，该直线为( ) A.水平线 B.正平线 C.铅垂线D.正垂线3.楼层建筑平面图表达的主要内容为( )。

A.平面形状、内部布置等 B.梁柱等构件类型 C.板的布置及配筋D.外部造型及材料4.在土建施工图，表示构配件时常用的比例为1比( )。

A.1、5、10 B.10、20、50 C.100、200D.250、5005.结构施工图包括________等。

（ ）。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图 6.直线AB 的W 面投影反映实长，该直线为( )。

A.水平线 B.正平线 C.侧平线D.侧垂线7.A0号幅面的图纸其尺寸为( )mm A.1189×841 B.1000×800 C.841×594D.594×4208.画图时，粗中细三档实线形的线宽为( )。

A.2b 、b 、0.5b B.b 、0.5b 、0.25b C.b 、0.5b 、0.35bD.1.2b 、0.6b 、0.3b9.正面斜二测Y 向变形系数一般取( )。

一、 单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。

A.2B.1C.0.8D.0.510.工程上应用的视图采用的投影方法为（）。
