除尘技术综述背景:煤炭燃烧会产生大量的粉尘颗粒,细微粉尘较颗粒大的粉尘对人体危害大,细微粉尘PM2.5会引起心肺呼吸道疾病,同时也会引起灰霾天气,导致大气能见度下降。
为了防止粉尘对人体的危害,世界各国制定了愈来愈严格的控制标准,大力发展净化气体的除尘设备。
根据国家最新颁布的代号为GB13271-2014大气污染物排放标准,在用燃煤锅炉颗粒物排放限值为803mg,新建燃煤锅炉颗粒物排放限值/m为503mg。
严格的颗粒物控制标准对除/m/mmg,特别地区限值为303尘器的要求也越来越高,这促进了除尘器的发展。
除尘器分类:除尘器按其作用原理分成以下五类:旋风除尘器1.机械式除尘器:包括重力除尘器、惯性除尘器、离心除尘器等,依靠机械力(重力、惯性力、离心力等)将尘粒从气流中去除的装置。
特点是结构简单,设备费和运行费均较低,但除尘效率不高。
按出尘粒的不同可设计为重力尘降室、惯性除尘器和旋风除尘器。
适用于含尘浓度高和颗粒力度较大的气流。
广泛用于除尘要求不高的场合或用作高效除尘装置的前置预除尘器。
2.湿式除尘器:包括水浴式除尘器、泡沫式除尘器,文丘里管除尘器、水膜式除尘器等。
俗称“除雾器”,它是使含尘气体与液体(一般为水)密切接触,利用水滴和颗粒的惯性碰撞或者利用水和粉尘的充分混合作用及其他作用捕集颗粒或使颗粒增大或留于固定容器内达到水和粉尘分离效果的装置【1】。
湿式除尘器具有以下优点:(1)由于气体和液体接触过程中同时发生传质和传热的过程,因此这类除尘器既具有除尘作用,又具有烟气降温和吸收有害气体的作用;(2)适用于入理高温。
高温、易燃易爆和有害气体;(3)运文丘里除尘器行正常进,净化效率高;(4)可用于雾尘集聚之粉尘、气体;(5)排气量衡定;(6)结构简单、占地面积小,投资低;(7)运行安全、操作及维修方便。
缺点:⑴从湿式除尘器中排出的泥浆要进行处理,否则会造成二次污染;⑵当净化有侵蚀性气体时,化学侵蚀性转移到水中,因此污水系统要用防腐材料保护;⑶不适合用于疏水性烟尘;对于粘性烟尘轻易使管道、叶片等发生堵塞;⑷与干式除尘器比拟需要消耗水,并且处理难题,在严寒地区应采用防冻措施。
各类除尘器优缺点§1 除尘器总论1-1 除尘器评定指标评定除尘器工作性能的主要指标有:除尘效率,阻力,经济性等 .1、除尘效率:系指除尘器捕集下来的粉尘量与进入除尘器的粉尘量之比 .根据总除尘效率,除尘器可分为:低效除尘器(50~80%), 中效除尘器 (80 ~95%)和高效除尘器 (95%以上 ) 。
2、阻力:表示气流通过除尘器时的压力损失。
据阻力大小除尘器可分为 :低阻除尘器(P<500Pa), 中阻除尘器 (P=500~2000Pa)和高阻除尘器 (P=2000~20000Pa)。
3、经济性:是评定除尘器的重要指标之一, 它包括除尘器的设备费和运行维护费两部分 . 在各种除尘器中, 以电除尘器的设备费最高 , 袋式除尘器次之 , 文氏管除尘器 , 旋风除尘器最低。
1-2 除尘机理所谓除尘 ,就是利用一定的外力作用使粉尘从空气中分离出来, 它是一个物理过程 . 使粉尘从空气中分离的作用力主要有 : 1、机械力 : 包括重力 , 离心力和惯性力 ;2、阻留作用 : 包括介质的筛滤作用 , 尘气绕流的接触阻留作用和扩散接触阻留作用;3、凝聚作用 :通过加湿,蒸汽凝结,超声波等作用,使细尘粒凝聚而从空气中分离;4、静电力 : 利用静电力使带电尘粒从空气中分离;5、扩散:粒径小于0.3 微米的粉尘。
1-3 除尘器选用机械式除尘器机械式除尘器造价比较低,维护管理方便,耐高温,耐腐蚀,适宜含湿量大的烟气,但对粒径在5μm以下的尘粒去除率较低。
当气体含尘浓度高时,这类除尘器可作为初级除尘,以减轻二级除尘的负荷。
湿式除尘器湿式除尘器结构比较简单,投资少,除尘效率比较高,能除去小粒径粉尘,并且可以同时除去一部分有害气体,如火电厂烟气脱硫除尘一体化等。
其缺点是用水量比较大,泥浆和废水需进行处理,设备及构筑物易腐蚀,寒冷地区要注意防冻。
过滤式除尘器过滤式除尘器以袋滤器为主,其除尘效率高,能除掉微细的尘粒,对处理气量变化的适应性强,最适宜处理有回收价值的细小颗粒物。
电除尘器技术介绍概述电除尘器是一种高效节能的烟气净化设备,具有收尘效率高、处理烟气量大、使用寿命长、维修费用低等特点。
20世纪初电除尘器首先应用在冶金和水泥行业,并逐渐应用到钢铁、化工、造纸、电力等领域。
我国的能源结构以煤为主,约占能源总量的75%,因此燃煤电厂是目前应用电除尘器最多的工业部门。
电除尘器分类电除尘器有多种分类方法,根据电除尘器的结构和气体流动方式等特点,可作如下分类。
一、按集尘电极的型式分类1、管式电除尘器结构最简单的管式电除尘器为单管电除尘器。
这种管式电除尘器的集尘极为ф150~300的圆形金属管,管长为3~5m,放电极极线 (电晕线)用重锤悬吊在集尘极圆管中心。
含尘气体由除尘器下部进入,净化后的气体由顶部排出。
管式电除尘器的电场强度高且变化均匀,但清灰较困难。
多用于净化含尘气量较小或含雾滴的气体。
在工业上,为了净化气量较大含尘气体,常采用呈六角形蜂窝状或多圈同心圆管状排列的多管管式电除尘器。
多管式电除尘器的电晕线分别悬吊在每根单管的中心。
2、板式电除尘器板式电除尘器是由多块一定形状的钢板组合成集尘极。
在两平行集尘极间均布放电极 (电晕线)。
两平行集尘极极板间距一般为200~400mm,极板高度为2~15m,极板总长可根据要求的除尘效率高低来确定。
板式电除尘器的电场强度变化不均匀,清灰方便,制作安装较容易,可以根据工艺要求和净化程度设计成大小不同规格的电除尘器。
二、按含尘气流流动方式分类1、立式电除尘器立式电除尘器能使含尘气流在自下而上流动过程中完成净化过程。
它具有捕集效率高、占地面积小等优点。
一般来讲,管式电除尘器为立式电除尘器。
2、卧式电除尘器卧式电除尘器含尘气流净化过程是在气流水平运动过程中完成的。
卧式电除尘器可设计成若干个电场供电,容易实现对不同粒径粉尘的分离,有利于提高总除尘效率;在处理烟气量较大时,比较容易保证气流沿电场断面均匀分布。
此外,安装高度比立式电除尘器低,操作和维修比较方便,但占地面积比较大。
各种除尘器原理和优缺点除尘器是一种用于清除空气中污染物的设备。
根据工作原理和结构特点的不同,除尘器可以分为机械式除尘器、湿式除尘器、电除尘器和过滤式除尘器等多种类型。
下面将分别介绍各种除尘器的原理、优点和缺点。
1.机械式除尘器:机械式除尘器主要通过重力、离心力或筛孔等作用原理将颗粒物或固体颗粒分离。
优点:-原理简单,结构相对简单,易于运行和维护。
-适用于较大颗粒物质的过滤。
-处理能力较大,适用于高湿度或具有一定粘性的颗粒物。
缺点:-对于较小颗粒物或可吹散物质,效果不理想。
-不能有效净化高浓度粉尘气流。
-需要定期清理过滤介质,容易导致设备停机时间增加。
2.湿式除尘器:湿式除尘器主要通过将颗粒物质吸附于水膜或水滴表面,利用水的吸附性质将颗粒物质与气流分离。
优点:-除尘效率较高,可达到99%以上。
-能够有效处理高浓度和细小颗粒物质。
-适用于易燃、易爆、有毒气体的处理。
缺点:-能耗较高,需要消耗较多的水资源。
-除尘效果受水质和水压等因素的影响。
-需要经常维护和清洗。
3.电除尘器:电除尘器主要通过对颗粒物质施加电场、静电等作用,使颗粒物质带电并被集中在带电极板上。
优点:-除尘效率高,可达到99%以上。
-适用于处理小颗粒物质的气流。
-具有良好的可控性和自动化程度高。
缺点:-需要较高的电能消耗。
-容易受到湿度和粉尘浓度等因素的影响,效果不稳定。
-对易燃易爆颗粒物质处理效果较差。
4.过滤式除尘器:过滤式除尘器主要通过过滤介质,如滤袋、滤筒等,对颗粒物质进行截留和固定。
优点:-除尘效率较高,可达到99%以上。
-可以处理小颗粒物质和高浓度粉尘。
缺点:-费用较高,需要较多的设备和维护成本。
-对湿度和湿性颗粒物的处理效果较差。
-需要定期更换和清洗过滤介质。
总体而言,机械式除尘器适用于对较大颗粒物质的处理;湿式除尘器适用于对高浓度和细小颗粒物质的处理;电除尘器适用于对小颗粒物质的处理;过滤式除尘器适用于对高浓度和小颗粒物质的处理。
一、过滤材料与原理上的区别1、滤筒或滤袋硬质滤料呈折叠布置形成圆筒,无骨架,简短,筒间间距大,清灰彻底,无二次污染。
2、布袋采用软质滤料缝成滤袋,套入钢筋焊成的骨架上〔俗称龙骨架〕,滤袋坚向密布,滤料种类为长聚酯纤维及其后处理材质多为单层普通工业涤纶布。
3、过滤原理外表过滤原理:滤筒除尘器粉尘不深入滤料内深层过滤原理。
袋式除尘器粉尘深入滤料内,靠滤料外外表建立粉尘层维护除尘效率。
二、主要性能比较1、滤筒式除尘器:滤料特性三、经济性的比较四、各自优缺点1、滤筒式除尘器的优点:三新:新滤料〔防水防潮防磨防腐〕、新结构〔硬质滤料折叠布置,无钢筋骨架,无滤料磨损现象〕、新理论〔外表过滤代替深层过滤粉尘,不再渗透与滤料内部〕。
使用了多年的反吹式、气箱脉吹式,机械振打机组等落后的除尘器,早已被美国、德国、澳大利亚等国家淘汰。
滤筒式除尘器正是这些旧式除尘器的换代产品,其优势如下:1〕滤筒式除尘器外表过滤的除尘效率远远高于旧式除尘器,大大减少了有害物的排放量,空气净化指标到达了世界先进水平,彻底改变了旧式除尘器达不到要求的落后状态。
2〕滤筒式除尘器无滤料磨损现象,其本体上无可动部件,可长期使用不须维修〔即使拆换滤筒也极方便〕防止了旧式除尘器不断换滤料的烦恼,省钱省时省力又无二次污染。
3〕滤筒式除尘器其体积、重量远远小于同规格的旧式除尘器,节省土建空间及土建负荷,节省基建投资显著。
4〕滤筒式除尘器阻力小,耗压缩空气量小,无维修工作量。
比各类旧式除尘器节能,节资30%以上,任何企业都不可无视这一节能效果给企业带来的显著经济效益。
2、袋式除尘器的优点:1〕它具有操作简单,清灰连续,阻力稳定,过滤速度高,内部无运动机件,设计简单等特点,是一种高效能的布袋除尘器。
2〕除尘效率高,可捕集0.1UM以上的粉尘,使含尘气体净化到15mg/m3甚至以下。
3〕附属设备少,投资省,技术要求没有电除尘器高。
4〕能捕集电除尘难以回收的粉尘,并且在一定程度上能收集硝化物、硫化物等化合物。

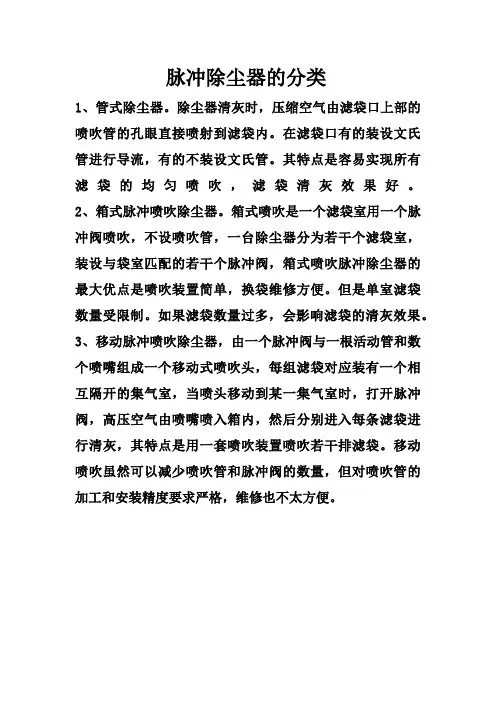

脉冲除尘器的分类
1、管式除尘器。
除尘器清灰时,压缩空气由滤袋口上部的喷吹管的孔眼直接喷射到滤袋内。
在滤袋口有的装设文氏管进行导流,有的不装设文氏管。
其特点是容易实现所有滤袋的均匀喷吹,滤袋清灰效果好。
2、箱式脉冲喷吹除尘器。
箱式喷吹是一个滤袋室用一个脉冲阀喷吹,不设喷吹管,一台除尘器分为若干个滤袋室,装设与袋室匹配的若干个脉冲阀,箱式喷吹脉冲除尘器的最大优点是喷吹装置简单,换袋维修方便。
但是单室滤袋数量受限制。
如果滤袋数量过多,会影响滤袋的清灰效果。
3、移动脉冲喷吹除尘器,由一个脉冲阀与一根活动管和数个喷嘴组成一个移动式喷吹头,每组滤袋对应装有一个相互隔开的集气室,当喷头移动到某一集气室时,打开脉冲阀,高压空气由喷嘴喷入箱内,然后分别进入每条滤袋进行清灰,其特点是用一套喷吹装置喷吹若干排滤袋。
移动喷吹虽然可以减少喷吹管和脉冲阀的数量,但对喷吹管的加工和安装精度要求严格,维修也不太方便。
除尘器投标书(一)引言:本文档是针对除尘器投标书的一部分,旨在全面介绍除尘器的功能、特点、技术参数等信息,以满足投标需求。
本文档将分别从除尘器的类型、工作原理、适用范围、优势以及服务支持五个方面进行详细阐述。
正文:1. 除尘器类型:- 重力除尘器- 水幕除尘器- 电除尘器- 滤筒除尘器- 静电除尘器2. 除尘器工作原理:- 重力除尘器利用重力作用对颗粒物进行沉降和分离。
- 水幕除尘器通过颗粒物与水的碰撞来实现除尘。
- 电除尘器利用电场力使颗粒物带电并沉积到收集器上。
- 滤筒除尘器通过滤筒的孔隙将颗粒物截留在滤筒内。
- 静电除尘器通过电场力使颗粒物带电并沉积到集尘极上。
3. 除尘器适用范围:- 工业生产中的煤炭、石油化工、冶金等领域。
- 空气污染治理、环境保护等领域。
4. 除尘器优势:- 高效能:采用先进技术,能够高效降低颗粒物浓度。
- 节能环保:具备节能、减排等环保优势。
- 灵活性:可以根据不同领域和工艺要求进行定制设计。
- 易于维护:结构简单,维护方便。
- 可靠性:采用高品质材料和稳定性强的工艺,保证设备稳定运行。
5. 服务支持:- 提供设备的安装、调试及售后维护等全方位服务。
- 提供专业的技术咨询、方案设计和选型建议。
- 提供设备操作培训及现场指导。
总结:通过本文档的阐述,我们详细介绍了除尘器的类型、工作原理、适用范围、优势以及服务支持等方面的内容。
我们相信,我们的除尘器具备高效能、节能环保、灵活可靠等优势,并可提供全方位的服务支持,能够满足您的投标需求。
期待与您进一步合作!。
除尘器工作原理及基本结构特点除尘器是一种用于去除粉尘、烟尘和颗粒物等固体颗粒物质的设备。
它通常用于工业领域,例如电厂、钢铁厂、化工厂等有大量粉尘产生的场所。
下面将介绍除尘器的工作原理及基本结构特点。
一、工作原理1.重力沉降:除尘器中的粉尘颗粒会受到重力的作用逐渐沉降到底部,从而实现分离。
2.惯性分离:粉尘颗粒在气流中具有惯性,当气流突然改变方向或速度时,粉尘颗粒会由于惯性而继续直线运动。
3.离心力分离:通过旋转设备,粉尘颗粒会受到离心力的作用而分离出来。
4.过滤分离:通过过滤介质,粉尘颗粒被截留在过滤介质上,干净的气体通过过滤介质排出。
1.空气进口:除尘器通常有一个空气进口,用于将含有粉尘颗粒的气体引入除尘器内部处理。
2.分离装置:除尘器内部通常设有重力沉降装置、惯性分离装置、离心力分离装置等,用于实现粉尘颗粒与气体的分离。
3.滤材:除尘器内部通常还设有滤材,用于过滤粉尘颗粒。
常见的滤材包括滤纸、滤布、滤芯等。
4.出口:经过分离装置和滤材处理后,清洁的气体将从出口处排出。
5.废物处理系统:除尘器的底部通常设有废物处理系统,用于收集和处理分离出来的粉尘颗粒。
6.控制系统:除尘器通常还配备有控制系统,用于监测和控制除尘器的运行状态。
其实在实际应用中,除尘器的结构和工作原理会因具体的使用环境和需求而有所不同。
一些高效的除尘器还可能包括预处理装置,如湿式除尘器和静电除尘器等,用于更彻底地去除粉尘。
此外,一些除尘器还可能具有自动清灰功能,以保持滤材的通气性能。
总结起来,除尘器的工作原理主要包括重力沉降、惯性分离、离心力分离和过滤分离等。
其基本结构特点包括空气进口、分离装置、滤材、出口、废物处理系统和控制系统等。
这些结构和原理共同作用下,实现了对固体颗粒物质的去除,从而保持了工业生产中的环境清洁和员工健康。
dmc-60脉冲除尘标准脉冲除尘器是一种常见的工业除尘设备,主要用于去除空气中的粉尘颗粒物。
DMC-60脉冲除尘器是其中一种型号,具有处理风量大、除尘效率高、运行稳定等优点。
以下是对DMC-60脉冲除尘器的全面介绍。
一、DMC-60脉冲除尘器的结构和特点1. 结构:DMC-60脉冲除尘器主要由灰斗、过滤室、脉冲喷吹装置、排灰装置、支架和控制系统等部分组成。
2. 工作原理:含尘气体进入除尘器后,粉尘颗粒物被过滤在滤袋表面,洁净气体通过滤袋排出。
随着过滤的进行,滤袋表面上的粉尘不断增加,导致阻力上升。
当阻力达到设定值时,控制系统会发出信号,启动脉冲喷吹装置,对滤袋进行清灰。
压缩空气通过喷吹管上的喷嘴瞬间释放,形成强大的气流反吹力,将附着在滤袋表面的粉尘颗粒物吹落,落入灰斗中。
3. 特点:* 处理风量大:采用脉冲喷吹技术,具有较大的处理风量。
* 除尘效率高:滤袋采用高效过滤材料,对细小粉尘颗粒物具有良好的过滤效果。
* 运行稳定:采用自动控制系统,可实现远程监控和操作。
* 维护方便:结构简单,易于拆卸和更换滤袋。
* 应用广泛:适用于各种行业的粉尘治理,如冶金、化工、建材等。
二、DMC-60脉冲除尘器的选型和应用1. 选型:根据处理风量、粉尘性质、过滤面积等因素选择合适的型号。
DMC-60适用于处理中等规模的生产线。
2. 应用:广泛应用于钢铁、有色金属、化工、建材等行业的粉尘治理。
三、DMC-60脉冲除尘器的安装和使用1. 安装:应安装在室外通风良好的地方,并确保基础牢固。
连接管道应密封良好,防止漏风。
2. 使用:使用前应检查设备是否完好,确保各部件正常工作。
根据实际情况调整脉冲喷吹时间和间隔,以获得最佳的除尘效果。
定期检查滤袋的完好性,如有破损应及时更换。
定期清理灰斗,确保排灰顺畅。
3. 维护:定期检查设备各部件的紧固情况,如有松动应及时紧固。
定期对脉冲喷吹装置进行保养,保持其良好的工作状态。
定期检查电气元件的工作情况,确保设备的安全运行。
各种除尘器的原理近年来,随着经济的迅速发展,以原煤为燃料的锅炉增加很多,燃煤锅炉排放的大气污染物对周围环境造成很大危害,然而减少或降低燃煤锅炉排放污染物的主要途径是与锅炉相配套的各类消烟除尘器,而除尘器的性能和效率是决定一台锅炉对周围环境造成危害程度的关键所在。
除尘器可分为两大类:①干式除尘器:包括重力沉降室、惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。
②湿式除尘器:包括又喷淋塔、冲击式除尘器、文丘里洗涤剂、泡沫除尘器和水膜除尘器等。
目前常见的运用最多的是旋风分离器、静电除尘器与布袋除尘器。
下面对各种除尘器做简要介绍:1. 重力除尘——利用粉尘与气体的比重不同的原理,使扬尘靠本身的重力(重力) 从气体中自然沉降下来的净化设备,通常称为沉降室或降生室。
它是一种结构简单、体积大、阻力小、易维护、效率低的比较原始的净化设备,只能用于粗净化。
重力降尘室的工作原理如下图所示:含尘气体从一侧以水平方向的均匀速度V进入沉降室,尘粒以沉降速度V沉下降,运行t时间后,使尘粒沉降于室底。
净化后的气体,从另一侧出口排出2. 惯性除尘——惯性除尘器也叫惰性除尘器。
它的原理是利用粉尘与气体在运动中惯性力的不同,将粉尘从气体中分离出来。
一般都是在含尘气流的前方设置某种形式的障碍物,使气流的方向急剧改变。
此时粉尘由于惯性力比气体大得多,尘粒便脱离气流而被分离出来,得到净化的气体在急剧改变方向后排出。
下图几种常见的权性除尘器。
这种除尘器结构简单,阻力较小(10-80毫米水柱),净化效率较低(40-80%),多用于多段净化时的第一段,净化中的浓缩设备或与其它净化设备配合使用。
惯性除尘器以百叶式的最常用。
(它适用于净化含有非粘性、非纤维性粉尘的空气,通常与其它种除尘器联合使用组成机组3.旋风分离器工作原理::旋风除尘器的工作原理如下图所示,含尘气体从入口导入除尘器的外壳和排气管之间,形成旋转向下的外旋流。
悬浮于外旋流的粉尘在离心力的作用下移向器壁,并随外旋流转到除尘器下部,由排尘孔排出。
除尘器分类及除尘过程2007-06-26 15:31一、除尘器分类及除尘过程(一)除尘器的分类按作用机理:分机械除尘器、电力除尘器、过滤式除尘器和洗耳恭听涤除尘器四大类。
机械除尘器又包括重力除尘器、惯性力除尘器和离心力除尘器三类。
根据安装形式分立式和卧式除尘器。
根据除尘过程中有无液体参与,分成无液体参与的干式除尘器和有液体参与的湿式除尘器两类。
(二)除尘器主要组成部件引入含尘气体的除尘器进口;进展固一气別离的除尘空间或称除尘室;排除别离后粉尘的排尘口和除尘后相对清洁气体的出口。
(三)除尘过程1、捕集别离过程①捕集推移阶段。
实质是粉尘的浓缩阶段。
均匀混合或悬浮在运载介质中的粉尘,进入除尘器的除尘空间。
由于受外力的作用,将粉尘推務到别离界面,随粉尘向別离界面推移,浓度越来越大,为固一气别离进一步作好准备。
②别离阶段。
当髙浓度的尘流流向別离界面以后,存在两种作用机理:其一,运载介质运载粉尘的能力逐渐到达极限状态,在粉尘悬浮和沉降趋势上,以沉降为主,并通过粉尘沉降,使之从运载介质中别离出来;实二,在高浓度尘流中,粉尘颗粒的扩散与凝聚趋势,以凝聚为主,颗粒之间可以彼此凝聚,也可在实质界而上凝聚并吸附。
1 / 10经过别离界面以后,己别离的粉尘通过排尘口排出的过程。
3、排气过程已除尘后相对净化的气流从排气口排出的过程。
单筒旋风除尘器:1、单筒旋风气流对尘粒和空气所产生惯性离心力大小的不同,使尘粒和气流进展别离。
构造如图5-4所示。
2、工作原理含尘气流由进气管以12~25m/s的速度沿切线方向进入圆简体,在外圆筒和中央排气管之间向下作螺旋运动。
在彷转过程中产生惯性离心力。
尘粒一方向受气流运动的影响,在其中旋转下降:期一方向那么受离心力的作用,逐渐向外扩散接近筒壁。
最终与外圆筒的内壁相碰, 沿内壁旋转滑下,被收集在中间底部的排灰口,并由此排岀。
气体那么因质量小,受离心力作用甚微,随圆锥形的收缩转向除尘器的中心,并受底部阻力作用,转而上升,形成一股上升旋流,从排气管上端排岀,实现除尘作用。
电除尘器基本知识除尘器的分类目前,除尘器的种类繁多,根据在除尘过程中是否采用液体除尘和清灰,可分为干式和湿式除尘器两大类。
按捕集粉尘的机理不同,可将各种除尘器分为机械式除过滤式除尘器、洗涤式除尘器和静电除尘器四类。
(1)机械式除尘器机械式除尘器包括重力沉降室、惯性除尘器和旋风除尘器等。
这类除尘的特点是结构简单,造价低,维护方便,但除尘效率不高,往往用作多级除尘系统中已预除尘。
(2)过滤式除尘器过滤式除尘器包括袋式除尘器和颗粒层除尘器。
其突出的特点是除尘效率高、能净化微粒子、能适应大风量或小风量的气体净化。
(3)静电除尘器静电除尘器分为干式电除尘器(干法清灰)和湿式电除尘器(湿法清灰)。
其特点是牧率高、阻力小、耐高温、处理风量大。
(4)洗涤式除尘器洗涤式除尘器分为低能耗洗涤式除尘器(如重力喷淋除尘器、水膜除尘器等)、高能耗除尘器(如文丘里除尘器)。
主要特点是除尘效率高,可以用水作为除尘介质;主要缺点是耗能高,必须对产生的污水进行处理,否则造成二次污染。
根据除尘器的压力损失可以将除尘器分为:①低阻除尘器——△P<500Pa;②中阻除尘器△P=500~2000Pa;③高阻除尘器△P=2000~20000Pa。
根据除尘器对微细粉尘捕集效率的高低,把除尘器分成高效、中效和低效除尘器。
一般来说,袋式除尘器、静电除尘器和文丘里除尘器属于高效除尘器;旋风除尘器属于中效除尘重力沉降室、惯性除尘器属于低效除尘器,常被用于多级除尘系统中的初级除尘。
静电除尘器的工作原理静电除尘器(ElectrotaticPrecipitator简称EP或ESP)是利用静电力实现粒于与气体分离的一种除尘装置。
静电除尘器的放电极(又称为电晕极)和收尘极(又称为集尘极)与高压直流电源相连接,当含尘气体通过两极间非均匀高压电场时,在放电极周围强电场力的作用下,气体首先被电离,并使尘粒荷电,荷电的尘粒在电场力的作用在电场内向集尘极迁移并沉积在集尘极上,得以从气体中分离并被收集,从而达到除尘目的。
除尘器技术方案一、引言随着工业化进程的不断推进,工业生产过程中产生的粉尘和有害气体成为了环境污染的主要来源之一。
为了保障员工安全和确保生产环境符合环保要求,除尘器成为了必不可少的设备。
本文将重点讨论除尘器技术方案,通过对比常见的几种除尘器技术,探讨其原理、特点和适用范围。
二、常见的除尘器技术1. 重力除尘器重力除尘器是将颗粒物利用重力的作用进行沉降分离的一种简单而有效的除尘器技术。
其工作原理是将含有颗粒物的气体通过设备底部通入,使气流减速,颗粒物受到重力作用而沉降至设备底部,通过排放口将净化后的气体排放出去。
重力除尘器适用于颗粒物较大且浓度较低的场合,如轻工业和建筑材料生产过程中的除尘处理。
2. 惯性除尘器惯性除尘器是利用颗粒物在流体中的惯性作用使其与流体分离的除尘器技术。
当气流通过设备时,颗粒物受到气流的扰动而向一侧偏移,借助流体的流速变化将颗粒物分离出来,再通过排放口将净化后的气体排放。
惯性除尘器相对于重力除尘器而言,具有更好的除尘效果,适用于工况条件中颗粒物较细且浓度较高的情况,如煤炭、矿石等工业生产过程中的除尘。
3. 湿式除尘器湿式除尘器是通过将含有颗粒物的气体与水进行接触,使颗粒物附着在水滴上,以达到净化空气的目的。
湿式除尘器通常包括喷淋装置和撞击板,喷淋装置使水以细小的水滴形式喷洒到气体中,颗粒物通过与水滴的撞击和吸附而被去除。
湿式除尘器适用于处理湿度较高的气流和含有粘性颗粒物的场合,如冶金、化工等工业领域。
4. 电除尘器电除尘器是利用电场力将带电颗粒物从气体中分离的一种高效除尘器技术。
电除尘器由两块电极构成,通过在两个电极之间建立高电场,使空气中的带电颗粒物被电场吸附在电极上,形成粗颗粒后再由重力作用落入集尘槽,最后通过排放口将净化后的气体排放。
电除尘器广泛应用于炉窑、化工等高温场合,对烟尘的净化效果明显。
三、除尘器技术方案选择在选择合适的除尘器技术方案时,需考虑以下几个因素:1. 颗粒物浓度和颗粒物的粒径分布;2. 工况条件,如温度、湿度、气流速度等;3. 运行成本,包括设备投资、维护费用和能耗等;4. 环保要求,如对粉尘排放浓度和有毒气体的处理要求。
除尘系统分类及特点按其规模和配置特点;可分为就地除尘系统、分散除尘系统和集中除尘系统;按除尘器的种类;可分为干式除尘系统和湿式除尘系统;按设置除尘器的段数;可分为单段除尘系统和多段除尘系统;按除尘器在系统中的位置;可分为正压式除尘系统和负压式除尘系统..1、就地除尘系统、分散除尘系统和集中除尘系统除尘系统按照规模和配置特点;可以分为就地除尘系统、分散除尘系统和集中除尘系统三种类型..设计中应根据生产流程、工艺设备的配置、厂房条件和除尘排风量的大小等因索;分别选用..1就地除尘系统就地除尘系统的除尘器直接坐落在扫尘点上;就地吸取、净化含尘空气..图所示为胶带运输机转运点就地除尘系统..袋式陈尘器直接安装在受料点的密闭罩上;净化后的空气引入通风机;然后排至室外..就地除尘系统的特点如下所述..①单点除尘;无吸尘罩、吸尘管路及卸尘装置;系统简单;布置紧凑;操作简便;维护管理方便..②可将除尘器、通风机和电动机等做成一体;构成就地除尘机组..③坐落在料仓上或移动生产设备上的就地除尘机组也可不设排风接口;净化后的空气直接放散在厂房内部;但机组必须具有很高的净化效率;以确保排入室内的空气含尘浓度达到国家卫生标准要求..④外形尺寸小;处理的含尘气体量也小;只适用于排风量不大的扬尘点..⑤所捕集的粉尘直接卸放到工艺设备上;使粉尘直接回收利用;但是这会使物料的含粉率提高;增加了下道工序的扬尘量;设计中应予注意..2分散除尘系统分散除尘系统一般适用于同一工芝设备或同一生产流程的几个相距较近的除尘排风点;其除尘器和通风机往往分散布置在产尘设备附近;是目前应用较多的除尘系统..图所示料仓除尘系统即为分散除尘系统..分散除尘系统的特点如下所述..①利用厂房的空间位置布置除尘设备;对场地条件有较好的适应性..②管路较短;分支管较少;布置简单;稍加调节系统阻力即能达到平衡..③系统操作简便;运行效果比较可靠;可由生产操作人员兼管运行;但捕集的粉尘回收和处理比较困难..3集中除尘系统在产尘点多、相对集中、各点排风量大;且有条件设置大型除尘设施时;可将一个或几个相邻车间或生产流程的除尘排风点汇入大型除尘设备;形成集中除尘系统..图所示为矿石破碎车间的集中除尘系统;共25个吸尘点;管道最远达100多米..集中除尘系统的特点如下所述..①处理能力大、连接的除尘排风点多..集中除尘系统的处理能力每小时可高达几十万立方米乃至上百万立方米;所连接的排风点多达几十个乃至近百个..②适于配用布袋除尘器、静电除尘器等高效净化设备;有利于减少对大气环境的污染..③由于除尘设备集中布置;排尘量大;有利于粉尘的统一处理和回收利用;并减少了二次扬尘..要求设专职管理人员;实行集中管理;保持较高的维护管理水平..④占地面积较大;管网和设备的初投资较高;运行费用比分散除尘器系统高..⑤管网较复杂;阻力平衡、运行调节比较困难..际尘系统运行后一般做除尘系统配风和调整..2、干式除尘系统和湿式除尘系统除尘系统按选用除尘设备可以分为干式除尘系统和湿式除尘器系统两种类型..1干式除尘系统干式除尘系统使用干式除尘器;不需要用水作为除尘介质..在所有除尘系统中干式除尘系统占90%以上..其特点是:①适用范围广;可满足大多数除尘对象的要求;尤其是大型集中除尘系统;基本上是干式除尘系统;②捕集的粉尘以干粉状排出;有利于集中处理和综合利用;但处理不当时易产生二次扬尘;③处理相对湿度高的含尘气体或高温气体时;需要采取防止结露的措施;否则易产生粉尘黏结、堵塞现象;④当气体中含有有毒、有害气体时干式除尘系统不能除去有毒、有害成分..2温式除尘系统湿式除尘系统使用以水作为净化介质的湿式除尘器;其特点如下所述..①除尘设备构造较简单;初投资较低;净化效率较高..②能处理相对湿度高、有腐蚀性的含尘气体;甚至尘—汽共生的含尘气体..为解决粉尘的黏结、堵塞问题;需要在管道和尘器上设置冲洗装置..当含尘气体具有腐蚀性时;除尘设备和管道应采用耐腐蚀的材料制作..其内部应涂防水油漆..③由于湿式除尘器内具有激烈的传质、传热过程;在除尘的同时;还能吸收含尘气体中的其他有害成分;并使气体温度降低..对净化含有害成分的高温含尘气体具有特殊意义..④耗水量大;排出泥浆状的含尘污水..它需要充足的水源;并设含尘污水处理设施..对工艺流程中有污水处理的车间如湿法选矿厂;适于采用湿式除尘系统;其含尘污水可排入工艺污水管道中;一并加以处理..⑤总体能耗较高;高效湿式除尘器如文氏管除尘器的阻力要比同样效率的干式除尘器高得多..⑥北方地区采用湿式除尘系统;要注意解决冬季防冻问题..3、负压除尘系统和正压除尘系统除尘系统按照除尘器和通风机在流程中的相对位置;可以分为负压除尘系统和正压除尘系统..1负压除尘系统负压除尘系统中;除尘器设置在通风机之前负压段或吸人段..其特点如r 所述..①由于除尘器设置在通风机之前;流过通风机的气体已经过除尘;含尘浓度低;通风机受磨损大大减低;运行寿命长;处理初浓度高的含尘气体时;一般采用负压除尘系统..②除尘器和管道处于通风机的负压段;容易吸入空气;产生漏风..负压除尘系统的漏风率为5%~10%;加大了通风机的风量;增加了电耗..③在负压除尘系统设计中应采用措施尽可能减少除尘器和管道的漏风;以保证除尘器的良好运行..2正压除尘系统正压除尘系统中;除尘器设置在通风机之后正压段或压出段..其特点如下所述..①由于流过通风机的含尘气体未经除尘器净化;通风机的叶轮和机壳易遭粉尘磨损..因此;正压除尘系统只适于在气体含尘浓度3g/m3以下、粉尘磨琢性弱、粉尘粒度小的条件下使用..②除尘器处于通风机的正压段.不必考虑除尘器的漏风附加率;通风机电耗较低..③除尘器的围护结构简单;如正压袋式除尘器的围护结构不需要密封;只要防雨即可;设备制造;安装简便;造价低..④正压除尘系统中;净化后的气体直接由除尘器排入大气;可不设烟囱;除尘器有一定的消声作用;通风机出口侧可不设消声器;有利节约除尘系统占地和初投资..4、单段除尘系统和多段除尘系统除尘系统按照采用除尘器的段数;可以分为单段除尘系统和多段除尘系统..1单段除尘系统单段除尘系统组成简单;投资和运行费用较低;维护管理工作量较少..在一段除尘器能满足所需的除尘效率及符合除尘器使用条件的情况下;均应采用单段除尘系统..2多段除尘系统多段除尘系统中;设有二段或二段以上的除尘设备..其特点如下所述..①当一段除尘器的效率不能达到所要求的除尘效率时;应设多段除尘系统..②除尘系统的初含尘浓度超出某种除尘器的允许人口含尘浓度时;应在该除尘器前设置预净化设施;形成多段除尘系统..如电除尘器的人口含尘浓度超过60g/m3时;会产生电晕闭塞现象;影响净化效率;此时应加设预除尘装置..③含尘气体中含有磨琢性强的粗粉尘或纤维状物质;应加设简单、低阻力的预除尘装置;保护高效除尘器正常运行..④在多段除尘系统中;低效除尘器应配置在高效除尘器之前..。
除尘器工作原理及基本结构特点
除尘器是一种用于去除空气中颗粒物的设备,它的工作原理是通过物理、化学或电静力等方法将空气中的颗粒物与空气分离,并让清洁的空气返回到环境中去。
除尘器的基本结构通常包括进风口、过滤器、除尘室、排风口和控制系统等组成。
进风口是空气进入除尘器的通道,通常会设置预过滤器,用来预先去除一些大颗粒物。
过滤器是除尘器的核心部分,它通常由一些纤维制成,在空气通过时会阻挡颗粒物而允许空气通过。
除尘室则是容纳过滤器的空间,可以保证空气充分接触过滤器以达到更好的除尘效果。
排风口则是让经过过滤的空气离开除尘器的通道。
控制系统则用于控制除尘器的运转,如调节风速、清洁过滤器等。
除尘器的特点主要包括以下几点:
1.高效除尘:除尘器采用专业的过滤器,具有较高的过滤效率,可以有效地去除微小的颗粒物,提供清洁的空气。
2.低能耗:除尘器通常采用高效节能的电机和风扇,以降低能耗,并减少对环境的影响。
3.易于维护:除尘器的过滤器通常可以拆卸和更换,方便进行
清洁和维护,延长设备的使用寿命。
4.多种工作模式:除尘器可以根据不同需求选择不同的工作模式,如手动/自动模式、定时清洁模式等,更加灵活方便。
5.安全可靠:除尘器通常采用各种安全措施,如过载保护、漏
电保护等,确保设备的安全运行。
6.广泛应用:除尘器广泛应用于各个领域的空气净化,如工业
粉尘处理、医疗卫生、实验室等,净化效果显著。
总而言之,除尘器通过特定的原理和结构设计,能够高效有效地去除空气中的颗粒物,提供清洁健康的空气环境。
除尘器的主要几种分类及各自特点
1、布袋除尘器布袋式除尘器一般通过清灰方式的不同来分类,主要有机械振动型袋式除尘器、大气反吹型袋式除尘器和脉冲喷吹型袋式除尘器三种,对亚微米粒径的细尘有较高的分级除尘效率处理气体量的范围大。
用途:主要用于分离工业废气中的颗粒粉尘和细微粉尘,广泛用于冶金、矿山、水泥、热电厂、建材、铸造、化工、烟草、沥青拌合机、粮食、机械加工、锅炉除尘。
2、单机除尘器单机除尘器一般可分为摇动式、自控清灰、脉冲单机除尘器、布袋单机除尘器等几种。
用途:适用于除尘量不大的工业除尘场所的除尘。
3、脱硫除尘器脱硫除尘器的工作原理:含尘烟气通过不锈钢散堆填料,通过增加烟气与水溶液的接触面,来促进烟气与喷淋水的充分溶解中和,从而达到除尘器的除尘脱硫除尘效果。
这种除尘器主要用于一切排放烟尘的锅炉和窑炉。
4、湿式除尘器湿式除尘器从结构型来分,可分为贮水式湿式除尘器、加压水喷淋式及强制旋转喷淋式湿式脱硫除尘器;从能耗大小可分为低能耗及高能耗;按气液接触式方可分为整体及分散接触式湿式除尘器等。
用途:适用于冶金、煤炭、化工、铸造、发电、建筑材料及耐火材料等行业。
5、旋风除尘器旋风除尘设备顾名思义是利用气体加速旋转而产生离心力,旋转的固体粉尘从气体中分离出来的原理进行除尘的设备。
用途:适用于各种工业锅炉,机械加工,冶金建材,铸造,矿山,水泥,采掘的粉尘粗、中级净化。
6、滤筒除尘器滤筒除尘器解决传统除尘器对超细粉尘收集难、过滤风速高、清灰效果差、滤袋易磨损破漏、运行成本高的最佳方案。
传统的滤筒除尘器有两种清灰方式,一种是高压气流反吹,一种是脉冲气流喷吹。
用途:广泛应用于烟草、医药、食品、建材、轻工、冶金、化工、机械加工、五金加工、电子、、制药等行业中。
7、移动除尘器移动式除尘器基本结构由箱体,风机,滤袋,集尘器四部分组成,含尘气体由由风机经进风口(吸尘罩)吸入箱体,经过滤袋进行过滤,粉尘颗粒被阻溜在滤袋表面,过滤后的净化气体经出风口排出。
用途:广泛应用于医药、生物、化工、食品等行业(例如:压片机,糖衣锅,混合机,粉碎机,筛粉机等工艺设备)的粉尘去除。
8、集尘器/集尘机集尘机能够与其它大型除尘设备配合使用以实现对尘埃的储存。
集尘器可分为电子集尘器、组合式集尘器、集尘器原理、木工集尘器、大风量集尘器等。
用途:该设备广泛应用于化工、电力、冶金、水泥、陶瓷、医药、生物、食品等领域。
9、中央集尘系统中央集尘系统是一套整体的、系统的除尘设备,它
既拥有除尘的功能又可以储存尘埃。
用途:中央集尘系统广泛应用于电子、化工、医药、食品、机械、水泥、冶金、塑料、磨料等各行各业收集粉尘、颗粒物、金属废屑等使用。
10、静电除尘器目前国内常见的静电除尘器型式可分为以下几类:按气流方向分为立式和卧式,按沉淀极极型式分为板式和管式,按沉淀极板上粉尘的清除方法分为干式湿式,旋伞式高效电除尘器及麿机专用高压静电除尘器等。
用途:分离工业废气中的颗粒粉尘和细微粉尘,广泛用于冶金、矿山、水泥、热电厂、建材、铸造、化工、烟草、沥青拌合机、粮食、机械加工、锅炉除尘、水泥生料、熟料磨机、冲天炉等等。
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。
