焊接技术培训中焊接变形与残余应力的数值模拟焊接是一种常见的金属连接方法，广泛应用于各个行业。

然而，在焊接过程中，产生的焊接变形和残余应力往往会对工件的性能和质量造成一定影响。

因此，在焊接技术培训中，对焊接变形和残余应力进行数值模拟分析具有重要意义。

本文将探讨焊接技术培训中焊接变形与残余应力的数值模拟方法，并分析其应用前景。

一、焊接变形数值模拟焊接变形是指在焊接过程中，由于热引起的热应力和相变引起的力学应力而引起的构件变形现象。

为了准确预测焊接变形的情况，可以采用有限元数值模拟方法。

有限元数值模拟方法是一种将实际工程问题离散化为有限个简化的小单元进行计算的方法。

在焊接变形数值模拟中，首先需要建立焊接过程的热力耦合模型。

通过考虑焊接热源的热输入、热传导以及材料的相变特性等因素，可以准确地模拟焊接过程中的温度场变化。

然后，根据热力耦合模型，引入材料的本构关系和相变模型，可以计算得到焊接过程中的变形情况。

在数值模拟中，可以通过调整热源功率、焊缝几何形状以及材料的初始状态等参数，来对焊接变形进行优化。

此外，在数值模拟中还可以分析焊接变形对工件性能的影响，以指导焊接技术的改进和优化。

二、残余应力数值模拟焊接过程中产生的残余应力是指焊接完成后，由于焊缝区域的热胀冷缩差异而引起的应力。

残余应力的存在会降低工件的疲劳寿命和强度，甚至引发裂纹等问题。

因此，对焊接过程中的残余应力进行数值模拟分析是十分重要的。

在焊接残余应力数值模拟中，一般采用后处理方法来分析残余应力的分布和变化。

通过将焊接过程中的温度场和应力场输入到数值模拟软件中，可以得到焊接残余应力的分布情况。

同时，可以通过调整焊接参数和材料性质等因素，来研究焊接残余应力的变化规律。

在实际工程应用中，焊接残余应力数值模拟可以用于评估焊接工艺的可行性，为焊接工艺参数的选择提供依据。

此外，还可以通过优化焊接过程来减小残余应力的产生，提高工件的使用寿命和安全性。

三、数值模拟应用前景焊接技术培训中焊接变形与残余应力的数值模拟方法，在实际应用中具有广阔的前景。

浅析钢结构焊接变形与残余应力控制方法摘要：在国内建筑工程中，钢结构作为建筑结构主体结构框架，具有绿色环保、空间大和强度高等特点，在网架结构和塔桅建筑、超高层建筑以及大型工业厂房中等建筑工程中得到广泛应用。

随着建筑结构超高层化和大跨度化，高性能钢材应用增多，分析和讨论建筑钢结构焊接生产效率，对于提高建筑工程质量和效率具有重要意义。

关键词：钢结构; 焊接变形; 残余应力; 控制方法引言在钢结构工程的焊接施工中难免会出现焊接应力和焊接变形的情况，这对于焊接接头的强度以及焊接结构尺寸的精度都会产生一定的影响，严重的话会导致构件报废。

此外，钢结构在日后使用中的承载力也与焊接应力与焊接变形有着很大的关联。

因此相关施工人员要切实把握好焊接技术，加强对焊接重难点的技术控制，采取有效措施提高钢结构的质量。

1焊接变形和残余应力（1）焊接变形是焊接过程中不可避免的，施焊电弧高温引起钢构件在焊接处发生缩短、弯曲及角度等变化，即焊接变形。

焊接变形可分为两种形式，一种是因高温导致的变形，该变形在温度冷却后可恢复，为瞬时变形;第二种是因焊接作业产生的永久性变形。

焊接变形对结构安装的精确度影响较大，产生焊接变形极易导致结构无法安装。

（2）残余应力产生于钢构件的焊接及热影响区域，其对钢构件最直接的影响是降低构件的承载能力和增大开裂的可能性，钢构件的开裂大多发生在焊接区域。

在焊接区域，当构件的残余应力和荷载共同作用效果超过焊缝的承载力时，焊缝处就开始产生裂纹，并逐渐扩大成裂缝，构件也就易从裂缝处产生断裂，而此时构件承受的荷载并未达到其极限承载力，却因焊缝的断裂导致整个构件的失效。

2造成导致钢结构发生焊接变形的原因（1）焊接工艺。

即使是材料相同、设备相同，不同工人在焊接过程中，由于焊接工艺会造成焊接变形的出现。

比如焊接过程中，预热时应该结合当地的实际温度、光照亮度等多种因素进行确定等。

由此可见，钢结构的焊接变形受到焊接工艺的影响比较大。

焊接残余应力和焊接变形焊接残余应力（welding residual stresses）简称焊接应力，有沿焊缝长度方向的纵向焊接应力，垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。

1、纵向焊接应力焊接过程是一个不均匀加热和冷却的过程。

在施焊时，焊件上产生不均匀的温度场，焊缝及其附近温度最高，可达1600℃以上，而邻近区域温度则急剧下降。

不均匀的温度场产生不均匀的膨胀。

温度高的钢材膨胀大，但受到两侧温度较低、膨胀量较小的钢材所限制，产生了热塑性压缩。

焊缝冷却时，被塑性压缩的焊缝区趋向于缩短，但受到两侧钢材限制而产生纵向拉应力。

在低碳钢和低合金钢中，这种拉应力经常达到钢材的屈服强度。

焊接应力是一种无荷载作用下的内应力，因此会在焊件内部自相平衡，这就必然在距焊缝稍远区段内产生压应力2、横向焊接应力横向焊接应力产生的原因有二：一是由于焊缝纵向收缩，使两块钢板趋向于形成反方向的弯曲变形，但实际上焊缝将两块钢板连成整体，不能分开，于是两块板的中间产生横向拉应力，而两端则产生压应力。

二是由于先焊的焊缝已经凝固，会阻止后焊焊缝在横向自由膨胀，使其发生横向塑性压缩变形。

当焊缝冷却时，后焊焊缝的收缩受到已凝固的焊缝限制而产生横向拉应力，而先焊部分则产生横向压应力，在最后施焊的末端的焊缝中必然产生拉应力。

焊缝的横向应力是上述两种应力合成的结果。

3、厚度方向的焊接应力在厚钢板的焊接连接中，焊缝需要多层施焊。

因此，除有纵向和横向焊接应力σx、σy外，还存在着沿钢板厚度方向的焊接应力σz。

在最后冷却的焊缝中部，这三种应力形成同号三向拉应力，将大大降低连接的塑性。

3.4.2 焊接应力和变形对结构工作性能的影响一、焊接应力的影响1、对结构静力强度的影响对在常温下工作并具有一定塑性的钢材，在静荷载作用下，焊接应力是不会影响结构强度的。

设轴心受拉构件在受荷前（N=0）截面上就存在纵向焊接应力。

在轴心力N作用下，截面bt部分的焊接拉应力已达屈服点fy，应力不再增加，如果钢材具有一定的塑性，拉力N就仅由受压的弹性区承担。

§3.5 焊接残余应力和残余变形热变形和热应力——焊接构件在施焊过程中，由于受到不均匀的电弧高温作用，在焊件中将产生变形和应力（有约束）。

残余应力和残余变形——冷却后，焊件产生反向的应力和变形。

一．成因及特点1．基本假设1) 假定焊件由纤维组成，但各纤维之间相互约束（变形时保持平面）。

2) 当温度t≤500℃时，弹性模量E =const.t>600℃时，E →0；500℃＜t ＜600℃时，E 按线性变化。

1． 残余应力1) 纵向焊接应力2) 横向焊接应力3) 厚度方向的焊接应力2． 成因：不均匀分布的温度场，同时存在局部高温，加上纤维间的相互约束，便产生了焊接残余应力。

由于约束程度不同，一部分残余应力会以残余变形的形式释放出来。

3． 特点：自相平衡力系。

二．焊接残余应力对构件工作的影响1．对强度无影响2．降低构件的刚度3．降低构件的稳定承载力由于刚度降低，有效截面减小，过早地进入弹塑性区,弹性模量降低，所以稳定承载力降低（因为22cr /πλσE =）fy 0.3yyyf yyf 0.54．降低构件的疲劳强度残余应力的存在，加快了疲劳裂纹的开展速度（双向或三向拉力场），因此，疲劳强度降低。

5．加剧低温冷脆材料在低温下呈脆性，焊接残余应力的同号拉力场会阻碍材料塑性的发展，加重了脆性因素。

三．焊接残余变形对构件工作的影响1．构件不平整，安装困难，且产生附加应力；2．变轴心受压构件为偏心受压构件。

四．保证焊接质量及减小焊接残余应力的措施1．设计方面（1）采用细长，不采用短粗的焊缝；（2）对称布置焊缝，减小变形；（3）不等高连接加不大于1:2.5(直接承受动力荷载且需验算疲劳的结构不大于1:4)的斜坡，减小应力集中；≤1:2.5≤1:2.5≤1:2.5≤1:2.5（4）尽量防止锐角连接；（5）焊缝不宜过于集中，不要出现三向交叉焊缝；（6）注意施焊方便，以保证焊接质量。

2．制造方面（1）焊件预热法；（2）锤击法；减小残余应力（3）退火法；（4）反变形法；（5）合理施焊次序；减小残余变形（6）局部加热法。

浅谈钢结构焊接残余应力及焊接变形控制钢结构焊接在安装过程中较为常见，焊接连接在具有其独特的优点的同时，也存在着其不可避免的缺陷，即焊接残余应力及焊接变形。

本文就施工现场的工艺钢结构及炉壳焊接，结合连续退火炉结构安装工程实际，浅谈焊接的残余应力及焊接变形的原因，以及现场施工过程中如何控制及解决办法。

标签：钢结构;焊接;应力;变形;控制措施【Abstract】Steel structure welding is more common in the installation process，welding connection has its unique advantages，but at the same time it also has the inevitable defects，namely welding residual stress and deformation. This article is showing the reasons of residual stress of welding and welding deformation ，and also give methods to control and solve the problem what is said above in the process of the construction site ，according to the scene of the process steel structure and the furnace shell welding，combined with the engineering practice of the furnace structure installation of Continuous Annealing Line.【Key Words】steel structure，welding，stress，deformation ，control measures引言：焊接连接是钢结构主要的连接方法，其优点是构造简单、不削弱构件截面、节约钢材、加工方便、易于采用自动化操作、密封性好、刚度大等特性。

焊接残余应力和焊接变形焊接残余应力(welding residual stresses)简称焊接应力,有沿焊缝长度方向的纵向焊接应力,垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。

1、纵向焊接应力焊接过程是一个不均匀加热和冷却的过程。

在施焊时,焊件上产生不均匀的温度场,焊缝及其附近温度最高,可达1600℃以上,而邻近区域温度则急剧下降。

不均匀的温度场产生不均匀的膨胀。

温度高的钢材膨胀大,但受到两侧温度较低、膨胀量较小的钢材所限制,产生了热塑性压缩。

焊缝冷却时,被塑性压缩的焊缝区趋向于缩短,但受到两侧钢材限制而产生纵向拉应力。

在低碳钢和低合金钢中,这种拉应力经常达到钢材的屈服强度。

焊接应力是一种无荷载作用下的内应力,因此会在焊件内部自相平衡,这就必然在距焊缝稍远区段内产生压应力2、横向焊接应力横向焊接应力产生的原因有二:一是由于焊缝纵向收缩,使两块钢板趋向于形成反方向的弯曲变形,但实际上焊缝将两块钢板连成整体,不能分开,于是两块板的中间产生横向拉应力,而两端则产生压应力。

二是由于先焊的焊缝已经凝固,会阻止后焊焊缝在横向自由膨胀,使其发生横向塑性压缩变形。

当焊缝冷却时,后焊焊缝的收缩受到已凝固的焊缝限制而产生横向拉应力,而先焊部分则产生横向压应力,在最后施焊的末端的焊缝中必然产生拉应力。

焊缝的横向应力是上述两种应力合成的结果。

3、厚度方向的焊接应力在厚钢板的焊接连接中,焊缝需要多层施焊。

因此,除有纵向和横向焊接应力σx、σy外,还存在着沿钢板厚度方向的焊接应力σz。

在最后冷却的焊缝中部,这三种应力形成同号三向拉应力,将大大降低连接的塑性。

3.4.2 焊接应力和变形对结构工作性能的影响一、焊接应力的影响1、对结构静力强度的影响对在常温下工作并具有一定塑性的钢材,在静荷载作用下,焊接应力是不会影响结构强度的。

设轴心受拉构件在受荷前(N=0)截面上就存在纵向焊接应力。

在轴心力N作用下,截面bt部分的焊接拉应力已达屈服点fy,应力不再增加,如果钢材具有一定的塑性,拉力N就仅由受压的弹性区承担。

焊接残余应力和焊接变形对钢结构的影响以及消除和调整的措施摘要：焊接残余应力和焊接变形是钢结构产生变形和开裂的主要原因。

本文以焊接残余应力和焊接变形为对象，分别讨论了残余应力对钢结构刚度、静力强度、疲劳强度、应力腐蚀等的影响，促使结构发生脆性断裂、疲劳断裂、应力腐蚀开裂、低温变脆等以及造成的焊接变形的种类。

应采取措施对焊接残余应力和焊接变形加以消除和调整。

关键词：钢结构焊接残余应力焊接变形钢结构是钢材通过一定的设计方法做成构件，构件再通过一定的连接方式连接成的整体结构承力体系或传力体系。

连接方式及其质量优劣直接影响钢结构的工作性能。

焊接连接是目前钢结构最主要的连接方式。

但在焊接过程中，在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部的裂缝一旦发生，就容易扩展到整体。

一、焊接残余应力钢材的焊接是一个不均匀的加热和冷却的过程。

在施焊时，焊缝及其附近区域的温度很高，而临近区域温度则急剧的下降，导致不均匀的温度场。

不均匀的温度场产生不均匀的膨胀，温度低的区域膨胀量小限制了高温度区域钢材的膨胀。

当焊接温度场消失后，构件内部产生应力，这种应力称为焊接残余应力。

（一）焊接残余应力对钢结构的影响1.对钢结构刚度的影响焊接残余应力使构件的有效截面减小，丧失进一步承受外载的能力。

焊接残余应力的存在还会增大结构的变形，降低结构的刚度。

2.对静力强度的影响由于焊接应力的自相平衡，使受压区和受拉区的面积相等。

构件全截面达到屈服强度所承受的外力与无焊接应力的轴心受拉构件全截面达到屈服强度时的应力相等，因此不影响静力强度。

3.对疲劳强度的影响残余应力的存在使应力循环发生偏移。

这种偏移，只改变其平均值，不改变其幅值。

当应力循环的平均值增加时，其极限幅值就降低，反之则提高。

4.对应力腐蚀开裂的影响应力腐蚀开裂是拉伸残余应力和化学腐蚀作用下产生裂纹的现象，在一定材料和介质的组合下发生。

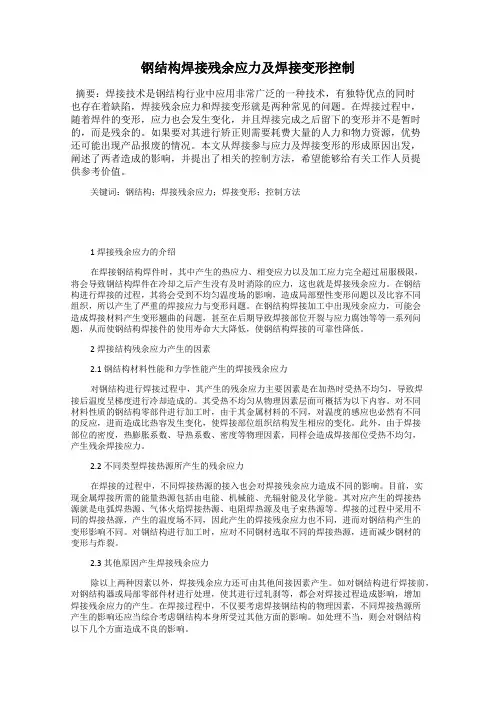

钢结构焊接残余应力及焊接变形控制摘要：焊接技术是钢结构行业中应用非常广泛的一种技术，有独特优点的同时也存在着缺陷，焊接残余应力和焊接变形就是两种常见的问题。

在焊接过程中，随着焊件的变形，应力也会发生变化，并且焊接完成之后留下的变形并不是暂时的，而是残余的。

如果要对其进行矫正则需要耗费大量的人力和物力资源，优势还可能出现产品报废的情况。

本文从焊接参与应力及焊接变形的形成原因出发，阐述了两者造成的影响，并提出了相关的控制方法，希望能够给有关工作人员提供参考价值。

关键词：钢结构；焊接残余应力；焊接变形；控制方法1焊接残余应力的介绍在焊接钢结构焊件时，其中产生的热应力、相变应力以及加工应力完全超过屈服极限，将会导致钢结构焊件在冷却之后产生没有及时消除的应力，这也就是焊接残余应力。

在钢结构进行焊接的过程，其将会受到不均匀温度场的影响，造成局部塑性变形问题以及比容不同组织，所以产生了严重的焊接应力与变形问题。

在钢结构焊接加工中出现残余应力，可能会造成焊接材料产生变形翘曲的问题，甚至在后期导致焊接部位开裂与应力腐蚀等等一系列问题，从而使钢结构焊接件的使用寿命大大降低，使钢结构焊接的可靠性降低。

2焊接结构残余应力产生的因素2.1钢结构材料性能和力学性能产生的焊接残余应力对钢结构进行焊接过程中，其产生的残余应力主要因素是在加热时受热不均匀，导致焊接后温度呈梯度进行冷却造成的。

其受热不均匀从物理因素层面可概括为以下内容。

对不同材料性质的钢结构零部件进行加工时，由于其金属材料的不同，对温度的感应也必然有不同的反应，进而造成比热容发生变化，使焊接部位组织结构发生相应的变化。

此外，由于焊接部位的密度，热膨胀系数、导热系数、密度等物理因素，同样会造成焊接部位受热不均匀，产生残余焊接应力。

2.2不同类型焊接热源所产生的残余应力在焊接的过程中，不同焊接热源的接入也会对焊接残余应力造成不同的影响。

目前，实现金属焊接所需的能量热源包括由电能、机械能、光辐射能及化学能。
