使用CAD进行三维建模的步骤与技巧详解现代科技的快速发展使得计算机辅助设计（CAD）成为了各个领域中不可或缺的工具。
无论是建筑设计、工程制图还是产品设计，CAD都能提供高效、精确的三维建模。
本文将详细介绍使用CAD进行三维建模的步骤与技巧，帮助读者更好地掌握这一工具。
一、准备工作在进行三维建模之前，首先需要明确设计的目标和要求。
这包括确定设计的尺寸、形状和材料等。
同时，收集和整理相关的设计素材和参考资料也是必要的。
这些准备工作将为后续的建模过程提供有力的支持。
二、选择合适的CAD软件市面上有许多不同的CAD软件可供选择，例如AutoCAD、SolidWorks和CATIA等。
根据自己的需求和熟练程度，选择一款适合自己的CAD软件非常重要。
不同的软件有着不同的操作界面和功能，熟练掌握软件的使用方法是进行三维建模的前提。
三、构建基本几何体在进行三维建模时，首先需要构建基本的几何体，如立方体、圆柱体和球体等。
这些基本几何体是构建更复杂物体的基础。
通过CAD软件提供的绘制线条、绘制曲线和绘制面等工具，可以轻松地创建这些基本几何体。
四、进行复杂几何体的建模在完成基本几何体的构建后，可以开始进行更复杂几何体的建模。
这需要运用CAD软件提供的各种建模工具和技巧。
例如，可以使用拉伸、旋转和镜像等命令来改变几何体的形状。
同时，还可以使用切割、融合和倒角等操作来实现更加精细的调整。
五、添加细节和纹理在建模的过程中，可以根据设计需求为物体添加各种细节和纹理。
这可以通过CAD软件提供的贴图、渲染和材料编辑等功能来实现。
例如，可以为产品模型添加实际材质的纹理，使其更加真实和逼真。
六、进行动画和渲染除了静态建模外，CAD软件还可以用于创建动画和渲染效果。
通过设置关键帧和路径，可以实现物体的运动和旋转。
同时，还可以使用渲染功能将建模结果呈现为逼真的图像或视频。
这为设计师展示和沟通设计意图提供了强有力的工具。
七、优化和修正在完成建模和渲染后，需要对模型进行优化和修正。

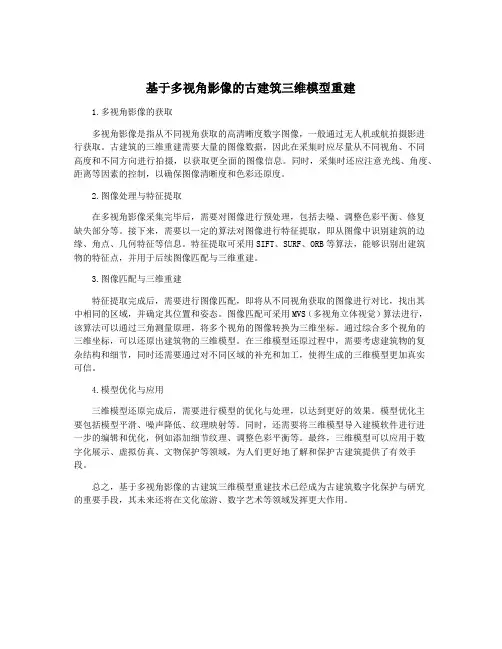

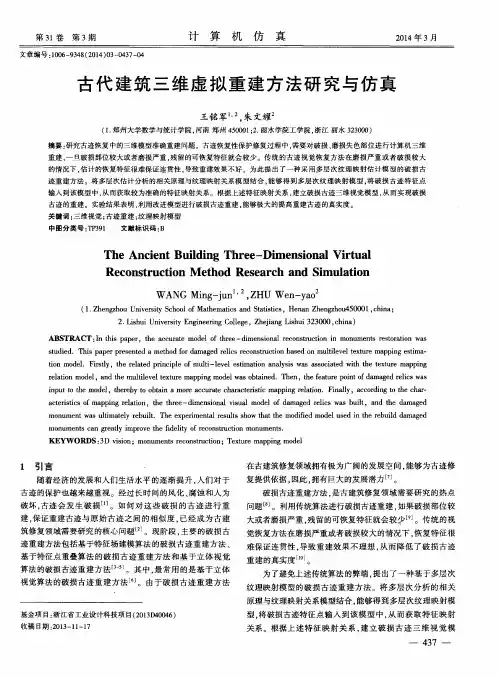

基于多视角影像的古建筑三维模型重建1.多视角影像的获取多视角影像是指从不同视角获取的高清晰度数字图像，一般通过无人机或航拍摄影进行获取。
古建筑的三维重建需要大量的图像数据，因此在采集时应尽量从不同视角、不同高度和不同方向进行拍摄，以获取更全面的图像信息。
同时，采集时还应注意光线、角度、距离等因素的控制，以确保图像清晰度和色彩还原度。
2.图像处理与特征提取在多视角影像采集完毕后，需要对图像进行预处理，包括去噪、调整色彩平衡、修复缺失部分等。
接下来，需要以一定的算法对图像进行特征提取，即从图像中识别建筑的边缘、角点、几何特征等信息。
特征提取可采用SIFT、SURF、ORB等算法，能够识别出建筑物的特征点，并用于后续图像匹配与三维重建。
3.图像匹配与三维重建特征提取完成后，需要进行图像匹配，即将从不同视角获取的图像进行对比，找出其中相同的区域，并确定其位置和姿态。
图像匹配可采用MVS（多视角立体视觉）算法进行，该算法可以通过三角测量原理，将多个视角的图像转换为三维坐标。
通过综合多个视角的三维坐标，可以还原出建筑物的三维模型。
在三维模型还原过程中，需要考虑建筑物的复杂结构和细节，同时还需要通过对不同区域的补充和加工，使得生成的三维模型更加真实可信。
4.模型优化与应用三维模型还原完成后，需要进行模型的优化与处理，以达到更好的效果。
模型优化主要包括模型平滑、噪声降低、纹理映射等。
同时，还需要将三维模型导入建模软件进行进一步的编辑和优化，例如添加细节纹理、调整色彩平衡等。
最终，三维模型可以应用于数字化展示、虚拟仿真、文物保护等领域，为人们更好地了解和保护古建筑提供了有效手段。
总之，基于多视角影像的古建筑三维模型重建技术已经成为古建筑数字化保护与研究的重要手段，其未来还将在文化旅游、数字艺术等领域发挥更大作用。
![基于AutoCAD的三维重建系统的研究[1]](https://img.taocdn.com/s1/m/2a8b3a00581b6bd97f19ea6e.png)

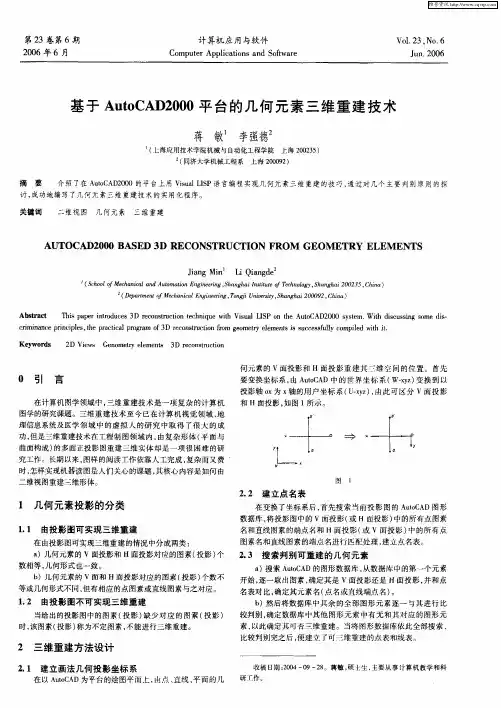

四川大学硕士学位论文基于AutoCAD的三维重建系统的研究姓名：董军辉申请学位级别：硕士专业：机械设计及理论指导教师：姚进20030508基于ＡｕｔｏＣＡＤ的三维重建系统的研究机械设计及理论专业研究生董军辉指导教师姚进三维重建一直是计算机图形学领域中的难题之一，是计算机三维造型的一种重要手段。
工程图纸实际表达的是三维物体，二维工程图样构造三维模型也战为工程图智能理解的主要方面。
本文从实用的角度出发，总结了正投影工程图中的投影理论基础、人工读图方法以及注意的相关问题，采用了以ＣＳＧ方法为主，Ｂ－－ｒｅｐ方法为辅，类似于ＣＳＧ建模的机制来实现二维视图的三维重建过程。
从特征模型和边界模型两种角度复合地理解形体，兼有模型引导和白底向上两类算法的优点，在此基础上提出了一种针对工程图的三维重建的实施方案。
田绕从二维工程图到三维模型的整个重建过程，通过对图形前置处理过程口０计细分析，提出了包括二维数据文件的格式的统一、视图分离、视图关系树和ｆ地謦坐标系建立的具体实现方法：设计了用于表达特征信息的数据结构：研究ｊｕ总结了特征识别算法，基于实用的角度，采用了建立标准件库，自动识别和人工交互式识别相结合的特征识别方法；基于ＳＴＥＰ标准和特征树，采用人机炎ＩＩ．的方式，确定了特征之间的组合关系。
基于ＡｕｔｏＣＡＤ平台，提出了面向二维工程视图的三维重建系统的总体结构、编程接ＶＡ利具体实施方案。
采用ＡｕｔｏＣＡＤ提供的ＯｂｊｅｃｔＡＲＸ开发工具，在ＶＣ一－＋编译调试环境中实现了系统的基本功能。
关键词：工程视图三维重建特征识别ＡｕｔｏＣＡＤＲｅｓｅａｒｃｈｏｎ３ＤＯｂｊｅｃｔＲｅｃｏｎｓｔｒｕｃｔｉｏｎＳｙｓｔｅｍＢａｓｅｄｏｎＡｕｔｏＣＡＤＭａｊｏｒ：ＭｅｃｈａｎｉｃａｌｄｅｓｉｇｎａｎｄｔｈｅｏｒｙＰｏｓｔｇｒａｄｕａｔｅ：ＤｏｎｇＪｕｎＨｕｉＳｕｐｅｒｖｉｓｏｒ：ＹａｏＪｉｎ”Ｔｈｅ３ＤＯｂｊｅｃｔＲｅｃｏｎｓｔｒｕｃｔｉｏｎ”ｈａｓｂｅｅｎｏｎｅｏｆｃｈａｌｌｅｎｇｉｎｇｐｒｏｂｌｅｍｓｉｎｔｈｅｃｏｍｐｕｔｅｒｇｒａｐｈｉｃｓｆｉｅｌｄｆｏｒａｌｍｏｓｔｔｈｉｒｔｙｙｅａｒｓ．Ｉｔｉｓｏｎｅｏｆｔｈｅｉｍｐｏｒｔａｎｔｍｅａｎｓｏｆｓｏｌｉｄｍｏｄｅｌｃｏｎｓｔｒｕｃｔｉｏｎ．Ｃｏｎｓｔｒｕｃｔｉｎｇ３Ｄｍｏｄｅｌｆｒｏｍ２Ｄｅｎｇｉｎｅｅｒｉｎｇｄｒａｗｉｎｇｓｔｈａｔｅｘｐｒｅｓｓ３Ｄｏｂｊｅｃｔｉｎｆａｃｔ，ｂｅｃｏｍｅｓｏｎｉｍｐｏｒｔａｎｔａｓｐｅｃｔｏｆｉｎｔｅｌｌｉｇｅｎｔｕｎｄｅｒｓｔａｎｄｉｎｇ．Ｆｒｏｍｔｈｅｐｒａｃｔｉｃａｌｖｉｅｗ，ｔｈｉｓｐａｐｅｒｓｕｍｍａｒｉｚｅｓｔｈｅｔｈｅｏｒｙｏｆｏｒｔｈｏｇｏｎａｌｐｒｏｊｅｃｔｉｏｎｂａｓｅｄｏｎｔｈｅｆｉｒｓｔ－ａｎｇｌｅｐｒｏｊｅｃｔｉｏｎ，ｔｈｅｗａｙｓｏｆｍａｎｕａｌｒｅａｄｉｎｇｄｒａｗｉｎｇｓａｎｄｄｉｓｃｕｓｓｅｓｔｈｅｐｒｏｂｌｅｍｓｒｅｌｅｖａｎｔ．ＴｈｅｍｅｃｈａｎｉｓｍｓｉｍｉｌａｒｗｉｔｈＣＳＧｉｓｕｓｅｄｔｏｒｅｃｏｎｓｔｒｕｃｔ３ＤｏｂｊｅｃｔｗｉｔｈｐｒｉｏｒｉｔｙｔｏＣＳＧａｎｄａｉｄｂｙＢ－ｒｅｐ．Ｓｙｓｔｅｍａｔｉｃａｌｌｙｕｎｄｅｒｓｔａｎｄｉｎｇｓｈａｐｅｆｒｏｍｔｗｏｐｅｒｓｐｅｃｔｉｖｅｓｏｆｔｈｅｆｅａｔｕｒｅａｎｄｂｏｕｎｄａｒｙｍｏｄｅｌｈａｓｔｈｅｓａｍｅａｄｖａｎｔａｇｅａｓａｌｇｏｒｉｔｈｍｏｆｂｏｔｈｍｏｄｅｌｉｎｄｕｃｔｉｎｇａｎｄｕｎｄｅｒｓｔａｎｄｉｎｇｆｒｏｍｔｈｅｂｏｔｔｏｍｔｏｔｏｐ．Ｂａｓｅｄｏｎｔｈｅａｂｏｖｅｗｏｒｋ，ａ３Ｄｒｅｃｏｎｓｔｒｕｃｔｉｏｎｍｅｔｈｏｄｆｉ’ｏｍｌｂｅｅｎｇｉｎｅｅｒｉｎｇｄｒａｗｉｎｇｓｉｓｐｕｔｆｏｒｗａｒｄ．Ｆｏｒｒｅｃｏｎｓｔｒｕｃｔｉｏｎｆｒｏｍ２Ｄｄｒａｗｉｎｇｓｔｏ３Ｄｍｏｄｅｌ，ａｍｅｔｈｏｄｔｏｕｎｉｆｙ２Ｄｄａｔａ—ｆｉｌｅｆｏｒｍａｔ§，ｔｏｄｉｖｉｄｅｖｉｅｗｓａｎｄｔｏｓｅｔｕｐｖｉｅｗ‘ｓｃｏｎｎｅｃｔｉｏｎａｎｄｃｏｏｒｄｉｎａｔｅｓｙｓｔｅｍｉｓｐｒｏｐｏｓｅｄ．Ｔｈｅｄａｔａｓｔｒｕｃｔｕｒｅｉｓｄｅｓｉｇｎｅｄｔｏｅｘｐｒｅｓｓｔｈｅｆｅａｔｕｒｅ’Ｓｉｎｆｏｒｍａｔｉｏｎａｎｄｔｈｅａｌｇｏｒｉｔｈｍｏｆｆｅａｔｕｒｅｒｅｃｏｇｎｉｔｉｏｎｉｓｓｔｕｄｉｅｄ．Ｔｈｅｓｔａｎｄａｒｄ１ｉｂｒａｒｙｉＳｂｕｉｌｔ，ａｎｄｍａｎｕａｌａｎｄａｕｔｏｍａｔｉｃ’ｒｅｃｏｇｎｉｔｉｏｎａｒｅｃｏｍｂｉｎｅｄｆｏｒｆｅａｔｕｒｅｒｅｃｏｇｎｉｔｉｏｎ．ＢａｓｅｄＯｎＳＴＥＰ’ｓｔａｎｄａｒｄａｎｄｆｅａｔｕｒｅｔｒｅｅａｎｄｂｙａｄｏｐｔｉｎｇｍａｎｕａｌａｎｄａｕｔｍａｔｉｃ’ｗａｙｓ，ｔｈｅｆｅａｔｕｒｅ‘ａｓｓｅｍｂｌｙｒｅｌａｔｉｏｎｉｓｄｅｔｅｒｍｉｎｅｄ．ＢａｓｅｄｏｎＡｕｔｏＣＡＤ，ｔｈｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅ３ＤＯｂｊｃｃｔｒｅｃｏｎｓｔｒｕｃｔｉｏｎｓｙｓｔｅｍ，ｔｈｅｉｎｔｅｒｆａｃｅａｎｄｉｍｐｌｅｍｅｎｔｉｎｇｗａｙｓａｒｅｐｕｔｆｏｒｗａｒｄ．ＡｐｐｌｙｉｎｇＯｂｊｅｃｔＡＲＸ，ａｄｅｖｅｌｏｐｍｅｎｔｔｏｏｌＡｕｔｏＣＡＤｓｕｐｐｌｙ，ｔｈｅｂａｓｉｃｆｕｎｃｔｉｏｎｏｆｓｙｓｔｅｍｉｓｒｅａｌｉｚｅｄｉｎｔｈｅｓｕｒｒｏｕｎｄｉｎｇｓＶｉｓｕａｌＣ＋＋．Ｋｅｙｗｏｒｄｓ：ＥｎｇｉｎｃｅｒｉｎｇｄｒａｗｉｎｇｓＦｅａｔｕｒｅｒｅｃｏｇｎｉｔｉｏｎ３ＤｏｂｊｅｃｔｒｅｃｏｎｓｔｒｕｃｔｉｏｎＡｕｔｏＣＡＤ四川大学硕士学位论文ｌ绪论１．１三维重建技术的现状及发展趋势在三维重建技术的研究领域中，其中以工程图的三维重建技术、医学中的三维重建技术和计算机视觉理论中目标的三维重建技术是人们研究的热点。

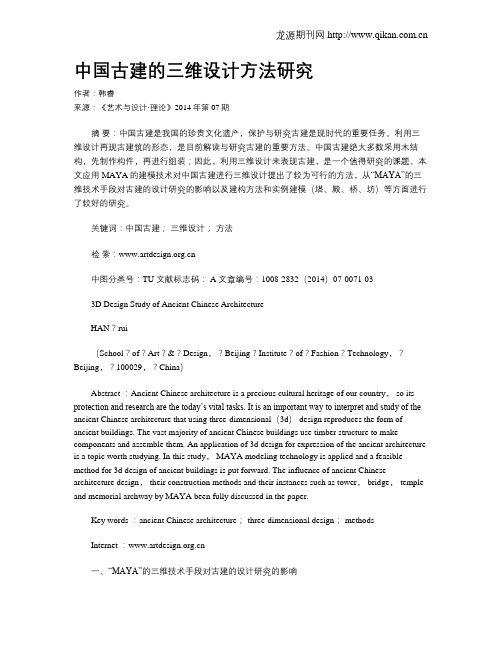

中国古建的三维设计方法研究作者：韩睿来源：《艺术与设计·理论》2014年第07期摘要：中国古建是我国的珍贵文化遗产，保护与研究古建是现时代的重要任务。
利用三维设计再现古建筑的形态，是目前解读与研究古建的重要方法。
中国古建绝大多数采用木结构，先制作构件，再进行组装；因此，利用三维设计来表现古建，是一个值得研究的课题。
本文应用MAYA的建模技术对中国古建进行三维设计提出了较为可行的方法，从“MAYA”的三维技术手段对古建的设计研究的影响以及建构方法和实例建模（塔、殿、桥、坊）等方面进行了较好的研究。
关键词：中国古建；三维设计；方法检索：中图分类号：TU 文献标志码： A 文章编号：1008-2832（2014）07-0071-033D Design Study of Ancient Chinese ArchitectureHAN？rui（School？of？Art？&？Design，？Beijing？Institute？of？Fashion？Technology，？Beijing，？100029，？China）Abstract ：Ancient Chinese architecture is a precious cultural heritage of our country， so its protection and research are the today’s vital tasks. It is an important way to interpret and study of the ancient Chinese architecture that using three-dimensional（3d） design reproduces the form of ancient buildings. The vast majority of ancient Chinese buildings use timber structure to make components and assemble them. An application of 3d design for expression of the ancient architecture is a topic worth studying. In this study， MAYA modeling technology is applied and a feasible method for 3d design of ancient buildings is put forward. The influence of ancient Chinese architecture design， their construction methods and their instances such as tower， bridge， temple and memorial archway by MAYA been fully discussed in the paper.Key words ：ancient Chinese architecture； three-dimensional design； methodsInternet ：一、“MAYA”的三维技术手段对古建的设计研究的影响MAYA软件是一款功能强大的软件，而通过不断地开发，MAYA已经不再单纯的运用于动画的制作了，它也运用于多个领域中，其中利用MAYA进行古建的设计研究已经成为业内极为关注的问题。

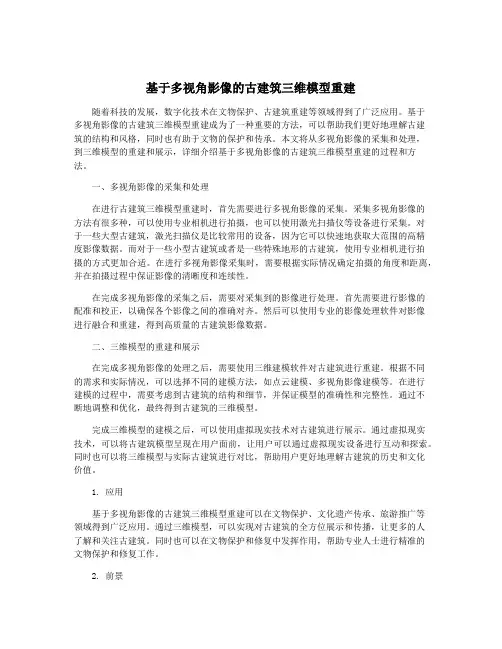

基于多视角影像的古建筑三维模型重建随着科技的发展，数字化技术在文物保护、古建筑重建等领域得到了广泛应用。
基于多视角影像的古建筑三维模型重建成为了一种重要的方法，可以帮助我们更好地理解古建筑的结构和风格，同时也有助于文物的保护和传承。
本文将从多视角影像的采集和处理，到三维模型的重建和展示，详细介绍基于多视角影像的古建筑三维模型重建的过程和方法。
一、多视角影像的采集和处理在进行古建筑三维模型重建时，首先需要进行多视角影像的采集。
采集多视角影像的方法有很多种，可以使用专业相机进行拍摄，也可以使用激光扫描仪等设备进行采集。
对于一些大型古建筑，激光扫描仪是比较常用的设备，因为它可以快速地获取大范围的高精度影像数据。
而对于一些小型古建筑或者是一些特殊地形的古建筑，使用专业相机进行拍摄的方式更加合适。
在进行多视角影像采集时，需要根据实际情况确定拍摄的角度和距离，并在拍摄过程中保证影像的清晰度和连续性。
在完成多视角影像的采集之后，需要对采集到的影像进行处理。
首先需要进行影像的配准和校正，以确保各个影像之间的准确对齐。
然后可以使用专业的影像处理软件对影像进行融合和重建，得到高质量的古建筑影像数据。
二、三维模型的重建和展示在完成多视角影像的处理之后，需要使用三维建模软件对古建筑进行重建。
根据不同的需求和实际情况，可以选择不同的建模方法，如点云建模、多视角影像建模等。
在进行建模的过程中，需要考虑到古建筑的结构和细节，并保证模型的准确性和完整性。
通过不断地调整和优化，最终得到古建筑的三维模型。
完成三维模型的建模之后，可以使用虚拟现实技术对古建筑进行展示。
通过虚拟现实技术，可以将古建筑模型呈现在用户面前，让用户可以通过虚拟现实设备进行互动和探索。
同时也可以将三维模型与实际古建筑进行对比，帮助用户更好地理解古建筑的历史和文化价值。
1. 应用基于多视角影像的古建筑三维模型重建可以在文物保护、文化遗产传承、旅游推广等领域得到广泛应用。

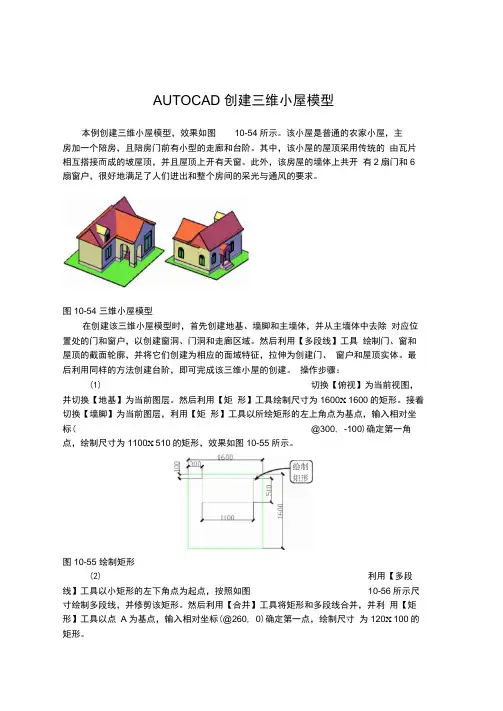

AUTOCAD 创建三维小屋模型本例创建三维小屋模型，效果如图10-54所示。
该小屋是普通的农家小屋，主房加一个陪房，且陪房门前有小型的走廊和台阶。
其中，该小屋的屋顶采用传统的由瓦片相互搭接而成的坡屋顶，并且屋顶上开有天窗。
此外，该房屋的墙体上共开有2扇门和6扇窗户，很好地满足了人们进出和整个房间的采光与通风的要求。
图10-54 三维小屋模型在创建该三维小屋模型时，首先创建地基、墙脚和主墙体，并从主墙体中去除对应位置处的门和窗户，以创建窗洞、门洞和走廊区域。
然后利用【多段线】工具绘制门、窗和屋顶的截面轮廓，并将它们创建为相应的面域特征，拉伸为创建门、窗户和屋顶实体。
最后利用同样的方法创建台阶，即可完成该三维小屋的创建。
操作步骤：(1)切换【俯视】为当前视图，并切换【地基】为当前图层。
然后利用【矩形】工具绘制尺寸为1600X 1600的矩形。
接着切换【墙脚】为当前图层，利用【矩形】工具以所绘矩形的左上角点为基点，输入相对坐标( @300, -100)确定第一角点，绘制尺寸为1100X 510的矩形，效果如图10-55所示。
图10-55 绘制矩形(2)利用【多段线】工具以小矩形的左下角点为起点，按照如图10-56所示尺寸绘制多段线，并修剪该矩形。
然后利用【合并】工具将矩形和多段线合并，并利用【矩形】工具以点A为基点，输入相对坐标(@260, 0)确定第一点，绘制尺寸为120X 100的矩形。
7 A 多段线图10-56绘制墙角轮廓(3) 切换【东南等轴测】为当前视图，利用【拉伸】工具将地基轮廓沿 方向拉伸20。
然后继续利用【拉伸】工具将墙脚轮廓沿 Z 轴正方向拉伸100，如图10-57所示。
(4) 切换【墙壁】图层为当前层，利用【长方体】工具，以地板角点为起点 创建底面尺寸为1350X 600,高度为600的长方体，效果如图 10-58所示。
(5) 切换视图为【右视】，利用【矩形】工具和【多段线】工具按照如图 所示尺寸绘制矩形和三角形。

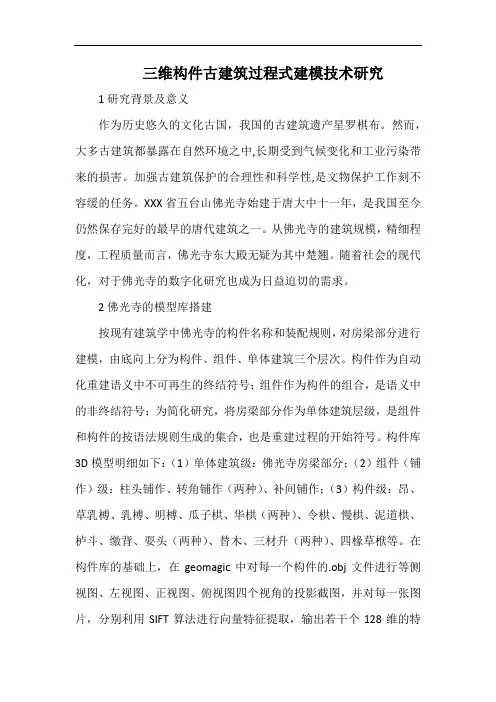

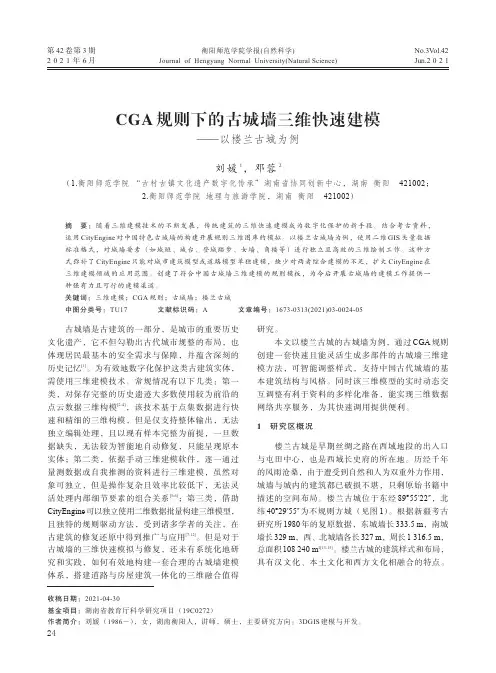

三维构件古建筑过程式建模技术研究1研究背景及意义作为历史悠久的文化古国，我国的古建筑遗产星罗棋布。
