端子基础知识范文端子基础知识是指关于电子设备中用于连接线缆和插头插座的接口部分的基本知识。
由于电子设备的种类繁多，所以不同种类的设备的端子也有所差异，但基本工作原理是相似的。
本文将介绍端子的基本结构、类型和常见应用。
一、端子的基本结构端子一般由两部分组成：插孔和端子柱。
插孔用于插入线缆或插头，端子柱则将电流传递给相应的电子元件。
插孔和端子柱之间通过金属导体连接。
二、端子的类型1.导线端子：用于连接导线的端子，如螺丝端子和弹簧端子。
螺丝端子通过旋转螺丝来固定导线，并利用螺丝头与端子柱之间的接触来传递电流。
弹簧端子则通过弹簧的弹性来固定导线，并通过弹簧与端子柱之间的接触来传递电流。
2.插座端子：用于连接插头的端子，如插座和插头。
插座通常有多个插孔，用于插入插头的引脚。
插头则是插座的相对应部分，有多个引脚用于插入插座的插孔。
3.焊接端子：用于通过焊接的方式连接电子元件和线缆的端子，如焊接排针和焊接接插头。
焊接端子一般是一根金属针或柱子，通过焊接与电子元件的引脚相连。
三、端子的常见应用1.电源端子：用于连接电子设备和电源的端子。
常见的电源端子有电源插座和电源插头，用于连接电视、电脑、手机等设备和插座。
2.信号端子：用于连接信号线的端子。
常见的信号端子有音频插座和视频插座，用于连接音频设备、电视、摄像机等设备和线缆。
3.数据端子：用于连接数据线的端子。
常见的数据端子有USB接口、以太网插座等，用于连接计算机、打印机、路由器等设备和数据线。
4.控制端子：用于连接控制线的端子。
常见的控制端子有继电器接口和开关按钮，用于连接开关、继电器等设备和控制线。
总结：端子是电子设备中连接线缆和插头插座的接口部分。
根据其作用，端子可以分为导线端子、插座端子和焊接端子。
常见的应用包括电源端子、信号端子、数据端子和控制端子。
对端子的了解是进行电子设备维修、连接和调试的基础。
接线端子排的六大基础知识
接线端子排常见应用于电气工程中，其是一系列的组合接线固定装置，每排接线端点数的数量是不同的，可根据工程技术参数的需要而确定其型号。
魏德米勒接线端子排代理商郑州盛世开元自动化设备作为服务于工控行业十余年的企业，对于员工在认识接线端子排的培训上主要从6各方面入手：
1、配电箱内接地端子排的用途是什么？
答：接地端子是地线的专用接线端子，现在我国的用电是三相四线制。
零线和地线分离。
地线一般接在插座的地线上，以保护用电安全！
2、什么情况下使用端子排？
答：不同设备之间的电线连接，需要端子排，某些插件（模块）也需要端子排。
3、电气柜中何时需要接线端子排？
答：以一个安装单元为界，进出这个单元就需要线端子排。
4、接线端子排型号型号中的4EN代表什么意思？
答：4EN表示接触面积4平方毫米。
5、端子排都是什么作用啊？
答：方便接线；如在安装配电柜子时，柜门上的信号灯或表计都要上端子。
查线方便；发生故障时测量方便。
节点扩展；相同线号节点扩展。
6、在变电站设计时如何选择互感器和端子排？
答：互感器的容量要进行计算的，过大过小都不行；端子排对地距离一般不小于350mm，电流回路必须采用OT接线的电流试验端子。
接线端子插接插件和各类连接器的基础知识LT触点-触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。
ADH8066 mating connector该连接器上的触点清晰可见。
间距–许多连接器由重复排列的一组触点组成。
连接器的间距是从一个触点的中心到下一个触点的中心的距离。
这一点很重要，因为有许多接线端子外观和触点看起来非常相似，但间距可能不同，所以往往一个型号系列的端子仅仅因为这个参数不同而不同，因此在不知道此参数情况下，很容易在购买了不能配对连接端子。
.1″ pin header connector examples标准Arduino上标题的引脚间距为0.1英寸。
插拔次数–接线端子的使用寿命都是有限的，每次接上和断开接线端子都会导致部分磨损。
数据表通常以插拔次数这一指标来表示其使用寿命，使用不同技术的接线端子插拔次数差别很大。
USB连接器可能具有数千或数万次插拔的寿命，而设计用于消费电子产品内部的板对板连接器可能会被限制为数十次插拔的寿命。
选择适合应用场景寿命的接线端子非常重要。
Connector for GS406 GPS module GS406 GPS模块的匹配连接器。
该连接器的数据表显示该零件的插拔次数是50次。
安装方法–这个可能会让人有些困惑。
术语“安装”指以下几种情况：连接器如何在使用中安装（安装在面板上，自由悬挂着，电路板安装），连接器相对于其附件的角度（直角或直角），它如何机械连接（焊片焊接，表面贴片焊接，通孔焊接）。
我们将用示例对接线端子中的安装方法进一步讨论。
Compari son of different mounting methods for barrel-type connectors比较三种相同管连接器的不同安装方法：（从左到右）电路板板安装，内联电缆安装和板面安装。
第一章 基础知识介绍1. conductor / insulator （导体与绝缘体）导体-------可导电的物体，常见的导体：A. 单一或独立的电线B. 同轴电缆C. 带状的排线D. PCBE. 光纤F. 大部分金属绝缘体-------难于导电或不可导电的物体，常见的绝缘体：橡胶，塑料，泡沫，木制品等等2. connector （连接点）黄铜铍铜还有一种连接点采用镀层金属以增加导电性和抗腐蚀性，镀层金属通常采用锡，镍，金，选择性的镀层可以做成本考量。
连接方式：A.通过光束等印压连接B.用螺钉连接3. wire / cable （电线/电缆）stranded wire （多股电线）shield（防护片）圈置于电线或电缆表面，用于抗辐射或其他干扰的金属片，一般由铜，铝或其他导体材质制成。
4.terminal（接线终端）terminal 是一小金属片，安装于电线的末端，在部件之间起到连接，接合，导通电性的作用。
举个例子，两条电线要连接起来，我们要做的，首先是去掉两条电线端口小段的绝缘表皮，使里面的导线暴露出来，然后再用铜丝或金属卡环把两导线的端口接合起来。
那么这个铜丝和金属卡环就相当于我们现在说的terminal，不过在电缆组件的组装过程中，为了让两部件的导电金属不暴露在外面，为了不同端口模型的连接需要，我们采用一种绝缘的部件，让接口隐藏在里面，而这个部件就是我们下面马上要讲的housing。
terminal的结构图示：A. conductor barrel-----导线扣环，用于压接导线，使导线与terminal紧密接合.B.insulation barrel-----绝缘体扣环，用于压接导线绝缘部分，使导线绝缘部分与terminal紧密结合。
C. lance(locking tab)------锁扣，用于terminal与housins的连接。
D.contact area-----两个部件的连接区域E. serration-------齿轮，位于conductor battle 的内表面，利于连接电线导体与conductor barrel ，使之定位良好。

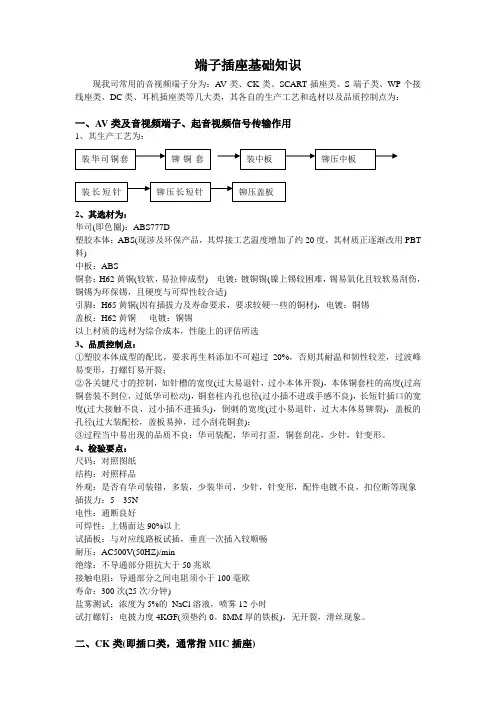

端子插座基础知识现我司常用的音视频端子分为：A V 类、CK 类、SCART 插座类、S 端子类、WP 个接线座类、DC 类、耳机插座类等几大类，其各自的生产工艺和选材以及品质控制点为：一、A V 类及音视频端子、起音视频信号传输作用1、其生产工艺为：2、其选材为：华司(即色圈)：ABS777D塑胶本体：ABS(现涉及环保产品，其焊接工艺温度增加了约20度，其材质正逐渐改用PBT 料)中板：ABS铜套：H62黄铜(较软，易拉伸成型) 电镀：镀铜锡(镍上锡较困难，锡易氧化且较软易刮伤，铜锡为环保锡，且硬度与可焊性较合适)引脚：H65黄铜(因有插拔力及寿命要求，要求较硬一些的铜材)，电镀：铜锡 盖板：H62黄铜 电镀：铜锡以上材质的选材为综合成本，性能上的评估所选3、品质控制点：①塑胶本体成型的配比，要求再生料添加不可超过20%，否则其耐温和韧性较差，过波峰易变形，打螺钉易开裂；②各关键尺寸的控制，如针槽的宽度(过大易退针，过小本体开裂)，本体铜套柱的高度(过高铜套装不到位，过低华司松动)，铜套柱内孔也径(过小插不进或手感不良)，长短针插口的宽度(过大接触不良，过小插不进插头)，倒刺的宽度(过小易退针，过大本体易铆裂)，盖板的孔径(过大装配松，盖板易掉，过小刮花铜套)；③过程当中易出现的品质不良：华司装配，华司打歪，铜套刮花，少针，针变形。
4、检验要点：尺码：对照图纸结构：对照样品外观：是否有华司装错，多装，少装华司，少针，针变形，配件电镀不良，扣位断等现象 插拔力：5---35N电性：通断良好可焊性：上锡面达90%以上试插板：与对应线路板试插，垂直一次插入较顺畅耐压：AC500V(50HZ)/min绝缘：不导通部分阻抗大于50兆欧接触电阻：导通部分之间电阻须小于100毫欧寿命：300次(25次/分钟)盐雾测试：浓度为5%的 NaCl 溶液，喷雾12小时试打螺钉：电披力度4KGF(须垫约0。
8MM 厚的铁板)，无开裂，滑丝现象。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
其中，最广泛使用的是穿墙式接线端子。
穿墙式接线端子是指采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。
穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
不需要任何工具便可将穿墙式接线端子牢固的安装在面板上矩形预留孔里，安装极其方便。
穿墙式接线端子组成穿墙式接线端子排，它由前端板（1）后端板（2）和多片接线端子块（3）组成，在前端板（1）及每片接线端子块（3）的正面设置有凸出的L型挂钩（A），在后端板2）及每片接线端子块（3）的背面设置有与挂钩对应的连接孔（H），在连接孔（H）的一侧孔壁上，设置有与挂钩（A）相配合的挂台（B），前端板或前一片接线端子块的挂钩（A）可以扣在后一片接线端子块或后端板的挂台（B）上，采用这种互扣的方式可以不限数量的对接线端子块（3）进行任意长度的组合拼装，以使穿墙式接线端子排可以灵活的实现任意长度，方便了使用；同时，设置了一个防护罩（6），可以防止灰尘和异物的侵入，提高了其安全性。
穿墙式接线端子的产品特点：1、外壳为卡扣式连接，无裂缝。
2、安装方式多样化、可选择安装法栏，每一位都可通过螺钉锁紧内外部件，可实现旋转180度的安装，使其更牢固。
3、所有型号都可提供连接销的产品。
4、可通过小隔片增加爬电距离，从而增加电压等级。
5、连接可靠方便，接线安全性高，抗腐蚀性极强6、绝缘外壳牢固耐用，阻燃等级高，防手指触摸。
7、可以根据需要，优化选择插拔方向、螺丝刀操作方向及接线方向。
穿墙式接线端子广泛应用于一些需要穿墙解决方案的场合：电源、虑波器、电气控制柜等电子设备。
绝缘性能好，防护等级高，用户只需要直接在外部接线后即可进行工作，省去了许多不必要的接线步骤。
接线端子插接插件及各类连接器的基础知识1.定义：接线端子插接插件是一种用于固定电线连接的装置，它们通常由两个主要部分组成：插头和插座。
插头用于连接电线的末端，而插座用于固定插头并提供连接电路的功能。
2.分类：接线端子插接插件可根据不同的标准进行分类，常见的有插拔式接线端子和螺钉式接线端子。
插拔式接线端子通常用于临时连接，插头和插座通过插入和拔出来实现连接。
螺钉式接线端子则通过旋紧螺钉来固定电线，具有更牢固的连接。
3.特点：接线端子插接插件具有连接可靠、安装方便、重复使用等特点。
通过使用接线端子插接插件，可以有效地进行电线连接，减少线路故障和维修的困扰。
1.定义：连接器是一种用于连接电子器件的装置，通过连接器可以实现电信号、电力和数据的传输。
连接器主要由插头和插座两部分组成，插头通常连接电源或信号源，而插座则连接设备或电源。
2.分类：连接器可以根据不同的应用和连接方式进行分类。
常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。
- USB连接器：用于连接电子设备，实现数据传输和充电功能。
常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。
-音频连接器：用于连接音频设备，实现音频信号的传输。
常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。
-视频连接器：用于连接视频设备，实现视频信号的传输。
常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。
-电源连接器：用于连接电源设备和电子设备，实现电力的传输。
常见的电源连接器有DC电源插头和AC电源插头等。
-网线连接器：用于连接计算机和网络设备，实现网络信号的传输。
常见的网线连接器有RJ45连接器和光纤连接器等。
3.特点：连接器具有插拔方便、连接可靠、灵活性强等特点。
不同类型的连接器适用于不同的连接需求，可以根据具体的应用场景选择合适的连接器。
总结：接线端子插接插件和各类连接器是电子电路连接中常用的元件，它们通过提供可靠的连接方式，实现电线、信号和电力的传输。
接线端子原理
接线端子是一种用于连接和固定电线的装置，通常由导电材料制成，如铜或铝。
它的原理是利用导电材料的特性，将电流从一个电器设备传输到另一个设备或电源。
接线端子有两个基本原理：连接和固定。
连接是指将电线与接线端子的导电材料建立起物理和电气连接。
这可以通过将电线插入端子的孔洞或固定螺丝来实现。
当电线插入端子并与导电材料接触时，电流可以顺畅地从电线流向终端设备。
固定是指确保电线与接线端子之间的连接具有良好的物理强度和稳定性。
这可以通过螺紧螺丝或压紧连接来实现。
当接线端子固定电线时，电线不会意外松脱或移动，从而确保电流传输的可靠性和安全性。
接线端子的设计也考虑了易用性和安全性。
一些接线端子具有标记或颜色编码，以区分不同类型的电线连接。
此外，一些端子还具有防护罩或绝缘套，以保护电线免受损坏或短路的风险。
总之，接线端子的原理是通过连接和固定电线，将电流从一个设备传输到另一个设备或电源。
通过良好的连接和固定，电线的传输可靠性和安全性得到保证。
