浅谈图纸会审对施工单位的重要性

浅谈设计图纸会审的重要性设计图纸的会审工作又被称之为技术交底，是技改项目工程施工之前一项非常重要的工作内容，也是保障工程顺利施工且质量达标的根本。

对设计图纸进行会审，可以及时发现图纸中存在的问题并采取针对性的措施进行完善，为技改项目工程施工活动的有序、高效开展奠定良好的基础。

本文首先针对设计图纸会审的含义和目的进行简单阐述，在此基础上就设计图纸会审的重要性展开探讨。

标签：设计图纸；会审；重要性设计图纸会审是一项具有较强技术性的工作，也是一项非常严肃的工作，是施工准备阶段中不可或缺的内容之一。

做好设计图纸的会审工作，可以减少施工过程中的差错率，对工程质量、施工成本、施工进度都有积极的意义，不仅可以缩短施工周期，还能在节约施工成本的基础上提升工程施工质量。

笔者结合自身的工作经验，就设计图纸会审的重要性谈一谈自己的看法和思考。

1 设计图纸会审的内涵和目的设计图纸会审主要是指施工单位、设计单位、监理单位、建设单位等各个参建单位在收到设计院的设计文件之后，结合工程的实际情况对图纸进行全面地、深入地熟悉，根据施工设计要求对设计图纸进行审查，查看图纸中是否存在不合理的地方以及存在的问题，一旦发现问题要及时提交给设计院进行处理，确保设计图纸完整性、科学性的一项重要活动。

通过对设计图纸进行会审，可以让各个参建单位尤其是施工单位对设计图纸做到充分了解，掌握工程难点和特点、领会设计意图，找出其中存在的技术性难题并及时制定解决方案。

从某种程度上说，设计图纸会审的全面性和深度对工程的安全、成本、进度和质量等各个方面有一定的影响。

做好设计图纸会审工作，可以及时发现图纸中存在的问题并及时处理，这样既可以为施工提供方便，为商务创造条件，同时还能减少质量缺陷、降低施工成本，有利于施工总体管理水平的提升。

2 设计图纸会审的重要性2.1 提升工程的整体质量施工质量是各个参建单位在施工过程中致力追求的目标。

如何提升工程的施工质量，这是目前施工单位致力研究的内容，也是社会各界非常重视的问题。

图纸会审管理工作细则范文图纸会审管理是指在工程项目的设计阶段，对于项目所涉及的图纸进行全面、系统的会审，以确保设计的准确性、合理性与可行性。

图纸会审管理是建设工程项目管理中不可或缺的环节，它在降低工程设计风险、避免施工矛盾、减少工程变更等方面发挥着重要的作用。

本文将从图纸会审管理的目的、内容和要求三个方面，对图纸会审管理工作进行详细的介绍。

一、图纸会审管理的目的1.提高工程设计质量。

通过图纸会审管理，可以及时发现和纠正设计中存在的问题和矛盾，避免因设计缺陷而造成的质量问题。

2.确保施工的顺利进行。

图纸会审管理将设计方案与施工方案相结合，避免设计与施工之间的分歧，从而确保施工工艺的合理性和施工的顺利进行。

3.节约施工成本。

通过图纸会审管理，可以减少设计变更和施工调整，避免不必要的施工浪费，从而降低工程造价。

4.保证项目的安全性和可靠性。

图纸会审管理可以及时发现设计中的安全隐患和技术风险，以提前采取相应的措施，确保项目的安全性和可靠性。

二、图纸会审管理的内容1.图纸会审前的准备工作。

包括确定图纸会审的时间、地点、主持人和与会人员，制定会议议程和会议纪要的格式，做好会议室的布置和设备的准备等。

2.图纸会审的组织与指导。

由主持人负责会议的组织与指导工作，包括组织与指导与会人员进行讨论，明确会议的目的和要求，确保会议的高效进行。

3.图纸会审的内容。

主要包括对设计方案、施工图纸、技术标准、工程量清单等进行全面、系统的审查，以验证其合理性、准确性和可行性。

4.图纸会审的结果记录。

将会议讨论的过程和结果进行详细记录，包括问题的提出与解决，意见的交流与沟通，以便后续工作的跟进和落实。

三、图纸会审管理的要求1.及时、高效。

图纸会审管理应及时组织会议，确保问题能够及时发现和解决，避免拖延项目进度。

会议的组织和指导工作应高效有序，避免浪费时间和资源。

2.全面、细致。

图纸会审管理要对图纸的各个方面进行全面、细致的审查，确保每一个细节都符合设计要求和施工标准。

图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。

它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。

通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。

具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。

2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。

3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。

4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。

5、明确工程的质量要求和验收标准，为施工提供明确的依据。

二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。

各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。

2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。

3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。

4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。

三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。

2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。

3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。

4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。

四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。

图纸会审培训在建筑工程领域，图纸会审是一个至关重要的环节。

它不仅关系到工程的质量、进度和成本，还直接影响到项目的顺利推进和最终成果。

为了提高相关人员对图纸会审的认识和能力，举办专门的图纸会审培训具有重要意义。

一、图纸会审的重要性图纸是工程项目的语言，是施工的依据。

然而，在实际情况中，由于设计人员的疏忽、各专业之间的沟通不畅、施工条件的变化等因素，图纸往往会存在一些问题或不足之处。

如果这些问题在施工过程中才被发现，可能会导致工程返工、延误工期、增加成本，甚至影响工程质量和安全。

通过图纸会审，可以在施工前发现并解决这些问题，避免不必要的损失。

同时，图纸会审也是各方沟通交流的重要平台，有助于施工单位、建设单位、设计单位等更好地理解项目的设计意图和要求，明确各自的责任和工作范围，为项目的顺利实施打下坚实的基础。

二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、设计单位、监理单位等相关方共同参与。

其中，施工单位的技术负责人、项目经理、施工员、质检员、安全员等人员是图纸会审的主要参与者。

他们需要具备丰富的施工经验和专业知识，能够从施工的角度发现图纸中存在的问题，并提出合理的解决方案。

设计单位的项目负责人、专业设计师等人员则需要对施工单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。

监理单位的监理工程师需要对图纸会审的过程进行监督和协调，确保各方的意见得到充分表达和讨论，会审结果符合相关规范和标准。

三、图纸会审的准备工作在进行图纸会审之前，参与人员需要做好充分的准备工作。

首先，要熟悉图纸内容，包括建筑、结构、给排水、电气、暖通等各个专业的图纸。

要认真阅读图纸说明、设计规范、施工标准等相关文件，了解项目的设计要求和技术要点。

其次，要收集相关的资料和文件，如地质勘察报告、施工场地周边环境调查报告、类似工程的施工经验等。

这些资料可以帮助参与人员更好地理解项目的背景和条件，为发现图纸中的问题提供参考。

浅谈建筑施工图纸会审摘要：本文介绍了施工图纸会审的内容，深入讨论了施工单位图纸审核、图纸会审的重要性、图纸会审中应注意的问题和提高图纸审查能力，图纸中问题大多出现在一些特殊、细小的位置上，为提高工程的质量，必须认真对施工的可行性进行认真细致的审读。

图纸会审是建筑工程施工中技术管理的一项重要而关键的工作，图纸会审对保证和提高工程质量具有重要作用。

所以加强图纸会审的重要性，确保工程的质量。

关键词：建筑工程；施工图纸；会审1、引言1.1图纸会审的定义图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等相关单位）在收到施工图审查机构审查合格的施工图设计文件后，在设计交底前进行全面细致的熟悉和审查施工图纸的活动。

1.2图纸会审的意义图纸会审旨在掌握工程特点、熟悉设计图纸、领会设计意图及重难点；找出需要解决的技术难题并商定解决办法，从而将设计缺陷和存在的问题尽可能多的在施工以前消灭。

故施工图纸会审是工程施工前一项必不可少的工作。

图纸会审的深度和广度在一定程度上会影响工程的质量、进度、成本、安全及施工的难易程度。

1.3图纸会审的目的一是让各参建单位熟悉设计图，了解施工特点和设计意图，找出需要解决的技术难题。

并制定解决方案；二是为了解决图中存在的问题，减少图中的差错，将图中的质量隐患消灭在萌芽之中。

1.4图纸会审的主要内容图纸会审的主要内容包括：(1)图纸是否经设计单位正式签署。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否齐全。

若不齐全，有无分期供图的时间表。

(4)设计地震烈度是否符合当地要求。

(5)多个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足要求。

(8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。

施工图设计技术交底与图纸会审制度范文施工图设计技术交底与图纸会审是建筑工程施工过程中至关重要的环节，它能够有效保障施工图设计的准确性和合理性，确保施工质量和安全。

本文将从施工图设计技术交底和图纸会审制度两个方面进行阐述，以期为相关工作提供参考。

一、施工图设计技术交底1.重要性施工图设计技术交底是施工图设计的最后一个环节，也是关键的一环。

通过技术交底，可以将设计方案、施工方案等技术要求准确传达给施工单位，确保施工单位对设计图纸的理解和执行一致，避免设计与施工之间的误差。

2.内容和形式施工图设计技术交底的内容应包括但不限于以下几点：（1）设计资料的交接和解读：交底人员应向施工单位详细解读设计方案、施工方案等设计资料，明确设计的原意和要求。

（2）图纸解读：交底人员应针对施工单位的技术人员，对设计图纸进行逐图、逐页的解读，重点讲解标高、尺寸、符号、图例等内容，确保施工单位对图纸的理解准确。

（3）技术要求的明确：交底人员应明确设计图纸中的各项技术要求，包括但不限于结构、材料、工艺等方面的要求，确保施工单位能够按要求施工。

（4）安全防护措施：交底人员应向施工单位讲解施工图纸中的安全防护措施要求，提醒施工单位注意工人的人身安全和施工现场的安全。

施工图设计技术交底的形式可以采用会议、讲座、现场指导等多种形式，根据具体情况选择最为适宜的方式。

3.注意事项（1）明确责任：施工图设计技术交底应由专业技术人员负责，确保专业性和准确性。

（2）交底记录：交底过程中应编制详细的交底记录，包括交底时间、地点、人员、内容等，便于后期核查和追责。

（3）反馈与纠正：施工单位对交底内容有疑问或需要补充的地方，应及时向设计单位反馈，确保双方对设计的一致理解。

（4）沟通协调：交底人员应与施工单位保持良好的沟通协调，解决问题、协商解决方案。

二、图纸会审制度1.重要性图纸会审是针对施工图设计过程中存在的问题和难点，进行专门研讨和讨论的一种方式。

工程施工图纸审查情况一、工程施工图纸审查的重要性工程施工图纸审查是工程施工过程中非常重要的一环，其重要性主要体现在以下几个方面：1、保障工程质量工程施工图纸是施工单位执行施工的依据，只有经过审核验收的图纸才能保证工程施工按照设计要求进行，从而保障工程质量。

2、规范施工行为通过审查，可以及时发现施工图纸中存在的问题和不合理之处，进一步规范施工单位的行为，避免施工过程中出现错误和纠纷。

3、节约施工成本审查可发现图纸中存在的不合理设计，减少工程变更造成的额外成本，为投资方节约资金。

4、确保工程进度通过审查，可以及时发现图纸中存在的问题，避免在施工过程中因图纸问题引起的施工延误，确保工程进度。

5、保护工程投资审查可以有效控制工程质量、成本和进度，最大限度地保护工程投资。

二、工程施工图纸审查的程序工程施工图纸审查一般分为设计单位内审、建设单位审查、监理单位审核等多个环节，审查程序如下：1、设计单位内审设计单位在完成施工图纸后，应进行内审，确保图纸中各项内容完整无误。

2、建设单位审查建设单位接收到图纸后，应对图纸进行审核，包括与设计要求是否一致、技术经济指标是否符合要求等。

3、监理单位审核监理单位在建设单位审核完成后，对图纸进行审核，包括验收图纸是否符合国家相关标准和规范、技术经济指标是否合理等。

4、审查意见反馈和整改审查单位应及时向设计单位、建设单位和监理单位反馈审查意见，设计单位应根据审查意见进行整改，确保图纸合格。

5、审查结果确认设计单位整改完成后，建设单位和监理单位对整改后的图纸进行确认，确认后方可进行施工。

三、工程施工图纸审查中的常见问题在工程施工图纸审查过程中，常见问题包括但不限于设计不合理、施工技术要求不清晰、材料选用不合适等。

下面结合实际案例，进一步分析工程施工图纸审查中常见问题及解决方法。

1、设计不合理在某一工程项目的审查过程中发现，图纸中某一设备的安装位置与其他设备冲突，设计不合理。

为解决该问题，设计单位应重新设计该设备的安装位置，经内审后再次提交审查。

浅谈建筑施工图纸会审的重要性摘要：建筑工程项目施工是严格按照设计单位提供的设计图纸进行施工的，但设计单位提供的设计图纸在施工过程中有许多地方都与实际情况不一致，这就要求我们在进行施工前要对设计单位的设计图纸进行全面细致的审核。

图纸审核深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度，由此可见，做好建筑施工图纸的会审工作对建筑工程而言有着十分重要的意义。

关键词：建筑施工；图纸会审；重要性引言随着我国社会整体经济水平的发展，建筑行业也获得了极大的发展。

而在建筑行业的发展过程中，建筑施工企业的良莠不齐，导致在建筑行业内部出现了一些这样那样的问题，尤其是建筑施工图的会审环节，常常处于忽视状态，给建筑工程质量和施工安全带来极大的隐患，就会导致施工难以进行或施工错误，甚至引起设计单位和施工单位相工推诿的状况，因此，建筑施工企业要充分认识到建筑施工图纸会审的重要性。

1.建筑施工图纸会审的含义图纸会审，是在图纸审查的基础上对施工图纸举行综合会审。

其组织工作由建设单位负责，由设计单位、监理单位、土建、机械化施工，设备安装等专业的施工单位参加。

主要研究各单位提出的问题，审查图纸及其说明是否齐全、清楚、明确，检查建筑、结构、给排水、安装图纸是否相符，内部结构与工艺设备有无矛盾。

图纸会审后，由建设单位将审查提出的问题及解决办法详细记录，写成正式文件并存入工程档案。

2.建筑施工图纸会审的目的和任务2.1图纸会审的目的一是对建筑工程任务情况应有较详细的了解，从而弄清设计意图掌握使用要求，并根据这些情况作为部署生产，确定施工方法的重要依据。

二是弄清本工程的重点部位，关键项目和困难，薄弱环节，从而做到预见性地发现问题，并采用相应的技术措施，保证施工的顺利进行，防止中途停工和质量事故的发生。

三是结合施工单位物质、技术特点与施工实际情况，推行行之有效的新技术和先进的施工方法，以充分发挥本单位技术优势，多、快、好、省的完成工程施工生产任务。

施工图纸会审及设计交底管理制度在工程建设过程中，施工图纸会审及设计交底是确保工程质量、提高施工效率、降低成本的重要环节。

为了规范这一流程，提高工程管理的效率，本文将详细阐述施工图纸会审及设计交底管理制度。

图纸会审的必要性：施工图纸是工程施工的指导性文件，图纸的准确性和完整性对工程施工质量有着至关重要的影响。

因此，对施工图纸进行会审是必不可少的环节。

图纸会审参与人员：应包括建设单位、设计单位、施工单位、监理单位等各方的代表和技术人员。

图纸会审流程：首先由设计单位介绍图纸的设计意图、结构特点、材料要求等，然后由各参与单位代表针对图纸进行提问和讨论。

图纸会审记录：会审过程中应做好详细记录，对提出的问题和建议进行汇总，并形成书面文件。

设计交底的必要性：设计交底是设计单位向施工单位和监理单位等其他相关单位解释设计意图、施工要求和注意事项的重要环节。

设计交底参与人员：应包括设计单位、施工单位、监理单位等各方的代表和技术人员。

设计交底内容：设计交底应包括设计图纸的详细解释、特殊部位的施工要求、材料使用和质量控制等方面的内容。

设计交底记录：设计交底过程中应做好详细记录，对提出的问题和建议进行汇总，并形成书面文件。

组织架构：明确各参与单位的职责和权限，设立项目管理部，由项目经理负责统筹协调。

流程规范：制定详细的图纸会审及设计交底流程，包括前期准备、会议组织、问题反馈等环节。

时间安排：规定图纸会审及设计交底的开始和结束时间，以及各阶段的时间节点。

记录管理：建立图纸会审及设计交底的记录管理制度，确保记录的完整性和可追溯性。

责任追究：对未按照制度执行或执行不力的单位或个人，应按照公司规定追究其责任。

培训宣传：对参与人员进行相关培训，提高其对图纸会审及设计交底重要性的认识，并能在实际工作中有效执行。

沟通机制：建立有效的沟通机制，确保各参与单位之间的信息传递及时、准确无误。

监督机制：设立监督机构，对图纸会审及设计交底的各个环节进行监督，确保制度的严格执行。

工程施工图会审内容一、施工图审查的目的和意义1.1 目的施工图审查的目的是通过对施工图的综合审查，对设计单位提交的施工图进行合理性、科学性、完整性的审查，验证施工图的准确性和合理性，并通过会审形式使建设单位、设计单位和施工单位三方共同参与对施工图的审核，达成一个共识，确保施工图的可实施性和可靠性，为施工提供正确、清晰、精确的指导。

1.2 意义（1）确保施工图的准确性和可行性，避免在施工过程中出现设计错误、遗漏等问题，从而减少施工中的调整和修正，提高施工效率，保证工程质量；（2）加强建设单位、设计单位和施工单位之间的沟通和协作，形成合作共识，明确各方责任，提高项目管理效率；（3）规避工程风险，提高工程施工过程中的安全性，节约施工成本，确保工程按时完成、合格交付；（4）促进施工方案的合理性和施工工艺的优化，提高工程的经济性和可持续性。

二、施工图审查的内容和程序2.1 施工图审查内容（1）图纸的编制和设计要求：包括图纸的规格和比例、图幅的划分、图纸的编码和标记、图纸的文件名称、图纸的标注、文字和符号的规范等；（2）建筑结构和构造：包括建筑物的结构体系、结构各部分的尺寸和材料、构造的形式和连接方式、承重构件的布置和构造等；（3）建筑装饰和装修：包括建筑物的装饰和装修材料、色彩和造型设计、细部构造、装饰图案和标识、材料和施工工艺要求等；（4）建筑给排水和暖通设备：包括建筑物的给排水系统、的冷热水系统、暖通系统、排烟系统、保温和隔热技术等；（5）电气照明和弱电系统：包括建筑物的电气布线、照明设计、插座、开关和控制装置、弱电系统、安全设备和紧急疏散系统等；（6）消防安全设施和灭火设备：包括消防通道、消防门、消防楼梯、灭火设备、报警系统和自动喷水灭火系统等；（7）其他专业设计要求：如声学设计、绿化设计、景观设计、水环境设计等。

2.2 施工图审查程序（1）施工图会审的组织：建设单位组织施工图会审工作，确保设计单位、施工单位和监理单位等参加；（2）施工图会审的召开：确定会审时间和地点，邀请相关单位和专家参加，提前通报审查内容、要求和注意事项；（3）施工图会审的程序：按照时间顺序逐一审查施工图的各项内容，逐项提出检查意见和建议；（4）施工图会审的记录：由专门人员记录会审过程和结果，整理汇总审查意见和建议，形成施工图会审意见书或会审纪要；（5）施工图会审的总结和归档：对施工图审查的结果进行总结和评估，完成施工图审查报告，并归档保存备查。

浅谈图纸的自审与会审！图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。

因此，图纸会审是工程施工前的一项必不可少的重要工作。

打开《建筑工程施工质量验收统一标准》GB50300-2001附录G，从表G.0.1.2《单位（子单位）工程质量控制资料核查记录》得知，图纸会审记录资料放在质量控制资料当中的第一项，由此可见，图纸会审是多么重要的一项施工活动！另外，《福建省建筑工程文件管理规程（施工分册）》第4.1.1条对图纸会审也作了专门的描述：1）图纸会审由建设（监理）单位组织，设计单位交底，勘察、施工等单位参加（含分包）。

2）图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。

3）图纸会审记录由施工单位按建筑、结构、安装等顺序整理、汇总，各单位技术负责人会签并加盖公章形成正式文件。

4）图纸会审记录是正式文件，不得在纪要上涂改或变更。

5）对图纸会审提出的问题，凡涉及设计变更的均应由设计单位按规定程序发出设计变更单（图），重要设计变更应由原施工图审查机构审核后方可实施。

依据《福建省建筑工程文件管理规程（施工分册）》第4.1.1条的第2款“图纸会审前各单位应做好图纸自审，形成自审记录，报建设（监理）单位并由其转交设计单位进行设计交底准备。

工程施工中图纸会审程序及重要性在工程施工中，图纸会审是一项至关重要的工作。

它旨在审查工程图纸的准确性、完整性和合理性，以确保施工过程中的顺利进行和工程质量的保证。

本文将详细介绍图纸会审的程序，分析其重要性，并结合实际案例进行探讨，最后总结并提出建议。

设计师提交图纸。

设计师在会审前需提交完整的工程图纸，包括施工图、效果图、技术说明等资料。

技术部门评审。

技术部门对图纸进行详细评审，检查图纸的准确性、合理性和可行性，确保施工过程中的技术难题得以解决。

施工队实地勘测。

施工队在会审期间进行实地勘测，了解施工环境、地形、气候等因素，为施工做好充分准备。

各方讨论与修改。

在会审过程中，各方就图纸中存在的问题进行讨论，并进行必要的修改和完善，以确保图纸符合实际施工需求。

形成会审纪要。

会审结束后，应形成会审纪要，记录会审过程中的问题、讨论及修改意见，以便于后续的施工和管理。

保证施工质量。

通过图纸会审，可以提前发现并解决图纸中存在的错误、不合理之处，避免施工过程中因设计问题导致的返工和延误，从而保证施工质量。

确保施工安全。

图纸会审过程中，可以对施工方案进行安全性评估，发现潜在的安全隐患，并及时进行调整和改进，以保障施工人员的生命财产安全。

提高工作效率。

通过图纸会审，各方可以对施工图纸达成一致，避免因沟通不畅或理解偏差导致的重复工作和浪费，从而提高工作效率。

降低成本。

有效的图纸会审可以避免施工过程中的设计变更和返工现象，从而降低因误工和材料浪费导致的时间和成本损失。

以某住宅建设项目为例，在进行图纸会审时，设计师未充分考虑到实际地形和气候条件，导致施工图中部分排水设施不符合当地雨水排放标准。

在会审过程中，技术部门发现了这一问题，并提出修改建议。

然而，由于修改工作量较大且影响工期，建设方未采纳建议，坚持按原图施工。

在施工过程中，由于排水设施设计不合理，导致雨季时小区内积水严重，给居民生活带来极大不便。

此时，建设方不得不进行设计变更和工程返工，不仅增加了成本，还延误了工期。

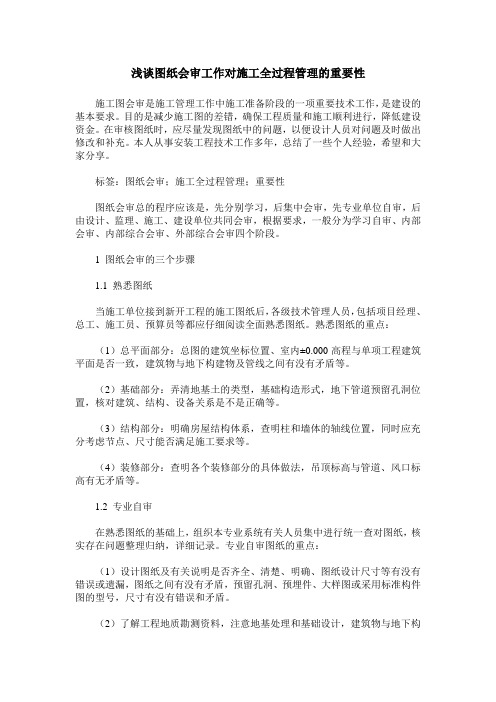

浅谈图纸会审工作对施工全过程管理的重要性施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。

目的是减少施工图的差错，确保工程质量和施工顺利进行，降低建设资金。

在审核图纸时，应尽量发现图纸中的问题，以便设计人员对问题及时做出修改和补充。

本人从事安装工程技术工作多年，总结了一些个人经验，希望和大家分享。

标签：图纸会审；施工全过程管理；重要性图纸会审总的程序应该是，先分别学习，后集中会审，先专业单位自审，后由设计、监理、施工、建设单位共同会审，根据要求，一般分为学习自审、内部会审、内部综合会审、外部综合会审四个阶段。

1 图纸会审的三个步骤1.1 熟悉图纸当施工单位接到新开工程的施工图纸后，各级技术管理人员，包括项目经理、总工、施工员、预算员等都应仔细阅读全面熟悉图纸。

熟悉图纸的重点：（1）总平面部分：总图的建筑坐标位置、室内±0.000高程与单项工程建筑平面是否一致，建筑物与地下构建物及管线之间有没有矛盾等。

（2）基础部分：弄清地基土的类型，基础构造形式，地下管道预留孔洞位置，核对建筑、结构、设备关系是不是正确等。

（3）结构部分：明确房屋结构体系，查明柱和墙体的轴线位置，同时应充分考虑节点、尺寸能否满足施工要求等。

（4）装修部分：查明各个装修部分的具体做法，吊顶标高与管道、风口标高有无矛盾等。

1.2 专业自审在熟悉图纸的基础上，组织本专业系统有关人员集中进行统一查对图纸，核实存在问题整理归纳，详细记录。

专业自审图纸的重点：（1）设计图纸及有关说明是否齐全、清楚、明确、图纸设计尺寸等有没有错误或遗漏，图纸之间有没有矛盾，预留孔洞、预埋件、大样图或采用标准构件图的型号，尺寸有没有错误和矛盾。

（2）了解工程地质勘测资料，注意地基处理和基础设计，建筑物与地下构建筑物，管线之间有没有问题。

（3）建筑、结构、装修与水、电、管、设备安装之间有没有矛盾。

（4）图纸设计是不是与施工条件施工能力相一致。

会审图纸发言稿尊敬的主持人、各位评委、各位参赛选手：大家好！我是来自某工程设计公司的设计师，今天我将就审图纸的重要性和技巧，与大家分享一些经验和见解。

图纸是工程设计的核心，它是纸上的计划、设计师的思考和构思的具体呈现。

因此，审查图纸的重要性不言而喻。

一个优秀的图纸能够准确明确地表达设计意图，保证工程的质量和安全。

而一个糟糕的图纸则可能导致建设过程中的种种问题和隐患。

因此，审图纸的工作是至关重要的，也是我们作为设计师责无旁贷的任务。

首先，审图纸需要严谨细致。

我们要仔细审查图纸的各个部分，包括平面图、立面图、剖面图等。

我们需要确保图纸上所表示的每一项尺寸、比例、坐标等是准确无误的。

我们还需要检查图纸中细节部分的合理性和完整性，例如电缆敷设、管道连接等。

只有经过细致的审查，我们才能发现并解决图纸中的问题，确保设计的合理性和可行性。

其次，审图纸需要有广泛的专业知识。

设计师需要对建筑结构、材料力学、施工工艺等方面有深入的了解，以便判断图纸的合理性和可行性。

在审图纸的过程中，我们可能会面对各种专业知识的挑战和复杂情况，这就需要我们不断学习和积累专业知识，保持专业素养的提升。

只有具备广泛的专业知识，我们才能在审查图纸的过程中做出正确的判断。

另外，审图纸还需要善于思考和分析。

当我们看到一个图纸时，不仅仅是要看上面的线条和图形，还需要根据我们的专业知识和经验，思考其中的设计意图和目的。

我们需要问自己一些问题，比如：“这个设计方案能否满足工程的要求和功能需求？”“这个设计方案在施工上是否可行？”等等。

只有通过思考和分析，我们才能真正理解图纸的设计思路和意图，并能提出有建设性的意见和建议。

最后，审图纸还需要善于沟通和合作。

作为设计师，我们要与项目的各个参与方进行沟通和交流，包括工程师、施工人员、监理单位等。

我们需要与各方共同协作，确保图纸的设计符合实际需要和要求。

在沟通的过程中，我们需要灵活应变，倾听各方意见，同时也要表达自己的观点和想法。

施工图设计交底与图纸会审制度施工图设计交底和图纸会审是建筑工程施工中重要的环节，是保证建筑工程质量、安全、进度的有效手段。

本文将从施工图设计交底和图纸会审的概念、重要性、实施要求等方面详细介绍，以期为广大建筑从业者提供有益的指导。

一、施工图设计交底的概念与重要性1.1 概念施工图设计交底是指施工图纸设计单位将施工图纸设计方案书面通知给勘察设计单位、建设单位、总承包单位或监理单位等相关单位和人员的一项活动。

其目的是使相关单位和人员对施工图纸设计方案有全面的理解，从而有力地保证施工图纸设计方案的实现质量和施工进度。

1.2 重要性施工图设计交底具有以下重要作用：1.保证施工图纸设计方案的实现质量。

施工图设计交底可以帮助施工单位和监理单位全面理解施工图纸设计方案，消除设计和施工中的误解，提高双方的沟通和协作效率，从而确保施工图纸设计方案的实现质量。

2.保证施工进度。

施工图设计交底可以帮助施工单位对施工图纸设计方案的施工过程和施工步骤进行计划和安排，及时发现和解决施工图纸设计方案中可能出现的问题，从而保证施工进度。

3.提高工作效率。

通过施工图设计交底可以有效地避免因施工图纸设计方案不清晰、不详细、不完整等问题而导致的工程浪费和延期等问题，提高工作效率。

二、施工图设计交底的实施要求2.1 施工图纸设计方案交底的时间施工图设计交底应在施工前进行，一般应在合同签订后5个工作日内完成。

2.2 施工图纸设计方案交底的方式施工图设计交底方式包括现场交底和书面交底两种形式。

2.3 施工图纸设计方案交底的内容施工图设计交底的内容应包括以下方面：1.工程范围、结构型式、建筑高度、建筑面积等基本情况2.有关的建筑设计原则和规范3.施工图纸设计方案的基本构成内容及其构成要求4.各专业施工图纸设计方案应包括的主要内容及其交叉勾稽要求5.施工图纸设计方案的施工要点、施工技术和注意事项等。

2.4 施工图纸设计方案交底的形式要求1.现场交底现场交底的主要形式是现场会议。

探讨图纸审查在工程设计中的重要性摘要：在工程设计中，图纸审查是一个非常重要的环节，只有通过审查的图纸才能够正式投入使用，这项工作非常严肃，需要相关人员以严谨认真的态度对待。

文章就探讨了图纸审查在工程设计中的重要性，对如何做好图纸审查这一工作提出了一些看法。

关键词：图纸审查；工程设计；重要性审查设计图纸是工程建设过程中的关键环节，有着十分现实的意义，通过审核设计图纸，能够有效避免一些设计上的失误，从而避免给整个工程带来一些不必要的损失，避免造成安全隐患，消除影响工程项目建设进度、质量和安全的各种因素。

根据国家有关条例和办法，建筑工程的设计图纸必须要经审查合格之后，才能够正式投入使用。

施工图审查的主要内容包括：强制性标准、规范审查、安全审查。

直接与人民生命财产安全、健康、环境保护和其他公众利益相关联的工程建设标准和规范，要严格按照国家有关条文和规定。

从工程建设实际来看，国家有关条例的实施形式主义明显。

图纸审查也是一个系统工程，不仅需要政府监管部门的审查，更需要施工单位严谨务实的态度对待自身审查工作。

一、图纸审查在工程设计中的重要性图纸审查的目的主要在于施工单位及施工人员在对图纸设计技术文件资料有了充分的了解之后，明确设计意图，明确工程质量标准，明确工程应当使用的结构、材料、工艺，明确各自的职责与义务，在符合国家和单位施工规范、标准与要求的前提下，各方共同配合，采取科学正确的施工方法与手段，从而达成设计意图。

在正式施工之前，将图纸中存在的各种问题尽可能的解决，为工程的正式开工创造良好的条件，为工程质量提供保障。

通常情况下，对设计图纸的审查是由建设单位组织，参与对象包括设计单位、施工单位和政府监管部门。

那么在这样的会审中，就可以为各方人员提供一个良好的协商平台，为其提供相互沟通与交易的机会，共同面对一些问题进行认真的讨论与研究，从而达到满足各方需求，赢得各方认同，共同促成建设目标实现的效果，为各单位的长期合作提供了好的经验和借鉴。

图纸会审的目的，以及怎么进行1.目的：1.1通过图纸会审，使设计图纸100%符合有关规范要求。

1.2通过图纸会审，使建筑规划、结构、水电煤配套等设计做到经济合理、安全可靠。

1.3通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。

2.范围：公司新建项目所有土建及配套图纸。

3.职责：3.1工程部负责组织设计院、施工、监理、设计部等有关单位参加图纸会审。

3.2工程部负责对工程中的技术难点问题组织有关专家咨询评审。

3.3设计部负责与设计院联系，提出甲方要求，并配合施工单位进行图面解释工作。

4.程序：4.1设计部收到设计院图纸并审阅后在移交单上签署审阅意见移交工程部文件管理员（包括图纸清单）。

4.2工程部文件管理员将图纸分发给施工、监理单位及工程部有关专业工程师。

4.3工程部专业工程师负责监督施工单位对设计图纸进行阅读。

4.4工程部项目主办工程师及各专业工程师也须对设计图纸进行审阅并记录于工作日记。

4.5在甲方、施工、监理等单位均对图纸熟悉之后，工程部组织设计院、施工单位、监理单位及设计部等进行图纸会审。

4.6图纸会审及工程施工过程中，如遇技术难点问题，工程部邀请有关专家作专题咨询。

4.7工程部主办工程师负责将专题咨询结果汇总形成《专家咨询会议报告》，并分发给施工、监理等有关单位执行。

4.8图纸会审记录由设计院负责，并发放工程部、设计部、监理、施工单位。

5.图纸会审关键问题5.1土建部分：5.1.1基坑开挖及基坑围护。

5.1.2基础形式的选择。

5.1.3主体结构中的结构布置选型、钢筋含量、节点处理等问题。

5.1.4四大渗漏：屋面防水、外墙防渗水、卫生间防水、门窗防水。

5.1.5内墙粉刷。

5.1.6楼地面做法。

5.1.7土建与各专业的矛盾问题。

5.1.8工程施工中的可行性问题。

5.2配套部分：5.2.1给水管供水量及管道走向、管径要满足最不利点供水压力需要，且满足美观需要。

5.2.2排水管的走向及布置是否合理。

设计交底和图纸会审在工程项目的建设过程中，设计交底和图纸会审是两个至关重要的环节。

它们对于确保项目的顺利进行、保证工程质量、控制工程成本以及避免后期的设计变更和施工纠纷都具有极其重要的意义。

设计交底，简单来说，就是设计单位向施工单位和监理单位等相关方详细介绍设计意图、设计要点、施工中应注意的问题等内容。

这就好比是设计师把自己脑海中的构想和思路，清晰地传达给即将把设计变为现实的执行者们。

在这个过程中，设计人员会着重讲解设计的总体构思、建筑结构特点、工艺流程、设备安装要求、施工中的注意事项等。

比如说，在一个住宅小区的建设项目中，设计人员会向施工方交底，为什么要采用某种特定的建筑结构形式，是因为当地的地质条件还是为了满足抗震要求；小区的排水系统是如何设计的，为什么要这样布置管道走向；小区的绿化景观设计有什么特别的考虑，是为了营造什么样的居住氛围等等。

通过设计交底，施工单位能够更好地理解设计的意图，从而在施工过程中更准确地把握施工要点，确保施工质量和效果符合设计要求。

图纸会审，则是施工单位、建设单位、监理单位等各方在熟悉图纸的基础上，对图纸中存在的问题、错误、矛盾等进行审查和讨论，并形成会审纪要的过程。

这就像是一场“找茬大会”，但目的是为了提前发现并解决问题，而不是单纯地挑毛病。

在图纸会审中，各方会从不同的角度对图纸进行审查。

施工单位会重点关注施工的可行性和便利性，比如某个部位的施工操作空间是否足够，施工工艺是否复杂难以实现；建设单位则更关心功能是否满足使用要求，比如房间的布局是否合理，建筑的外观是否符合预期；监理单位则要综合考虑施工质量、安全、进度等方面，审查图纸是否存在影响这些目标实现的问题。

例如，在审查建筑图纸时，可能会发现某层的层高标注不一致，或者某个房间的门窗尺寸与建筑立面图不相符；在审查结构图纸时，可能会发现梁的配筋与计算书不一致，或者基础的埋深不够；在审查给排水图纸时，可能会发现管道的走向与其他专业的管线存在冲突等等。

建筑施工图审图在施工阶段工作中的作用分析摘要：施工图审查工作，是保障建设工程项目中关键实施内容符合国家相关标准的重要措施之一，并且能够间接制约工程建设单位的主观臆断行为。

在建筑工程项目的勘察设计阶段中，建设单位需要在提交相关申请文件之中，将完整的施工设计文件提交给专业的审查机构，经历政策性和技术性审查步骤。

本文将着重探究建筑施工图审图在施工阶段工作的具体作用。

关键词：建筑施工图；审图；施工阶段；作用建筑施工图纸不仅限于二维图样，也能够对三维设计模型中的具体数据信息资源进行详细阐述和说明。

尤其在建筑工程项目的勘察设计阶段中，建设方和设计单位都需要深入到现场中进行对比分析，并对监理单位提出的意见和建议进行采纳。

在建筑工程项目的相关技术领域内，施工图纸的图审工作，会贯穿全部施工环节，因此也需要对工程项目进行重点检验和分析。

1施工图审图工作的具体内容1.1掌握建筑项目的具体状况在建筑工程项目中，掌握建筑项目的具体状况，是制定和完善施工图纸相关设计要素的关键，也能够进一步提升施工图的审图工作效率和施工建设质量[1]。

但是在对建筑工程项目施工现场进行全面的勘察设计和数据分析工作的过程中，不能够彻底解决数据误差和偏差等常见问题，从而影响到建筑施工图纸的实际应用价值，从而显著降低建筑工程项目的整体施工质量和成本管控水平。

尤其在大中型建筑工程项目中，全面掌握建筑项目的具体状况非常关键，也能够间接制约和限制施工图纸的实际应用成效。

建设单位还需要通过系统化的施工图审图工作流程，才能够进一步确定后续施工作业内容是否存在偏差和错漏的问题。

尤其在对地下工程和地上工程进行分类统计的过程中，建设单位需要对工程量清单以及施工图纸中存在差异的内容进行严格比对[2]，需要从专业的建筑工程造价管理以及施工质量控制等相关工作的角度进一步确定建筑工程项目设计质量符合原有建造需求。

审查机构需要与建设单位、监理单位保持沟通和联系，并对后续多方图纸会审工作进行全面认知，还能够并行处理技术交底活动中存在的沟通难题。
