图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。
它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。
那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。
一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。
二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。
施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。
他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。
监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。
设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。
建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。
三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。
（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。
（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。
2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。
（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。
（3）核对预埋件、预留孔洞的位置和尺寸是否准确。
3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。
（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。
（3）核对卫生器具、消防设施的位置和选型是否符合规范。

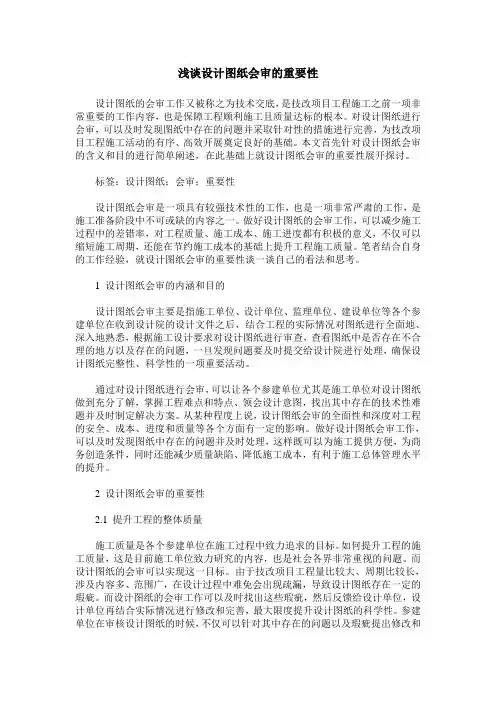

浅谈设计图纸会审的重要性设计图纸的会审工作又被称之为技术交底，是技改项目工程施工之前一项非常重要的工作内容，也是保障工程顺利施工且质量达标的根本。
对设计图纸进行会审，可以及时发现图纸中存在的问题并采取针对性的措施进行完善，为技改项目工程施工活动的有序、高效开展奠定良好的基础。
本文首先针对设计图纸会审的含义和目的进行简单阐述，在此基础上就设计图纸会审的重要性展开探讨。
标签：设计图纸；会审；重要性设计图纸会审是一项具有较强技术性的工作，也是一项非常严肃的工作，是施工准备阶段中不可或缺的内容之一。
做好设计图纸的会审工作，可以减少施工过程中的差错率，对工程质量、施工成本、施工进度都有积极的意义，不仅可以缩短施工周期，还能在节约施工成本的基础上提升工程施工质量。
笔者结合自身的工作经验，就设计图纸会审的重要性谈一谈自己的看法和思考。
1 设计图纸会审的内涵和目的设计图纸会审主要是指施工单位、设计单位、监理单位、建设单位等各个参建单位在收到设计院的设计文件之后，结合工程的实际情况对图纸进行全面地、深入地熟悉，根据施工设计要求对设计图纸进行审查，查看图纸中是否存在不合理的地方以及存在的问题，一旦发现问题要及时提交给设计院进行处理，确保设计图纸完整性、科学性的一项重要活动。
通过对设计图纸进行会审，可以让各个参建单位尤其是施工单位对设计图纸做到充分了解，掌握工程难点和特点、领会设计意图，找出其中存在的技术性难题并及时制定解决方案。
从某种程度上说，设计图纸会审的全面性和深度对工程的安全、成本、进度和质量等各个方面有一定的影响。
做好设计图纸会审工作，可以及时发现图纸中存在的问题并及时处理，这样既可以为施工提供方便，为商务创造条件，同时还能减少质量缺陷、降低施工成本，有利于施工总体管理水平的提升。
2 设计图纸会审的重要性2.1 提升工程的整体质量施工质量是各个参建单位在施工过程中致力追求的目标。
如何提升工程的施工质量，这是目前施工单位致力研究的内容，也是社会各界非常重视的问题。
图纸会审和设计交底制度在工程项目的建设过程中，图纸会审和设计交底是至关重要的环节。
它们不仅有助于确保工程项目的顺利进行，还能提前发现和解决潜在的问题，提高工程质量，减少不必要的变更和浪费。
一、图纸会审的目的和意义图纸会审的主要目的是让参与项目建设的各方，包括建设单位、施工单位、监理单位等，在施工前对施工图纸进行详细的审查和核对，以确保图纸的准确性、完整性和可操作性。
通过图纸会审，可以提前发现设计中存在的问题和错误，如尺寸标注不清、构造不合理、施工工艺难以实现等，并及时与设计单位沟通解决。
这有助于避免在施工过程中因图纸问题而导致的返工、延误工期和增加成本等问题，同时也能提高施工效率和质量。
二、图纸会审的参与人员1、建设单位：代表业主方，对项目的整体要求和期望进行阐述，并协调各方关系。
2、设计单位：负责解释设计意图、设计依据和设计要点，回答各方提出的问题。
3、施工单位：熟悉施工工艺和现场条件，对图纸中与施工相关的问题提出意见和建议。
4、监理单位：监督施工过程，对图纸的合规性和合理性进行审查，提出监理意见。
三、图纸会审的时间和地点图纸会审通常在工程项目开工前进行，具体时间应根据项目的规模和复杂程度确定。
一般来说，大型项目的图纸会审时间会相对较长，需要提前安排。
会审地点应选择在便于各方参与和交流的场所，如建设单位的会议室或施工现场的办公室。
四、图纸会审的准备工作1、施工单位应在收到施工图纸后，组织相关技术人员进行详细的阅读和研究，熟悉图纸内容，列出存在的问题和疑问。
2、监理单位应提前对施工图纸进行初步审查，提出监理意见和重点关注的问题。
3、建设单位应及时通知各方参加图纸会审，并将施工图纸分发给各方。
4、各方应准备好相关的规范、标准和技术文件，以便在会审时进行参考和引用。
五、图纸会审的内容1、图纸的完整性：审查施工图纸是否齐全，包括平面图、剖面图、立面图、大样图、节点图等。
2、设计说明：审查设计说明是否清晰、完整，是否符合国家和地方的规范、标准和规定。
图纸会审的目的，以及怎么进行1.目的：1.1通过图纸会审，使设计图纸100%符合有关规范要求。
1.2通过图纸会审，使建筑规划、结构、水电煤配套等设计做到经济合理、安全可靠。
1.3通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。
2.范围：公司新建项目所有土建及配套图纸。
3.职责：3.1工程部负责组织设计院、施工、监理、设计部等有关单位参加图纸会审。
3.2工程部负责对工程中的技术难点问题组织有关专家咨询评审。
3.3设计部负责与设计院联系，提出甲方要求，并配合施工单位进行图面解释工作。
4.程序：4.1设计部收到设计院图纸并审阅后在移交单上签署审阅意见移交工程部文件管理员（包括图纸清单）。
4.2工程部文件管理员将图纸分发给施工、监理单位及工程部有关专业工程师。
4.3工程部专业工程师负责监督施工单位对设计图纸进行阅读。
4.4工程部项目主办工程师及各专业工程师也须对设计图纸进行审阅并记录于工作日记。
4.5在甲方、施工、监理等单位均对图纸熟悉之后，工程部组织设计院、施工单位、监理单位及设计部等进行图纸会审。
4.6图纸会审及工程施工过程中，如遇技术难点问题，工程部邀请有关专家作专题咨询。
4.7工程部主办工程师负责将专题咨询结果汇总形成《专家咨询会议报告》，并分发给施工、监理等有关单位执行。
4.8图纸会审记录由设计院负责，并发放工程部、设计部、监理、施工单位。
5.图纸会审关键问题5.1土建部分：5.1.1基坑开挖及基坑围护。
5.1.2基础形式的选择。
5.1.3主体结构中的结构布置选型、钢筋含量、节点处理等问题。
5.1.4四大渗漏：屋面防水、外墙防渗水、卫生间防水、门窗防水。
5.1.5内墙粉刷。
5.1.6楼地面做法。
5.1.7土建与各专业的矛盾问题。
5.1.8工程施工中的可行性问题。
5.2配套部分：5.2.1给水管供水量及管道走向、管径要满足最不利点供水压力需要，且满足美观需要。
5.2.2排水管的走向及布置是否合理。
图纸会审一般包括的主要内容图纸会审一般包括的主要内容如下：一、会审的目的和意义图纸会审是建筑工程中非常重要的一环，其主要目的是确保图纸的准确性和合理性，以便在施工过程中能够顺利进行，避免后续出现问题和纠纷。
通过会审，可以及时发现并解决图纸中的错误和不合理之处，确保工程质量和进度。
二、参与会审的人员1. 设计人员：主要负责提供和解释设计图纸，确保设计方案符合相关标准和规范。
2. 施工单位代表：负责审核图纸的施工可行性，提出施工技术要求和建议。
3. 监理单位代表：负责审核图纸的监理要求和安全要求，确保施工过程符合相关法规和规范。
4. 业主代表：负责审核图纸的投资预算和整体规划，确保工程的经济合理性和整体目标的实现。
三、会审的内容1. 设计图纸的完整性和一致性：包括建筑平面、立面、剖面、结构、给排水、电气等各个方面的图纸，确保各图纸之间的关联性和一致性。
2. 技术标准和规范的符合性：确认设计图纸符合国家和地方相关的建筑设计标准和规范，确保设计质量和安全性。
3. 施工工艺和方案的可行性：审核施工图纸中的工艺方案和施工步骤，确保施工过程顺利进行，安全高效。
4. 材料和设备的选用和规格：确认设计图纸中所选用的材料和设备符合相关标准和要求，确保工程质量和使用寿命。
5. 安全措施和风险评估：审核图纸中的安全措施和风险评估，确保施工过程中的安全性和危险防范。
6. 环保要求和节能设计：审核图纸中的环保要求和节能设计，确保工程符合环保法规和可持续发展要求。
四、会审的程序和方法1. 会审前准备：各参与方提前准备好相关资料和意见，确保会审能够高效进行。
2. 会审召开：由主持人主持会审会议，各参与方就图纸内容逐一提出意见和建议。
3. 问题整理和解决：对于会审过程中提出的问题和疑点，要及时整理并制定解决方案。
4. 会审记录和备案：将会审过程中的讨论内容和决定结果记录下来，并备案存档，以备日后查阅和追溯。
五、会审结果的处理1. 通过会审：如果设计图纸经过会审，符合相关标准和要求，则可以继续进行后续的施工准备工作。
1、施工图会审的定义:图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位,在收到审查合格的施工图设计文件后,在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的:一是使施工单位和各参建单位熟悉设计图纸,了解工程特点和设计意图,找出需要解决的技术难题,并制定解决方案;二是为了解决图纸中存在的问题,减少图纸的差错,将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容:(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证,能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理,建筑与结构构造是否存在不能施工、不便于施工的技术问题,或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾,布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序:图纸会审应开工前进行。
如施工图纸在开工前未全部到齐,可先进行分部工程图纸会审。
4.1图纸会审的一般程序:业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

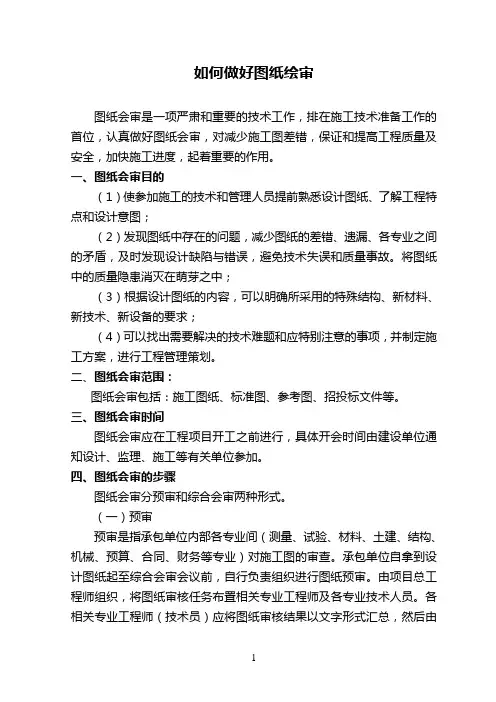

如何做好图纸绘审图纸会审是一项严肃和重要的技术工作，排在施工技术准备工作的首位，认真做好图纸会审，对减少施工图差错，保证和提高工程质量及安全，加快施工进度，起着重要的作用。
一、图纸会审目的（1）使参加施工的技术和管理人员提前熟悉设计图纸、了解工程特点和设计意图；（2）发现图纸中存在的问题，减少图纸的差错、遗漏、各专业之间的矛盾，及时发现设计缺陷与错误，避免技术失误和质量事故。
将图纸中的质量隐患消灭在萌芽之中；（3）根据设计图纸的内容，可以明确所采用的特殊结构、新材料、新技术、新设备的要求；（4）可以找出需要解决的技术难题和应特别注意的事项，并制定施工方案，进行工程管理策划。
二、图纸会审范围：图纸会审包括：施工图纸、标准图、参考图、招投标文件等。
三、图纸会审时间图纸会审应在工程项目开工之前进行，具体开会时间由建设单位通知设计、监理、施工等有关单位参加。
四、图纸会审的步骤图纸会审分预审和综合会审两种形式。
（一）预审预审是指承包单位内部各专业间（测量、试验、材料、土建、结构、机械、预算、合同、财务等专业）对施工图的审查。
承包单位自拿到设计图纸起至综合会审会议前，自行负责组织进行图纸预审。
由项目总工程师组织，将图纸审核任务布置相关专业工程师及各专业技术人员。
各相关专业工程师（技术员）应将图纸审核结果以文字形式汇总，然后由项目总工程师组织相关人员对审核的问题进行会审，提出改进意见。
图纸会审过程要详细记录，参加人员应签到，会审结果要形成会议纪要上报设计方及业主。
（二）综合会审综合会审是指预审完成后，在单位工程正式开工前举行，由建设单位负责组织，并分别通知设计、监理、施工等单位共同参加的会审。
共同对施工单位会审中提出的问题在会议上协商解决，由设计单位统一对有关问题进行澄清和解释，并形成纪要，参加单位共同会签，作为与设计文件同时使用的技术文件和指导施工的依据，以及进行工程结算的依据。
五、图纸会审参加人员(1)建设单位：现场负责人和有关技术人员；(2)监理单位：项目总监、副总监及各专业监理工程师；(3)设计单位：设计院总工程师、项目负责人及各专业设计代表；(4)施工单位：项目经理、项目副经理、项目总工程师、各专业技术负责人及其他相关人员。
图纸会审、设计变更汇总在建筑工程的施工过程中，图纸会审和设计变更是非常重要的环节。
它们不仅关系到工程的质量、进度和成本，还直接影响到项目的顺利推进和最终交付。
本文将对图纸会审和设计变更进行详细的汇总和阐述。
一、图纸会审图纸会审是指在工程项目开工前，建设单位组织施工单位、监理单位以及设计单位等相关各方，对施工图纸进行全面细致的审查和核对。
其目的是为了发现和解决图纸中存在的问题，避免在施工过程中出现差错和返工，保证工程的顺利进行。
1、图纸会审的流程首先，由建设单位提前通知各参与方会审的时间、地点和需要准备的资料。
施工单位在收到施工图纸后，应组织技术人员进行详细的自审，并形成书面的自审记录。
在会审会议上，各方按照专业分组对图纸进行审查，提出各自发现的问题和疑问。
设计单位对提出的问题进行解答和说明，并形成会审纪要。
最后，各方在会审纪要上签字确认，作为施工和结算的依据。
2、图纸会审的重点内容（1）建筑与结构方面主要检查建筑物的平面布置、层高、轴线尺寸、门窗洞口位置及尺寸等是否符合规范和使用要求；结构构件的配筋、混凝土强度等级、抗震设防等是否合理。
（2）给排水与暖通方面重点审查管道的走向、管径、坡度、标高等是否正确；消防设施、通风系统的设计是否满足规范要求。
（3）电气方面查看电气线路的布置、配电箱的位置、灯具的选型等是否合理；防雷接地系统的设计是否符合规范。
3、图纸会审的作用（1）提高施工质量通过会审，可以提前发现设计中的缺陷和错误，及时进行修改和完善，从而避免因设计问题导致的质量事故。
（2）加快施工进度在施工前解决图纸中的问题，减少施工过程中的变更和返工，使施工能够按照计划顺利进行，缩短工期。
（3）降低工程成本避免因设计不合理造成的材料浪费和施工难度增加，从而有效地控制工程成本。
二、设计变更设计变更是指在工程项目施工过程中，由于各种原因对原设计文件进行修改和补充。
设计变更通常由设计单位出具，经过建设单位、监理单位和施工单位的认可后实施。

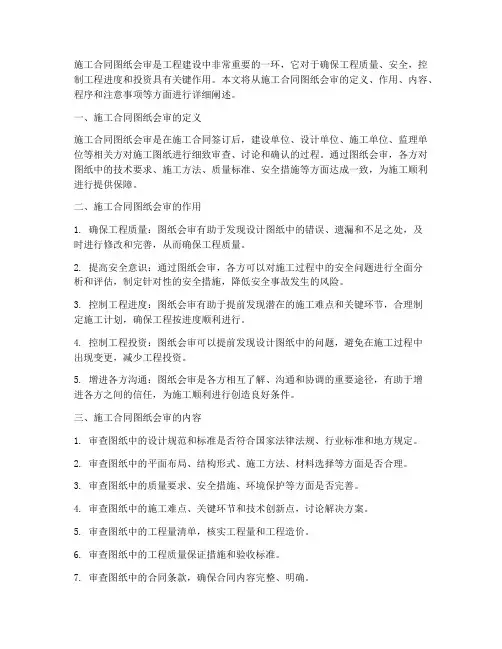

施工合同图纸会审是工程建设中非常重要的一环，它对于确保工程质量、安全，控制工程进度和投资具有关键作用。
本文将从施工合同图纸会审的定义、作用、内容、程序和注意事项等方面进行详细阐述。
一、施工合同图纸会审的定义施工合同图纸会审是在施工合同签订后，建设单位、设计单位、施工单位、监理单位等相关方对施工图纸进行细致审查、讨论和确认的过程。
通过图纸会审，各方对图纸中的技术要求、施工方法、质量标准、安全措施等方面达成一致，为施工顺利进行提供保障。
二、施工合同图纸会审的作用1. 确保工程质量：图纸会审有助于发现设计图纸中的错误、遗漏和不足之处，及时进行修改和完善，从而确保工程质量。
2. 提高安全意识：通过图纸会审，各方可以对施工过程中的安全问题进行全面分析和评估，制定针对性的安全措施，降低安全事故发生的风险。
3. 控制工程进度：图纸会审有助于提前发现潜在的施工难点和关键环节，合理制定施工计划，确保工程按进度顺利进行。
4. 控制工程投资：图纸会审可以提前发现设计图纸中的问题，避免在施工过程中出现变更，减少工程投资。
5. 增进各方沟通：图纸会审是各方相互了解、沟通和协调的重要途径，有助于增进各方之间的信任，为施工顺利进行创造良好条件。
三、施工合同图纸会审的内容1. 审查图纸中的设计规范和标准是否符合国家法律法规、行业标准和地方规定。
2. 审查图纸中的平面布局、结构形式、施工方法、材料选择等方面是否合理。
3. 审查图纸中的质量要求、安全措施、环境保护等方面是否完善。
4. 审查图纸中的施工难点、关键环节和技术创新点，讨论解决方案。
5. 审查图纸中的工程量清单，核实工程量和工程造价。
6. 审查图纸中的工程质量保证措施和验收标准。
7. 审查图纸中的合同条款，确保合同内容完整、明确。
四、施工合同图纸会审的程序1. 建设单位组织图纸会审，通知设计单位、施工单位、监理单位等相关方参加。
2. 设计单位对图纸进行详细讲解，解答各方疑问。

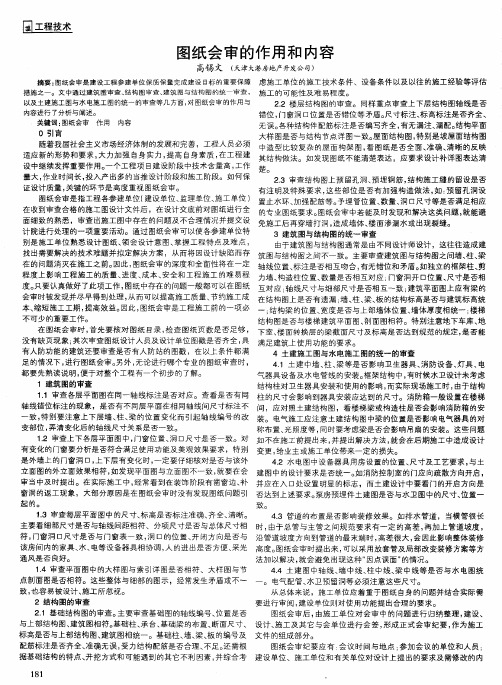

图纸会审的作用和内容文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-图纸会审的作用和内容摘要：图纸会审是建设工程参建单位保质保量完成建设目标的重要保障措施之一。
文中通过建筑图审查、结构图审查、建筑图与结构图的统一审查，以及土建施工图与水电施工图的统一的审查等几方面，对图纸会审的作用与内容进行了分析与阐述。
随着我国社会主义市场经济体制的发展和完善，工程人员必须适应新的形势和要求，大力加强自身实力，提高自身素质，在工程建设中继续发挥重要作用。
一个工程项目建设阶段中技术含量高，工作量大，作业时间长，投入产出多的当推设计阶段和施工阶段。
如何保证设计质量，关键的环节是高度重视图纸会审。
图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到审查合格的施工图设计文件后，在设计交底前对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。
因此，图纸会审是工程施工前的一项必不可少的重要工作。
在图纸会审时，首先要核对图纸目录，检查图纸页数是否足够，没有缺页现象，图号是否与目录中的图号一致(防止施工时使用旧的图纸导致经济损失)；其次审查图纸设计人员及设计单位图戳是否齐全，具有人防功能的建筑还要审查是否有人防站的图戳，在以上条件都满足的情况下，进行图纸会审。
另外，无论进行哪个专业的图纸审查时，都要先熟读说明，便于对整个工程有一个初步的了解。
1 建筑图的审查1.1 审查各层平面图在同一轴线标注是否对应。
查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁的位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。
1.2 审查上下各层平面图中，门窗位置、洞口尺寸是否一致。
对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。
在实际施工中，经常看到在装饰阶段有凿窗边、补窗洞的返工现象，大部分原因是在图纸会审时没有发现图纸问题引起的。
1.3 审查每层平面图中的尺寸、标高是否标注准确、齐全、清晰。
主要看细部尺寸是否与轴线间距相符、分项尺寸是否与总体尺寸相符，门窗洞口尺寸是否与门窗表一致，洞口的位置、开闭方向是否与该房间内的家具、水、电等设备器具相协调，人的进出是否方便、采光通风是否良好。
1.4 审查平面图中的大样图与索引详图是否相符、大样图与节点剖面图是否相符。
这些整体与细部的图示，经常发生矛盾或不一致，也容易被设计、施工所忽视。
2 结构图的审查2.1 基础结构图的审查。
主要审查基础图的轴线编号、位置是否与上部结构图、建筑图相符。
基础柱、承台、基础梁的布置、断面尺寸、标高是否与上部结构图、建筑图相统一。
基础柱、墙、梁、板的编号及配筋标注是否齐全、准确无误，受力结构配筋是否合理、不足。
还需根据基础结构的特点、开挖方式和可能遇到的其它不利因素，并综合考虑施工单位的施工技术条件、设备条件以及以往的施工经验等评估施工的可能性及难易程度。
2.2楼层结构图的审查。
同样重点审查上下层结构图轴线是否错位，门窗洞口位置是否错位等矛盾。
尺寸标注、标高标注是否齐全、无误。
各种结构件配筋标注是否编写齐全，有无漏注、漏配。
结构平面大样图是否与结构节点详图一致。
屋面结构图，特别是坡屋面结构图中造型比较复杂的屋面构架图，看图纸是否全面、准确、清晰的反映其结构做法。
如发现图纸不能清楚表达，应要求设计补详图表达清楚。
2.3 审查结构图上预留孔洞、预埋钢筋，结构施工缝的留设是否有注明及特殊要求，这些部位是否有加强构造做法，如：预留孔洞设置止水环、加强配筋等。
予埋管位置、数量、洞口尺寸等是否满足相应的专业图纸要求。
图纸会审中若能及时发现和解决这类问题，就能避免施工后再穿墙打洞，造成墙体、楼面渗漏水或出现裂缝。
3 建筑图与结构图的统一审查由于建筑图与结构图通常是由不同设计师设计，这往往造成建筑图与结构图之间不一致。
主要审查建筑图与结构图之间墙、柱、梁轴线位置、标注是否相互吻合，有无错位和矛盾。
如独立的框架柱、剪力墙、构造柱位置、数量是否相互对应；门窗洞开口位置、尺寸是否相互对应；轴线尺寸与细部尺寸是否相互一致；建筑平面图上应有梁的在结构图上是否有遗漏；墙、柱、梁、板的结构标高是否与建筑标高统一；结构梁的位置、宽度是否与上部墙体位置、墙体厚度相统一；楼梯结构图是否与楼梯建筑平面图、剖面图相符。
特别注意地下车库、地下室、楼面转换层的梁截面尺寸及标高是否达到规范的规定，是否能满足建筑上使用功能的要求。
4 土建施工图与水电施工图的统一的审查4.1 土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。
这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。
4.2 水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。
泵房预埋件土建图是否与水卫图中的尺寸、位置一致。
4.3 管道的布置是否影响装修效果。
如排水管道，当横管很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道的最末端时，高差很大，会因此影响整体装修高度。
图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面”的情况。
4.4 土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。
电气配管、水卫预留洞等必须注意这些尺寸。
从总体来说，施工单位应着重于图纸自身的问题并结合实际需要进行审阅，建设单位则对使用功能提出合理的要求。
图纸会审后，由施工单位对会审中的问题进行归纳整理，建设、设计、施工及其它与会单位进行会签，形成正式会审纪要，作为施工文件的组成部分。
图纸会审纪要应有：会议时间与地点；参加会议的单位和人员；建设单位、施工单位和有关单位对设计上提出的要求及需修改的内容；为便于施工，施工单位要求修改的施工图纸，其商讨的结果与解决的办法；在会审中尚未解决或需进一步商讨的问题；其它需要在纪要中说明的问题等。
在该阶段作为有经验的施工单位应该大胆对设计可行，但施工费工、效果又差的工艺做一些对自己有利的变更，可以缩短工期，减少成本，对建设单位也很有利。
1. 一般要求1）宜按平面整体表示法规则制图，图面表达清晰规范，墙柱图及各层梁板施工图应画出结构层高表。
2）各修改版本图纸出图日期应有区别，精确到日，且宜和其他专业保持一致。
3）各层平面轴线定位尺寸及编号应和建筑保持一致。
4）设计院出具的设计变更单应有和其他专业保持一致的编号系统；变更内容应明确变更部位的轴线和楼层位置。
2.结构设计总说明1）使用的规范应为最新的规范版本2）总说明中材料混凝土标号钢筋等级应和各层结构图保持一致，焊条的规格使用范围说明清楚3）房屋各部位的墙体材料的使用结构设计和建筑设计应保持一致，结构设计各楼栋号使用的墙体材料也应保持一致，各容重要求是否合理，墙体材料严格按我方指定材料设计4）应说明卫生间厨房隔墙设置素混凝土上翻；构造柱设置，及水平系梁等抗振构造措施应合适；5）应说明填充墙和构造柱及墙柱之间应设置抗裂钢筋网片，钢筋网片的规格（直径间距材质）应明确6）水电管线及开洞的预留预埋电梯机房预留预埋及电梯门侧按钮应特别说明施工和水电等其他专业保持一致3桩基基础1）桩的型号及桩尖型号应标明2）桩的桩长控制标准应明确是按桩长控制还是贯入度控制为主，贯入度宜根据现场试桩情况确定。
3）桩的桩顶标高或各承台顶标高及＋0.000相当于绝对标高的值应明确，局部电梯井及通道的承台标高应明确4）基础图要画指北针，方便施工定位5）承台的配筋方向和承台上墙的方向关系是否明确，承台详图，而其上墙体不同时应区别编号6）桩承台高度及配筋应安全经济4 板1）卫生间厨房阳台等特殊部位板标高应和建筑图保持一致，特别是一层架空层卫生间宜作下沉式的卫生间的板面标高应合适2）每个房间的板配筋不应遗漏，配筋应和计算书配筋量保持一致，板厚应设置恰当。
3）周边板节点详图应和建筑图详图保持一致，包括空调板突窗板雨蓬板挑檐板阳台翻边，楼梯部位，周边线角装饰4）板户内楼梯，厨房及暗室卫生间开洞，水电通风井开洞应和建筑一致5）构造柱应在板配筋图中表示6）非规则板阳角位置是否设置复交放射筋7）详图和平面图板厚及标高应保持一致8）板上部负筋长度是否过长或者不够9）现浇雨蓬和挑檐的伸缩缝不宜大于12米，当大于12米时应有构造措施。
10）挑檐的阴阳角处应设置附加构造钢筋。
11）有要求时，一层卫生间宜设置应按要求成沉箱式卫生间，方便检修5 梁1）梁高的设置应和建筑门窗洞口标高没有矛盾，保证门窗洞高度及设置过梁的可能性。
2）主次梁支撑关系应明确,特别是梁板标高变化处。
及下沉式卫生间的梁高是否够。
3）梁的附加箍筋不应遗漏，虽然有说明，但还是要画出位置，以方便施工，防止遗漏误设4）梁腰筋不应遗漏或者偏大5）梁箍筋配置应经济合理，能按构造配筋的要按构造配筋6）卧室客厅非特殊情况不应有梁跨越7）卫生间厨房阳台梁顶标高应正确，特别是厨房到阳台间的梁顶标高是否降低至和厨房板面标高8）特殊梁如框支梁等箍筋应全长加密。
9）梁上部纵筋不应用大直径通长拉通，宜改成端部多根，中部两根拉通10) 最小纵向钢筋可用12，没必要用1411) 楼梯处梁标高应和楼梯详图一致12) 框支剪力墙转换梁的锚固长度要特别说明满足规范框支梁的锚固要求13) 卫生间厨房等结构宽梁（如200）应根据窄墙（如120）的边齐关系确定定位尺寸14) 明卫生间设置卫生间直径100排气管设于梁上，要复核孔在梁上的位置及梁高15）一层卫生间设置成沉箱式卫生间时，梁高要注意考虑板下沉的影响16）次梁的定位应明确6剪力墙及柱1）墙体的拉筋间距宜为竖向分布筋和水平分布筋的倍数2）如果墙的下层墙厚比上层墙厚厚，要注意卫生间厨房阳台等板降低标高处下层墙柱的标高同样降低3）一层较高的商业用房，层高超过5米时应考虑以后加设夹层的可能，相应部位的柱箍筋及一层荷载应预先考虑。
