一级倒立摆控制系统设计

一级直线倒立摆系统模糊控制器设计---实验指导书精讲第一篇：一级直线倒立摆系统模糊控制器设计---实验指导书精讲一级直线倒立摆系统模糊控制器设计实验指导书目录实验要求........................................................................................................................... ...................3 1.1 实验准备........................................................................................................................... ................3 1.2 评分规则........................................................................................................................... ................3 1.3 实验报告内容........................................................................................................................... ........3 1.4 安全注意事项........................................................................................................................... ........3 2 倒立摆实验平台介绍..........................................................................................................................4 2.1 硬件组成........................................................................................................................... ................4 2.2 软件结构........................................................................................................................... ................4 3 倒立摆数学建模（预习内容）............................................................................................................6 4 模糊控制实验........................................................................................................................... ............8 4.1 模糊控制器设计（预习内容）.......................................................................................................8 4.2 模糊控制器仿真........................................................................................................................... ...12 4.3 模糊控制器实时控制实验..............................................................................................................12 5 附录：控制理论中常用的MATLAB 函数.......................................................................................13 6 参考文献........................................................................................................................... .................14 实验要求1.1 实验准备实验准备是顺利完成实验内容的必要条件。

自动控制原理课程设计说明书基于双闭环PID控制的一阶倒立摆控制系统设计姓名：学号：学院：专业：指导教师：2018年 1月目录1 任务概述 (3)1.1设计概述 (3)1.2 要完成的设计任务： (3)2系统建模 (4)2.1 对象模型 (4)2.2 模型建立及封装 (4)3仿真验证 (8)3.1 实验设计 (8)3.2 建立M文件编制绘图子程序 (9)4 双闭环PID控制器设计 (12)4.1内环控制器的设计 (12)4.2外环控制器的设计 (13)5 仿真实验 (14)5.1简化模型 (14)5.2 仿真实验 (16)6 检验系统的鲁棒性 (18)6．1 编写程序求系统性能指标 (18)6.2 改变参数验证控制系统的鲁棒性 (19)7 结论 (22)附录 (22)1 任务概述1.1设计概述如图1 所示的“一阶倒立摆控制系统”中，通过检测小车位置与摆杆的摆动角，来适当控制驱动电动机拖动力的大小，控制器由一台工业控制计算机(IPC)完成。

图1 一阶倒立摆控制系统这是一个借助于“SIMULINK封装技术——子系统”，在模型验证的基础上，采用双闭环PID控制方案，实现倒立摆位置伺服控制的数字仿真实验。

1.2 要完成的设计任务：(1)通过理论分析建立对象模型（实际模型），并在原点进行线性化，得到线性化模型；将实际模型和线性化模型作为子系统，并进行封装，将倒立摆的振子质量m和倒摆长度L作为子系统的参数，可以由用户根据需要输入；(2)设计实验，进行模型验证；(3)一阶倒立摆系统为“自不稳定的非最小相位系统”。

将系统小车位置作为“外环”，而将摆杆摆角作为“内环”，设计内化与外环的PID控制器；(4)在单位阶跃输入下，进行SIMULINK仿真;(5)编写绘图程序，绘制阶跃响应曲线，并编程求解系统性能指标：最大超调量、调节时间、上升时间；(6)检验系统的鲁棒性：将对象的特性做如下变化后，同样在单位阶跃输入下，检验所设计控制系统的鲁棒性能，列表比较系统的性能指标（最大超调量、调节时间、上升时间）。

基于双闭环PID控制的一阶倒立摆控制系统设计一阶倒立摆是一种常见的控制系统，它由一个旋转臂和一个悬挂在旋转臂末端的摆杆组成。

控制目标是使摆杆保持垂直位置并保持在指定的角度范围内。

本文将基于双闭环PID控制设计一阶倒立摆控制系统，并对其进行详细的分析和讨论。

首先，我们需要明确控制系统的结构。

一阶倒立摆控制系统可以分为两个闭环：内环和外环。

内环用于控制旋转臂的角度，并将输出作为外环的输入。

外环用于控制摆杆的角度，并根据测量的摆杆角度和设定的目标角度来调整内环的输入。

在进行控制系统设计之前，我们需要先建立一阶倒立摆的数学模型。

假设倒立摆的质量集中在摆杆的一端，摆杆的长度为L，质量为m，摩擦系数为b，重力加速度为g。

通过应用牛顿第二定律，可以得到如下动力学方程：mL²θ¨ + bLθ˙ + mgLsinθ = u其中，θ是旋转臂的角度，u是旋转臂的扭矩。

为了简化方程，我们进行恒定参数修正和线性化处理，得到线性方程：θ¨ + 2ξωnθ˙ + ωn²θ = kru其中，ξ是阻尼比，ωn是无阻尼自然频率，kr是旋转臂的增益。

接下来，我们将按照以下步骤设计基于双闭环PID控制的一阶倒立摆控制系统：1.内环设计：-选择合适的内环闭环控制器类型。

对于一阶倒立摆，可以选择PID控制器。

-根据倒立摆的特性和性能要求，选择合适的PID参数。

可以使用试错法、经验法、系统辨识等方法进行参数调整。

-将PID控制器的输入设置为旋转臂角度误差，输出为旋转臂的扭矩。

2.外环设计：-选择合适的外环闭环控制器类型。

对于一阶倒立摆，可以选择PID控制器。

-根据倒立摆的特性和性能要求，选择合适的PID参数。

-将PID控制器的输入设置为摆杆角度误差，输出为旋转臂的角度设定值。

3.进行系统仿真和调试：-使用MATLAB等仿真工具建立一阶倒立摆的数学模型，并将设计的控制器与模型进行集成。

-调整控制器的参数，以满足性能指标和系统稳定性的要求。

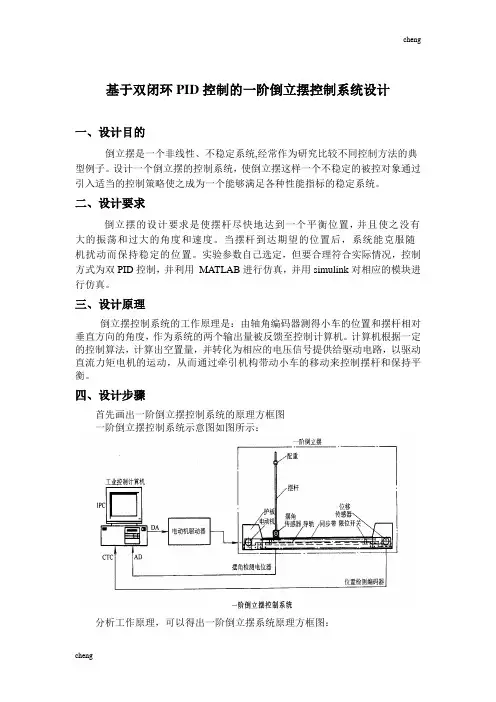

基于双闭环PID控制的一阶倒立摆控制系统设计一、设计目的倒立摆是一个非线性、不稳定系统,经常作为研究比较不同控制方法的典型例子。

设计一个倒立摆的控制系统，使倒立摆这样一个不稳定的被控对象通过引入适当的控制策略使之成为一个能够满足各种性能指标的稳定系统。

二、设计要求倒立摆的设计要求是使摆杆尽快地达到一个平衡位置，并且使之没有大的振荡和过大的角度和速度。

当摆杆到达期望的位置后，系统能克服随机扰动而保持稳定的位置。

实验参数自己选定，但要合理符合实际情况，控制方式为双PID控制，并利用MATLAB进行仿真，并用simulink对相应的模块进行仿真。

三、设计原理倒立摆控制系统的工作原理是：由轴角编码器测得小车的位置和摆杆相对垂直方向的角度，作为系统的两个输出量被反馈至控制计算机。

计算机根据一定的控制算法，计算出空置量，并转化为相应的电压信号提供给驱动电路，以驱动直流力矩电机的运动，从而通过牵引机构带动小车的移动来控制摆杆和保持平衡。

四、设计步骤首先画出一阶倒立摆控制系统的原理方框图一阶倒立摆控制系统示意图如图所示：分析工作原理，可以得出一阶倒立摆系统原理方框图：一阶倒立摆控制系统动态结构图下面的工作是根据结构框图，分析和解决各个环节的传递函数！1.一阶倒立摆建模在忽略了空气流动阻力，以及各种摩擦之后，可将倒立摆系统抽象成小车和匀质杆组成的系统，如下图所示，其中： M ：小车质量 m ：为摆杆质量 J ：为摆杆惯量 F ：加在小车上的力 x ：小车位置θ：摆杆与垂直向上方向的夹角 l ：摆杆转动轴心到杆质心的长度根据牛顿运动定律以及刚体运动规律，可知： （1） 摆杆绕其重心的转动方程为（2） 摆杆重心的运动方程为得sin cos ..........(1)y x J F l F l θθθ=-2222(sin ) (2)(cos ) (3)x y d F m x l d td F mg m l d t θθ=+=-（3）小车水平方向上的运动为22..........(4)x d xF F M d t-=联列上述4个方程，可以得出一阶倒立精确气模型：()()()()()()()2222222222222222sin .sin cos cos cos .sin cos .lg sin cos J ml F ml J ml m l g x J ml M m m l ml F m l M m m m l M m J ml θθθθθθθθθθθθ⎧+++-⎪=++-⎪⎨+-+⎪=⎪-++⎩式中J 为摆杆的转动惯量：32ml J =若只考虑θ在其工作点附近θ0=0附近（︒︒≤≤-1010θ）的细微变化，则可以近似认为：⎪⎩⎪⎨⎧≈≈≈1cos sin 02θθθθ ⎪⎪⎩⎪⎪⎨⎧++-+=++-+=2..2222..)(lg )()()(Mml m M J mlF m m M Mml m M J g l m F ml J x θθθ 若取小车质量M=2kg,摆杆质量m=1kg,摆杆长度2 l =1m,重力加速度取g=2/10s m ,则可以得 一阶倒立摆简化模型：....0.44 3.330.412x F F θθθ⎧=-⎪⎨⎪=-+⎩即 G 1(s)= ; G 2(s)=一阶倒立摆环节问题解决！2.电动机驱动器选用日本松下电工MSMA021型小惯量交流伺服电动机，其有关参数如下：222()0.4()12() 1.110()s F s s x s s s s θθ-⎧=⎪-⎪⎨-+⎪=⎪⎩驱动电压：U=0~100V 额定功率：PN=200W 额定转速：n=3000r/min 转动惯量：J=3×10-6kg.m2 额定转矩：TN=0.64Nm 最大转矩：TM=1.91Nm 电磁时间常数：Tl=0.001s 电机时间常数：TM=0.003s经传动机构变速后输出的拖动力为：F=0~16N ；与其配套的驱动器为：MSDA021A1A ，控制电压：UDA=0~±10V 。
