《电力拖动自动控制系统—运动控制系统》习题答案

习题四4.1双闭环调速系统的ASR 和ACR 均为PI 调节器，设系统最大给定电压*nmU =15V ，转速调节器限幅值为*im U =15V ， n N =1500r/min ，N I =20A ，电流过载倍数为2，电枢回路总电阻R =2Ω，s K =20，e C =0.127V·min/r ，求：（1）当系统稳定运行在*n U =5V ，dL I =10A 时，系统的n 、n U 、*i U 、i U 和c U 各为多少？（2）当电动机负载过大而堵转时，*i U 和c U 各为多少？解： （1）150.01min/1500/minnm N U VV r n r α=== 5500/min 0.01min/nU Vn r V rα===*150.375/40im dm U V V A I Aβ===*0.37510 3.75i d U I V β==⨯= 0.37510 3.75i d U I V β==⨯=0.1275001024.17520e d c s C n I R U V K +⨯+⨯=== （2）堵转时，V I U dm i 15*==β， 0.1270402420e d c s C n I R U V K +⨯+⨯=== 4.2 在转速、电流双闭环调速系统中，两个调节器ASR ，ACR 均采用PI 调节器。

已知参数：电动机：N P =3.7kW ，N U =220V ，N I =20A ，N n =1000 r/min ,电枢回路总电阻R =1.5Ω,设cm im nmU U U ==** =8V ，电枢回路最大电流dm I =40A,电力电子变换器的放大系数s K =40。

试求：（1）电流反馈系数β和转速反馈系数α。

（2）当电动机在最高转速发生堵转时的,0d U c i i U U U ,,*值。

解:1）*80.32/40im dm U VV A I Aβ===80.008min/1000/minnm N U VV r n r α=== 2) 040 1.560d d dm U E I R I R V ∑∑=+⨯=⨯=⨯=这时： *8,0n n U V U ==，ASR 处于饱和，输出最大电流给定。

第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。

一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。

一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。

(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。

(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。

(√)4直流电动机变压调速和降磁调速都可做到无级调速。

(√)5静差率和机械特性硬度是一回事。

(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。

(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。

(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。

(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。

(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。

(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。

(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。

(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。

(Ⅹ)14电压闭环相当于电流变化率闭环。

(√)15闭环系统可以改造控制对象。

(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。

17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。

(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。

(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。

(√)20对电网电压波动来说，电压环比电流环更快。

习题解答（供参考）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。

2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。

相控整流器内阻Rrec=0.022Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)0.1478115N n I R C e r p m ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S ns =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M 调速系统。

已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。

第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。

反之机械特性的硬度变硬。

2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。

不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。

3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。

调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。

2-2简述直流 PWM 变换器电路的基本结构。

IGBT，电容，续流二极管，电动机。

2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。

2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。

电路中无电流，因为电动机处已断开，构不成通路。

2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。

若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。

2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。

事情是这样的，一个月前我的同事小度找到我吐槽……当时一听这话直接吓的我都坐地上了完蛋了，莫不是要我卷铺盖了…但听完接下来的话我又爬了起来（老板拜托你说话不要大喘气好不好！）领导指着电脑：哧，还以为什么事儿呢。

我镇定地捋了捋头发站好：“老板你放心，不就是发福利么，这事儿包我身上了。

”虽然话放出去了，但说实话这一大堆福利具体怎么发心里还真没底。

但毕竟小度好歹是全国新媒体编辑里机智程度排名前一万的人，经过好几夜的苦思冥想后…哦呵呵呵…第五章思考题5-1 对于恒转矩负载，为什么调压调速的调速范围不大？电动机机械特性越软，调速范围越大吗？答：对于恒转矩负载，普通笼型异步电动机降压调速时的稳定工作范围为0<S<S m 所以调速范围不大。

电动机机械特性越软，调速范围不变，因为S m不变。

5-2 异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保存电压恒定？答：当异步电动机在基频以下运行时，如果磁通太弱，没有充分利用电动机的铁心，是一种浪费；如果磁通，又会使铁心饱和，从而导致过大的励磁电流，严重时还会因绕组过热而损坏电动机。

由此可见，最好是保持每极磁通量为额定值不变。

当频率从额定值向下调节时，必须同时降低E g 使14.44常值SgS N mN E N K f ϕ=⨯⨯=，即在基频以下应采用电动势频率比为恒值的控制方式。

然而，异步电动机绕组中的电动势是难以直接检测与控制的。

当电动势值较高时，可忽略定子电阻和漏感压降，而认为定子相电压s g U E ≈。

在整个调速范围内，保持电压恒定是不可行的。

在基频以上调速时，频率从额定值向上升高，受到电动机绝缘耐压和磁路饱和的限制，定子电压不能随之升高，最多只能保持额定电压不变，这将导致磁通与频率成反比地降低，使得异步电动机工作在弱磁状态。

5-3 异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率或恒转矩调速究竟是指什么？答：在基频以下，由于磁通恒定，允许输出转矩也恒定，属于“恒转矩调速”方式；在基频以上，转速升高时磁通减小，允许输出转矩也随之降低，输出功率基本不变，属于“近似的恒功率调速”方式。

第五章思考题5-1 对于恒转矩负载，为什么调压调速的调速范围不大？电动机机械特性越软，调速范围越大吗？答：对于恒转矩负载，普通笼型异步电动机降压调速时的稳定工作范围为0<S<S m 所以调速范围不大。

电动机机械特性越软，调速范围不变，因为S m 不变。

5-2 异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保存电压恒定？答：当异步电动机在基频以下运行时，如果磁通太弱，没有充分利用电动机的铁心，是一种浪费；如果磁通，又会使铁心饱和，从而导致过大的励磁电流，严重时还会因绕组过热而损坏电动机。

由此可见，最好是保持每极磁通量为额定值不变。

当频率从额定值向下调节时，必须同时降低E g 使14.44常值SgS N mN E N K f ϕ=⨯⨯=，即在基频以下应采用电动势频率比为恒值的控制方式。

然而，异步电动机绕组中的电动势是难以直接检测与控制的。

当电动势值较高时，可忽略定子电阻和漏感压降，而认为定子相电压s g U E ≈。

在整个调速范围内，保持电压恒定是不可行的。

在基频以上调速时，频率从额定值向上升高，受到电动机绝缘耐压和磁路饱和的限制，定子电压不能随之升高，最多只能保持额定电压不变，这将导致磁通与频率成反比地降低，使得异步电动机工作在弱磁状态。

5-3 异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率或恒转矩调速究竟是指什么？答：在基频以下，由于磁通恒定，允许输出转矩也恒定，属于“恒转矩调速”方式；在基频以上，转速升高时磁通减小，允许输出转矩也随之降低，输出功率基本不变，属于“近似的恒功率调速”方式。

5-4基频以下调速可以是恒压频比控制、恒定子磁通、恒气隙磁通和恒转子磁通的控制方式，从机械特性和系统实现两个方面分析与比较四种控制方法的优缺点。

电力拖动自动控制系统运动控制系统第五版课后练习题含答
案
一、单选题
1.答案：A
2.答案：B
3.答案：D
4.答案：A
5.答案：B
6.答案：C
7.答案：D
8.答案：B
9.答案：A
10.答案：C
二、多选题
1.答案：ABD
2.答案：ACD
3.答案：AD
4.答案：ABC
5.答案：ABCD
三、判断题
1.答案：正确
2.答案：错误
3.答案：正确
4.答案：错误
5.答案：错误
四、简述题
1.答案：
运动控制系统是指一种能够对运动进行控制和调节的系统。

它主要由控制单元、执行机构和传感器三部分组成。

其中，控制单元可用PLC或电脑实现，执行机构可以是电动机、液压机、气动机等，传感器则负责感知物体的位置、速度等信息，并将这些信息反馈给控制单元。

2.答案：
电力拖动自动控制系统主要由电动机、变频器、PLC等组成。

其中，电动机作
为执行机构，通过变频器调节电机的转速和转矩；PLC则作为控制单元，利用编程
对电机进行精确的控制和调节，以实现系统所要求的功能。

五、计算题
1.答案：500转/分
2.答案：1000N
3.答案：50N·m
4.答案：12.5次/min
5.答案：750W
以上为本次课后练习题的答案，希望大家认真做好每一道题，提升自身的运动控制能力。

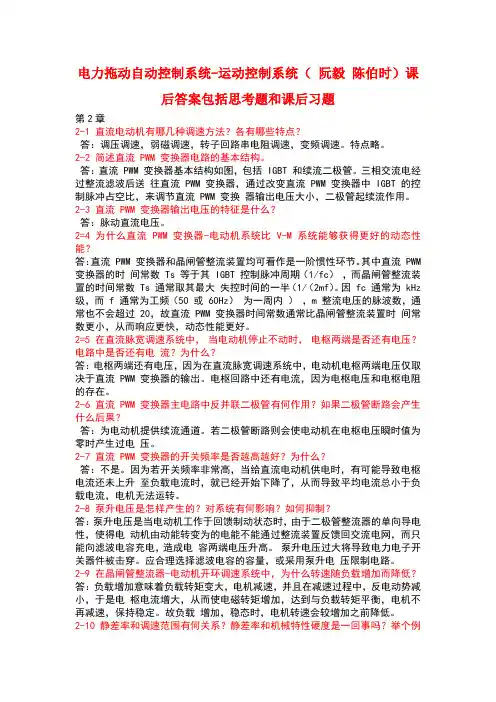

电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。

特点略。

2-2 简述直流 PWM 变换器电路的基本结构。

答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。

三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。

2-3 直流 PWM 变换器输出电压的特征是什么？答：脉动直流电压。

2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。

其中直流 PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。

因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周内），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。

2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。

电枢回路中还有电流，因为电枢电压和电枢电阻的存在。

2-6 直流 PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。

若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。

2-7 直流 PWM 变换器的开关频率是否越高越好？为什么？答：不是。

因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。

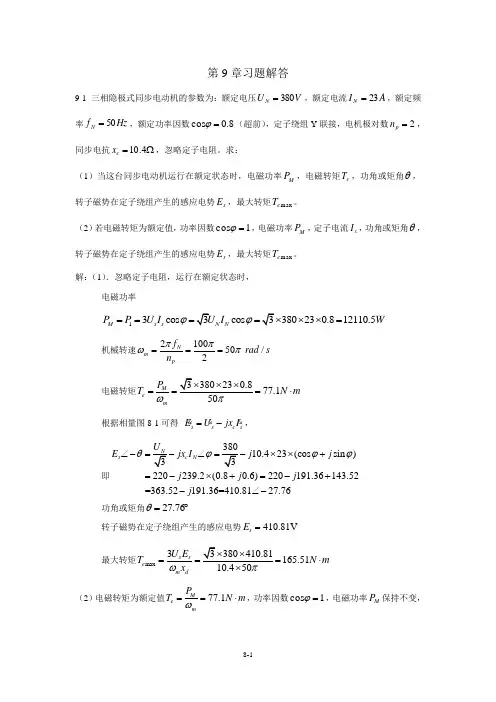

第9章习题解答9-1 三相隐极式同步电动机的参数为：额定电压V U N 380=，额定电流A I N 23=，额定频率Hz f N 50=，额定功率因数8.0cos =ϕ（超前），定子绕组Y 联接，电机极对数2=p n ，同步电抗Ω=4.10c x ，忽略定子电阻。

求：（1）当这台同步电动机运行在额定状态时，电磁功率M P ，电磁转矩e T ，功角或矩角θ，转子磁势在定子绕组产生的感应电势s E ，最大转矩max e T 。

（2）若电磁转矩为额定值，功率因数1cos =ϕ，电磁功率M P ，定子电流s I ，功角或矩角θ，转子磁势在定子绕组产生的感应电势s E ，最大转矩max e T 。

解：（1）．忽略定子电阻，运行在额定状态时，电磁功率13cos cos 380230.812110.5M s s N N P P U I I W ϕϕ==⨯⨯= 机械转速210050/2N m p f rad s n ππωπ===电磁转矩77.1Me m P T N m ω===⋅ 根据相量图8-1可得 s s c s E U jx I =-，即10.423(cos sin )220239.2(0.80.6)220191.36143.52=363.52191.36=410.8127.76s c N E jx I j j j j j j θϕϕϕ∠-=-∠=-⨯⨯+=-⨯+=-+-∠- 功角或矩角27.76θ=︒转子磁势在定子绕组产生的感应电势410.81V s E =最大转矩max 3380410.81165.5110.450s s e m d U E T N m x ωπ⨯===⋅⨯ （2）电磁转矩为额定值77.1M e m P T N m ω==⋅，功率因数1cos =ϕ，电磁功率M P 保持不变，定子电流18.4s I A ===10.418.4220191.36=220.441.02s c N E jx I j j θ∠-=-=-⨯=-∠- 功角或矩角41.02θ=︒转子磁势在定子绕组产生的感应电势220.4V s E =最大转矩max 3380220.4 88.810.450s s e m d U E T N m x ωπ⨯===⋅⨯ 9-2 从电压频率协调控制而言，同步电动机的调速与异步电动机的调速有何差异？ 答：两者相同，无差异。

第一章闭环控制的直流调速系统1－1为什么PWM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。

（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。

（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。

（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。

（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。

（6）直流电源采用不控整流时，电网功率因数比相控整流器高。

1－2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的。

答：在制动状态中，为负值，i VT就发挥作用了。

这种情况发生在电动运行过程中需要降d 2速的时候。

这时，先减小控制电压，使U g1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d降低。

但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E U d，很快使电流i d反向，VD2截止，在t on≤ t＜Ｔ时，U g2 变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。

在T t≤＜Ｔ+ t时，VT关断，−i d沿回路4 经VD续流，向on 2 1电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。

在制动状态中，VT2和VT1轮流导通，而VT始终是关断的。

1在轻载电动状态，这时平均电流较小，以致在VT1关断后i d经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。

１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D= nmax其中，n和n一般都指电动机额定负载时的最高和最低转速，对于少数负n min max min载很轻的机械，可以用实际负载时的最高和最低转速。
