人教版九年级第十八章电功率单元测试

第十八章电功率一、选择题(每题3分,共30分)1.下列关于电能的说法正确的是()A.可以通过电流表把电能直接测量出来B.电能的单位是“度”,学名叫做千瓦C.消耗电能越多的用电器,电功率就越大D.消耗电能相同的用电器,产生的热量不一定相同2.若1度电可使某用电器正常工作约5h,如图1所示,那么这个用电器可能是()图13.如图2所示是额定电压为6V的小灯泡的电流随它两端电压变化的关系图象,则关于该小灯泡的说法中正确的是()图2A.小灯泡的电阻是一个定值B.小灯泡的额定电流是0.3AC.小灯泡的额定功率是1.5WD.电压为4V时小灯泡的电阻是0.2Ω4.如图3所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

甲灯不发光的原因最有可能是()图3A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,下列判断正确的是()图4A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.把标有“12V12W”的灯泡L1和“12V6W”的灯泡L2串联起来接在电源上,其中一只灯泡能正常发光(不考虑灯丝电阻随温度的变化)。

下列分析正确的是()A.电路中的电流为1AB.电源电源为24VC.灯泡L2能正常发光,但比灯泡L1暗D.L1、L2两灯泡消耗的功率之比为1∶27.如图5所示是电阻甲和乙的I-U图象,下列说法中正确的是()图5A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路中电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W8.如图6所示为某加热器的电路图,电源电压保持不变,R1、R2均为发热电阻,R1∶R2=1∶2,通过开关S1和S2的通断组合,可得到不同加热挡位。

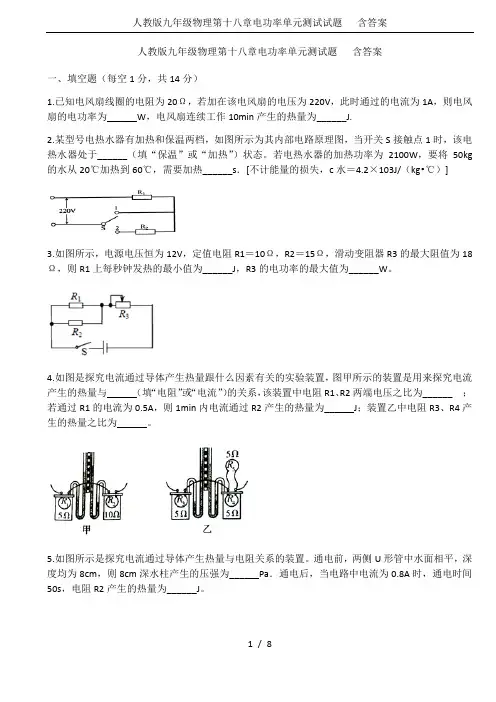

人教版九年级物理第十八章电功率单元测试题含答案一、填空题（每空1分，共14分）1.已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为______W，电风扇连续工作10min产生的热量为______J.2.某型号电热水器有加热和保温两档，如图所示为其内部电路原理图，当开关S接触点1时，该电热水器处于______（填“保温”或“加热”）状态。

若电热水器的加热功率为2100W，要将50kg 的水从20℃加热到60℃，需要加热______s．[不计能量的损失，c水＝4.2×103J/（kg•℃）]3.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为______J，R3的电功率的最大值为______W。

4.如图是探究电流通过导体产生热量跟什么因素有关的实验装置，图甲所示的装置是用来探究电流产生的热量与______（填“电阻”或“电流”）的关系，该装置中电阻R1、R2两端电压之比为______；若通过R1的电流为0.5A，则1min内电流通过R2产生的热量为______J；装置乙中电阻R3、R4产生的热量之比为______。

5.如图所示是探究电流通过导体产生热量与电阻关系的装置。

通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为______Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为______J。

6.某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。

当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min 内电动机线圈产生的热量是______J。

二、选择题（每题2分，共16分）7.某同学探究焦耳定律，部分电路如图所示。

两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。

人教版九年级物理下册《第十八章电功率》单元检测卷(含答案和解析)学校:___________班级：___________姓名：___________学号：___________一、单选题（每题3分，共30分）1．下列用电器中是利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电视机2．一度电可以（）A.使80W的电视机工作25hB.使40W的日光灯工作60hC.使100W的电烙铁工作10hD.使1000W的碘钨灯工作5h3．灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（）A.灯泡L正常工作时的电压应为12VB.灯泡L正常工作时，消耗的电功率为12WC.灯泡L两端电压低于6V时，灯泡就将烧坏D.灯泡L两端电压为6V时，消耗的电功率最大4．关于如图所示的电能表，下列说法正确的是（）A．电能表的示数是812.4度B．电能表在使用时正常工作电流为10A或20AC．电能表应该在220V的直流电路中使用D．电能表上的转盘转过600转，说明用电器消耗的电能是3.6×103J5．如图所示，电源电压为6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W6．下列说法中正确的是（）A.电流做功的过程就是电能转化为内能的过程B.电功率反映电流做功的快慢C.用电器的电功率越大，做功就一定越多D.用电器消耗的电能越多，电功率就一定越大7．一位同学按照如图组成研究串联电路特点的电路。

当闭合开关后，规格相同的两个小灯泡，L1发光，L2不发光，两电表均有明显示数。

小灯泡L2不发光的原因可能是（）A.通过灯L2的电流小B.灯L2消耗的实际功率较小C.灯L2发生了短路8．如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如表所示。

有关电热水袋，下列说法正确的是（）额定电压额定加热功率指示灯功率袋内充水自动断电温度220V500W≤0.2W1kg65℃A.电热水袋的发热效率约为90%B.红色指示灯L的电阻比发热体R的电阻大得多C.若水的初温是15℃，加热10min指示灯就熄灭了，则消耗的电能是2.1×103JD.为了使用安全，电热水袋使用双重温控开关，也就是把两个温控开关并联起来使用9．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

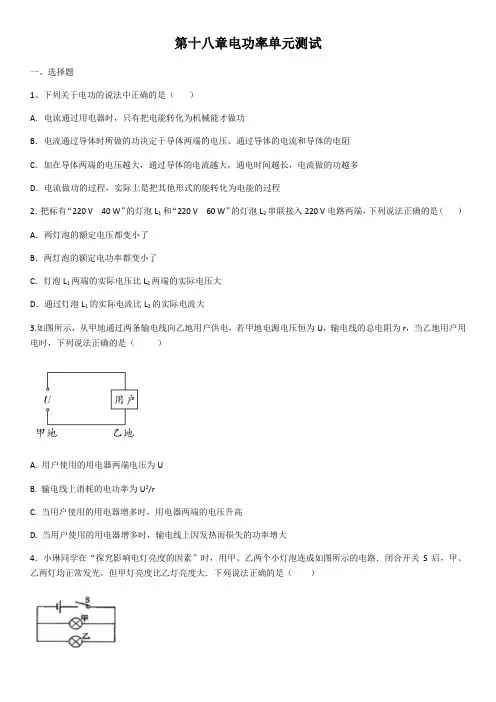

第十八章电功率单元测试一、选择题1、下列关于电功的说法中正确的是（）A．电流通过用电器时，只有把电能转化为机械能才做功B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D．电流做功的过程，实际上是把其他形式的能转化为电能的过程2．把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．灯泡L1两端的实际电压比L2两端的实际电压大D．通过灯泡L1的实际电流比L2的实际电流大3.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2/rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大4．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度5、电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）6.灯L1标有“220V 200W”、灯L2标有“220V 40 W" ,两灯泡串联后接人380 V的电路中，下列说法正确的是（）A.L1烧毁B.L2烧毁C. L1、L2均烧毁D.L1 L2均安全7．家用电能表的盘面上，标有3000R/kW·h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3kW8.李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡.将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（）A.R1＞R2，P1＞P2B. R1＜R2，P1＞P2C.R1＞R2，P1＜P2D. R1＜R2，P1＜P29.如图甲所示电路，电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端滑到b端的过程中,R1、R2的U一I关系图象如图乙所示。

人教版九年级物理全一册《第18章电功率》单元检测卷■带答案一、选择题。

（13题）1、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V,额定功率在7-12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）AA.灯泡的额定功率为7.5WB.在IV时灯泡的功率为7.5WC.在5V时灯泡的功率为7.5WD.在5V时灯泡的功率为1.5W2、在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（）A BA.电流通过A、B所做的功是W a<W bB.电流通过A、B所做的功是W a〉W bC.电流通过A、B所做的功是W a=W bD.无法比较电流通过A、B时做功的大小3、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。

先在AB间接入10欧的定值电阻Ri,移动滑片P,读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换Ri后，接下来的操作和操作后的电路详解正确的是（）A,注视电压表，并向左调节滑片B,注视电流表，并向右调节滑片C.操作后，电路消耗的电功率减小D.操作后，电路消耗的电功率保持不变4、甲、乙两个电热器的电阻之比为5：4,通过的电流之比为2：1,通电时间之比为1：2,则电流通过甲、乙两个电热器产生的热量之比为（）A.5：2B.5：4C.2：5D.10：15、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A.电路中的用电器用电时间太长B.电路中的用电器的总功率过大C.电路中的用电器过多D.电路中的用电器的总电阻过大研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。

下列关于该实验的说法，不合理的是（）A.该电路所示实验研究电功率与电压的关系B.该实验能得出电流相同时,电功率与电压成正比C.小灯泡电功率的大小通过灯泡的亮度来比较D.该实验选择的两个小灯泡灯丝的电阻不同7、白炽灯泡的灯丝常制成螺旋状，这样做的目的是（）A.尽量减小灯丝的电阻B. 便于灯丝散热，防止灯丝熔断C.减少灯丝散热，提高灯丝的温度D. 减少灯丝在高温时的升华8、 在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A.电流表、滑动变阻器、一个小灯泡B. 电压表、滑动变阻器、几个小灯泡C.电流表、电压表、滑动变阻器、几个小灯泡D.电流表、电压表、几个定值电阻、几个小灯泡9、在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是（）A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C.电压表坏了D.电压表与滑动变阻器并联10、在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（）A.变阻器总电阻太大B.电压表量程选大了C.电源电压太低D.灯泡灯丝断了11、将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多12、用如图的装置探究“影响电流热效应的因素”，电阻丝Ri和R2分别密封在两只完全相同A.该装置用来探究电流热效应与电流大小的关系B.闭合开关后，装Ri电阻丝的烧瓶中温度计示数上升较快C.实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D.将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大13、下列关于电功的说法中正确的是（）A.电流通过用电器时，只有把电能转化为机械能才做功B.电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C.加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D.电流做功的过程，实际上是把其他形式的能转化为电能的过程二、填空题。

人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题(每题3分，共30分)1.自然现象中蕴含着丰富的物理知识。

下列现象中属于液化的是()2.暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。

关于这些现象，下列说法中正确的是()A．“霜”是水蒸气凝华形成的B．“霜”的形成需要吸热C．“白气”是棒冰升华形成的D．“白气”的形成需要吸热3. 如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是()A．固态酒精是非晶体B．在－117 ℃时，酒精一定处于液态C．酒精温度计可以用来测量沸水的温度D．酒精在沸腾过程中吸热但温度不变4.《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上(如图所示)。

给墙壁烤火能加快湿纸变干的主要原因是()A．升高了湿纸的温度B．增大了湿纸的表面积C．改变了湿纸中的液体种类D．加快了湿纸表面的空气流动5.已知氧气、氮气和氨气的沸点分别为－183 ℃、－196 ℃和－33.4 ℃，将三种气体在常温下混合后逐渐降温至－195 ℃，在降温的过程中，它们是否液化及液化的先后次序是() A．都要液化，氨、氧、氮B．都要液化，氮、氧、氨C．氧不液化，氨、氮D．氮不液化，氨、氧6. 我国劳动人民常在生产生活中运用科学知识解决实际问题，下列科学知识解释错误的是()A．冬天口中呼出的“白气”实际上是小水珠，不是水蒸气B．舞台上的云雾是干冰升华成的二氧化碳气体C．北方冬天在菜窖里放几桶水，利用了水凝固放热D．新疆坎儿井利用地下水管引水，减少了水在输送过程中的蒸发7. 小明通过正确操作用体温计测量了自己的体温，如图所示。

以下说法正确的是()A．小明的体温正常B．体温计的分度值是0.1 ℃C．第二天，小明可用该体温计直接测量体温D．若要给该体温计消毒，可把它放在标准大气压下的沸水中8. 在试管中放少量碘，塞紧盖子放入热水中。

九年级物理第十八章《电功率》单元测试卷满分（90分）题号一二三四五六总分得分一、单选题（本大题共8小题，共24.0分）1.常用于测量家用电器在一段时间内消耗多少电能的仪表是()A. 电流表B. 电压表C. 电能表D. 验电器2.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW⋅ℎ，那么用这个电器是()A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱3.如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓐ的量程为“0～3V“，灯泡上标有“2.5V1.25W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中()A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω4.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是()A. P a=P d=P bB. P a=P d>P bC. P a>P d>P bD. P a<P d=P b5.标有“3V6W”的灯L1与标有“3V3W”的灯L2串联..闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是()A. 1.5W 3WB. 3 W 3 WC. 6 W1.5WD. 6 W 3W6.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：A. 1:1B. 4:1C. 1:4D. 1:67.四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的()A. 8倍B. 4倍C. 2倍D. 0.5倍8.在国际单位制中，电功的单位是()A. 伏特B. 安培C. 焦耳D. 欧姆二、填空题（本大题共7小题，共15.0分）9.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。

人教版九年级物理全一册《第十八章电功率》单元测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每小题2分共12分）1.下列家用电器中利用电热工作的是（）A.电风扇B.洗衣机C.电饭锅D.吸油烟机2.图示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为（）A．电流通过导线时没有产生热效应B．通过电炉丝的电流比通过导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝消耗的电功率比导线消耗的电功率大得多3.灯泡L、L₂分别标有“220V100 W"和“220 V 40W”的字样,将它们接入220V的电路中,则（）A.L1 、L₂并联时,L1比L2亮B.L1、L2并联时,亮度相同C.L1、L2串联时,L1比L2亮D.L1、L2串联时,亮度相同4.如图所示，闭合开关S，在变阻器滑片向右滑动过程中，下列说法正确的是（）V示数变大，灯泡L变暗A．电压表1V示数变大，灯泡L变亮B．电压表2C．电流表A示数变大，灯泡L变亮V与电流表A示数比值变大，灯泡L变暗D．电压表15.有两个电路元件A和B,流过元件的电流与其两端电压的关系如图甲所示,把它们串联在电路中,如图乙所示。

闭合开关S,这时电路中的电流为0.2A,则电源电压和元件B的电功率分别是( )A.3 V,0.4 WB.3 V,0.8WC.2 V,0.4 WD.2 V,0.8W6.如图所示电路，电源电压不变，滑动变阻器的滑片移至最大阻值处，闭合开关，电流表示数为0.1A，小灯泡的功率为0.3W。

移动滑片，使滑动变阻器最大阻值的13接入电路，电流表示数为0.2A，小灯泡恰好正常发光，且小灯泡消耗的功率为1W，下列计算结果错误的是（）A．电源电压为9VB．小灯泡正常发光时电阻为25ΩC．滑动变阻器的最大阻值为60ΩD．小灯泡正常发光时，滑动变阻器消耗的功率为4W二、填空题（每空1分，共18分）7.小明一家外出旅游，出门前，家里电能表的示数如图所示。

人教版九年级物理全一册《第十八章电功率》单元测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的用电器中，利用电流的热效应工作的是（）A．手机B．电水壶C．平板电视D．笔记本电脑2．如图是小红家安装的电能表示意图，下列说法中正确的是（）A．电能表是用来测电功率的仪表B．此时电能表的读数为28187kW·hC．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A 3．灯泡L1和L2串联接在某电源上，闭合开关后发现L1比L2亮；再将这两个灯泡并联接在原来的电源上，关于并联时的相关判断，下列判断正确的是（）A．L1的电压比L2的电压大B．L1的电流比L2的电流大C．L1的实际功率比L2的实际功率大D．并联的总功率比串联的总功率大4．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．如图是灯泡L的I−U图像。

结合图像分析，下列选项正确的是（）A．通过灯泡L的电流与其两端的电压成正比B．当通过灯泡L的电流为0.3A时，其实际功率为0.72WC．两个完全相同的灯泡L串联在2.4V电源两端，电路总功率为0.24WD．灯泡L和18Ω的电阻并联在3.6V的电源两端，电路的总电阻为60Ω7．如图甲是一款电加热眼罩，对缓解眼疲劳有一定的效果。

人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的家用电器中，额定功率最大的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机2．教室中若关掉一盏灯，则教室电路的（）A．总电压变大B．总电阻变小C．总功率变大D．总电流变小3．将规格都是“220V、1000W”的一台空调、一台吹风机和电烤箱分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．电烤箱产生的热量最多B．空调产生的热量最多C．吹风机产生的热量最多D．三个用电器产生的热量一样多4．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较小C．灯L2额定功率较小D．通过灯L1的电流较大5．一盏电灯接在恒定电压的电源上，其功率为120W。

若将这盏电灯先与一电阻串联后，再接在同一电源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（）A．大于95W B．等于95WC．小于95W D．条件不足，无法确定6．两定值电阻甲、乙的I U关系图象如图所示。

现将甲和乙并联后接在电压为6V的电源两端，下列分析错误的是（）A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻小于乙的电阻D．甲消耗的电功率大于乙消耗的电功率7．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全。

则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω8．如图甲所示，电源电压为4V且保持不变，滑动变阻器的规格为“20Ω 1A”。

人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（）A．额定功率为110W B．实际功率为110WC．额定电压为220V D．额定电流为0.5A3．如图，由同种材料制成的甲、乙两导体，并联在同一电路中，闭合开关后，以下判断正确的是（）A．甲乙两导体电阻的大小关系是R甲<R乙B．通过甲、乙电流的大小关系是I甲=I乙C．甲、乙两端电压的大小关系是U甲>U乙D．在相同时间内，电流通过甲、乙两导体所产生的热量Q甲<Q乙4．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。

开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。

若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则（）A．R甲>R乙,P甲>P乙B．R甲<R乙,P甲>P乙C．R甲>R乙,P甲<P乙D．R甲<R乙,P甲<P乙5．如图所示，是小海设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，R1、R2中的一个是定值电阻，另一个是压敏电阻。

压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于U时，就会触发报警。

电压表示数为U时，油箱中的油量为警戒油量。

下列说法错误的是（）A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．随着油箱的油量减少，电路消耗的功率变小D．随着油箱的油量减少，电压表的示数将变大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。

第十八章电功率单元测试一．选择题1．下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．台式计算机C．冰箱D．家用空调2．下列有关电能的说法错误的是（）A．电风扇使电能转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能3．用电热水壶烧水，若不考虑能量损失。

当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（）A．10min B．25min C．30min D．40min4．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W5．如图所示的电路中，电源电压保持不变，定值电阻R0＝4Ω，R为滑动变阻器。

滑片P位于滑动变阻器的中点时，R0的电功率为16W，当滑片从中点向b端移动距离L后，R0的电功率为9W；滑片从中点向a端移动距离L后，R0的电功率为（）A．36W B．25W C．23W D．18W6．将两只电压表按图所示电路连接。

“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．电压表的示数B．变阻器滑片的位置C．灯泡的发光情况D．电流表的示数8．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低9．甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）A．4：1B．1：4C．2：1D．1：210．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡熔化得快B．R2上的蜡熔化得快C．R1、R2上的蜡熔化得一样快D．无法比较二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。

人教版九年级物理全一册《第十八章电功率》章节检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________(考试时间：85分钟满分：80分)一、填空题(本大题共8小题，每空1分，共16分)1．明代《读书录》称“节俭”是“人之美德”。

教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，则该教室电路的总电流将变，总功率将变，以达到节能的目的。

2.节能减排是每个公民的责任，将家中普通照明灯全部更换成LED灯(发光效率高)，实质是通过减小家中电灯的来减少电能的消耗。

电热水壶是利用电流的效应工作的。

3．如图，汽车用USB便携充电设备有A、B两个接口，额定输出电压均为5 V，输出电流分别为1.0 A和2.1 A，要快速给标配的手机充电，应选用 (选填“A”或“B”)接口，此额定输出功率为 W。

4．现有两只小灯泡L1“6 V 6 W”、L2“6 V 3 W”，若将它们并联接入6 V 电路中，则整个电路消耗的总功率为 W，若将它们串联接入6 V 电路中，则灯更亮。

(假设灯泡的电阻不随温度改变)5．电动自行车是人们出行的绿色交通工具之一。

电动自行车的电动机正常工作时，电压为36 V ，线圈电阻为1.5 Ω，通过电动机线圈的电流为4 A，则100 s内电动机消耗的电能为 J，电流通过线圈产生的热量为 J。

6．如图为某电热饮水机的电路简图，其额定电压为220 V ，具有“加热”“保温”两种功能，对应功率分别为400 W和40 W，则R1的阻值为Ω。

电热饮水机在保温挡工作5 min产生的热量为 J。

7．(南充中考)小林家的电能表如图所示，此时电能表的读数为 kW·h，他关闭了家中的其他用电器，现用一台标有“220 V 2 000 W”的电热水壶烧水，正常工作5 min，则电能表的转盘转了转。

8.如图所示电路中，电源电压恒为6 V ，小灯泡L上标有“5 V 2.5 W”字样(忽略灯丝电阻的变化)。

人教版九年级物理第十八章电功率单元测试题（含答案）一、填空题（每空1分，共14分）1．今天的人类，已经离不开电能了。

电灯泡把电能转变为光能，给我们照明；电动机把电能转变为，使得电力机车飞驰。

2．学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 W。

3.一根阻值为50Ω的电阻丝，通电100s，通过的电流为1A，则电流通过电阻丝产生的热量为 J。

4．如图1为某灯泡的铭牌，在额定电压下使用，通过它的电流为A，它正常工作30min，消耗的电能为5.将一个标有“3V、3W”字样的灯泡接到9V的电源上，若要让它正常工作，应串联一个Ω的电阻。

6．把30Ω的电阻Ｒ1跟60Ω的电阻Ｒ2并联起来，接在电压是6V的电源上．并联的总电阻是_________Ω，Ｒ1和Ｒ2它们消耗的功率之比为 ,Ｒ1中的电流跟电路中的总电流之比是_________．7.小亮家的电能表上个月底的示数为901.2kW·h，本月底，他家电能表的示数如图2所示，那么，小亮家这个月用的电是度8．图3所示的电路中，电压U= 12V，且保持不变，灯L标有“12V 2W”的字样，当开关S断开时，灯L的实际功率为 W；当开关S闭合时，灯L的实际功率将（填“变大”、“变小”或“不变”）9.在图4所示电路中，电源电压6V保持不变。

只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。

则R1的阻值为Ω。

10．在图5所示的电路中，电压U保持不变，R = 6Ω，小灯泡标有“6V 6W”的字样，当开关S闭合时，小灯泡L正常发光，则当开关S 断开时，小灯泡的功率为 W。

二、选择题（每小题2分，共16分）11. 下列用电器中，利用电流热效应工作的是 ( )A．电热毯 B．电视机 C．电风扇D．电脑12.一只标有“220V 60W”的白炽灯，当通过灯丝的电流为0.2A时、此灯的实际功率( )A．等于60W B．等于220W C．小于60W D．大于60W13.两定值电阻甲、乙中的电流与电压关系如图6所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是 ( )A．甲消耗的电功率为3.6 WB．甲中的电流小于乙中的电流图6 C．乙消耗的电功率为3.6WD．甲的电阻值大于乙的电阻值14.两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象的原因可能是( )A．不亮的灯泡中通过的电流太小了B．不亮的灯泡额定功率一定大C．不亮的灯泡电阻太小了D．不亮的灯泡的灯丝断了15.暑假正值用电高峰，为节约用电，下列做法不合理．．．的是 ( )A.离开房间时随手关灯B. 使用空调时不关闭门窗C.使用电子高效节能灯D. 使用冰箱时尽量少开冰箱门16.淘淘的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯5盏，在安装电能表时，选用以下哪一种电能表最合适 ( )A．220V 5A B．220V 15A C．220V 20A D．220V30A17．标有“6V 6W ”和“6V 3W ”的灯L 1和L 2串联接在某电源上，设灯丝电阻不变，则（ ）A ．灯L 1、L 2通过的电流之比为2：1B ．灯L 1、L 2的实际功率之比为2：1C ．电源电压为12V 时，L 1、L 2均正常发光D ．电源电压为9V 时，L 2正常发光18.如图7所示电路中，电源电压保持不变，闭合开关S 1、S 2， 两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是 ( )A ．L 1亮度增大，电流表示数变大B ．L 1亮度增大，电流表示数不变C ． L 1亮度不变，电流表示数不变D ．L 1亮度不变，电流表示数变小三、实验与设计题（3+3+16+8=30分）19.日常生活中发生的火灾事故，许多是短路导致的。

人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案一、选择题。

1、小明家中的电能表如图3所示，下列说法中不正确的是（）A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h2、电能表是用来测量（）A．用电时间B．用电器在1s内电流做功多少C．用电器消耗电能多少D．通过用电器电流大小3、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。

当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。

假设灯丝电阻不受温度影响，下列四个结论正确的是（）①灯L正常发光时的电阻为12Ω②电源电压为6V③滑动变阻器的最大阻值为20Ω④电路消耗的总功率的变化范围为1.44～3.6WA．①②B．②④C．②③D．③④4、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。

电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W5、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（）A．灯不亮，电流表烧坏B．灯不亮，电压表有示数C．灯不亮，电流表有示数D．灯亮，电流表、电压表都有示数6、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大7、一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A．500 W B．25 W C．1 000 W D．475 W8、通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为I2，则在时间t内产生的热量为()A．4Q B．2Q C.Q2 D.Q49、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是()A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表10、如图所示，两个透明容器中密闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，三段电阻丝的电阻关系是：123==。

九年级物理第十八章：电功率单元测试一、单选题（本大题共10小题）1.下列物理量中，以科学家焦耳的名字作为单位的是（）A. 电流B. 电压C. 电阻D. 电功2.如图所示用电器的功率约为1000W的是（）A. 液晶电视机B. 手电筒C. 家用空调D. 电子表3.如图所示的电路中,当开关S断开,甲、乙两表为电流表时,示数之比甲：：5；当开关S闭合,甲、乙两表为电压表时,则与消耗的功率之乙比：为( )A. 2：5B. 5：2C. 2：3D. 3：24.如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻和的功率之比为( )A. 4：1B. 5：1C. 1：4D. 1：55.李芳家的电能表上标着“”她用该电能表测家中用电器的功率：她仅让这个用电器工作，观察到电能表1 min内的转盘转了15转，则她测量的用电器的功率为( )A. 30 WB. 100 WC. 300 WD. 1800 W6.如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是（）A. 的阻值是B. 电路的最大功率是C. 的最小功率是D. 滑动变阻器的最大阻值是7.如图分别是小明家上月初和月末的电能表的表盘,表盘上“”表示每消耗的电能,指示灯闪烁1600次,下列选项中正确的是( )A. 指示灯闪烁越快,电能表所在电路消耗的电能越多B. 小明家上月消耗的电能为C. 小明家干路中的电流不得超过10AD. 断开其他用电器,只让电饭锅单独工作2min,指示灯闪烁32次,此时电饭锅的功率为600W8.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。

两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。

下列说法正确的是（）A. 通电一段时间后,左边液面高度比右边高,说明电流通过产生的热量比少B. 通电一段时间后,产生的热量等于、产生的热量之和C. 该实验装置是为了探究电流产生的热量与电流的关系D. 在本实验中主要起到分流的作用,在此实验过程中不会发热9.如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，接在a、b间标有“6V 2W”的小灯泡L1恰好正常发光；若保持R不变，将L1换成另一只标有“6V 3W”的小灯泡L2，闭合开关后，小灯泡L2工作时消耗的实际功率（）A. 一定大于3WB. 一定等于3WC. 一定小于3WD. 一定等于2W10.如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V,小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为C. 当滑片P移到变阻器的中点时,小灯泡L正常发光D. 当滑片P移到最右端时,通电10s滑动变阻器消耗的电能是二、填空题（本大题共5小题）11.电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是______kW•h，电能表中的铝质圆盘共转了______转。

人教版九年级物理第18章电功率单元测试一、单选题（本大题共8小题）1.小明观察家里电烤箱、电饭锅和电磁炉的铭牌，分别标有“额定电压220V，额定功率1500W”、“额定电压220V，额定功率900W”、“额定电压220V，额定功率2100W”，这三个用电器正常工作时，下列判断中正确的是( )A. 电磁炉消耗的电能最多B. 这三个用电器的电压不一定相同C. 这三个用电器的电功率可能相等D. 通过电烤箱的电流大于通过电饭锅的电流2.下列家电或交通工具工作时，利用电能转化为内能进行工作的是( )A. 电视机B. 洗衣机C. 电饭锅D. 电动汽车3.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是( )A. 一节新的干电池的电压是1.5VB. 对人体安全的电压是36VC. 家用电冰箱正常工作时的电流是1AD. 家用节能灯正常工作时的电流是0.1A4.飞碟人体感应灯，利用人体红外线自动感应控制原理，当人走进照明范围可自动开启，人离开后自动关闭．质量为160g，可使用3M胶粘于墙壁上，该灯的功率为2W，使用1200mAℎ锂电池供电，额定工作电压为6V.下列说法正确的是( )A. 该灯通过感应人体发出的红外线，驱动LED灯发光，无法通过真空范围驱动B. 灯紧贴在竖直墙壁上利用了大气压强C. 当灯贴于竖直墙壁静止时，受到墙壁的摩擦力为0ND. 该电池可供灯泡持续工作3.6ℎ5.如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是( )A. 灯泡L2断路B. 灯泡L2的电阻较大，其实际功率较小C. 灯泡L2短路D. 灯泡L2的电阻较小，其实际功率较小6.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )A. B.C. D.7.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图(甲)所示．把它们串联在电路中，如图(乙)所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是( )A. 4.5V 1.0WB. 4.5V 1.8WC. 2.0V0.8WD. 2.5V 1.0W8.如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。
