人教版九年级物理全册《电功率》单元测试题

第十八章电功率一、选择题(每题3分,共30分)1.下列关于电能的说法正确的是()A.可以通过电流表把电能直接测量出来B.电能的单位是“度”,学名叫做千瓦C.消耗电能越多的用电器,电功率就越大D.消耗电能相同的用电器,产生的热量不一定相同2.若1度电可使某用电器正常工作约5h,如图1所示,那么这个用电器可能是()图13.如图2所示是额定电压为6V的小灯泡的电流随它两端电压变化的关系图象,则关于该小灯泡的说法中正确的是()图2A.小灯泡的电阻是一个定值B.小灯泡的额定电流是0.3AC.小灯泡的额定功率是1.5WD.电压为4V时小灯泡的电阻是0.2Ω4.如图3所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

甲灯不发光的原因最有可能是()图3A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,下列判断正确的是()图4A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.把标有“12V12W”的灯泡L1和“12V6W”的灯泡L2串联起来接在电源上,其中一只灯泡能正常发光(不考虑灯丝电阻随温度的变化)。

下列分析正确的是()A.电路中的电流为1AB.电源电源为24VC.灯泡L2能正常发光,但比灯泡L1暗D.L1、L2两灯泡消耗的功率之比为1∶27.如图5所示是电阻甲和乙的I-U图象,下列说法中正确的是()图5A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路中电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W8.如图6所示为某加热器的电路图,电源电压保持不变,R1、R2均为发热电阻,R1∶R2=1∶2,通过开关S1和S2的通断组合,可得到不同加热挡位。

九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。

在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。

他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。

只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

人教版九年级物理全一册《第18章电功率》单元检测卷■带答案一、选择题。

（13题）1、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V,额定功率在7-12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）AA.灯泡的额定功率为7.5WB.在IV时灯泡的功率为7.5WC.在5V时灯泡的功率为7.5WD.在5V时灯泡的功率为1.5W2、在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（）A BA.电流通过A、B所做的功是W a<W bB.电流通过A、B所做的功是W a〉W bC.电流通过A、B所做的功是W a=W bD.无法比较电流通过A、B时做功的大小3、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。

先在AB间接入10欧的定值电阻Ri,移动滑片P,读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换Ri后，接下来的操作和操作后的电路详解正确的是（）A,注视电压表，并向左调节滑片B,注视电流表，并向右调节滑片C.操作后，电路消耗的电功率减小D.操作后，电路消耗的电功率保持不变4、甲、乙两个电热器的电阻之比为5：4,通过的电流之比为2：1,通电时间之比为1：2,则电流通过甲、乙两个电热器产生的热量之比为（）A.5：2B.5：4C.2：5D.10：15、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A.电路中的用电器用电时间太长B.电路中的用电器的总功率过大C.电路中的用电器过多D.电路中的用电器的总电阻过大研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。

下列关于该实验的说法，不合理的是（）A.该电路所示实验研究电功率与电压的关系B.该实验能得出电流相同时,电功率与电压成正比C.小灯泡电功率的大小通过灯泡的亮度来比较D.该实验选择的两个小灯泡灯丝的电阻不同7、白炽灯泡的灯丝常制成螺旋状，这样做的目的是（）A.尽量减小灯丝的电阻B. 便于灯丝散热，防止灯丝熔断C.减少灯丝散热，提高灯丝的温度D. 减少灯丝在高温时的升华8、 在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A.电流表、滑动变阻器、一个小灯泡B. 电压表、滑动变阻器、几个小灯泡C.电流表、电压表、滑动变阻器、几个小灯泡D.电流表、电压表、几个定值电阻、几个小灯泡9、在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是（）A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C.电压表坏了D.电压表与滑动变阻器并联10、在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（）A.变阻器总电阻太大B.电压表量程选大了C.电源电压太低D.灯泡灯丝断了11、将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多12、用如图的装置探究“影响电流热效应的因素”，电阻丝Ri和R2分别密封在两只完全相同A.该装置用来探究电流热效应与电流大小的关系B.闭合开关后，装Ri电阻丝的烧瓶中温度计示数上升较快C.实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D.将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大13、下列关于电功的说法中正确的是（）A.电流通过用电器时，只有把电能转化为机械能才做功B.电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C.加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D.电流做功的过程，实际上是把其他形式的能转化为电能的过程二、填空题。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

人教版九年级物理全一册《第十八章电功率》单元测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每小题2分共12分）1.下列家用电器中利用电热工作的是（）A.电风扇B.洗衣机C.电饭锅D.吸油烟机2.图示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为（）A．电流通过导线时没有产生热效应B．通过电炉丝的电流比通过导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝消耗的电功率比导线消耗的电功率大得多3.灯泡L、L₂分别标有“220V100 W"和“220 V 40W”的字样,将它们接入220V的电路中,则（）A.L1 、L₂并联时,L1比L2亮B.L1、L2并联时,亮度相同C.L1、L2串联时,L1比L2亮D.L1、L2串联时,亮度相同4.如图所示，闭合开关S，在变阻器滑片向右滑动过程中，下列说法正确的是（）V示数变大，灯泡L变暗A．电压表1V示数变大，灯泡L变亮B．电压表2C．电流表A示数变大，灯泡L变亮V与电流表A示数比值变大，灯泡L变暗D．电压表15.有两个电路元件A和B,流过元件的电流与其两端电压的关系如图甲所示,把它们串联在电路中,如图乙所示。

闭合开关S,这时电路中的电流为0.2A,则电源电压和元件B的电功率分别是( )A.3 V,0.4 WB.3 V,0.8WC.2 V,0.4 WD.2 V,0.8W6.如图所示电路，电源电压不变，滑动变阻器的滑片移至最大阻值处，闭合开关，电流表示数为0.1A，小灯泡的功率为0.3W。

移动滑片，使滑动变阻器最大阻值的13接入电路，电流表示数为0.2A，小灯泡恰好正常发光，且小灯泡消耗的功率为1W，下列计算结果错误的是（）A．电源电压为9VB．小灯泡正常发光时电阻为25ΩC．滑动变阻器的最大阻值为60ΩD．小灯泡正常发光时，滑动变阻器消耗的功率为4W二、填空题（每空1分，共18分）7.小明一家外出旅游，出门前，家里电能表的示数如图所示。

人教版九年级物理全一册《第十八章电功率》单元测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的用电器中，利用电流的热效应工作的是（）A．手机B．电水壶C．平板电视D．笔记本电脑2．如图是小红家安装的电能表示意图，下列说法中正确的是（）A．电能表是用来测电功率的仪表B．此时电能表的读数为28187kW·hC．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A 3．灯泡L1和L2串联接在某电源上，闭合开关后发现L1比L2亮；再将这两个灯泡并联接在原来的电源上，关于并联时的相关判断，下列判断正确的是（）A．L1的电压比L2的电压大B．L1的电流比L2的电流大C．L1的实际功率比L2的实际功率大D．并联的总功率比串联的总功率大4．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．如图是灯泡L的I−U图像。

结合图像分析，下列选项正确的是（）A．通过灯泡L的电流与其两端的电压成正比B．当通过灯泡L的电流为0.3A时，其实际功率为0.72WC．两个完全相同的灯泡L串联在2.4V电源两端，电路总功率为0.24WD．灯泡L和18Ω的电阻并联在3.6V的电源两端，电路的总电阻为60Ω7．如图甲是一款电加热眼罩，对缓解眼疲劳有一定的效果。

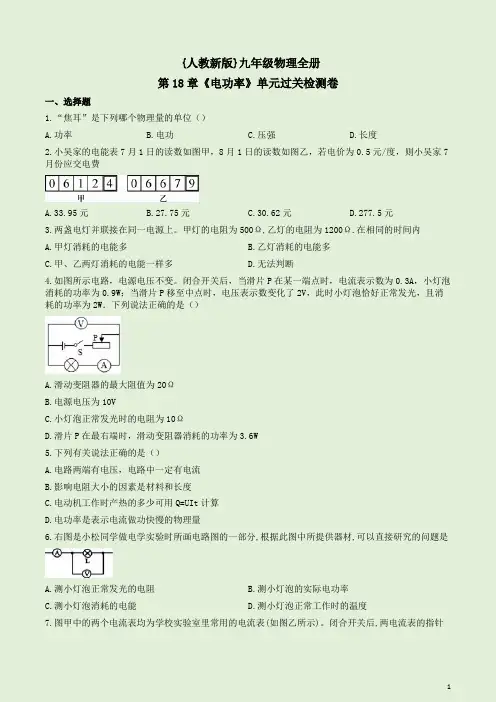

{人教新版}九年级物理全册第18章《电功率》单元过关检测卷一、选择题1.“焦耳”是下列哪个物理量的单位（）A.功率B.电功C.压强D.长度2.小吴家的电能表7月1日的读数如图甲，8月1日的读数如图乙，若电价为0.5元/度，则小吴家7月份应交电费A.33.95元B.27.75元C.30.62元D.277.5元3.两盏电灯并联接在同一电源上。

甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内A.甲灯消耗的电能多B.乙灯消耗的电能多C.甲、乙两灯消耗的电能一样多D.无法判断4.如图所示电路，电源电压不变。

闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是（）A.滑动变阻器的最大阻值为20ΩB.电源电压为10VC.小灯泡正常发光时的电阻为10ΩD.滑片P在最右端时，滑动变阻器消耗的功率为3.6W5.下列有关说法正确的是（）A.电路两端有电压，电路中一定有电流B.影响电阻大小的因素是材料和长度C.电动机工作时产热的多少可用Q=UIt计算D.电功率是表示电流做功快慢的物理量6.右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡正常工作时的温度7.图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。

闭合开关后,两电流表的指针C.R1的电阻是10ΩD.当滑片P移动中点时，10s内电流通过R1产生的热量是18J二、填空题11.如图所示,电能表示数为______kW·h。

观察此表,你能得到哪些信息?请写出一条:_____。

12.只将一个“220V800W”的电暖气接入示数为如图所示的电能表所在的电路中，正常工作5h，消耗电能___________kW•h，此时电能表示数变为_____。

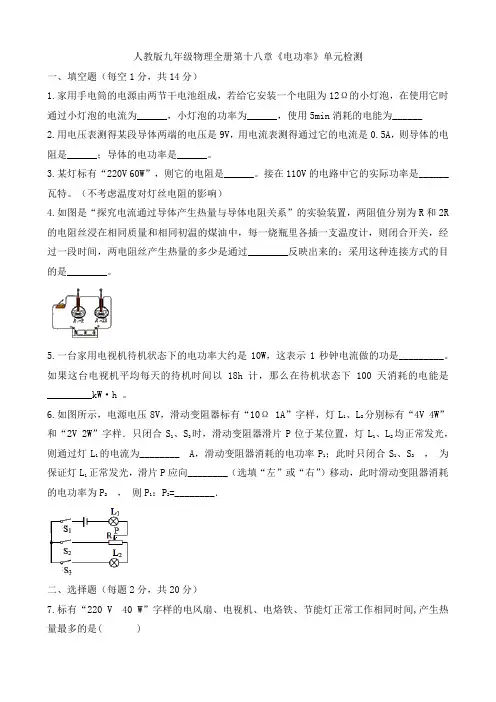

人教版九年级物理全册第十八章《电功率》单元检测一、填空题（每空1分，共14分）1.家用手电筒的电源由两节干电池组成，若给它安装一个电阻为12Ω的小灯泡，在使用它时通过小灯泡的电流为______，小灯泡的功率为______，使用5min消耗的电能为______2.用电压表测得某段导体两端的电压是9V，用电流表测得通过它的电流是0.5A，则导体的电阻是______；导体的电功率是______。

3.某灯标有“220V 60W”，则它的电阻是______。

接在110V的电路中它的实际功率是______瓦特。

（不考虑温度对灯丝电阻的影响）4.如图是“探究电流通过导体产生热量与导体电阻关系”的实验装置，两阻值分别为R和2R 的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过________反映出来的；采用这种连接方式的目的是________。

5.一台家用电视机待机状态下的电功率大约是10W，这表示1秒钟电流做的功是_________。

如果这台电视机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能是_________kW·h 。

6.如图所示，电源电压8V，滑动变阻器标有“10Ω 1A”字样，灯L1、L2分别标有“4V 4W”和“2V 2W”字样．只闭合S1、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为________ A，滑动变阻器消耗的电功率P1；此时只闭合S1、S2，为保证灯L1正常发光，滑片P应向________（选填“左”或“右”）移动，此时滑动变阻器消耗的电功率为P2，则P1：P2=________．二、选择题（每题2分，共20分）7.标有“220 V 40 W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间,产生热量最多的是( )A.电风扇B.电视机C.电烙铁D.节能灯8.甲、乙两用电器电功率之比为1∶2,通电时间之比为3∶4,则消耗电能之比为( ) A.1∶2 B.3∶8 C.3∶4 D.2∶39.家用电能表(电度表)的盘面上标有“3000转/千瓦时”字样,接入一个“220V300W ”的用电器正常工作时,1分钟内电能表的转盘转( )A. 0转B.5转C.15转D.30转10.在使用电能的地方，有时会出现烧断保险丝的情况。

第十八章电功率单元测试一．选择题1．下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．台式计算机C．冰箱D．家用空调2．下列有关电能的说法错误的是（）A．电风扇使电能转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能3．用电热水壶烧水，若不考虑能量损失。

当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（）A．10min B．25min C．30min D．40min4．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W5．如图所示的电路中，电源电压保持不变，定值电阻R0＝4Ω，R为滑动变阻器。

滑片P位于滑动变阻器的中点时，R0的电功率为16W，当滑片从中点向b端移动距离L后，R0的电功率为9W；滑片从中点向a端移动距离L后，R0的电功率为（）A．36W B．25W C．23W D．18W6．将两只电压表按图所示电路连接。

“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．电压表的示数B．变阻器滑片的位置C．灯泡的发光情况D．电流表的示数8．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低9．甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）A．4：1B．1：4C．2：1D．1：210．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡熔化得快B．R2上的蜡熔化得快C．R1、R2上的蜡熔化得一样快D．无法比较二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。

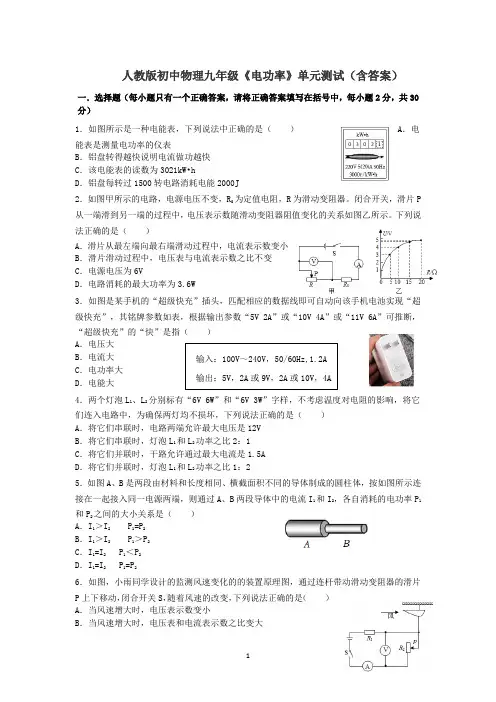

人教版初中物理九年级《电功率》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共30分）1．如图所示是一种电能表，下列说法中正确的是（ ） A ．电能表是测量电功率的仪表B ．铝盘转得越快说明电流做功越快C ．该电能表的读数为3021kW •hD ．铝盘每转过1500转电路消耗电能2000J2．如图甲所示的电路，电源电压不变，R 0为定值电阻，R 为滑动变阻器。

闭合开关，滑片P 从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。

下列说法正确的是（ ）A ．滑片从最左端向最右端滑动过程中，电流表示数变小B ．滑片滑动过程中，电压表与电流表示数之比不变C ．电源电压为6VD ．电路消耗的最大功率为3.6W3．如图是某手机的“超级快充”插头，匹配相应的数据线即可自动向该手机电池实现“超级快充”，其铭牌参数如表，根据输出参数“5V 2A ”或“10V 4A ”或“11V 6A ”可推断，“超级快充”的“快”是指（ ） A ．电压大 B ．电流大 C ．电功率大D ．电能大4．两个灯泡L 1、L 2分别标有“6V 6W ”和“6V 3W ”字样，不考虑温度对电阻的影响，将它们连入电路中，为确保两灯均不损坏，下列说法正确的是（ ） A ．将它们串联时，电路两端允许最大电压是12V B ．将它们串联时，灯泡L 1和L 2功率之比2：1 C ．将它们并联时，干路允许通过最大电流是1.5A D ．将它们并联时，灯泡L 1和L 2功率之比1：25．如图A 、B 是两段由材料和长度相同、横截面积不同的导体制成的圆柱体，按如图所示连接在一起接入同一电源两端，则通过A 、B 两段导体中的电流I 1和I 2，各自消耗的电功率P 1和P 2之间的大小关系是（ ） A ．I 1＞I 2 P 1=P 2 B ．I 1＞I 2 P 1＞P 2 C ．I 1=I 2 P 1＜P 2D ．I 1=I 2 P 1=P 26．如图，小雨同学设计的监测风速变化的的装置原理图，通过连杆带动滑动变阻器的滑片P 上下移动，闭合开关S ，随着风速的改变，下列说法正确的是（ ） A ．当风速增大时，电压表示数变小B ．当风速增大时，电压表和电流表示数之比变大输入：100V ～240V ，50/60Hz,1.2A 输出：5V ，2A 或9V ，2A 或10V ，4AC．当风速减小时，电流表示数变大D．当风速减小时，电路消耗的总功率变大7．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时、电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W8．如图所示，电源电压保持不变，定值电阻R0=6Ω。

人教版九年级物理第十八章电功率单元测试题（含答案）一、填空题（每空1分，共14分）1．今天的人类，已经离不开电能了。

电灯泡把电能转变为光能，给我们照明；电动机把电能转变为，使得电力机车飞驰。

2．学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 W。

3.一根阻值为50Ω的电阻丝，通电100s，通过的电流为1A，则电流通过电阻丝产生的热量为 J。

4．如图1为某灯泡的铭牌，在额定电压下使用，通过它的电流为A，它正常工作30min，消耗的电能为5.将一个标有“3V、3W”字样的灯泡接到9V的电源上，若要让它正常工作，应串联一个Ω的电阻。

6．把30Ω的电阻Ｒ1跟60Ω的电阻Ｒ2并联起来，接在电压是6V的电源上．并联的总电阻是_________Ω，Ｒ1和Ｒ2它们消耗的功率之比为 ,Ｒ1中的电流跟电路中的总电流之比是_________．7.小亮家的电能表上个月底的示数为901.2kW·h，本月底，他家电能表的示数如图2所示，那么，小亮家这个月用的电是度8．图3所示的电路中，电压U= 12V，且保持不变，灯L标有“12V 2W”的字样，当开关S断开时，灯L的实际功率为 W；当开关S闭合时，灯L的实际功率将（填“变大”、“变小”或“不变”）9.在图4所示电路中，电源电压6V保持不变。

只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。

则R1的阻值为Ω。

10．在图5所示的电路中，电压U保持不变，R = 6Ω，小灯泡标有“6V 6W”的字样，当开关S闭合时，小灯泡L正常发光，则当开关S 断开时，小灯泡的功率为 W。

二、选择题（每小题2分，共16分）11. 下列用电器中，利用电流热效应工作的是 ( )A．电热毯 B．电视机 C．电风扇D．电脑12.一只标有“220V 60W”的白炽灯，当通过灯丝的电流为0.2A时、此灯的实际功率( )A．等于60W B．等于220W C．小于60W D．大于60W13.两定值电阻甲、乙中的电流与电压关系如图6所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是 ( )A．甲消耗的电功率为3.6 WB．甲中的电流小于乙中的电流图6 C．乙消耗的电功率为3.6WD．甲的电阻值大于乙的电阻值14.两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象的原因可能是( )A．不亮的灯泡中通过的电流太小了B．不亮的灯泡额定功率一定大C．不亮的灯泡电阻太小了D．不亮的灯泡的灯丝断了15.暑假正值用电高峰，为节约用电，下列做法不合理．．．的是 ( )A.离开房间时随手关灯B. 使用空调时不关闭门窗C.使用电子高效节能灯D. 使用冰箱时尽量少开冰箱门16.淘淘的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯5盏，在安装电能表时，选用以下哪一种电能表最合适 ( )A．220V 5A B．220V 15A C．220V 20A D．220V30A17．标有“6V 6W ”和“6V 3W ”的灯L 1和L 2串联接在某电源上，设灯丝电阻不变，则（ ）A ．灯L 1、L 2通过的电流之比为2：1B ．灯L 1、L 2的实际功率之比为2：1C ．电源电压为12V 时，L 1、L 2均正常发光D ．电源电压为9V 时，L 2正常发光18.如图7所示电路中，电源电压保持不变，闭合开关S 1、S 2， 两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是 ( )A ．L 1亮度增大，电流表示数变大B ．L 1亮度增大，电流表示数不变C ． L 1亮度不变，电流表示数不变D ．L 1亮度不变，电流表示数变小三、实验与设计题（3+3+16+8=30分）19.日常生活中发生的火灾事故，许多是短路导致的。

初中物理九年级《电功率》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共30分）1．下列数据与家庭常用照明节能灯的电功率最接近的是（）A．0.1W B．10W C．100W D．1000W 2．如图所示电路，开关S闭合，灯泡L1和L2均发光。

若它们的阻值不同，忽略温度对电阻的影响，下列说法不正确的是（）A．通过A、B两点的电流不相等B．L1和L2两端的电压相等C．L1和L2的实际功率不相等D．若L1断路，则L2不会发光3．如图所示，电源电压保持不变，灯L1、L2规格相同，灯丝电阻保持不变。

开关S由断开到闭合时，电路中（）A．灯L2变暗，电压表示数变小B．灯L1变暗，电流表示数变小C．灯L2变亮，电压表示数变大D．灯L1变亮，电流表示数变大4．为减少汽车排气对环境的污染，保障人体健康，我国于2021年对燃油车实施了“国六”标准。

如图甲是物理科技小组设计的汽车有害尾气排放检测电路，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源两端电压保持不变。

当有害尾气浓度β增大时，则下列判断中正确的是（）A．电压表示数变小，电流表示数变小B．电压表示数变大，电路总功率变大C．电压表示数与电流表示数的比值不变D．电压表示数变化量与电流表示数的变化量的比值不变5．如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。

R0是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。

当环境湿度增大时，则（）A．电流表示数增大B．电压表示数减小C．电压表与电流表示数之比增大D．电路的总功率变大6．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系如图乙所示，则下列判断正确的是（）A．电阻R1的阻值为30ΩB．图线A是电阻R1的I-U图象关系C．滑动变阻器R2的最大电阻为60ΩD．电阻R1的功率变化范围0.8W～16.2W7．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小8．如图甲所示是某种型号压力传感器的主要元件-压敏电阻，它的阻值会随所受压力的变大而变小。

第十八章电功率一、选择题(每题3分,共30分)1.关于家里的用电器,下列数据最符合实际的是()A.白炽灯正常工作时的电流约为0.1 AB.遥控器的干电池电压约为220 VC.空调制冷时的电功率约为10 WD.电扇正常工作1 h消耗的电能约为1 kW·h2.关于电功、电功率,下列说法中正确的是()A.电流通过导体做功越少,电功率越小B.电功是表示电流做功快慢的物理量C.电功率大的用电器一定比电功率小的用电器做的功多D.在相同时间内,电流通过导体做功越多,电功率越大3.如图1所示分别是某家庭5月初和6月初电能表的示数,则下列说法中正确的是 ()图1A.电能表是测电功率的仪表B.该家庭5月份总共消耗电能2000 kW·hC.电能表的计量单位是kW·h,1 kW·h相当于3.6×105 JD.该电能表的转盘每转过600转,电路消耗的电能为0.5 kW·h4.如图2所示是一盏白炽灯的铭牌,由此铭牌可知 ()图2A.若此灯正常工作10 h,消耗的电能为10 kW·hB.此灯正常发光时,通过它的电流为2.2 AC.当把此灯接在110 V的电路中,则此灯的实际功率为50 WD.当灯正常发光时,灯丝的电阻为484 Ω5.图3甲是小灯泡L和电阻R的电流随电压变化的图象,将它们按图乙所示方式接入电路中,已知该电路中电源电压是2 V,则下列结论错误的是()图3A.只闭合开关S,电路消耗的电功率是1 WB.闭合S、S1后,电流表的示数为0.7 AC.闭合S、S1后,电路消耗的总功率为1.4 WD.闭合S、S1后,20 s内电路消耗的电能为20 J6.为检查驾驶员是否饮酒而设计的电路如图4甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

当所检测酒精气体浓度增大时()图4A.电流表示数减小B.电压表示数减小C.电路总电阻增大D.电路总功率增大7.如图5所示的电路中,电源电压保持不变。
