九年级电功率单元测试与练习(word解析版)

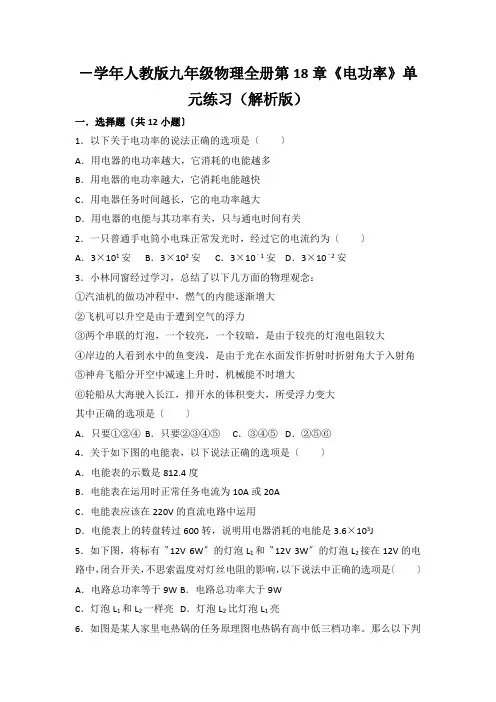

－学年人教版九年级物理全册第18章《电功率》单元练习（解析版）一．选择题〔共12小题〕1．以下关于电功率的说法正确的选项是〔〕A．用电器的电功率越大，它消耗的电能越多B．用电器的电功率越大，它消耗电能越快C．用电器任务时间越长，它的电功率越大D．用电器的电能与其功率有关，只与通电时间有关2．一只普通手电筒小电珠正常发光时，经过它的电流约为〔〕A．3×101安B．3×102安C．3×10﹣1安D．3×10﹣2安3．小林同窗经过学习，总结了以下几方面的物理观念：①汽油机的做功冲程中，燃气的内能逐渐增大②飞机可以升空是由于遭到空气的浮力③两个串联的灯泡，一个较亮，一个较暗，是由于较亮的灯泡电阻较大④岸边的人看到水中的鱼变浅，是由于光在水面发作折射时折射角大于入射角⑤神舟飞船分开空中减速上升时，机械能不时增大⑥轮船从大海驶入长江，排开水的体积变大，所受浮力变大其中正确的选项是〔〕A．只要①②④B．只要②③④⑤C．③④⑤D．②⑤⑥4．关于如下图的电能表，以下说法正确的选项是〔〕A．电能表的示数是812.4度B．电能表在运用时正常任务电流为10A或20AC．电能表应该在220V的直流电路中运用D．电能表上的转盘转过600转，说明用电器消耗的电能是3.6×103J5．如下图，将标有〝12V 6W〞的灯泡L1和〝12V 3W〞的灯泡L2接在12V的电路中，闭合开关，不思索温度对灯丝电阻的影响，以下说法中正确的选项是〔〕A．电路总功率等于9W B．电路总功率大于9WC．灯泡L1和L2一样亮D．灯泡L2比灯泡L1亮6．如图是某人家里电热锅的任务原理图电热锅有高中低三档功率。

那么以下判别正确的选项是〔〕A．将一壶水烧开，将开关S1接b，将S2断开，所需时间最短B．将与A相反的一壶水烧开，将开关S1接a，将S2闭合，所需时间最长C．假定三档中只要一档因某只开关发作缺点而不能任务，那么中温档一定都能任务D．假定三档中只要一档因某只开关发作缺点而不能任务，那么高温档和中温档一定能任务7．如下图，电源电压为4.5V且恒定不变，当开关s闭合后，滑动变阻器的滑片P从a端滑向b端的进程中，三只理想电压表的示数变化的相对值区分为△U1、△U2、△U3，以下能够出现的状况是〔〕A．△U1=OV、△U2=2V、△U3=1V B．△U1=OV、△U2=2V、△U3=2VC．△U1=0.5V、△U2=1V、△U3=1.5V D．△U1=0.2V、△U2=1V、△U3=0.8V8．小刚家电能表如下图，他让家中一个用电器独自任务了2分钟，发现电能表的转盘刚好转过5圈。

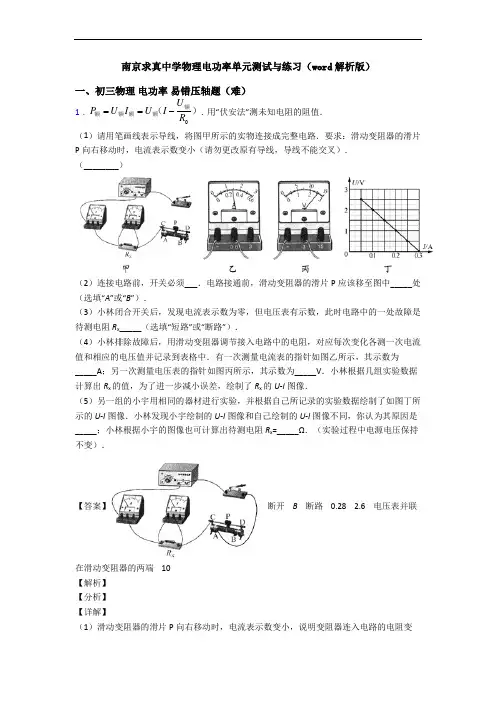

南京求真中学物理电功率单元测试与练习（word 解析版）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．22151511:::5:1525U UP PR R===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

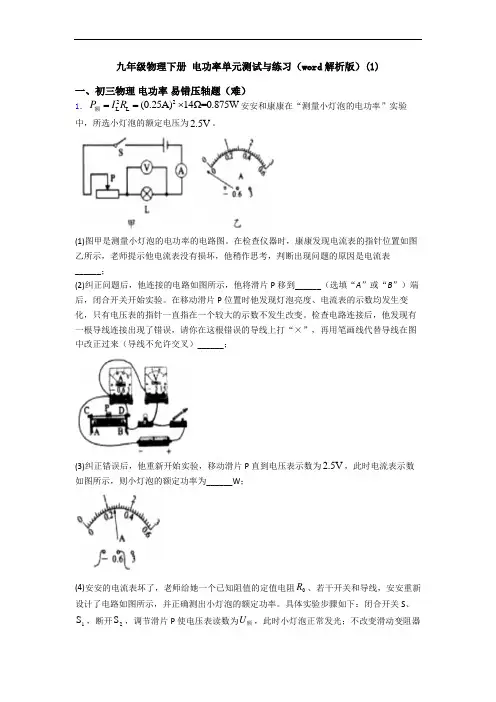

九年级物理下册 电功率单元测试与练习（word 解析版）(1)一、初三物理 电功率 易错压轴题（难）1．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。

(1)图甲是测量小灯泡的电功率的电路图。

在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。

在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。

检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。

具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S 、2S，断开1S，记录电压表此时读数为U。

请用R、U额、U写出小灯泡额定功率的表达式：P=额______。

【答案】没有调零A或0.65()U U UR-额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。

(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。

九年级物理电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

九年级物理电功率单元达标训练题（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P 发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B ．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P ，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A ，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

物理九年级下册电功率单元测试与练习（word 解析版）一、初三物理 电功率 易错压轴题（难）1．22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

选用的小灯泡标有2.5V 字样。

(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）； A ．更换小灯泡 B ．检查开关是否闭合C ．移动滑动变阻器滑片D ．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。

则应将滑片向______（选填A 或B ）端移到某一位置，才能使小灯泡正常工作。

若正常工作时电流表示数为0.5 A ，则小灯泡的额定功率为______W ；(4)完成上述实验后，小青又设计了一种测额定功率的方案。

如图丙所示，R 0是阻值已知的定值电阻。

请完成下列操作∶①连接好电路，闭合开关S 。

将开关S 1拨到触点______（选填A 或B ）。

移动滑片，使电压表的示数为小灯泡的额定电压U 1；②保持滑片的位置不动，再将开关S 1拨到另一触点。

读出电压表的示数U 2；③用U 1、U 2、R 0表示小灯泡的额定功率，则表达式P =______。

【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V ，所以电压表应接“-”，“+”接线柱。

连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。

故选C。

(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。

人教版九年级物理下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V 增加到2.5V ，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A ，分度值为0.02A ，示数为0.3A ，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W ；（3）实验步骤：①闭合开关，先调节滑动变阻器R 0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V 时为止；②接着调节变阻器R 0的滑片到最右端，读出这时电压表的示数为U ；③因串联电路中总电压等于各分电压之和，所以，R 0两端的电压U 0=U ﹣2.5V ，2．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。

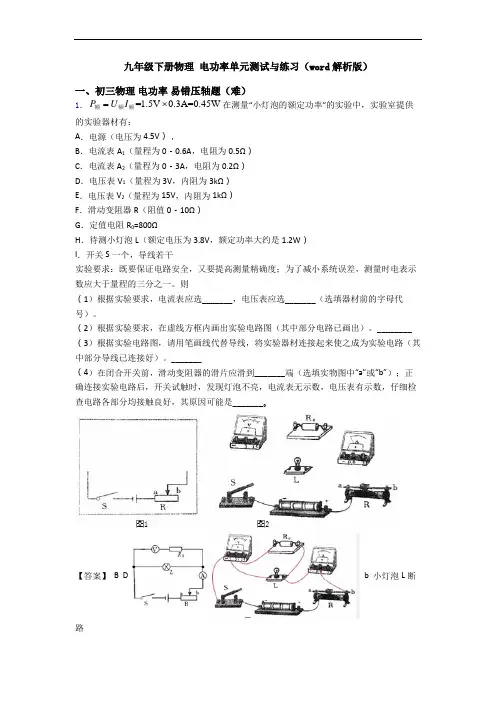

九年级下册物理 电功率单元测试与练习（word 解析版）一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。

则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。

（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。

________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。

_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。

【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。

因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。

九年级物理下册电功率单元测试与练习（word解析版）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

九年级电功率同步单元检测（Word版含答案）一、初三物理电功率易错压轴题（难）1．(3)[4]小敏的观点是错误的，原因是小灯泡在不同电压下的电功率是不同的，所以不能取平均值减小误差。

小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。

请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶①小灯泡的额定功率为____W｡②实验中所使用的滑动变阻器的规格可能为____A．5Ω 2A B．10Ω 2A C．20Ω 1A D．30Ω 1A(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡【答案】①开关未断开②滑动变阻器滑片未移至阻值最大端左端①断路①0.75②D①“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”【解析】【分析】【详解】(1)[1][2]连接电路时为了保护电路，开关应断开，滑动变阻器滑片要滑到阻值最大处，所以图中在器材操作上存在的两个不妥之处∶①开关未断开；②滑动变阻器滑片未移至最左端（阻值最大处）。

(2)[3][4]闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线①发生了断路。

(3)[5][6]根据记录的数据和图像可知∶①当小灯泡两端的电压为额定电压2.5V时，通过小灯泡的电流为0.3A，所以小灯泡的额定功率为P额=U额I额=2.5V×0.3A=0.75W②当小灯泡两端的电压为0.5V时，电流为0.1A，所以此时滑动变阻器两端的电压为U滑=U-U灯=3V-0.5V=2.5V此时滑动变阻器的阻值为R=UI滑=2.5V0.1A=25Ω所以实验中所使用的滑动变阻器的规格可能为D.30Ω 1A。

九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

九年级物理下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S前，为了保护电路，滑片P应放在使滑动变阻器接入电路的阻值最大处。

电功率单元测试题(含答案)（word）一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近 1.2kW?h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近 1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①　另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9×　，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

物理九年级下册电功率单元测试与练习（word解析版）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

九年级下册物理电功率单元测试卷（解析版）一、初三物理电功率易错压轴题（难）1．[7]在实验步骤②中，在将开关拨至“2”时，不小心将滑片向右移动了少许，变阻器连入电路的阻值变大，由串联电路的分压原理知，变阻器分得电压变大，R0和灯泡分得的电压都会变小，由0UP UR=⋅额额知，测出的小灯泡额定功率比真实值偏小。

在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω．(l)在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整_______．(2)闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数．经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）．(3)移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向_________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像;(4)由图像可计算出小灯泡的额定功率是______ W．(5)完成上述测量后，不用电压表，用如图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0．实验步骤如下，请补充完整：①_________________；②闭合开关S、S1，断开开关S2．记下此时电流表的示数为I；③小灯泡的额定功率的表达式为P额=________．【答案】断路 2.2 右 0.75 闭合开关S、S2，断开开关S1．调节滑动变阻器的滑片，使电流表的示数为I额P额=R0（I－I额)I额【解析】【分析】【详解】(1)[1]灯泡正常发光时的电流I＝2.5V8＝UR＝0.3125A所以电流表选用小量程，电流从正接线柱流入，从负接线柱流出，如下图所示：(2)[2]电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路；(3)[3][4]电压表使用0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V。

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。

九年级下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。
