实验三 负反馈放大器

一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。

三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。

根据反馈的判断法可知，它属于电压串联负反馈。

带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。

②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。

可近似认为f R 并接在输出端。

根据上述规律，就可得到所要求的如图3-2所示的基本放大器。

四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

电工电子实验报告学生姓名：***学生学号：2225系别班级：13电气2报告性质：课程名称：电工电子实验实验项目：负反馈放大器实验地点：实验楼206实验日期：11月23号成绩评定：教师签名：实验四 负反馈放大器一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验原理负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。

因此，几乎所有的实用放大器都带有负反馈。

负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图4－1为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。

根据反馈的判断法可知，它属于电压串联负反馈。

主要性能指标如下 1) 闭环电压放大倍数VV V Vf F A 1A A +=其中 A V ＝U O ／U i — 基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。

图4－1 带有电压串联负反馈的两级阻容耦合放大器2) 反馈系数F1f F1V R R R F +=3) 输入电阻R if ＝(1＋A V F V )R iR i — 基本放大器的输入电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放大器的输出电阻A VO — 基本放大器R L ＝∞时的电压放大倍数1) 在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。

2) 在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。

实验三负反馈对放大电路的影响
一、实验目的
1、加深对负反馈对放大器性能的理解。

2、学习电压串联负反馈放大器的对放大电路性能的影响。

二、实验内容
1、电压串联负反馈对放大倍数的影响
数据表如下：(信号源选择10mv/1kHz)
数据分析：
电压负反馈的特点是稳定输出电压，当输入信号大小一定时，由于负载减小或其他因素导致输出电压下降；引入串联负反馈使净输入电压减下。

有反馈时比无反馈是电压放大倍数减小。

2、 电压串联负反馈对放大倍数稳定性的影响
数据表如下：
数据分析：
dA f A f
=
11+AF
·
dA A
由上述数据可知，电压负反馈当输入信号大小一定时，由于负载的减小导致输出电压下降，该电路进行自动调节：R L ↓→u o ↓→u f ↓→u id ↑→u o ↑
反馈的结果牵制了输出电压的下降，从而使输出电压基本稳定。

3、 电压串联负反馈对输入电阻的影响
数据表如下：R I =U I U S −U I
R S
数据分析：
由以上数据可看出，当输出电阻一定时，引入电压串联负反馈。

使净输入电压u id减小，因而输入电流也减小，故引入电压串联负反馈会增大输入电阻。

4、电压串联负反馈对输出电阻的影响
−1)R L
数据表如下：R O=(U OO
U O
数据分析：
引入电压串联负反馈会减小输出电阻。

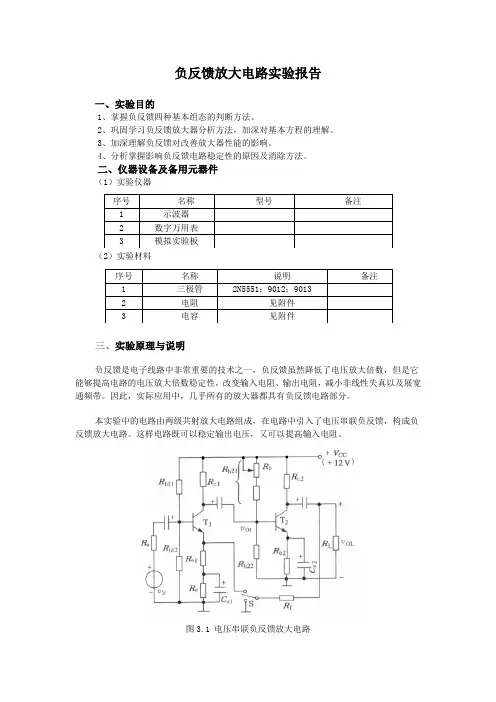

负反馈放大电路实验报告一、实验目的1、掌握负反馈四种基本组态的判断方法。

2、巩固学习负反馈放大器分析方法，加深对基本方程的理解。

3、加深理解负反馈对改善放大器性能的影响。

4、分析掌握影响负反馈电路稳定性的原因及消除方法。

二、仪器设备及备用元器件（1）实验仪器序号名称型号备注1 示波器2 数字万用表3 模拟实验板（2）实验材料序号名称说明备注1 三极管2N5551；9012；90132 电阻见附件3 电容见附件三、实验原理与说明负反馈是电子线路中非常重要的技术之一，负反馈虽然降低了电压放大倍数，但是它能够提高电路的电压放大倍数稳定性，改变输入电阻、输出电阻，减小非线性失真以及展宽通频带。

因此，实际应用中，几乎所有的放大器都具有负反馈电路部分。

本实验中的电路由两级共射放大电路组成，在电路中引入了电压串联负反馈，构成负反馈放大电路。

这样电路既可以稳定输出电压，又可以提高输入电阻。

图3.1 电压串联负反馈放大电路加负反馈后，闭环电压放大倍数：AF A A uuf +=1（3.1）深度负反馈时：FA uf 1=（3.2）电压放大倍数的相对变化量：uu ufuf A dAAF A dA ⋅+=11（3.3）通频带：BW AF BW f )1(+≈（3.4）当引入电压串联负反馈时，闭环输入电阻：i f i R AF R )1(+=（3.5）闭环输出电阻：AFR R oof +=1（3.6）改变反馈深度（调整f R 的大小），可使放大器性能指标得到不同程度的改变。

四、实验要求和任务1、实验前的准备 ⑴ 设备材料的保障（1）检查实验仪器（2）根据自行设计的电路图选择实验器件 （3）检测器件和导线（4）根据自行设计的电路图插接电路⑵ 电路设计如图3.1（完整的计算过程及数据记录）① 确定放大器工作电源（如DC12V ，功率5W 等） ② 确定放大器直流参数（如I CQ1=0.6mA;I CQ2=1mA 等） 例如：在I CQ1=0.6mA 前提下，③ 确定放大器主要参数（如负载为3k Ω；开环电压放大倍数：大于400等）。
