中隔壁法(CD 法)开挖施工工艺

隧道Ⅴ级围岩中隔壁（CD）法施工技术浅析1 工程概况由我公司担负施工的海峡西岸经济区高速公路网漳州至永安联络线-龙岩漳平段A7合同段内六条中、短隧道隧址均为戴云山山地区，隧道总长度为6818m，其中洞身Ⅴ级围岩4402m，占隧道总长度的64.56%。

Ⅴ级围岩均采用中隔壁（CD）法开挖。

CD法施工难度大、工序复杂、控制要点多，可为隧道施工提供技术参考。

2 中隔壁法适用范围及工艺原理在高等级公路建设中，隧道、特别是长大隧道一般成为整个项目的控制工程，控制着整个工程的工期，隧道施工又有作业范围小、施工干扰大等特点，因此开挖又成为控制工期的关键。

在钻爆法施工中，根据围岩条件，有多种施工方法：如全断面法、台阶法、导坑法等。

在扁平大跨度，岩层产状平缓，地质条件差，地下水丰富的隧道施工中，中隔壁法能有效的保证施工安全，防止坍方，有效保证施工进度。

中隔壁法开挖不失为一种理想的开挖方法。

中隔壁法适用范围：适应于隧道跨度大，扁平率低、围岩较差，一般Ⅳ～Ⅴ级围岩，地表下沉需控制的隧道。

CD法施工遵循“弱爆破，短进尺，强支护，早封闭，勤侧量”的原则进行。

工艺原理：以岩体力学理论为基础，应用新奥法指导施工，充分发挥围岩自承能力，运用光面爆破技术，及时进行喷锚初期支护，防止围岩松动，应用监控量测及时反馈信息，充分发挥围岩和初期支护的作用。

开挖特点：分部开挖缩小一次开挖面，上部开挖采用了受力最好的圆形开挖面；由于上半部初期支护承载力强，扩挖下部导坑时，不用以马口跳槽开挖，待上部超前一定距离后，上、下两部同时开挖、出碴、作初期支护，节约了时间；缺点是工序多，循环时间长，爆破对周边围岩产生多次扰动，且中壁临时支护材料浪费大。

3 技术参数3.1 超前支护：拱部Ф25×5mm超前小导管，3m设一环，一环33根，间距50cm，搭接180cm。

3.2 系统支护：拱墙设I18工字钢，间距0.7m；拱墙喷C25混凝土，厚度24cm；仰拱采用24cm厚C25仰拱模筑混凝土；拱墙设单层Ф6钢筋网间距20×20cm；拱部采用Ф25中空注浆锚杆，长度3.5m，间距100×100cm。

CD中隔壁法暗挖施工方案第一章编制依据51.1 编制依据 51.2 编制原则 6第二章工程概况62.1 工程概况 62.1.1 项目概况72.1.2 参建单位72.2 要紧设计改造内容72.3 要紧参数 72.3.1 调蓄池的工艺位置72.3.2 调蓄池要紧工艺参数82.3.3 调蓄池排水泵82.3.4 调蓄池结构及措施方案列表82.3.5 暗挖调蓄池位置图102.3.6 竖井设计参数122.4 工程地质、水文情形142.5 工程环境 152.5.1 地下管线152.5.2 地面交通情形152.6 工程特点及重点 16第三章施工部署163.1 施工组织 163.2 人力配置 173.3 工程机械配置183.4 材料打算 193.5 施工临水、临电 193.5.1 安全用电规定193.5.2 现场用电临时设置203.5.3 现场临时用电布置203.6 进度打算 21第四章要紧施工方法254.1 施工测量 254.2 竖井施工 294.2.1 竖井结构形式294.2.2 竖井工艺流程314.2.3 竖井平台及提升设备324.2.4 锁口圈梁施工344.2.5 土方开挖344.2.6 钢筋加工及安装354.2.7 喷射砼施工及质量标准36 4.2.8 竖井封底施工374.2.9 支撑374.3 暗挖施工 384.3.1 工艺流程图384.3.2 暗挖结构描述394.3.3 马头门开洞404.3.4 超前小导管注浆支护施工46 4.3.5 初期衬砌施工474.3.6 变形缝施工554.3.7 背后注浆施工564.3.8 暗挖供水、供电、供风施工59 4.3.9 隔离层施工614.3.10 深孔全断面注浆施工工艺62 4.3.11 大管棚施工工艺644.3.12 隧道未端封堵施工694.4 二衬结构施工694.4.1 暗挖二衬694.4.2 竖井二衬714.4.3 混凝土施工724.5 地面注浆 734.5.1 注浆范畴734.5.2 注浆材料744.5.3 要紧注浆参数744.5.4 注浆工艺754.5.5 注浆成效检测76第五章施工监测765.1 监控原则 765.2 监测预备 775.3 监测内容及监测频率775.4 监测点布置785.5 监控标准及预警值835.6 观测要求及报告制度845.7 变形超过承诺值时采取的措施 85第六章雨季施工措施856.1 雨季施工措施856.2 材料及机具预备 866.3 雨季施工时的要紧措施 86第七章质量保证措施887.1 总则887.2 目标及体系897.2.1 质量目标897.2.2 质量保证体系897.3 质量治理制度917.3.1 材料进场操纵937.3.2 质量检验组织937.4 质量奖罚制度93第八章安全保证及环境爱护措施948.1 安全保证目标948.2 建立安全保证体系948.3 施工安全保证措施948.3.1 竖井安全保证措施948.3.2 竖井使用安全治理措施958.3.3 提升设备使用安全措施958.3.4 土层开挖施工安全技术措施958.3.5 隧道开挖地下管线爱护及周边建筑物爱护96 8.3.6 竖井上下步梯安全要求968.3.7 装卸碴与运输安全措施968.4 环境爱护措施978.4.1 自然环境爱护措施978.4.2 环境卫生爱护措施978.4.3 施工噪音操纵措施988.4.4 空气及污水污染操纵措施98第九章安全保证及环境爱护措施989.1 应急范畴 989.2 应急组织机构999.3 指挥机构设置及职责999.3.1 指挥机构。

目录一.工程概况 (1)二.施工方案 (1)1．施工参数 (1)2．施工方法 (2)3．施工注意事项 (7)三.人员机械组织 (7)1.机械设备 (7)2.劳动力组织 (8)四.质量控制 (8)1.质量控制标准 (8)2.质量检测 (8)3.质量保证措施 (9)五.安全、环保措施 (11)1.安全保证措施 (11)2.环保措施 (11)CD法开挖施工方案一.工程概况马家坡隧道出口位于渭源县七圣乡境内，隧道起讫里程DK116+137～DK119+052，全长2915米，为双线隧道，洞内线路为-0.3%、-1.28%、-1.3%、-1.28%的单面下坡，隧道除洞身DK115+303.216～DK117+329.375两段位于直线上外，其余均位于R=4500米的曲线上。

由于马家坡隧道出口处于浅埋段，在目前施工中围岩级别较差导致在施工过程中围岩变形较大，拱顶下沉最大值达到1.6m，因此经建设单位、设计单位、监理单位、施工单位现场勘查后将从目前掌子面DK118+649至DK118+629由原设计开挖工法大拱脚加临时仰拱法变更为CD法。

二.施工方案CD法又称中隔壁法，用于浅埋及比较软弱地层中，而且是大断面隧道的开挖。

CD法是在用钢支撑和喷射混凝土的隔壁分割开进行开挖的方法，是在地质条件要求分部开挖及时封闭的条件下采用。

CD法适用于双线Ⅳ级、Ⅴ级、Ⅵ级围岩隧道，地质条件困难，围岩软弱，覆盖层薄，含水量大，基底承载力低等条件。

采用CD法开挖，减小软弱围岩隧道及大跨度隧道分部开挖跨度和开挖高度，通过增加中壁墙等临时支护构件，形成分部开挖初期支护快速封闭环，使分部开挖环环相扣，最后完成全部断面开挖与初期支护1．施工参数①超前支护：拱部采用双排小导管超前预支护，并注水泥浆。

②开挖进尺：各分部开挖进尺为1榀钢架间距即0.5m。

③台阶高度：上台阶、中台阶开挖高度4.0m~5.5m。

④开挖工作面间距：各级台阶开挖间距控制在3~5m。

中隔壁法进洞方案一、工程概况小远亭隧道位于福建省闽侯县永丰村，起讫里程为FDK539+490〜FDK539+837，全长347m, V级围岩，最大埋深为30.5m,出口为最小埋深约3m,地表最大坡度为1: 3.6,本隧道为浅埋隧道。

主要施工方法拟采用明挖34m(洞口斜切式洞门段)、中隔壁法163m (FDK539+507 〜+630、FDK539+780〜+820)及三台阶七步开挖法150m (FDK539+630〜+780)。

地形地貌：剥蚀底丘,自然坡度15~25。

,地势起伏不平,植被较发育,部分辟为竹林、果园,局部为取土场。

表层为第四系更新统粉质黏土,黄褐色,硬塑,含中粗砂,厚2-4 米；全风化花岗岩,黄褐色,灰白色,风化成土状,砂土状,厚度大于20m;其下伏基岩为花岗岩强-弱风化层，强风化层大于3米，岩体较破碎,风化不均匀,弱风化,节理较发育。

隧道进口地下水埋深约20m 左右。

二、施工工艺中隔壁法(CD法)在软弱围岩大跨度隧道中先就隧道一侧采用二部分层开挖,施作初期支护和中隔墙临时支护,再开挖隧道另一侧,并进行相应的初期支护的施工方法，主要用用V级偏弱围岩地段。

施工工艺流程见下表1 、中隔壁法施工工序如下图所示：超前地质预报中隔壁法施工工艺流程图三、施工方法I 总体方案采用先左侧后右侧中隔壁法开挖，中隔壁采用 I 18型钢做为临时钢架，临时支护锚杆采用 ①2砂浆锚杆（L=2.5m ）,采用人工配合机械开挖 为主，松动爆破为辅。

每循环进尺0.7m ，每部开挖后及时施作一次支护 和临时支撑，为减小导洞下部开挖时因拱部一次支护拱脚悬空引起的下沉，一次支护拱脚部位设锁脚钢管加固。

仰拱一次开挖闭合成环，仰拱及填充混凝土采用栈桥法一次整体浇筑施工，浇筑长度为5m。

每次拆除中隔壁长度根据量测结果确定，不宜大于7m。

拆除地段施工机械通行采用栈桥通行。

（一）、洞顶截排水措施隧道洞口开挖之前，按设计要求先施工隧道洞顶的截水沟，将洞顶截水沟与施工场地内的水沟进行连接，施工用水采用三级沉淀池进行净化，最终通过排水沟或排水盲沟将雨水和施工用水引至既有涵洞进行排放，并逐步完善洞口的排水系统。

XXX中隔壁法（CD法）施工工艺1 前言1.1中隔壁法（CD法）定义中隔壁法是将隧道分成左右两大部分进行开挖，先在隧道一侧采用台阶法自上而下分层开挖，待该侧初期支护完成，且喷射混凝土达到施工图标示强度等级的70%后，在分层开挖隧道的另一侧，其分部次数与支护形式与先开挖的一侧相同的施工方法。

其开挖部序见图1-1。

图1-1 开挖部序图1.2 工艺特点采用自上而下分2~3部开挖隧道的一侧，完成初期支护和中隔壁；待喷射混凝土达到施工图标示强度等级的70%后，进行另一侧的开挖及支护，形成带有中隔壁支护的左右洞室；最后，拆除支护，施作仰拱、拱墙衬砌和铺底及填充。

1.3 适应范围适用于于Ⅳ级或Ⅴ级围岩和不良地质及洞口工程的施工。

2中隔壁法施工工艺2.1 工艺流程图其施工流程可参照图2-1。

中隔壁法开挖断面示意图图2-1中隔壁法施工流程图2.2 施工准备2.2.1 钢架准备配置钢架加工及试拼设备，准备钢架加工车间及储存棚。

2.2.2 施工用风(1) 空压机功率要求隧道施工用风应采用固定或移动空压机供风，空压机最大功率应能满足同时工作的各种风动机具的最大用风量和足够风压的要求。

（2）空压级位置要求固定式空压机站应设在洞口附近，并靠近变电站，当有多个洞口须集中供风时，可选在适中位置，但应靠近用风量较大的洞口。

空压机站应有具体的防水、降温和保温设施。

移动式空压机可根据工作面掘进距离布置在洞口或洞内，但需要做好防护措施。

（3）工作风压隧道工作面风压不应小于0.5MPa ，高压凤管的直径应根据最大送风量、凤管长度、闸阀等条件计算确定。

（4）风管的安装和使用1）高压风管及接头装置的材质必须符合相关标准规定；2）高压风管应敷设平顺，接头严密，不漏风；3）在洞外地段，当凤管长度大于100m 以内和温度变化较大时宜安装伸缩器，靠近空压机150m施工准备超前地质预报1部上台阶超前支护4部上台阶超前支护1部上台阶开挖4部上台阶开挖1部上台阶支护4部上台阶支护2部中台阶开挖5部中台阶开挖2部中台阶支护5部中台阶支护3部下台阶开挖6部下台阶开挖拆除中隔壁临时支护仰拱浇筑、回填混凝土监控量测下一循环施工3部下台阶支护6部下台阶支护以内，凤管的法兰盘接头宜用石棉衬垫；4）长度大于1000m时，应在高压凤管最低处设置油水分离器，定时放出管中的积油和水；5）洞内高压凤管应敷设在电缆电线相对的一侧，凤管的前端至开挖面距离宜保持30~40m，并用分凤器（可自制）连接高压软凤管；6）各种闸阀在安装前应拆开清洗，阀门应进行水压强度试验，合格后方可使用；7）高压凤管在安装前应进行检查，当有裂纹、创伤、凹陷等现象不得使用，管内不得保留有残余物和其他赃物；8）高压凤管使用应有专人负责检查、养护。

3.3 中隔墙法（CD法）中隔壁法（CD法）是将隧道断面左右一分为二，先挖一侧，并在隧道中部设立利用钢支撑及喷混凝土的临时支撑隔墙，当先开挖一侧超前一定距离后，再开挖另一侧的隧道开挖方法。

3.3.1 适用范围中隔墙法变大跨为小跨，使断面受力更合理，对减少沉降，保证隧道开挖安全、可靠具有良好效果。

该法适用于较差地层，如采用人工或人工配合机械开挖的Ⅳ~Ⅴ级围岩和浅埋、偏压及洞口段。

该工法是以台阶法为基础，将隧道断面从中间分成4～6个部分，使上、下台阶左右各分成2～3个部分，每一部分开挖并支护形成独立的闭合单元。

各部分开挖时，纵向间隔的距离根据现场具体情况，可按台阶法确定。

图3.3.1 CD法施工3.3.2 施工工艺流程图3.3.2 CD 法施工流程图3.3.3施工工艺（1） 施工准备①风、水管、电线敷设、施工便道、施工场地布置，机械设备、人员配置、材料准备、修建防排水设施、修建环保、水保设施。

②根据设计资料及隧道周边地形地貌详细分析了解工程地质、当3右侧下台阶开挖 Ⅲ右侧下台阶支护 6左侧下台阶开挖 Ⅵ左侧下台阶支护 拆除中隔壁临时支护 仰拱浇筑、回填混凝土 监控测量下一循环施工 右侧上台阶超前支护 左侧上台阶超前支护 1右侧上台阶开挖 4左侧上台阶开挖 Ⅰ右侧上台阶支护 Ⅳ左侧上台阶支护 2右侧中台阶开挖 Ⅱ右侧中台阶支护 5左侧中台阶开挖 Ⅴ左侧中台阶支护 施工准备 超前地质预报地水文地质情况，制定合理的施工方案和施工措施，制定施工监控量测方案及沉降观测计划；对隧道的风险进行评估，找出风险源及制定出应对措施，储备必要的应急物资。

（2）超前地质预报一般采用本工法施工的隧道地质条件都比较差，在施工前需要进行地质核查和超前地质预报，并与设计隧道围岩地质核对，确定围岩实际地质情况，为施工方法提供依据。

超前地质预报可提前发现异常情况，及时制定科学合理的加固措施和应急物资。

超前地质预报的现场使用的方法有：地质分析法（地质素描）、地质雷达扫描(30米)、超前探孔（30~50米）、地震波发射法（TSP）（100~150米）。

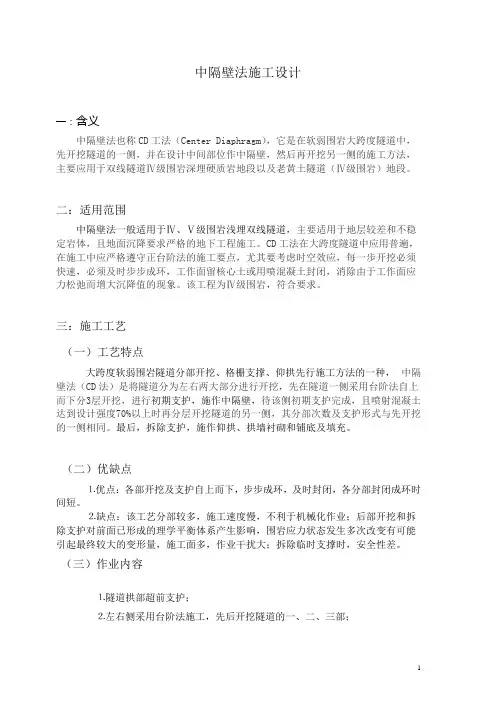

1. 中隔壁法（CD法）CD法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道Ⅳ级围岩深埋硬质岩地段以及老黄土隧道（Ⅳ级围岩）地段。

1. 1 CD法施工工艺CD法施工工艺流程见图1。

1. 2 CD法施工工序说明CD法施工工序见图2。

㈠、⑴利用上一循环架立的钢架施作隧道侧壁Ф50超前钢花管及导坑侧壁Ф22水平锚杆超前支护。

⑵人力配合机械开挖①部，高约为6.0m，宽约为7.5m。

⑶施作①部导坑周边的初期支护和临时支护，即初喷4cm厚混凝土，架立型钢钢架和I18临时钢架，并设锁脚锚杆（管），安装径向锚杆及铺设钢筋网片，复喷混凝土至设计厚度。

㈡、⑴在滞后于①部一段距离后，挖掘机开挖②部，人工整修表面。

⑵导坑周边部分初喷4cm厚混凝土。

⑶接长型钢钢架和I18临时钢架，并设锁脚锚杆（管）。

⑷钻设径向锚杆并铺设钢筋网片，复喷混凝土至设计厚度。

㈢、在滞后于②部一段距离后，挖掘机开挖③部，人工整修表面，施作导坑周边初期支护，步骤及工序同①。

㈣、在滞后于③部一段距离后，挖掘机开挖④部，人工整修表面，施作导坑周边初期支护，步骤及工序同②。

㈤、⑴在滞后于④部一段距离后，挖掘机开挖⑤部。

⑵接长I18临时钢架至隧底，底部垫槽钢。

㈥、⑴根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架。

⑵利用仰拱栈桥灌筑○Ⅵ部边墙基础与仰拱。

㈦、利用仰拱栈桥灌筑仰拱填充○Ⅶ部至设计高度。

㈧、利用衬砌模板台车一次性灌注○Ⅷ部衬砌（拱墙衬砌一次施作）。

系统径向锚杆架）土中壁（C D ）法施工工序平面示意图说明：本图尺寸除钢筋尺寸以m m 计外，余均以c m 计。

中壁（C D ）法施工工序横断面示意图图2 C D 法施工工序图。

隧道开挖四步CD法施工方案
隧道开挖是隧道工程中非常重要的一步，为了高效、安全地进行隧道开挖工作，CD法是一种常用的施工方法。

下面将介绍隧道开挖四步CD法施工方案。

第一步：开挖前准备工作
1.确定隧道开挖的具体位置和方向，做好地质勘察和测量工作，了解地
下情况。

2.制定详细的开挖计划和施工方案，包括开挖的层次、断面尺寸等。

3.准备开挖所需的机械设备和人工资源，确保施工顺利进行。

第二步：施工前预处理
1.在确定的开挖位置进行标线和测量，确保开挖的准确性和稳定性。

2.进行爆破作业前，需做好安全防护工作，保障施工人员和周围环境的
安全。

3.对施工现场进行严格检查，确保施工设备工作正常，材料齐全。

第三步：实施CD法开挖
1.在爆破后，清理爆破石料，平整隧道底部，为后续工作做准备。

2.采用掘进机等机械设备进行隧道开挖，根据开挖的层次和断面尺寸逐
步进行开挖作业。

3.随时监测隧道开挖的情况，及时调整施工计划，保障施工进度和质量。

第四步：清理整理和验收
1.隧道开挖完成后，对开挖的隧道进行清理整理，清除垃圾和杂物，确
保通道畅通。

2.完成后的隧道进行验收，检查隧道的质量和施工是否符合规范要求。

3.隧道开挖四步CD法施工完成后，做好施工记录和总结，为后续工作
提供参考依据。

以上就是隧道开挖四步CD法施工方案的详细介绍，通过科学有效的施工流程，可以实现隧道开挖的高效、安全施工，确保工程顺利完成。
