一、真空(轻型)井点降水本身就是一种地基处理方法,即所谓的“排水固结”。
比如我们通常所说的“井点降水联合强夯法”,它就是利用井点降水技术来加速强夯后超静孔压的消散和软土固结,主要加固的对象为饱和软粘土。
但真空(轻型)井点降水最广泛的应用还是为地基开挖服务的。
二、轻型井点降水和真空降水指的是一回事,“轻型”是从规模上进行命名的,“真空”则是从降水原理上来命名的,“真空-重力排水法”也决定了这种井点降水方式必定是轻型的。
三、真空(轻型)井点降水和深井井点降水分别对应不同的适用条件,后者可以替换前者,但前者一般不宜替换后者。
在同等条件下,前者具有使用灵活、装拆方便、可防止流砂现象发生、提高边坡稳定、费用较低等优势。
但“机具简单、降水效果好”的优势,那是书本上的说法,我看应该是相反1、轻型井点降水系统简介轻型井点降水为真空——重力排水法。
主要由井管(插入土体的立管)、卧管(铺设在地面上用于连接井管和真空泵的PVC管)及真空泵、排水设备组成。
通常情况下井管可为外径为2.0~5.0cm的钢管或尼龙管,下端打滤孔长度为1.0~2.0m的部分称作滤管,滤孔面积不少于滤管表面积的20~25%,外包滤膜以防降水过程中滤管堵塞。
卧管为PVC管,由三通与立管和相邻卧管连接,最后汇总与真空泵连接,整个系统密封,不能漏气。
2、轻型井点抽水原理及作用机理真空泵把井点管、卧管及贮水箱内的空气吸走,形成一定的真空度(即负压)。
由于管路系统外部地下水承受大气压力的作用,为了保持平衡状态,由高压区向低压区方向流动。
地下水被压入至井点管内,经卧管至贮水箱,然后用抽水泵抽走,从而水位下降,孔隙比减小,土体发生固结,地基承载力有所提高,[url =/jiangshui/qxjiangshui.htm]轻型井点降水设备[/url]经常作为强夯法加固地基、基坑开挖的辅助工艺。
轻型真空井点降水即可作为其他地基处理尤其是辅助于强夯施工、基坑开挖等的一种工艺,另一方面其本身对土体能起到加固作用,不但能通过饱和土体孔隙中水的排出与土的压缩同时作用,加速土的渗流固结过程,而且可以产生预压荷载△P=αγWZα—与土体中水饱和度有关的系数,取0.9~1.0γW——水的重度(kN/m3)Z—降水深度(m)3、工程常用降水方法①明沟排水在施工区域内设置排水网,主沟与支流沟均有一定坡度,用于排除地表水和部分地下水,对于含水量不大的地基处理采用明沟排水就可以了。

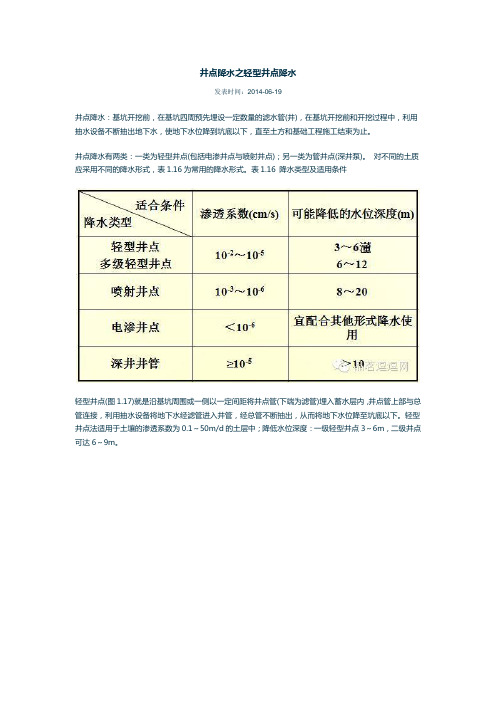

井点降水之轻型井点降水发表时间:2014-06-19井点降水:基坑开挖前,在基坑四周预先埋设一定数量的滤水管(井),在基坑开挖前和开挖过程中,利用抽水设备不断抽出地下水,使地下水位降到坑底以下,直至土方和基础工程施工结束为止。
井点降水有两类:一类为轻型井点(包括电渗井点与喷射井点);另一类为管井点(深井泵)。
对不同的土质应采用不同的降水形式,表1.16为常用的降水形式。
表1.16 降水类型及适用条件轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内,井点管上部与总管连接,利用抽水设备将地下水经滤管进入井管,经总管不断抽出,从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1~50m/d的土层中;降低水位深度:一级轻型井点3~6m,二级井点可达6~9m。
轻型井点设备由管路系统和抽水设备组成。
管路系统包括滤管、井点管、弯联管及总管等。
滤管(图1.18)为进水设备,其构造是否合理对抽水设备影响很大。
1、轻型井点的布置当基坑或沟槽宽度小于6m,水位降低深度不超过5m时,可用单排线状井点布置在地下水流的上游一侧,两端延伸长度一般不小于沟槽宽度(图1.19)。
在考虑到抽水设备的水头损失以后,井点降水深度一般不超过6m。
井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b)):H≥H1+h+iL (1.14)式中H1——井点管埋设面至基坑底的距离,m;h——基坑中心处坑底面(单排井点时,为远离井点一侧坑底边缘)至降低后地下水位的距离,一般为0.5~1.0m;i——地下水降落坡度;环状井点为1/10,单排线状井点为1/4;L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离),m。
如宽度大于6m或土质不定,渗透系数较大时,宜用双排井点,面积较大的基坑宜用环状井点(图1.20);为便于挖土机械和运输车辆出入基坑,可不封闭,布置为U形环状井点。

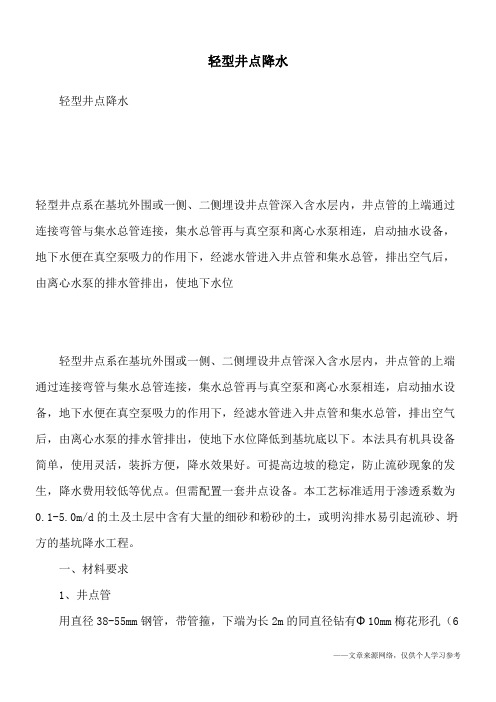

轻型井点降水轻型井点降水轻型井点系在基坑外围或一侧、二侧埋设井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相连,启动抽水设备,地下水便在真空泵吸力的作用下,经滤水管进入井点管和集水总管,排出空气后,由离心水泵的排水管排出,使地下水位轻型井点系在基坑外围或一侧、二侧埋设井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相连,启动抽水设备,地下水便在真空泵吸力的作用下,经滤水管进入井点管和集水总管,排出空气后,由离心水泵的排水管排出,使地下水位降低到基坑底以下。
本法具有机具设备简单,使用灵活,装拆方便,降水效果好。
可提高边坡的稳定,防止流砂现象的发生,降水费用较低等优点。
但需配置一套井点设备。
本工艺标准适用于渗透系数为0.1-5.0m/d的土及土层中含有大量的细砂和粉砂的土,或明沟排水易引起流砂、坍方的基坑降水工程。
一、材料要求1、井点管用直径38-55mm钢管,带管箍,下端为长2m的同直径钻有Ф10mm梅花形孔(6排)的滤管,外缠8号铁丝、间距20mm,外包尼龙窗纱二层,棕皮三层,缠20号铁丝、间距40mm。
2、连接管用塑料透明管、胶皮管,直径38-55cm;顶部装铸铁头。
3、集水总管用直径75-100mm钢管带接头。
4、滤料粒径0.5-3.0cm石子,含泥量小于1%。
二、主要机具设备根据抽水机组类型不同,主要有真空泵轻型井点、射流泵轻型井点两种。
前者设备组成规格及技术性能见1-13,国内有定型产品供应;后者设备组成、规格及技术性能见表1-14。
真空泵型轻型井点系统设备规格与技术性能表1-13名称数量规格与技术性能往复式真空泵1台V5型(W3型)或V6型;生产率4.4m3/min;真空度100kPa,电动机功率5.5kw,转速1450r/min离心式水泵2台B型或BA型;生产率20m3/h;扬程25m;抽吸真空高度7m,吸口直径50mm,电动机功率2.8kw,转速2900r/min水泵机组配件1套井点管100根,集水总管直径75-100mm,每节长1.6-4.0m,每套29节,总管上节间距0.8m,接头弯管100根;冲射管用冲管1根;机组外形尺寸2600mm×1300mm×1600mm,机组重1500kg注:1、地下水位降低深度为5.5-6.5m2、离心式泵数量为一台备用。
5种常用井点降水方法
滤水管(井),利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
井点降水法所采用的井点类型有:
轻型井点
喷射井点
电渗井点
管井井点
深井井点等
1、轻型井点
轻型井点是沿基坑四周每隔一定距离埋入井点管(直径3851mm,长57m 的钢管)至含水层内,利用抽水设备将地下水从井点管内不停抽出,使原有地下水降至坑底以下。
在施工过程中要不断的抽水,直至施工完毕。
轻型井点降水方法适用于渗透系数为0.1~5.0m/d的土及土层中含有。

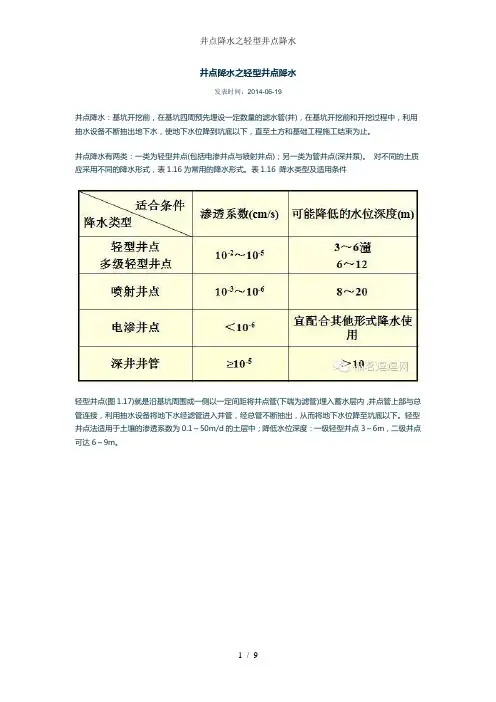

井点降水之轻型井点降水发表时间:2014-06-19井点降水:基坑开挖前,在基坑四周预先埋设一定数量的滤水管(井),在基坑开挖前和开挖过程中,利用抽水设备不断抽出地下水,使地下水位降到坑底以下,直至土方和基础工程施工结束为止。
井点降水有两类:一类为轻型井点(包括电渗井点与喷射井点);另一类为管井点(深井泵)。
对不同的土质应采用不同的降水形式,表1.16为常用的降水形式。
表1.16 降水类型及适用条件轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内,井点管上部与总管连接,利用抽水设备将地下水经滤管进入井管,经总管不断抽出,从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1~50m/d的土层中;降低水位深度:一级轻型井点3~6m,二级井点可达6~9m。
轻型井点设备由管路系统和抽水设备组成。
管路系统包括滤管、井点管、弯联管及总管等。
滤管(图1.18)为进水设备,其构造是否合理对抽水设备影响很大。
1、轻型井点的布置当基坑或沟槽宽度小于6m,水位降低深度不超过5m时,可用单排线状井点布置在地下水流的上游一侧,两端延伸长度一般不小于沟槽宽度(图1.19)。
在考虑到抽水设备的水头损失以后,井点降水深度一般不超过6m。
井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b)):H≥H1+h+iL (1.14)式中H1——井点管埋设面至基坑底的距离,m;h——基坑中心处坑底面(单排井点时,为远离井点一侧坑底边缘)至降低后地下水位的距离,一般为0.5~1.0m;i——地下水降落坡度;环状井点为1/10,单排线状井点为1/4;L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离),m。
如宽度大于6m或土质不定,渗透系数较大时,宜用双排井点,面积较大的基坑宜用环状井点(图1.20);为便于挖土机械和运输车辆出入基坑,可不封闭,布置为U形环状井点。
轻型井点降水施工方案XX工程公司年月日目录一、工程概况···································································2二、编制依据····································································2三、降水方案选择·······························································2四、井点降水相关计算·························································3五、主要降水设备·······························································6六、施工工期·····································································7七、井点施工方法·······························································7八、质量标准及质量保证措施················································8九、危险点分析································································10十、安全生产及文明施工措施···············································10 十一、环保措施································································11一、工程概况本期设计为2×600MW亚临界汽轮发电机组。

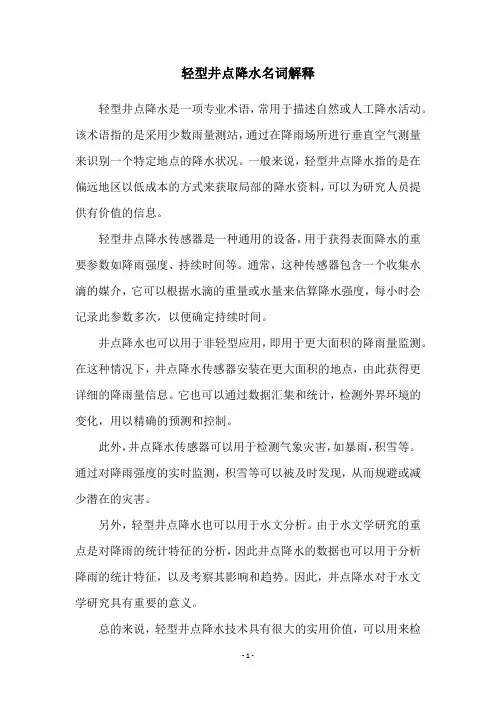

轻型井点降水名词解释
