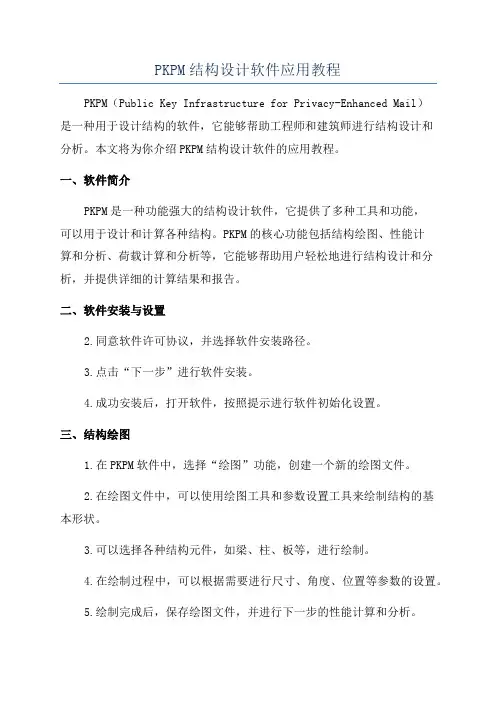

PKPM结构设计软件应用教程PKPM(Public Key Infrastructure for Privacy-Enhanced Mail)是一种用于设计结构的软件,它能够帮助工程师和建筑师进行结构设计和分析。
本文将为你介绍PKPM结构设计软件的应用教程。
一、软件简介PKPM是一种功能强大的结构设计软件,它提供了多种工具和功能,可以用于设计和计算各种结构。
PKPM的核心功能包括结构绘图、性能计算和分析、荷载计算和分析等,它能够帮助用户轻松地进行结构设计和分析,并提供详细的计算结果和报告。
二、软件安装与设置2.同意软件许可协议,并选择软件安装路径。
3.点击“下一步”进行软件安装。
4.成功安装后,打开软件,按照提示进行软件初始化设置。
三、结构绘图1.在PKPM软件中,选择“绘图”功能,创建一个新的绘图文件。
2.在绘图文件中,可以使用绘图工具和参数设置工具来绘制结构的基本形状。
3.可以选择各种结构元件,如梁、柱、板等,进行绘制。
4.在绘制过程中,可以根据需要进行尺寸、角度、位置等参数的设置。
5.绘制完成后,保存绘图文件,并进行下一步的性能计算和分析。
四、性能计算和分析1.在PKPM软件中,选择“性能计算和分析”功能,打开绘图文件。
2.在计算和分析界面中,可以设置结构的材料、截面属性和边界条件等参数。
3.可以选择各种加载条件,如静态加载、动态加载等,进行计算。
4.进行计算时,软件会根据输入的参数和条件自动计算结构的性能参数,如应力、位移、应变等。
5.计算完成后,软件会生成详细的计算结果和报告,并显示在界面上。
6.可以对计算结果和报告进行查看、保存和导出,以备后续使用。
五、荷载计算和分析1.在PKPM软件中,选择“荷载计算和分析”功能,打开绘图文件。
2.在荷载计算界面中,可以设置各种荷载条件,如静态荷载、动态荷载等。
3.可以根据结构的实际情况和要求,选择合适的荷载条件,并进行计算。
4.进行计算时,软件会根据输入的参数和条件自动计算结构的荷载情况,如最大荷载、最大变形等。

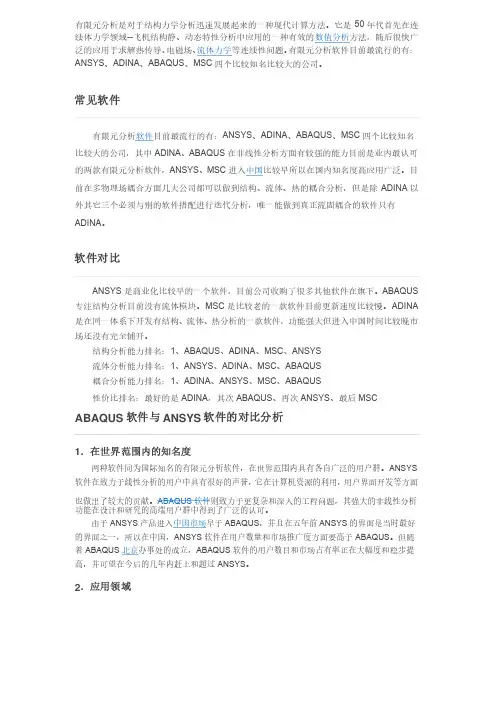

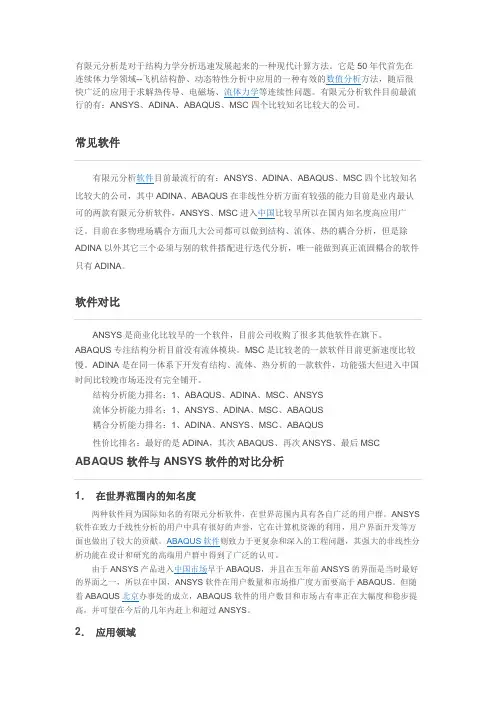

有限元分析是对于结构力学分析迅速发展起来的一种现代计算方法。
它是50年代首先在连续体力学领域--飞机结构静、动态特性分析中应用的一种有效的数值分析方法,随后很快广泛的应用于求解热传导、电磁场、流体力学等连续性问题。
有限元分析软件目前最流行的有:ANSYS、ADINA、ABAQUS、MSC四个比较知名比较大的公司。
常见软件有限元分析软件目前最流行的有:ANSYS、ADINA、ABAQUS、MSC四个比较知名比较大的公司,其中ADINA、ABAQUS在非线性分析方面有较强的能力目前是业内最认可的两款有限元分析软件,ANSYS、MSC进入中国比较早所以在国内知名度高应用广泛。
目前在多物理场耦合方面几大公司都可以做到结构、流体、热的耦合分析,但是除ADINA以外其它三个必须与别的软件搭配进行迭代分析,唯一能做到真正流固耦合的软件只有ADINA。
软件对比ANSYS是商业化比较早的一个软件,目前公司收购了很多其他软件在旗下。
ABAQUS专注结构分析目前没有流体模块。
MSC是比较老的一款软件目前更新速度比较慢。
ADINA是在同一体系下开发有结构、流体、热分析的一款软件,功能强大但进入中国时间比较晚市场还没有完全铺开。
结构分析能力排名:1、ABAQUS、ADINA、MSC、ANSYS流体分析能力排名:1、ANSYS、ADINA、MSC、ABAQUS耦合分析能力排名:1、ADINA、ANSYS、MSC、ABAQUS性价比排名:最好的是ADINA,其次ABAQUS、再次ANSYS、最后MSC ABAQUS软件与ANSYS软件的对比分析1.在世界范围内的知名度两种软件同为国际知名的有限元分析软件,在世界范围内具有各自广泛的用户群。
ANSYS 软件在致力于线性分析的用户中具有很好的声誉,它在计算机资源的利用,用户界面开发等方面也做出了较大的贡献。
ABAQUS软件则致力于更复杂和深入的工程问题,其强大的非线性分析功能在设计和研究的高端用户群中得到了广泛的认可。

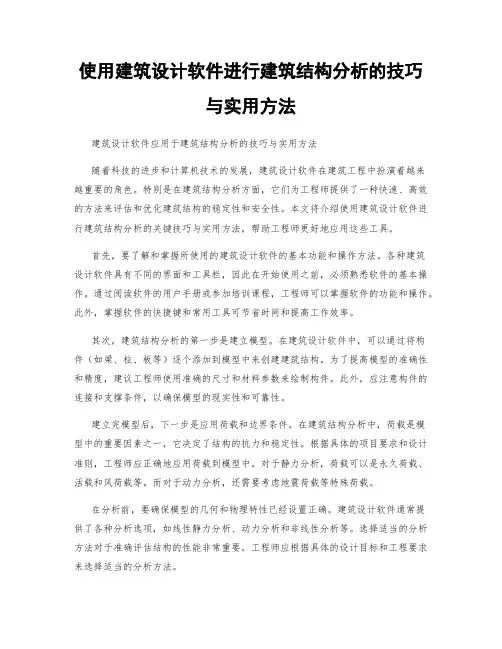

使用建筑设计软件进行建筑结构分析的技巧与实用方法建筑设计软件应用于建筑结构分析的技巧与实用方法随着科技的进步和计算机技术的发展,建筑设计软件在建筑工程中扮演着越来越重要的角色。
特别是在建筑结构分析方面,它们为工程师提供了一种快速、高效的方法来评估和优化建筑结构的稳定性和安全性。
本文将介绍使用建筑设计软件进行建筑结构分析的关键技巧与实用方法,帮助工程师更好地应用这些工具。
首先,要了解和掌握所使用的建筑设计软件的基本功能和操作方法。
各种建筑设计软件具有不同的界面和工具栏,因此在开始使用之前,必须熟悉软件的基本操作。
通过阅读软件的用户手册或参加培训课程,工程师可以掌握软件的功能和操作。
此外,掌握软件的快捷键和常用工具可节省时间和提高工作效率。
其次,建筑结构分析的第一步是建立模型。
在建筑设计软件中,可以通过将构件(如梁、柱、板等)逐个添加到模型中来创建建筑结构。
为了提高模型的准确性和精度,建议工程师使用准确的尺寸和材料参数来绘制构件。
此外,应注意构件的连接和支撑条件,以确保模型的现实性和可靠性。
建立完模型后,下一步是应用荷载和边界条件。
在建筑结构分析中,荷载是模型中的重要因素之一,它决定了结构的抗力和稳定性。
根据具体的项目要求和设计准则,工程师应正确地应用荷载到模型中。
对于静力分析,荷载可以是永久荷载、活载和风荷载等。
而对于动力分析,还需要考虑地震荷载等特殊荷载。
在分析前,要确保模型的几何和物理特性已经设置正确。
建筑设计软件通常提供了各种分析选项,如线性静力分析、动力分析和非线性分析等。
选择适当的分析方法对于准确评估结构的性能非常重要。
工程师应根据具体的设计目标和工程要求来选择适当的分析方法。
完成分析后,工程师可以从软件中获得详细的结果和报告。
这些结果可以包括结构的位移、弯矩、剪力和轴力等参数,以及结构的应力和应变分布。
通过仔细分析这些结果,工程师可以评估结构的性能并提出必要的优化措施。
此外,软件还可以提供可视化的结果,如变形图、轴力图和剪力图等,以便更直观地了解结构的行为。
PKPM结构软件及应用PKPM介绍及PMCAD建模PKPM(简称“普康”)是中国建筑结构软件中的一种常用的结构计算软件。
PKPM由沈阳工业大学的“先进结构系统分析与优化技术”教育部重点实验室研制开发,是国内最早应用于实际工程设计的系列结构软件之一、该软件通过分析结构的杆件模型,进行受力、位移和变形等计算,以验证结构的稳定性和合理性,为工程设计人员提供科学、合理、安全的结构设计解决方案。
PKPM提供了多种结构分析功能,如静力弹性分析、非线性分析、动力分析等,可以满足不同结构设计的需求。
它可以进行建筑、桥梁、高层建筑、厂房等结构的设计和分析。
该软件不仅能够进行最常见的结构计算,如弯矩、剪力等,还能进行高级的模型分析,如地震响应、响应谱分析等。
同时,用户可以通过该软件进行结构合理性校核、验算和自动化设计。
PKPM在结构软件中具有以下特点与优势:1.界面友好:PKPM拥有简洁明了的用户界面,使得操作起来非常方便,即使没有深入的结构计算知识也能够迅速上手。
2.大型工程支持:PKPM能够处理各种规模的工程项目,包括大型建筑、桥梁等,可以有效地应对复杂的结构计算任务。
3.多种分析方法:PKPM支持多种不同的结构分析方法,包括静力分析、动力分析等,可以满足不同类型结构的需求。
4.强大的计算功能:PKPM提供了强大的计算功能,能够根据结构的特点和设计要求进行高精度的计算,得出准确的结构分析结果。
5.可视化结果:PKPM能够将计算结果以图表、图形等形式呈现,使得设计人员可以直观地了解结构的受力情况和变形情况,对结构进行更加合理的设计和优化。
近年来,随着计算机技术的不断进步,PKPM还引入了PMCAD(结构柱、梁、板件的三维建模)技术。
PMCAD能够将结构模型从二维平面转换为三维立体模型,更加真实地反映结构的空间特征。
通过PMCAD,设计人员可以更直观地观察结构的构造,从而更准确地分析结构的受力状况和进行优化。
与传统的二维图纸相比,PMCAD极大地提高了结构设计的效率和准确性。

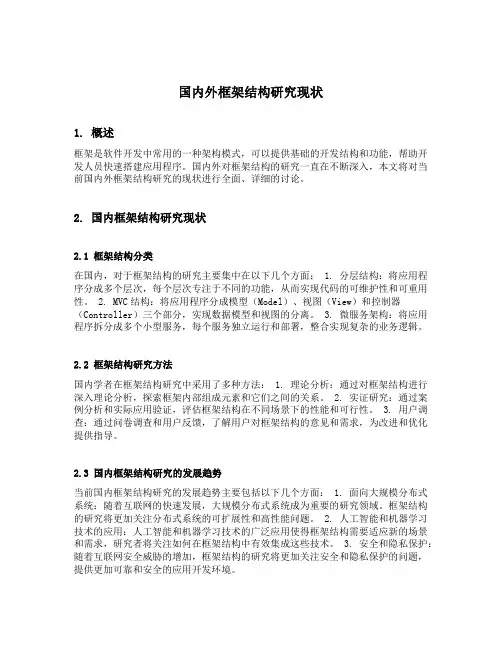

国内外框架结构研究现状1. 概述框架是软件开发中常用的一种架构模式,可以提供基础的开发结构和功能,帮助开发人员快速搭建应用程序。
国内外对框架结构的研究一直在不断深入,本文将对当前国内外框架结构研究的现状进行全面、详细的讨论。
2. 国内框架结构研究现状2.1 框架结构分类在国内,对于框架结构的研究主要集中在以下几个方面: 1. 分层结构:将应用程序分成多个层次,每个层次专注于不同的功能,从而实现代码的可维护性和可重用性。
2. MVC结构:将应用程序分成模型(Model)、视图(View)和控制器(Controller)三个部分,实现数据模型和视图的分离。
3. 微服务架构:将应用程序拆分成多个小型服务,每个服务独立运行和部署,整合实现复杂的业务逻辑。
2.2 框架结构研究方法国内学者在框架结构研究中采用了多种方法: 1. 理论分析:通过对框架结构进行深入理论分析,探索框架内部组成元素和它们之间的关系。
2. 实证研究:通过案例分析和实际应用验证,评估框架结构在不同场景下的性能和可行性。
3. 用户调查:通过问卷调查和用户反馈,了解用户对框架结构的意见和需求,为改进和优化提供指导。
2.3 国内框架结构研究的发展趋势当前国内框架结构研究的发展趋势主要包括以下几个方面: 1. 面向大规模分布式系统:随着互联网的快速发展,大规模分布式系统成为重要的研究领域。
框架结构的研究将更加关注分布式系统的可扩展性和高性能问题。
2. 人工智能和机器学习技术的应用:人工智能和机器学习技术的广泛应用使得框架结构需要适应新的场景和需求,研究者将关注如何在框架结构中有效集成这些技术。
3. 安全和隐私保护:随着互联网安全威胁的增加,框架结构的研究将更加关注安全和隐私保护的问题,提供更加可靠和安全的应用开发环境。
3. 国外框架结构研究现状3.1 框架结构领域的主要研究机构在国外,框架结构研究相较于国内更为深入和广泛。
一些著名的研究机构和学者在这一领域取得了重要成果。

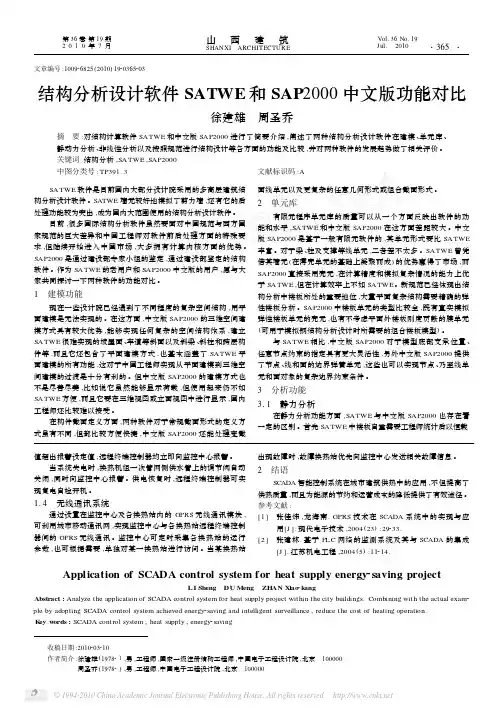

文章编号:100926825(2010)1920365203结构分析设计软件SATWE 和SAP 2000中文版功能对比收稿日期:2010203210作者简介:徐建雄(19782),男,工程师,国家一级注册结构工程师,中国电子工程设计院,北京 100000周圣乔(19782),男,工程师,中国电子工程设计院,北京 100000徐建雄 周圣乔摘 要:对结构计算软件SA TWE 和中文版SAP2000进行了简要介绍,阐述了两种结构分析设计软件在建模、单元库、静动力分析、非线性分析以及按照规范进行结构设计等各方面的功能及比较,并对两种软件的发展趋势做了相关评价。
关键词:结构分析,SA TWE ,SAP2000中图分类号:TP391.3文献标识码:A SA TWE 软件是目前国内大部分设计院采用的多高层建筑结构分析设计软件。
SATWE 墙元较好地模拟了剪力墙,还有它的后处理功能较为突出,成为国内大范围使用的结构分析设计软件。
目前,很多国际结构分析软件虽然要面对中国规范与西方国家规范的巨大差异和中国工程师对软件前后处理方面的特殊要求,但陆续开始进入中国市场,大多拥有计算内核方面的优势。
SAP2000是通过建设部专家小组的鉴定,通过建设部鉴定的结构软件。
作为SA TWE 的老用户和SAP2000中文版的用户,愿与大家共同探讨一下两种软件的功能对比。
1 建模功能现在一些设计院已经遇到了不同程度的复杂空间结构,用平面建模是无法实现的。
在这方面,中文版SAP2000的三维空间建模方式具有较大优势,能够实现任何复杂的空间结构体系,建立SA TWE 很难实现的坡屋面、车道等斜面以及斜梁、斜柱和跨层构件等,而且它还包含了平面建模方式,也基本涵盖了SA TWE 平面建模的所有功能,这对于中国工程师实现从平面建模到三维空间建模的过渡是十分有利的。
但中文版SAP2000的建模方式也不是尽善尽美,比如说它虽然能够显示荷载,但使用起来仍不如SA TWE 方便,而且它要在三维视图或立面视图中进行显示,国内工程师还比较难以接受。

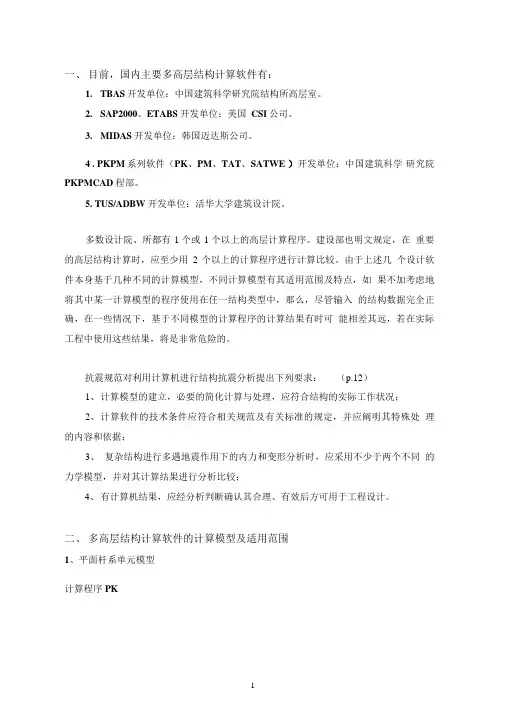

一、目前,国内主要多高层结构计算软件有:1.TBAS开发单位:中国建筑科学研究院结构所高层室。
2.SAP2000、ETABS开发单位:美国CSI公司。
3.MIDAS开发单位:韩国迈达斯公司。
4 . PKPM系列软件(PK、PM、TAT、SATWE )开发单位:中国建筑科学研究院PKPMCAD程部。
5. TUS/ADBW 开发单位:活华大学建筑设计院。
多数设计院、所都有1个或1个以上的高层计算程序。
建设部也明文规定,在重要的高层结构计算时,应至少用2个以上的计算程序进行计算比较。
由于上述几个设计软件本身基于几种不同的计算模型,不同计算模型有其适用范围及特点,如果不加考虑地将其中某一计算模型的程序使用在任一结构类型中,那么,尽管输入的结构数据完全正确,在一些情况下,基于不同模型的计算程序的计算结果有时可能相差其远,若在实际工程中使用这些结果,将是非常危险的。
抗震规范对利用计算机进行结构抗震分析提出下列要求:(p.12)1、计算模型的建立,必要的简化计算与处理,应符合结构的实际工作状况;2、计算软件的技术条件应符合相关规范及有关标准的规定,并应阐明其特殊处理的内容和依据;3、复杂结构进行多遇地震作用下的内力和变形分析时,应采用不少于两个不同的力学模型,并对其计算结果进行分析比较;4、有计算机结果,应经分析判断确认其合理、有效后方可用于工程设计。
二、多高层结构计算软件的计算模型及适用范围1、平面杆系单元模型计算程序PK平面杆系单元模型每个节点有3个自由度,计算速度最快,内存最省。
适用于结构平面、立面布置均匀、规则的框架结构。
e x X一= • ■—/y平面杆系模型2、空间杆系单元模型(簿壁杆件单元模型)一般计算程序均包含此单元空间杆系单元模型每个节点有6个自由度,计算速度也很快,内存较省ZX" XM x空间杆钠陪系模型梁、柱简化成一般空间杆系单元,剪力墙简化成簿壁杆件单元B簿壁柱mi柱模型1•薄壁•轩件模型财计算程Jr:TBSA-TAT.h.程序特点:相对「其它两种计算模型. 计算速度惨■硬盘陞求小,“模型理论依据:采用空间歼系计算梁住等何件,楼板假定为无限刚,果用薄壁柱原理计算曹力墙,忽略了可切变形的影响,在薄壁杆件模型牝将同一层彼此相连的询力堵堵肢作为一个薄壁杆件单元,把上下层可力埔河口闾部分作为连系梁单元.以大大减少结枸的自由度,d.存在的问BL由于采用楼板平面内无限刚,则不能考虑楼板的惮性变畛情况,由于忽略脚切变彬影响,对于复柴联接的乾力堵,高估了剪力墙的刚度■其次,由于用联系梁单元模拟上、下层上力堵洞口间的部分,井用刚壁把联系梁单元与薄壁杆件的形心或曹心连接起来,这样的模型化与结构实际情况相差较远,致使联系梁单元内力有时产更失耳.再次,实际工程中乾力墙千变万化可能会导致凹力墙不满足薄壁杆件理论的基本淞定及几何条件要求,在以卜“L种情况下,用薄壁杆件模烈进行结构分析时,可能会有一定的误差.有惟支地力墙存在,荷叙分布有较大的不均匀I剪力ig纵向洞口不对齐;取力墙墙展连接夏杂,落力堵纵向布置变化较大,有较多K而又谨的乾力墙段•(TAT 说明书P.165-16& P.104)3、实体单元模型实体单元有4个节点、6个节点、8个节点构成3维实体单元,每个节点有3个线性自由度。

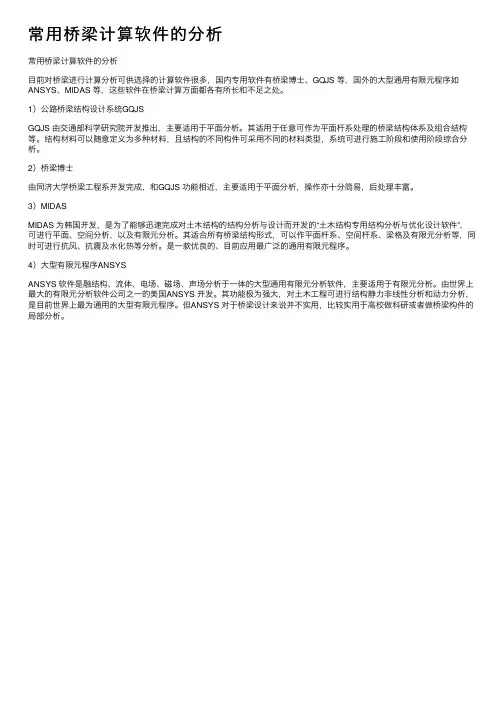

常⽤桥梁计算软件的分析
常⽤桥梁计算软件的分析
⽬前对桥梁进⾏计算分析可供选择的计算软件很多,国内专⽤软件有桥梁博⼠、GQJS 等,国外的⼤型通⽤有限元程序如ANSYS、MIDAS 等,这些软件在桥梁计算⽅⾯都各有所长和不⾜之处。
1)公路桥梁结构设计系统GQJS
GQJS 由交通部科学研究院开发推出,主要适⽤于平⾯分析。
其适⽤于任意可作为平⾯杆系处理的桥梁结构体系及组合结构等。
结构材料可以随意定义为多种材料,且结构的不同构件可采⽤不同的材料类型,系统可进⾏施⼯阶段和使⽤阶段综合分析。
2)桥梁博⼠
由同济⼤学桥梁⼯程系开发完成,和GQJS 功能相近,主要适⽤于平⾯分析,操作亦⼗分简易,后处理丰富。
3)MIDAS
MIDAS 为韩国开发,是为了能够迅速完成对⼟⽊结构的结构分析与设计⽽开发的“⼟⽊结构专⽤结构分析与优化设计软件”,可进⾏平⾯、空间分析,以及有限元分析。
其适合所有桥梁结构形式,可以作平⾯杆系、空间杆系、梁格及有限元分析等,同时可进⾏抗风、抗震及⽔化热等分析。
是⼀款优良的、⽬前应⽤最⼴泛的通⽤有限元程序。
4)⼤型有限元程序ANSYS
ANSYS 软件是融结构、流体、电场、磁场、声场分析于⼀体的⼤型通⽤有限元分析软件,主要适⽤于有限元分析。
由世界上最⼤的有限元分析软件公司之⼀的美国ANSYS 开发。
其功能极为强⼤,对⼟⽊⼯程可进⾏结构静⼒⾮线性分析和动⼒分析,是⽬前世界上最为通⽤的⼤型有限元程序。
但ANSYS 对于桥梁设计来说并不实⽤,⽐较实⽤于⾼校做科研或者做桥梁构件的局部分析。
